Pläne hochladen und bearbeiten

Berechtigungen

Voraussetzung

Um Pläne hochzuladen, müssen Sie zunächst ein Projekt erstellen.

Übersicht

Bevor Sie mit der Aufnahme beginnen, müssen Sie Ihre Baustellenpläne in Ihr Projekt hochladen. Die Art des hochgeladenen Plans kann sich auf die Aufnahmeerfahrung Ihres Teams auswirken. Bitte beachten Sie Folgendes, um optimale Ergebnisse zu erzielen:

1. OpenSpace benötigt für jeden zu erfassenden Bereich einen Plan.
   • Beispielsweise verwenden Sie für Aufnahmen des Erdgeschosses keinen Lageplan – laden Sie stattdessen zusätzlich einen Plan für ein Erdgeschoss hoch.
2. Pläne sollten jeweils nur ein Stockwerk enthalten.
   • Beispielsweise sollte ein Plan nicht das erste und das zweite Stockwerk enthalten.
3. Architektur- oder Konstruktionspläne eignen sich am besten.

Hinweis: Sie können auch Pläne aus Procore importieren. Weitere Informationen finden Sie in unserem Support-Artikel.

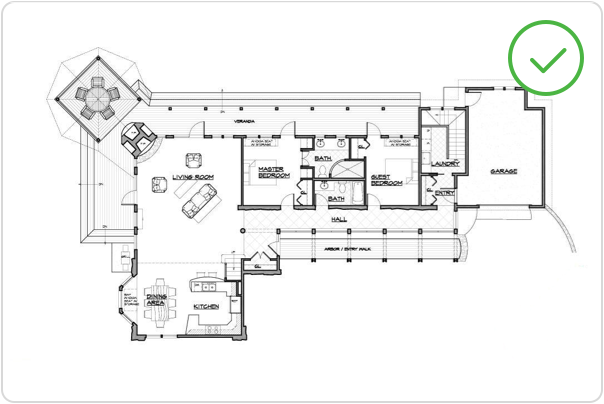

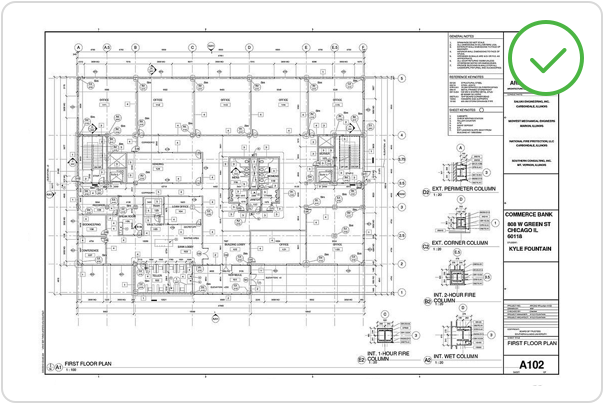

Beispiele für gute Pläne

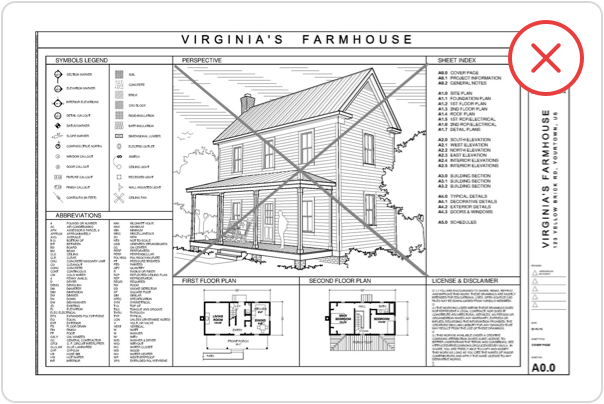

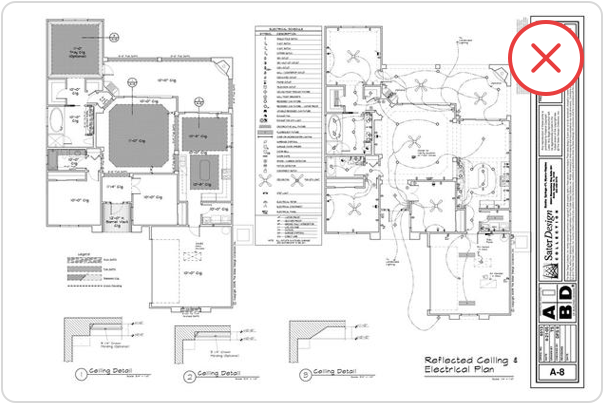

Beispiele für schlechte Pläne

Hochladen von Plänen in Ihr Webprojekt

1. Greifen Sie auf Ihr neu erstelltes Projekt zu.

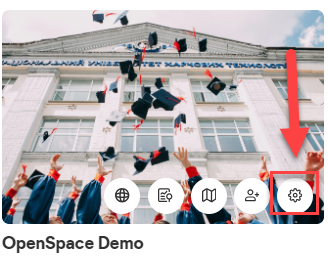

2. Wählen Sie das Zahnradsymbol in der Projektkachel oder auf der Projektstartseite, um zu Ihren Projekteinstellungen zu gelangen.

   • Projektkachel:



   • Startseite:

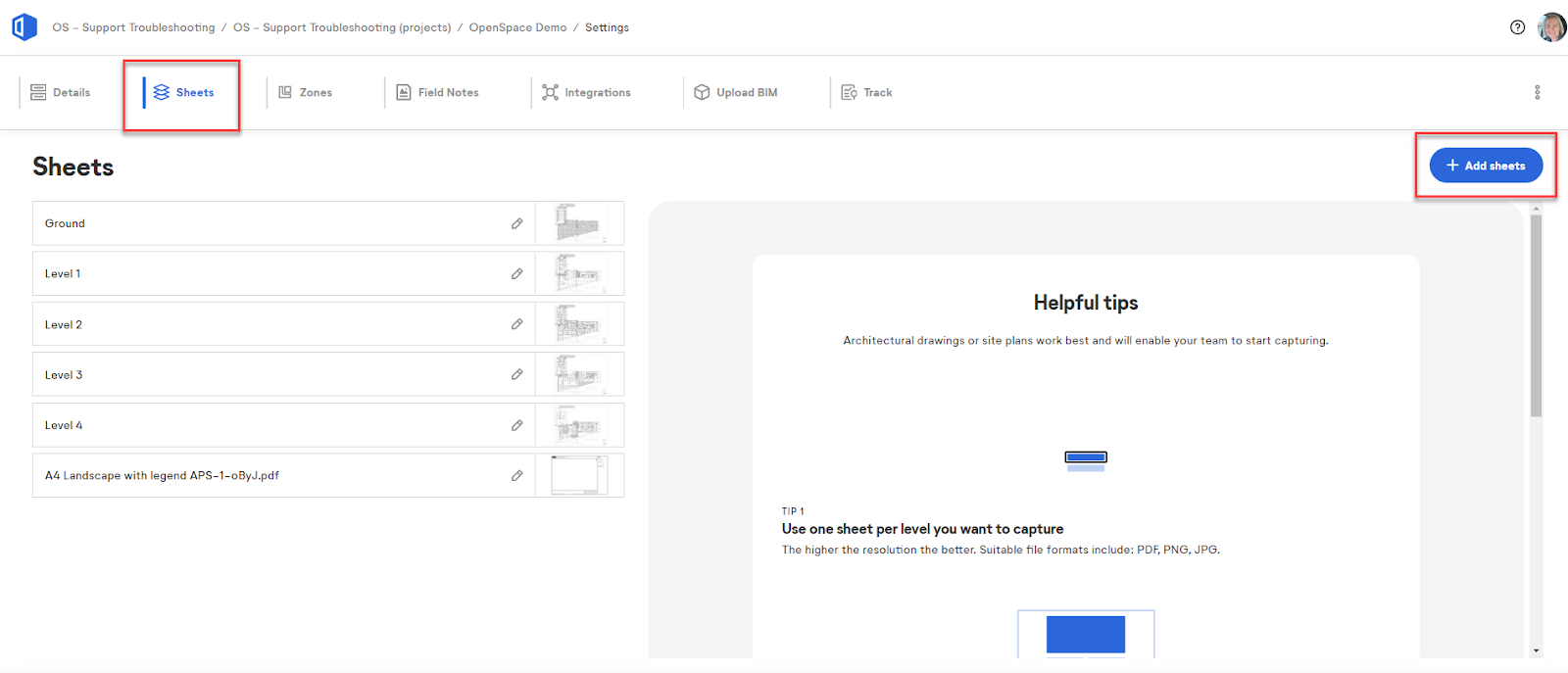

3. Klicken Sie den Pläne-Tab.
   • Auf der rechten Seite des Bildschirms finden Sie Tipps für Pläne.

4. In der oberen rechten Ecke wählen Sie die blaue Schaltfläche + Pläne hinzufügen aus.



5. Wählen Sie im Datei-Explorer-Popup den Plan oder die Pläne aus und klicken Sie auf Öffnen.
   • Unterstützte Dateitypen: PDF und PNG.

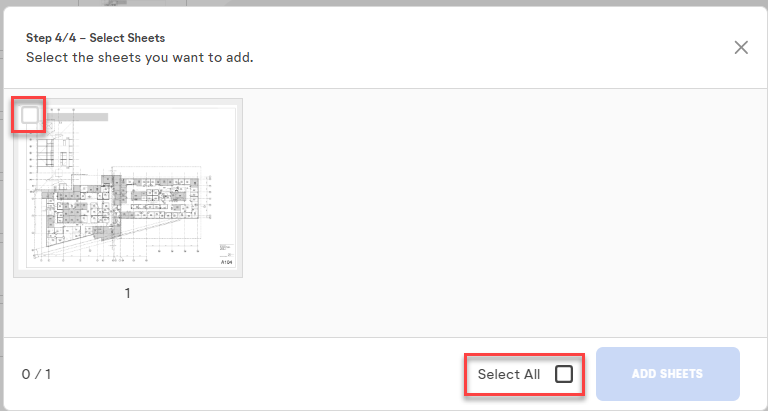

6. Treffen Sie Ihre Auswahl im Kästchen Pläne wählen zum Hochladen.



7. Klicken Sie Pläne hinzufügen.

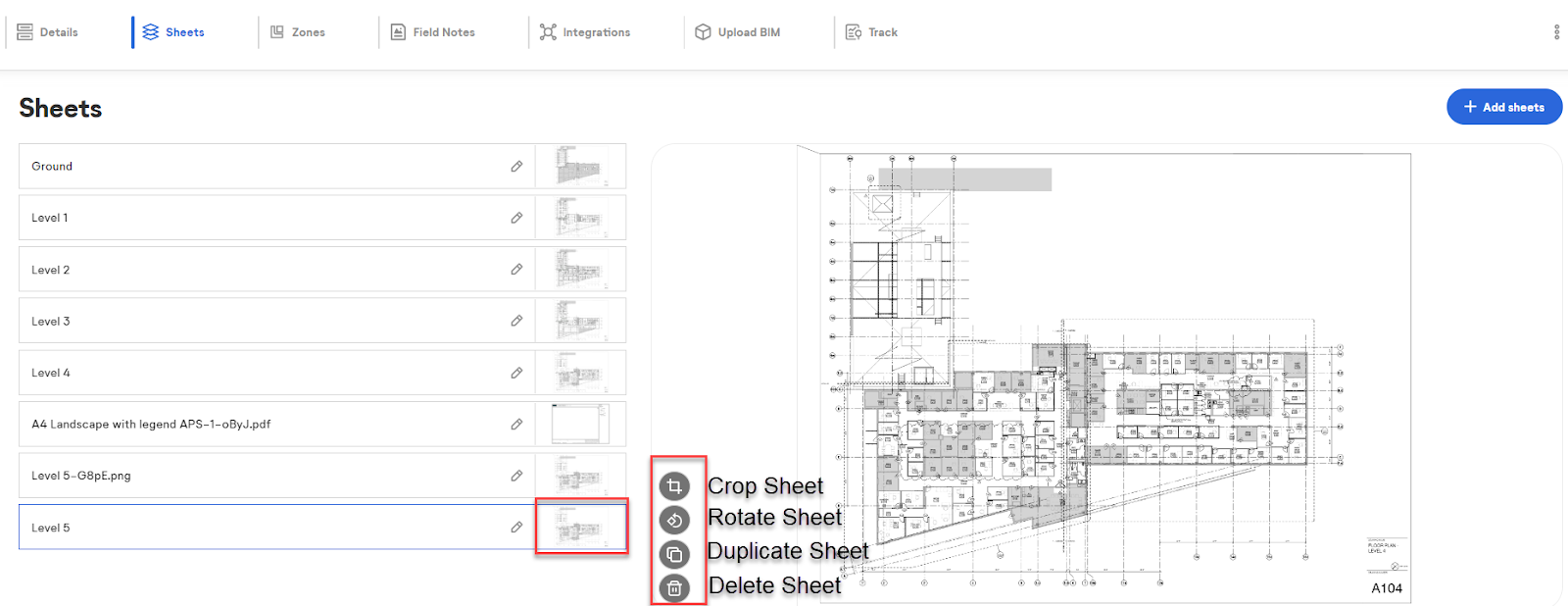

8. Der Plan steht nun in der Pläneliste zur Bearbeitung zur Verfügung. Wenn dem Plan bereits eine Aufnahme, eine Vor-Ort-Notiz oder eine Zone zugeordnet ist, sind diese Bearbeitungssymbole nicht verfügbar:

   • Plannamen ändern: Klicken Sie auf das Stiftsymbol rechts neben dem hochgeladenen Plan und anschließend außerhalb des Bearbeitungsfelds.



   • Plan zuschneiden: Klicken Sie auf das kleine Planbild und drücken Sie das Zuschneidesymbol, um den zugeschnittenen Bereich auszuwählen. Wählen Sie anschließend unten in der Mitte Speichern aus.
   • Plan drehen: Klicken Sie auf das kleine Planbild und drücken Sie die Drehtaste, bis die gewünschte Drehung erreicht ist. Klicken Sie anschließend auf Speichern.
   • Plan duplizieren: Klicken Sie auf das kleine Planbild und drücken Sie auf das Duplikat-Symbol. Das Duplikat erhält denselben Plannamen mit dem Zusatz „-1" wie beim ersten Duplikat. Wählen Sie Speichern.
     • Beispiel: Wenn Sie den Plan der Ebene 5 duplizieren, erhält der Plan den Namen „Ebene 5-1". Wenn Sie den Plan der Ebene 5 erneut duplizieren, erhält der Plan den Namen „Ebene 5-2". Wenn Sie Plan duplizieren für Ebene 5-2 auswählen, erhält der duplizierte Plan den Namen „Ebene 5-2-1" – die Nummerierungssequenz wird jedes Mal fortgesetzt, wenn Plan duplizieren verwendet wird.

   • Plan in den Papierkorb legen: Wenn Sie den falschen Plan hochgeladen haben, tippen Sie auf das Papierkorbsymbol, um ihn zu löschen, und anschließend auf Speichern.



9. Wenn Sie keine Änderungen am Plan vornehmen, wird er automatisch gespeichert. Wenn Sie eine der oben aufgeführten Änderungen vornehmen, wählen Sie unbedingt die blaue Schaltfläche Speichern aus.



   • Wenn Sie versuchen, in den Projekteinstellungen auf einen Tab zu klicken, werden Sie zum Speichern aufgefordert.



Pläne auf Ihrem Mobilgerät in Ihr Projekt hochladen

1. Melden Sie sich bei der mobilen OpenSpace-App an.
2. Wählen Sie das Projekt aus, in das Sie Pläne hochladen möchten.

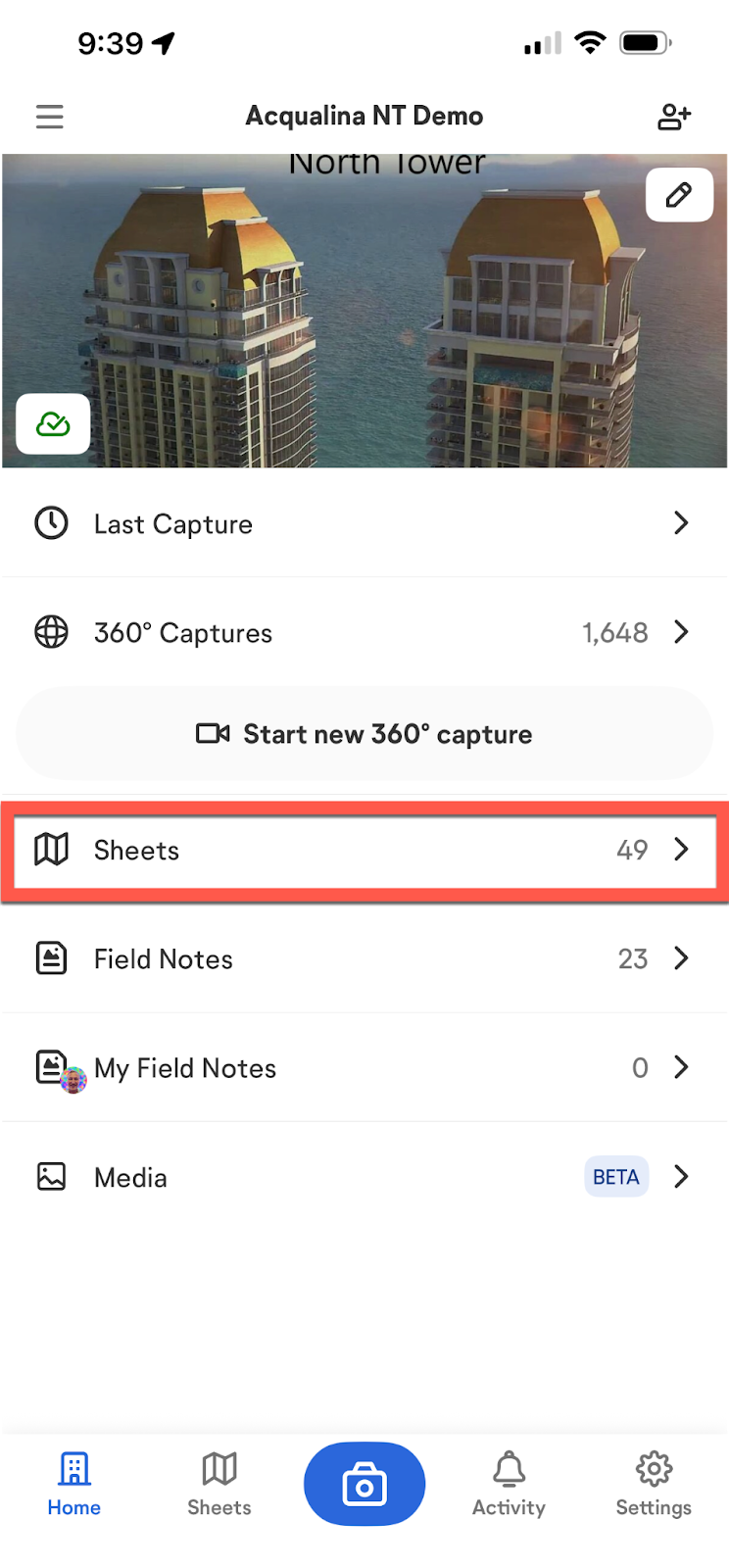

3. Tippen Sie auf das Pläne-Symbol.

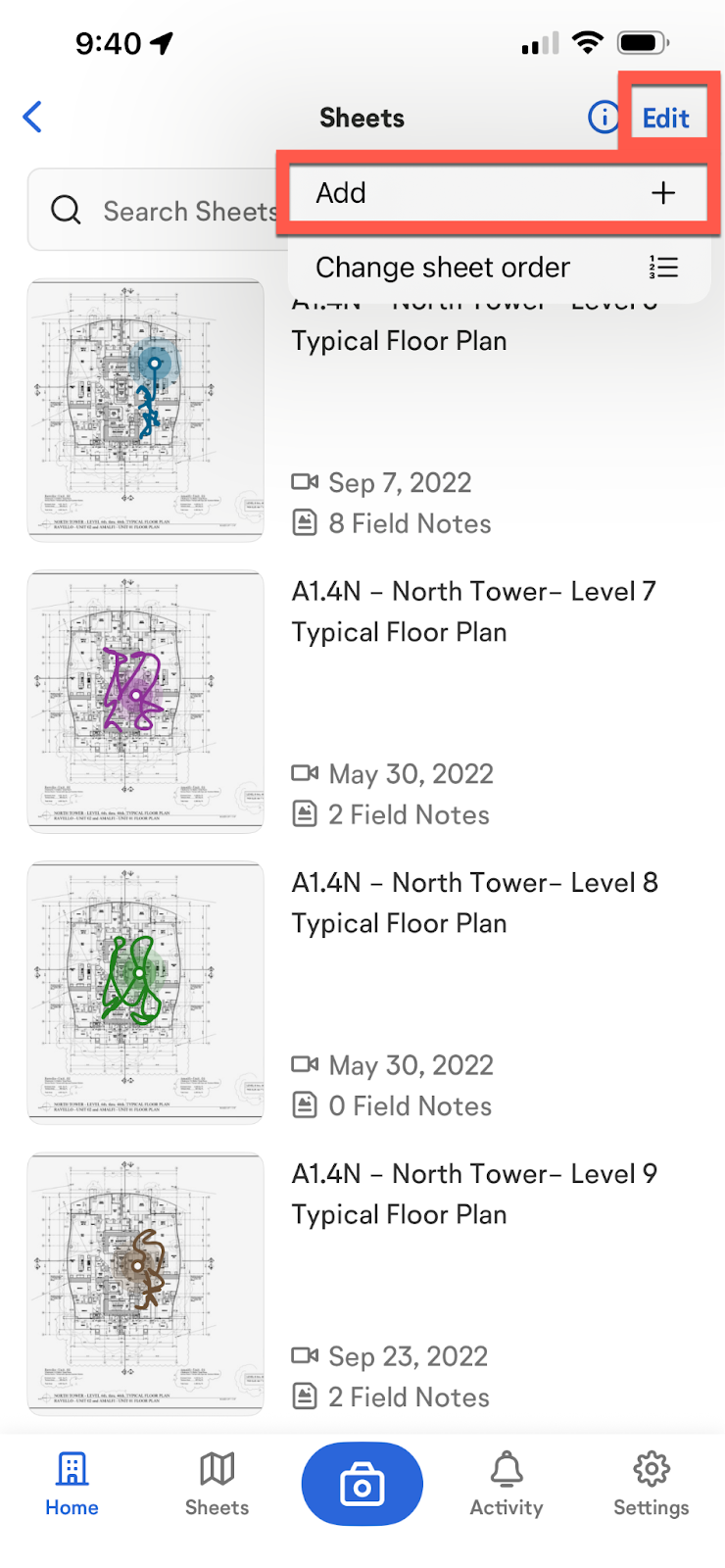

4. Wählen Sie oben rechts Bearbeiten und anschließend Hinzufügen.



5. Das Dateisystem Ihres Mobilgeräts wird ausgefüllt, um den Plan auszuwählen.

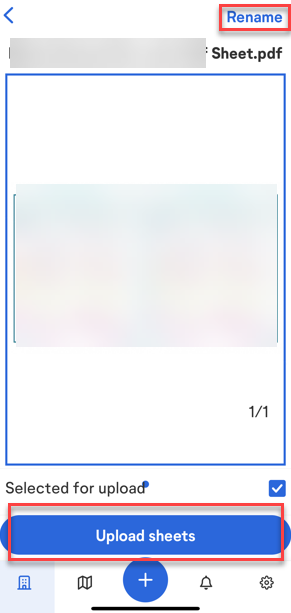

6. Auf Mobilgeräten können Sie den Plannamen nur zu diesem Zeitpunkt bearbeiten. Danach müssen die meisten Änderungen, beispielsweise die Bearbeitung des Plannamens, online vorgenommen werden.



7. Wählen Sie Plan/Pläne hochladen.

Bestehende Pläne bearbeiten

Die verfügbaren Bearbeitungsoptionen hängen von der Projektphase und den gegebenenfalls mit dem Plan oder den Plänen verknüpften Daten ab.

Plannamen im Web bearbeiten

Dies ist in jeder Projektphase möglich, unabhängig davon, ob bereits Daten mit dem Plan verknüpft sind.

Pläne neu anordnen

Wenn Sie die Reihenfolge Ihrer Pläne im Laufe des Projekts ändern müssen, gibt es keine Einschränkungen. Sie können dies auf Mobilgeräten und im Web tun. Manche Teams verschieben Pläne im Laufe eines Projekts. Wenn Sie sich beispielsweise eine Woche lang auf einen bestimmten Bereich konzentrieren, können Sie diese Pläne oben in der Liste platzieren.

• Mobil:
  • Wählen Sie Pläne in der Projektansicht aus.
  • Tippen Sie oben rechts auf Bearbeiten.
  • Tippen Sie auf Planreihenfolge ändern.
  • Halten Sie den Plan gedrückt, um  ihn in der Liste nach oben oder unten zu verschieben.
• Web:
  • Klicken Sie in den Projekteinstellungen auf den Tab Pläne.
  • Klicken Sie mit der Maus auf die kleine Planansicht und halten Sie sie gedrückt.
  • Verschieben Sie den Plan in der Liste nach oben oder unten.
  • Wählen Sie die Option zum Speichern.

Einen Plan ersetzen

Wenn Ihr Plan für Ebene 1 beispielsweise veraltet ist und Sie ihn durch einen neuen Plan der Ebene 1 ersetzen möchten, Laden Sie den neuen Plan nicht hoch. Wenden Sie sich an das OpenSpace-Supportteam, um zu besprechen, ob Ihre Pläne für einen Planaustausch geeignet sind, der nur vom Supportteam durchgeführt werden kann.

• Hinweis: Wenn der neue Plan ein ähnliches Layout wie Ihr aktueller Plan aufweist, ist dies ein gutes Zeichen dafür, dass wir den Plan schnell ersetzen können.

Plan mit mehreren Ebenen aufteilen

Pläne mit Zeichnungen für zwei Ebenen sind in OpenSpace ungültig, da dies die Funktion von Funktionen wie BIM-Modellausrichtungen beeinträchtigen könnte. Wenn Sie einen hochgeladenen Plan aufteilen müssen, weil er Zeichnungen für zwei Ebenen enthält, z. B. Ebene 1 und Ebene 2, gehen Sie wie folgt vor:

• Aufnahme pausieren.
• Plan erneut hochladen. Duplizieren Sie den Plan und schneiden Sie die entsprechende Ebene auf beiden Plänen aus.
• Benennen Sie die Pläne „Ebene 1 neu" und „Ebene 2 neu".
• Wenn sich die Aufnahmen nicht eindeutig als Ebene 1 und Ebene 2 identifizieren lassen, bearbeiten Sie bitte den Namen der Aufnahme, um die Ebene anzugeben.
• Wenden Sie sich an den OpenSpace-Support und schildern Sie die Situation. (Hinweis: Je nach Umfang der zu übertragenden Aufnahmen leiten wir Sie möglicherweise für eine Datenmigrationsanfrage an Ihren Kundenbetreuer weiter, die unter unsere professionellen Dienstleistungen fällt.)
  • Hier ist ein Beispiel für Ihre Anfrage an unser Support-Team: Hallo OpenSpace-Support-Team, im Projekt [Link einfügen] haben wir einen Plan hochgeladen, das sowohl Ebene 1 als auch Ebene 2 auf demselben Plan enthielt, und erfasst. Können Sie die Aufnahmen bitte aufteilen?

Löschen eines Plans

Das Löschen eines Plans mit keinen verknüpften Daten ist einfach – in diesem Fall wird das Papierkorbsymbol in der unteren linken Ecke des Plans angezeigt. Wenn jedoch  Daten mit dem Blatt verknüpft sind, z. B. 360-Grad-Aufnahmen (Videos und/oder Fotos), Vor-Ort-Notizen oder Zonen, können Sie den Plan erst löschen, wenn alle Daten entfernt wurden. Wenn Sie einige oder alle Daten behalten möchten, wenden Sie sich bitte an den OpenSpace-Support, um die verfügbaren Optionen zu besprechen.

FAQ

Was ist, wenn ich keinen Plan habe?

Das Hochladen von Baustellenplänen ermöglicht OpenSpace AI seine volle Leistungsfähigkeit. Alternativ können Sie beispielsweise ein Google-Maps-Bild für die Begehung des Geländes verwenden oder Ihren Grundriss mit einem Stift oder einer Software zeichnen.

Fallen für den Plan-Austausch zusätzliche Kosten an?

In den meisten Fällen ist der Standard-Plan-Austausch in unserem Support-Service enthalten. Anfragen, die als übermäßig gelten oder den normalen Supportumfang überschreiten, können jedoch zusätzliche Kosten verursachen.

• Als „übermäßig" gilt jede Anfrage, die mehr als eine Stunde dedizierte Ressourcen erfordert.
• Ein „Plan-Austausch" bezeichnet den Austausch eines bestehenden Plans in einem Projekt durch eine neue Version, typischerweise wenn der aktuelle Plan veraltet ist oder mit genaueren Informationen aktualisiert wurde.

Wenn Ihre Anfrage zum Austausch von Plänen komplexe Änderungen, mehrere Pläne oder Umstrukturierungen umfasst, die verknüpfte Erfassungen oder Projektdaten betreffen, kann OpenSpace zusätzliche Gebühren erheben. Alle derartigen Anfragen werden von OpenSpace geprüft und genehmigt.

Bei weiteren Fragen wenden Sie sich bitte an das OpenSpace Support-Team unter support@openspace.ai.
