図面のアップロードと編集

権限

前提条件

図面をアップロードするには、まずプロジェクトを作成する必要があります。

概要

キャプチャを開始する前に、現場図面をプロジェクトにアップロードする必要があります。アップロードする図面の種類によっては、チームのキャプチャエクスペリエンスに影響する可能性があります。最良の結果を得るために、以下の点にご注意ください:

1. OpenSpaceでは、キャプチャしたいエリアごとに1つの図面が必要です。
   • たとえば1階のキャプチャには サイトプラン図面は使用せず、代わりに 1階のキャプチャ用図面をアップロードする必要があります。
2. 図面には、図面ごとに1つのフロアのみを含めることができます。
   •  たとえば図面には1階  と  2階を含めることはできません。
3. 建築用または建設用の図面が最適です。

注: Procoreから図面をインポートすることもできます。詳細についてはサポート記事を参照してください。

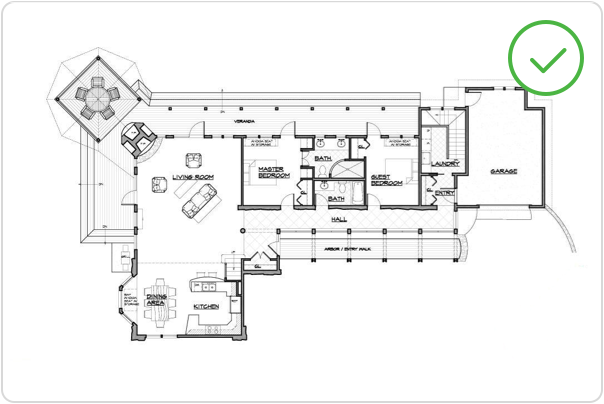

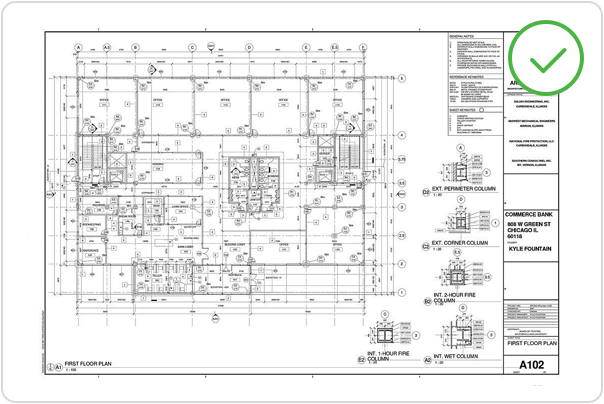

良い図面の例

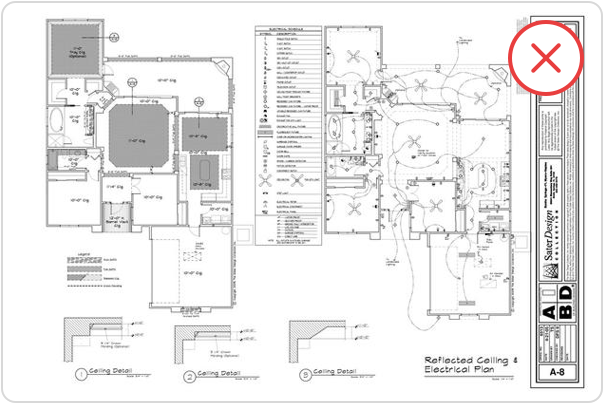

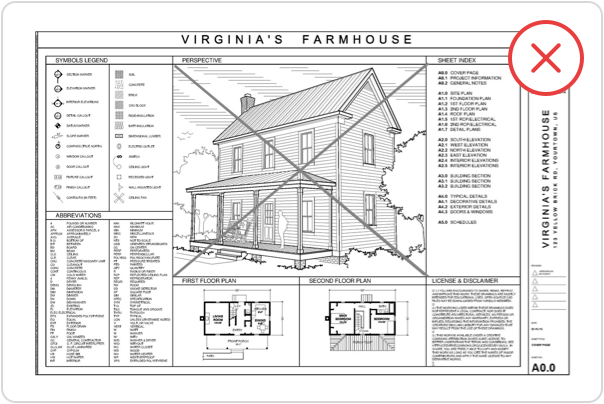

悪い図面の例

ウェブ上のプロジェクトに図面をアップロードする

1. 新しく作成したプロジェクトにアクセスします。
2. プロジェクトタイルまたはプロジェクトホームページから歯車アイコンを選択して、プロジェクト設定にアクセスします。

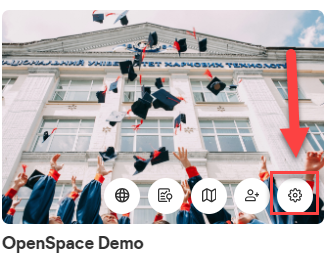

   • プロジェクトタイル:



   • ホームページ:

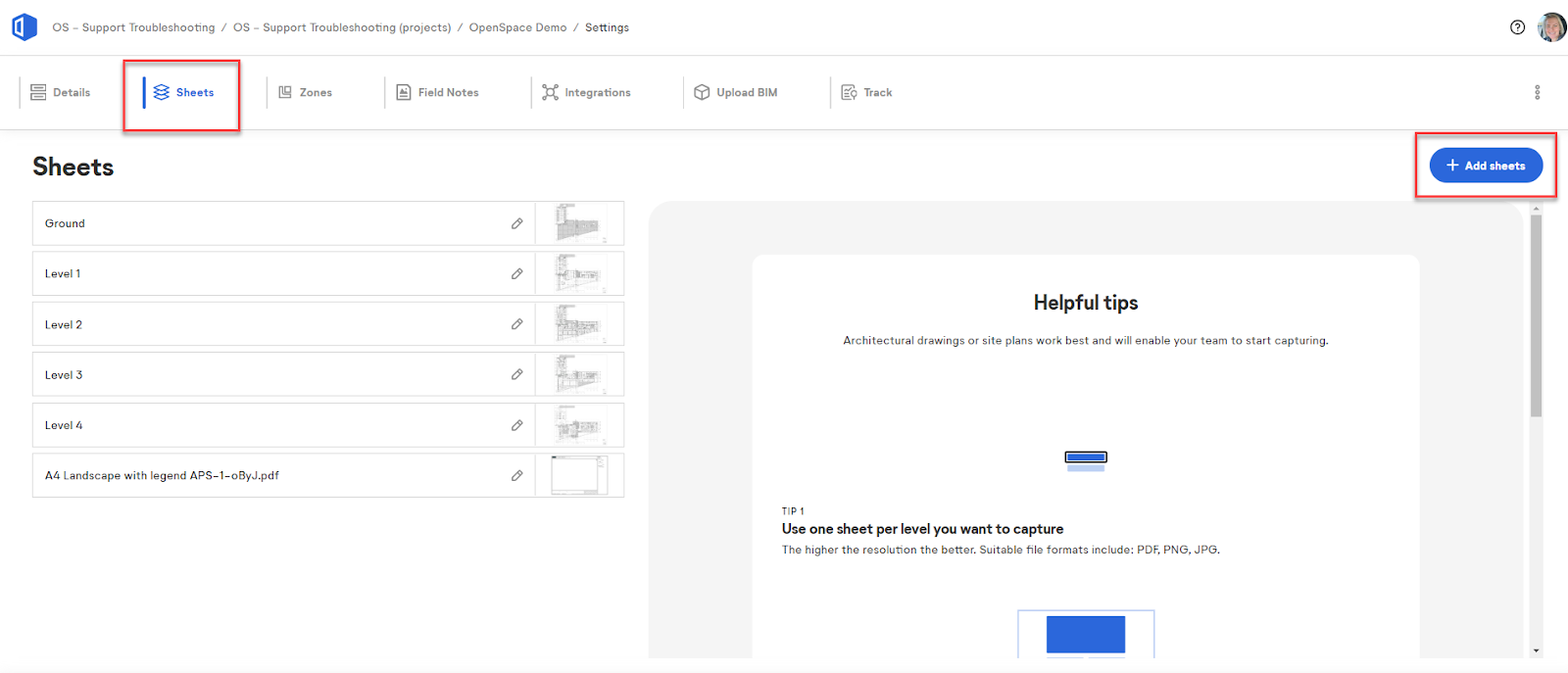

3. 図面タブをクリックします。
   • 画面の右側には図面のヒントが表示されます。

4. 右上隅にある青い+図面を追加ボタンを選択します。



5. ファイルエクスプローラーのポップアップで図面を選択し、開くをクリックします。
   • サポートされているファイル形式は、PDFとPNGです。

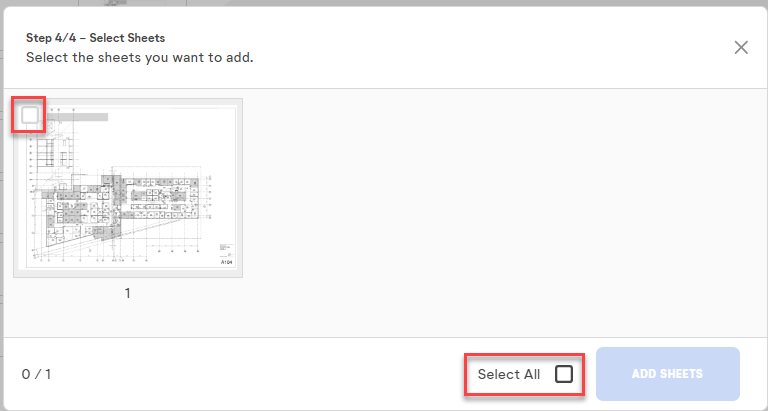

6. アップロードする図面を選択ボックスで選択します。



7. 図面の追加をクリックします。

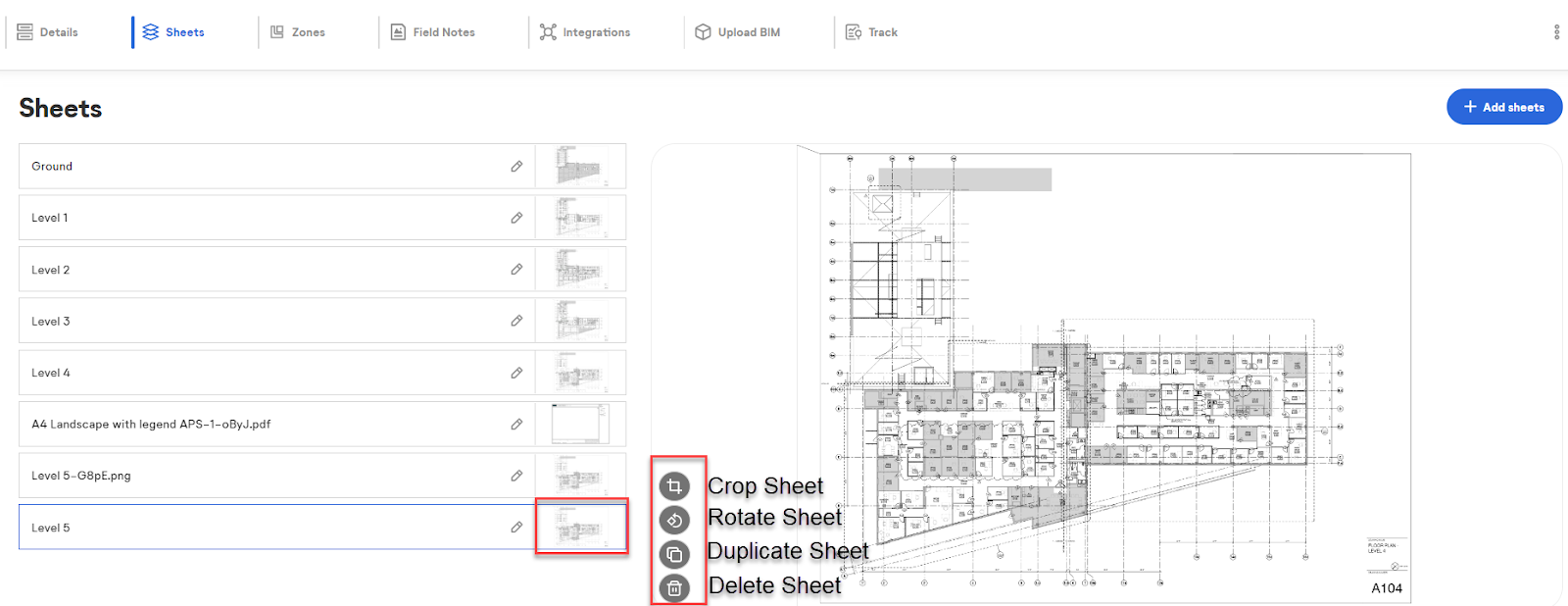

8. 図面は図面一覧で編集可能になりました。図面に既にキャプチャ、フィールドノート、またはゾーンが関連付けられている場合は、これらの編集アイコンは使用できません。

   • 図面名を変更する:アップロードした図面の右側にある鉛筆アイコンをクリックし、編集ボックスの外をクリックします。



   • 図面を切り抜く:小さな図面画像をクリックし、切り抜きアイコンを押して切り抜き領域を選択します。次に下部中央の保存を選択します。
   • 図面を回転:小さな図面画像をクリックし,好きな回転角度になるまで回転ボタンを押します。保存をクリックします。
   • 図面を複製:小さな図面画像をクリックし,複製アイコンを押します。複製された図面は、最初の図面の名前に「-1」が加えられた名前になります。保存を選択します。
     • 例:「図面レベル 5」を複製すると図面、図面の名前は「レベル 5-1」になります。レベル5の図面をもう一度複製すると、図面の名前は「レベル 5-2」になります。レベル5-2に対して 図面の複製  を選択すると、複製された図面の名前は「レベル 5-2-1」になります。番号付けのシーケンスは 図面の複製  が使用されるたびに進みます。

   • 図面をゴミ箱に入れる:間違った図面をアップロードしてしまった場合は、ゴミ箱アイコンを押して削除し、保存をクリックします。



9. 図面に何も編集を加えない場合は、自動的に保存されます。上記の変更を加えた場合は、青い保存ボタンを必ず選択してください。



   • プロジェクト設定のタブをクリックしようとすると、保存するように求められます。



モバイルでプロジェクトに図面をアップロードする

1. OpenSpaceモバイルアプリにログインします。
2. 図面をアップロードするプロジェクトを選択します。

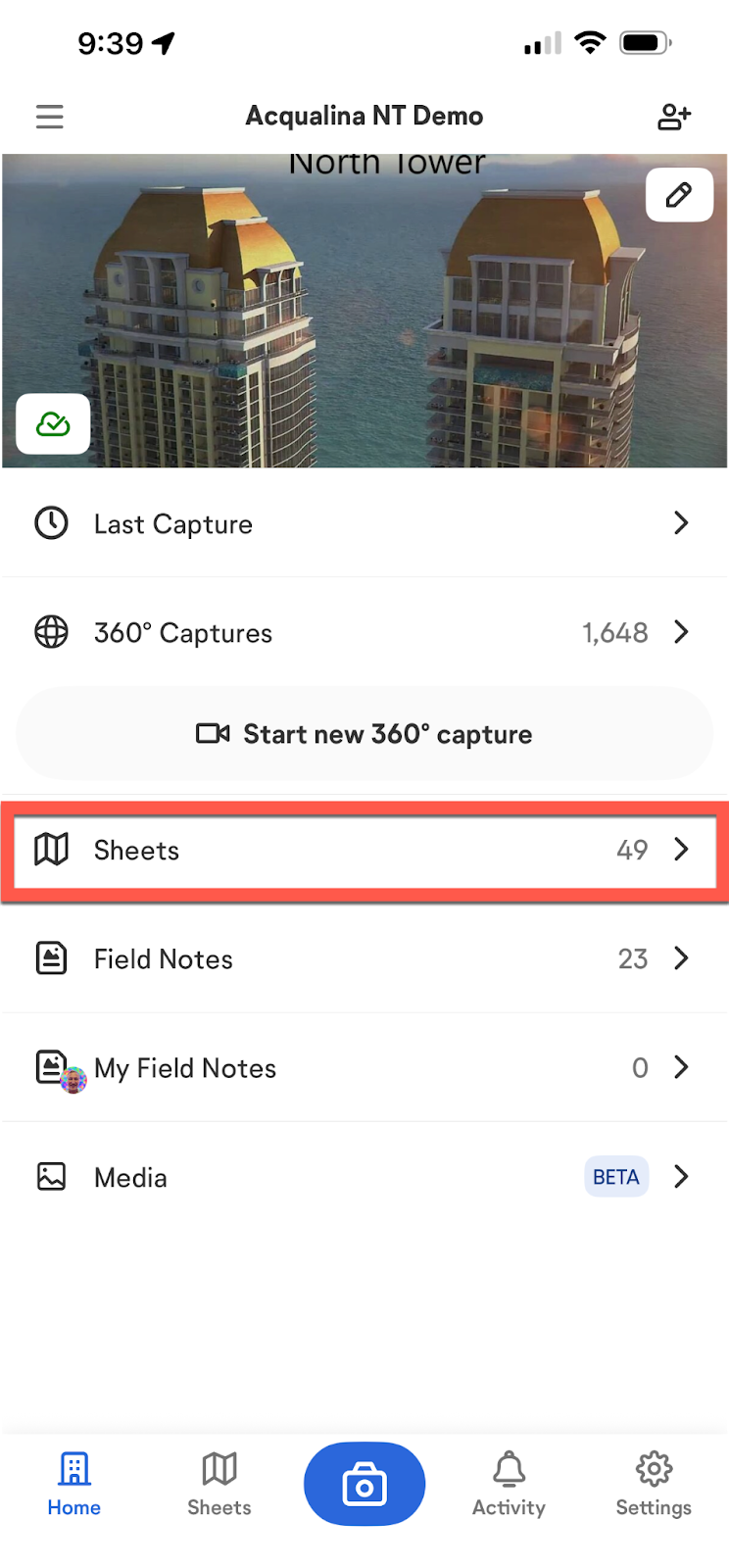

3. 図面アイコンをタップします。

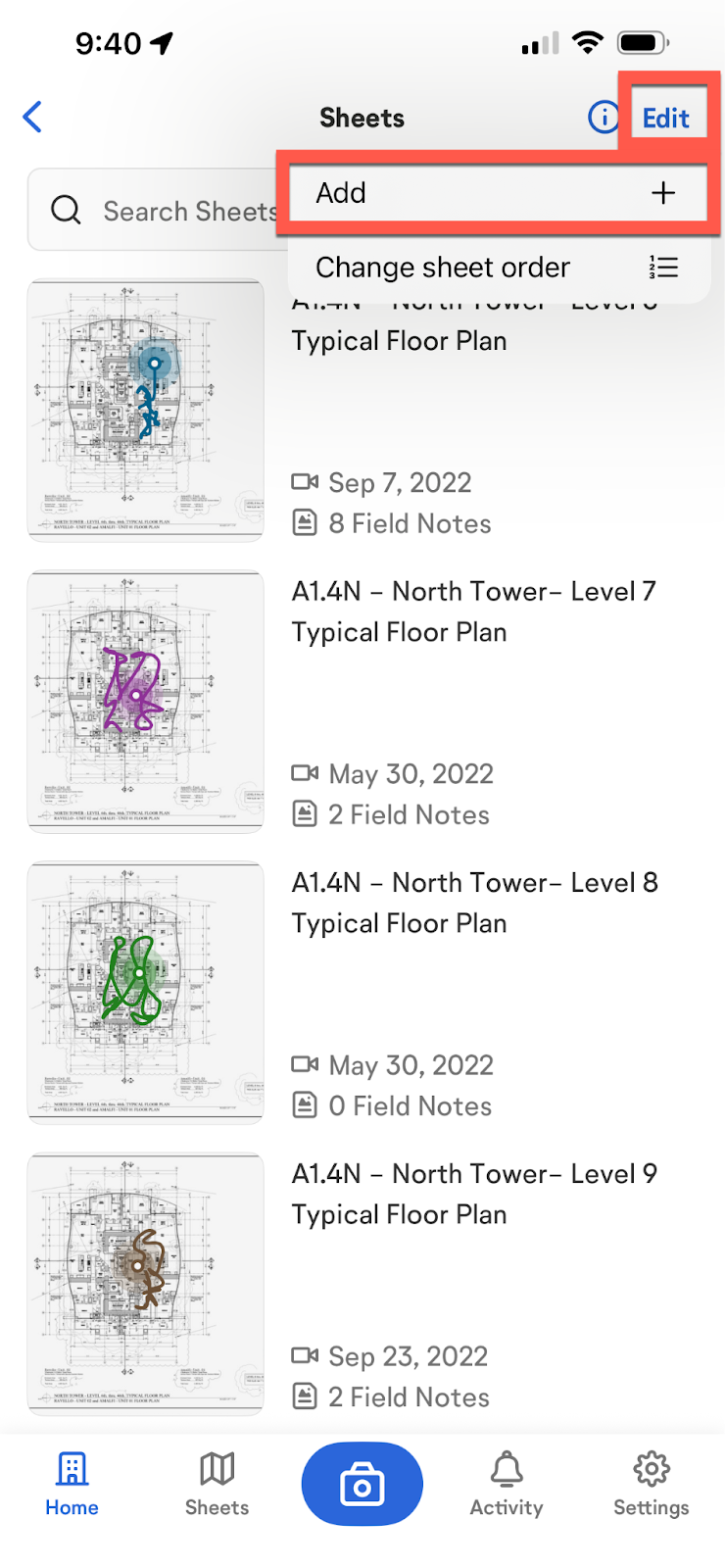

4. 右上隅、編集を選択し追加を選択します。



5. モバイルデバイスのファイルシステムが表示され、図面を選択できます。

6. モバイルでは図面名を編集できるのはこの時点でのみです。その後のほとんどの編集（図面名の編集など）は、ウェブ上で行う必要があります。



7. 図面をアップロードを選択してください。

既存の図面の編集

利用可能な編集オプションは、プロジェクトのフェーズと図面に関連付けられているデータ（存在する場合）によって異なります。

Web上で図面名を編集

これは図面に関連付けられた既存のデータがあるかどうかに関係なく、プロジェクトのどのフェーズでも実行できます。

図面の並べ替え

プロジェクト全体を通して図面の順序を変更する必要がある場合、制限はなく、モバイルでもウェブでも変更できます。チームによっては、プロジェクト全体を通して図面を移動させる場合もあります。例えば1週間特定のゾーンに集中する場合、その図面をリストの一番上に配置することができます。

• モバイル:
  • プロジェクトビューで図面を選択します。
  • 右上隅の編集をタップします。
  • 図面の順序を変更するをタップします。
  • 図面を長押しすると、リスト内で図面が上下に移動します。
• ウェブ:
  • プロジェクト設定で図面タブをクリックします。
  • 小さい図面ビューの上でマウスをクリックして押したままにします。
  • 図面をリスト内で上または下に移動します。
  • 保存を選択します。

図面の置き換え

たとえばレベル 1の図面が古くなっていて、それを新しいレベル 1の図面に置き換えたい場合は、新しい図面をアップロードしないでください。 OpenSpaceサポート チームに連絡して、その図面が置き換えに適しているかどうかについてご相談ください。これはサポートチームのみが実行できます。

• 注:新しい図面のレイアウトが現在の図面と似ている場合は、図面をすぐに置き換えることができるという良い指標となります。

図面を複数のレベルに分割する

2つのレベルの図面を含む図面はOpenSpaceでは無効です。BIMモデルの配置などの機能が動作しなくなる可能性があるためです。アップロードした図面に2つのレベルの図面（例:レベル1 と レベル2）が含まれているため図面を分割する必要がある場合は、以下の手順に従ってください:

• キャプチャを一時停止します。
• 図面を再度アップロードしてください。図面を複製し両方の図面で適切なレベルを切り取ってください。
• 図面名を「レベル1 新規」と「レベル2 新規」に設定してください。
• キャプチャがレベル1とレベル2を簡単に区別できない場合は、レベルを示すようにキャプチャ名を編集してください。
• OpenSpaceサポートに連絡して状況を説明してください。（注: 移行が必要なキャプチャの量によっては、当社のプロフェッショナルサービスに該当するデータ移行リクエストについて、担当のアカウントエグゼクティブにリダイレクトされる場合があります）
  • サポートチームへのリクエスト送信例:　プロジェクト [リンクを挿入] で、レベル1とレベル2が同じ図面にアップロードされ、キャプチャされました。キャプチャを分割していただけますか？

図面の削除

データが関連付けられていない図面を削除するのは簡単です。この場合、図面の左下隅にゴミ箱アイコンが表示されます。ただし、360度キャプチャ（動画や写真）、フィールドノート、ゾーンなど、図面にデータが関連付けられている場合は、すべてのデータが削除されるまで図面を削除することはできません。データの一部またはすべてを保持したい場合は、OpenSpaceサポートに連絡して利用可能なオプションについて相談してください。

FAQ

図面を持っていない場合はどうすればいいですか？

正規の現場図面をアップロードすることで、OpenSpace AIは魔法のような働きをします。ただし代替案としてGoogle マップの画像を使用して現場図面を巡視したり、シャーピーやソフトウェアツールを使ってフロアプランを描いたりすることもできます。

図面の交換には追加料金がかかりますか？

ほとんどの場合、標準的な図面交換はサポートサービスに含まれています。ただしリクエストの内容（“過剰"なリクエスト）によって、通常のサポート範囲外と判断された場合は追加料金が発生する場合があります。

• 「過剰」とは1時間を超える専用リソースを必要とするリクエストと定義されます。
• 「図面の置き換え」とは通常、現在の図面が古くなった場合や、より正確な情報で図面更新された場合に、プロジェクト内の既存の図面を新しいバージョンに置き換えるプロセスを指します。

図面の交換リクエストに複雑な変更、複数の図面、またはリンクされたキャプチャやプロジェクトデータに影響を与える再構築が含まれる場合は、追加料金を請求する場合があります。これらのリクエストはすべて、OpenSpaceによる審査と承認の対象となります。

ご質問等がある場合は、下記のメールアドレスまでOpenSpaceサポートチームにお問い合わせくださいsupport@openspace.ai
