上传和编辑图纸

概览

开始采集之前，您需要将工地​​图纸上传到项目中。您上传的图纸类型可能会影响团队的采集体验。请注意以下事项，以确保获得最佳效果：

1. OpenSpace 要求您为希望采集的每个区域分别上传一张图纸。
   • 例如，您不应将总平面图用于首层采集，而应同时上传一张用于首层采集的图纸。
2. 每张图纸只能包含一个楼层。
   • 例如，一张图纸不应同时包含一层和二层。
3. 建筑图或施工图最为适合。

权限

前提条件

要上传图纸，您必须先创建项目。

符合要求的图纸示例

不符合要求的图纸示例

在 Web 上将图纸上传到项目

• 访问您新创建的项目。
• 在项目卡片或项目主页中选择齿轮图标，进入项目设置。
  • 项目卡片：

• 主页：

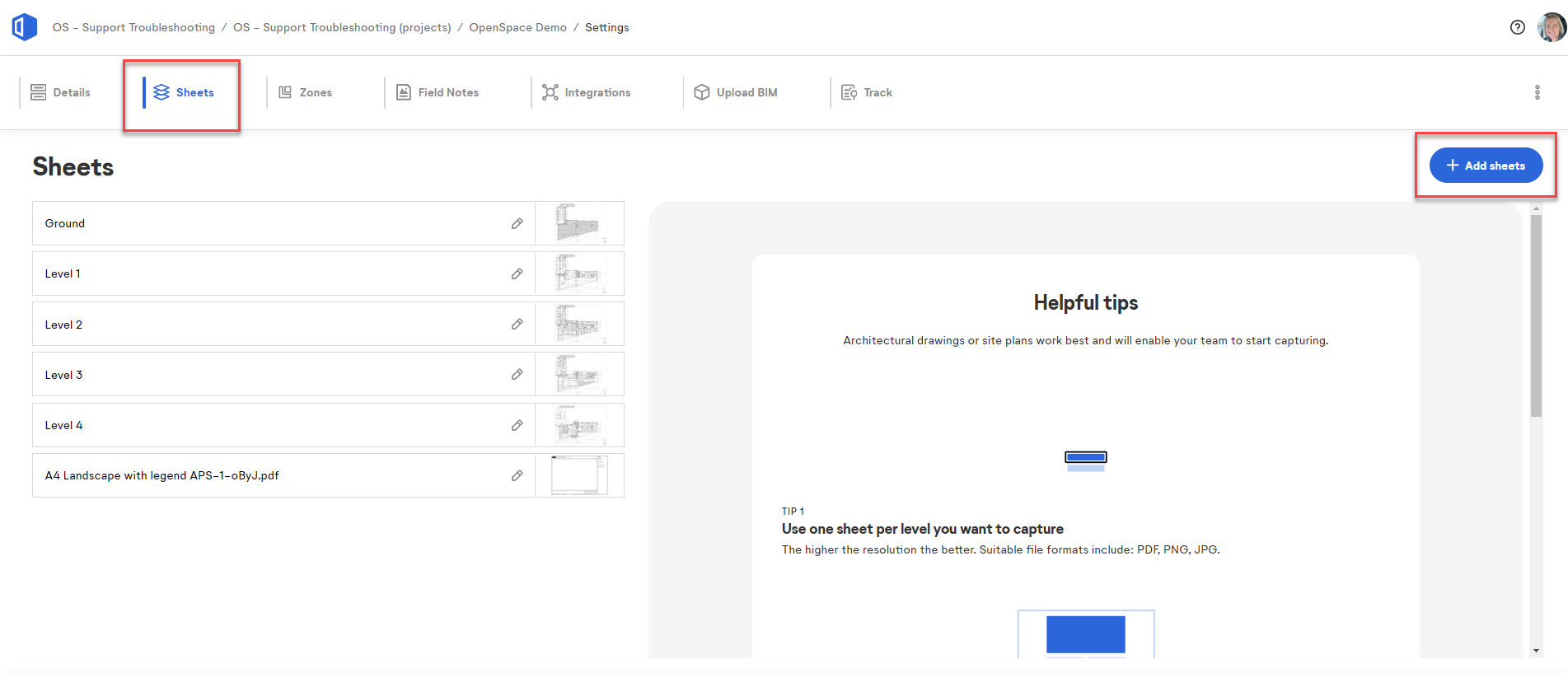

  • 在右上角选择蓝色的“+ 添加图纸”按钮。

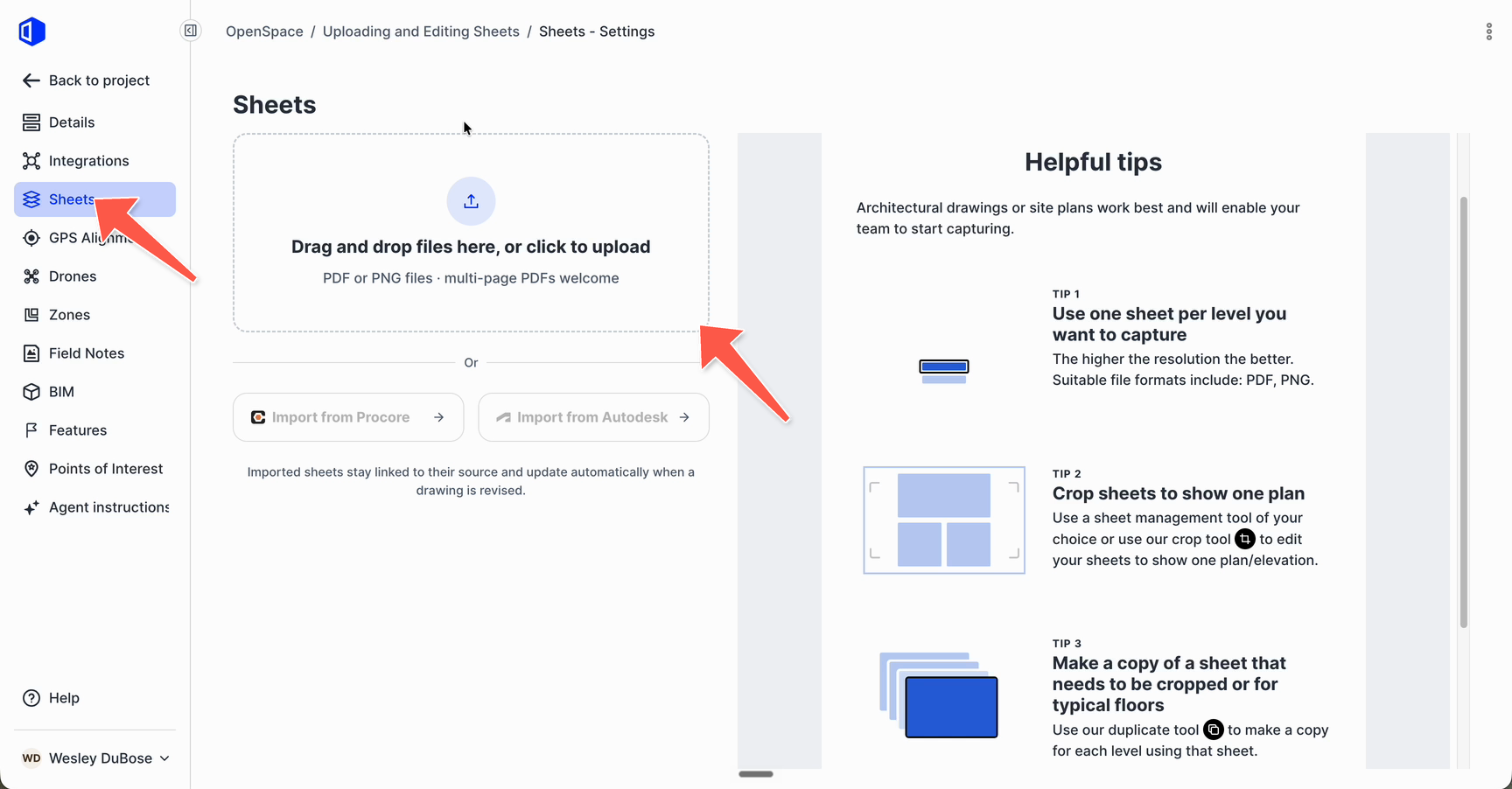

• 在项目设置的左侧边栏中选择图纸。
  • 屏幕右侧会显示选择图纸时的实用提示。

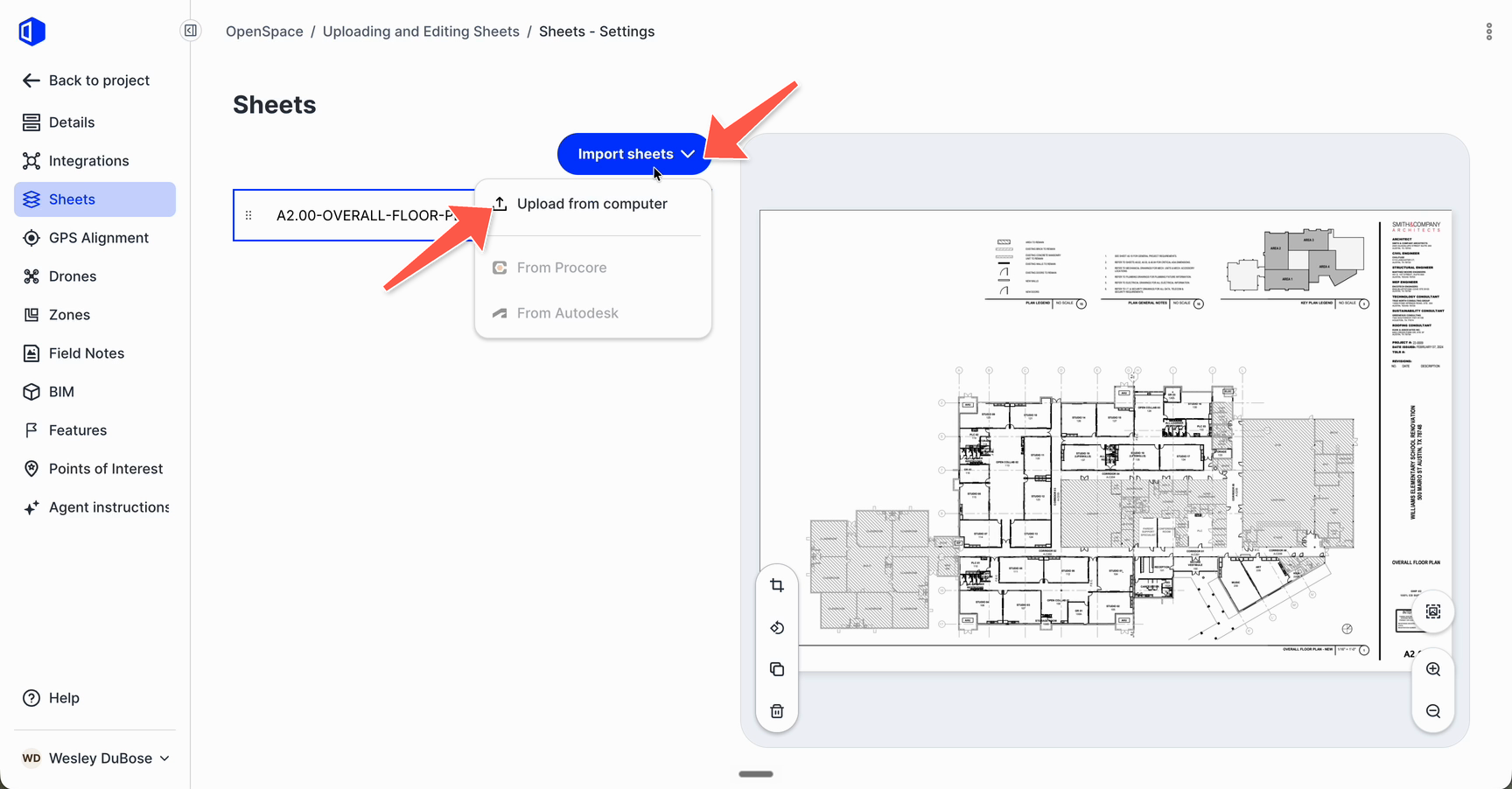

• 在右上角选择蓝色的+ 添加图纸按钮。

• 在弹出的文件浏览器中，选择图纸，然后点击打开。
  • 支持的文件类型包括：PDF 和 PNG。

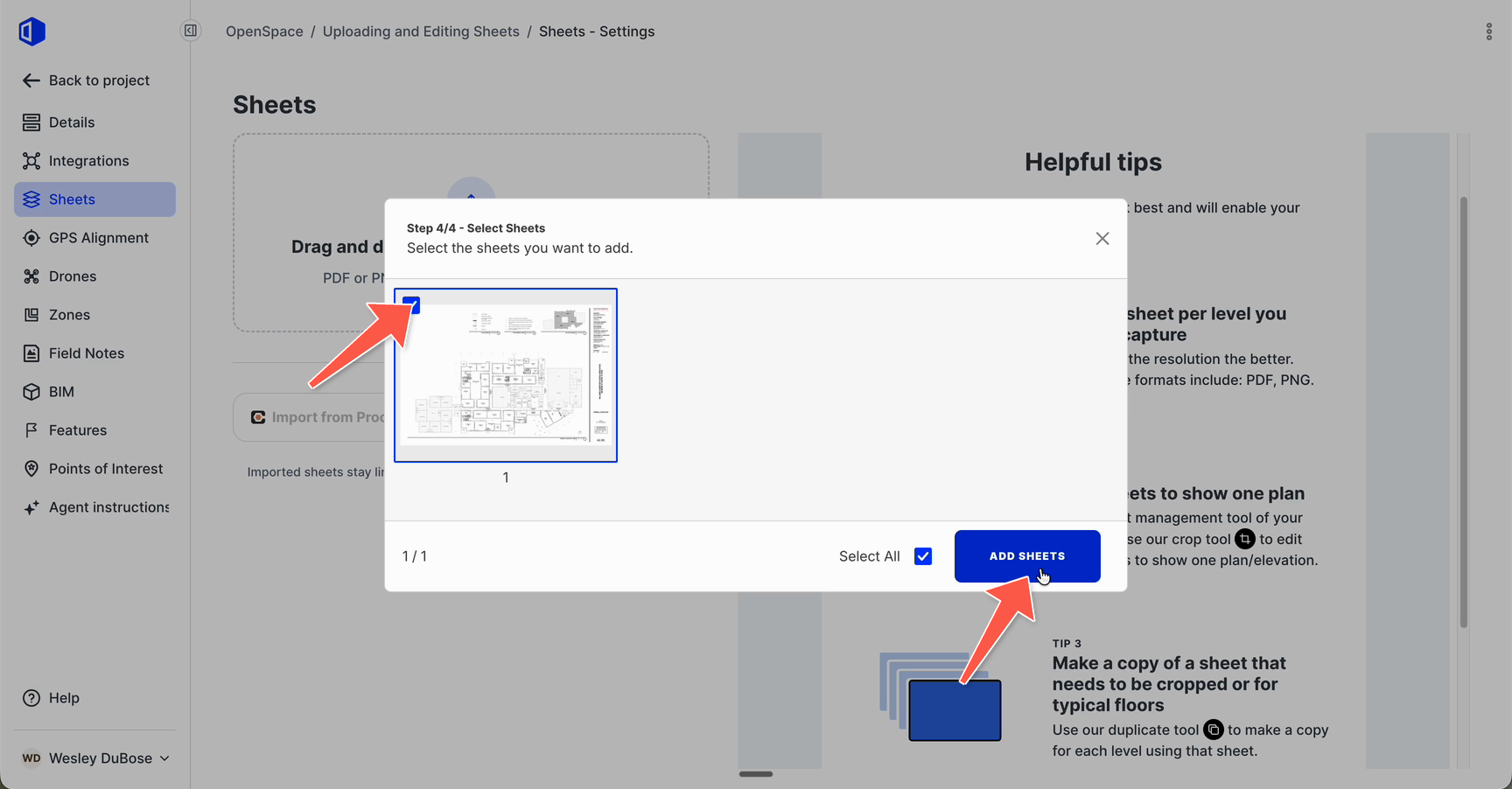

• 在“选择图纸”框中选择要上传的图纸。

• 点击添加图纸。

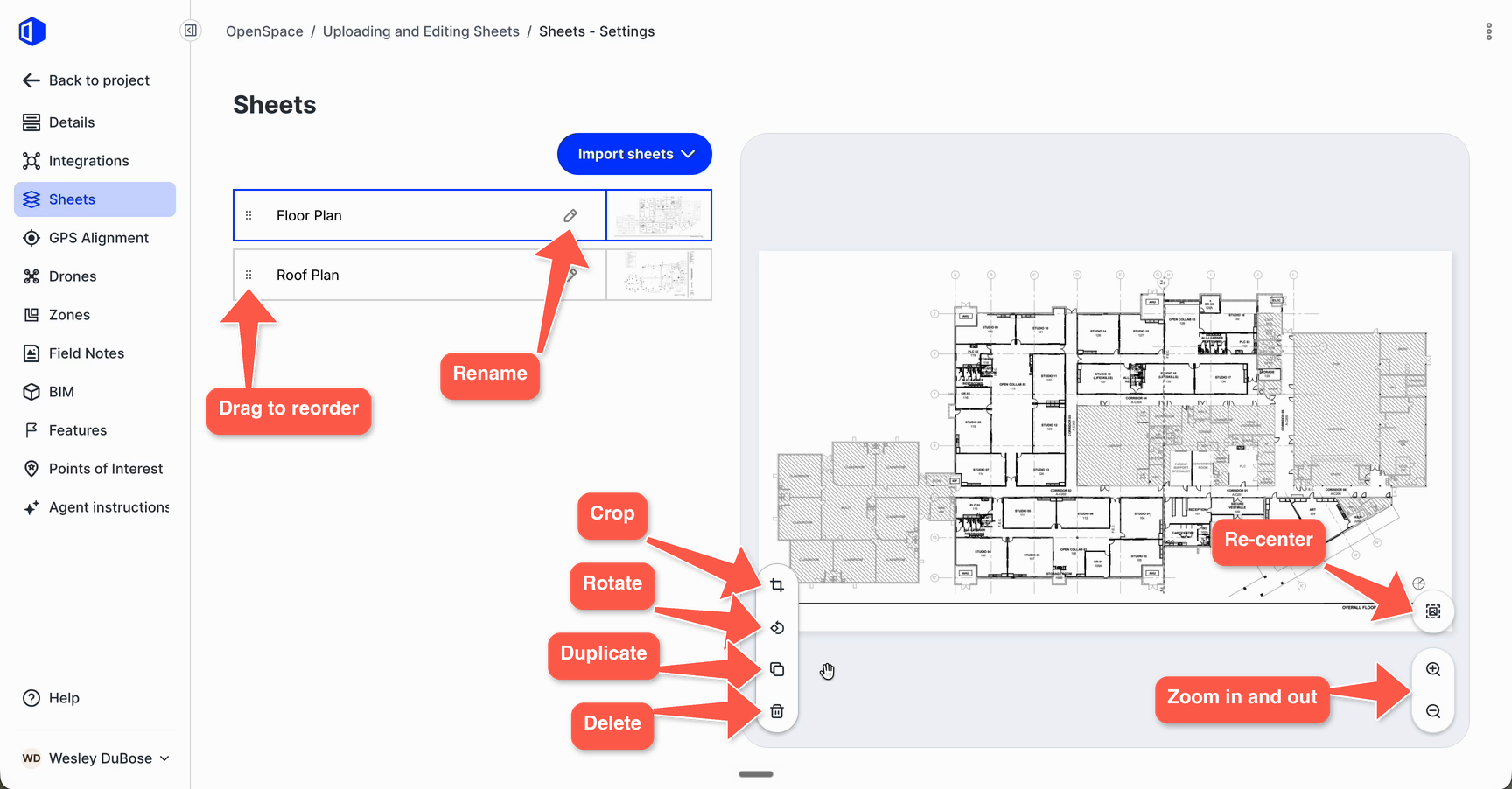

• 现在，图纸已显示在“图纸”列表中，可供编辑。如果已有采集、现场记录或区域与该图纸关联，则以下编辑图标将不可用：
  • 更改图纸名称：点击已上传图纸右侧的铅笔图标，然后点击编辑框外部。

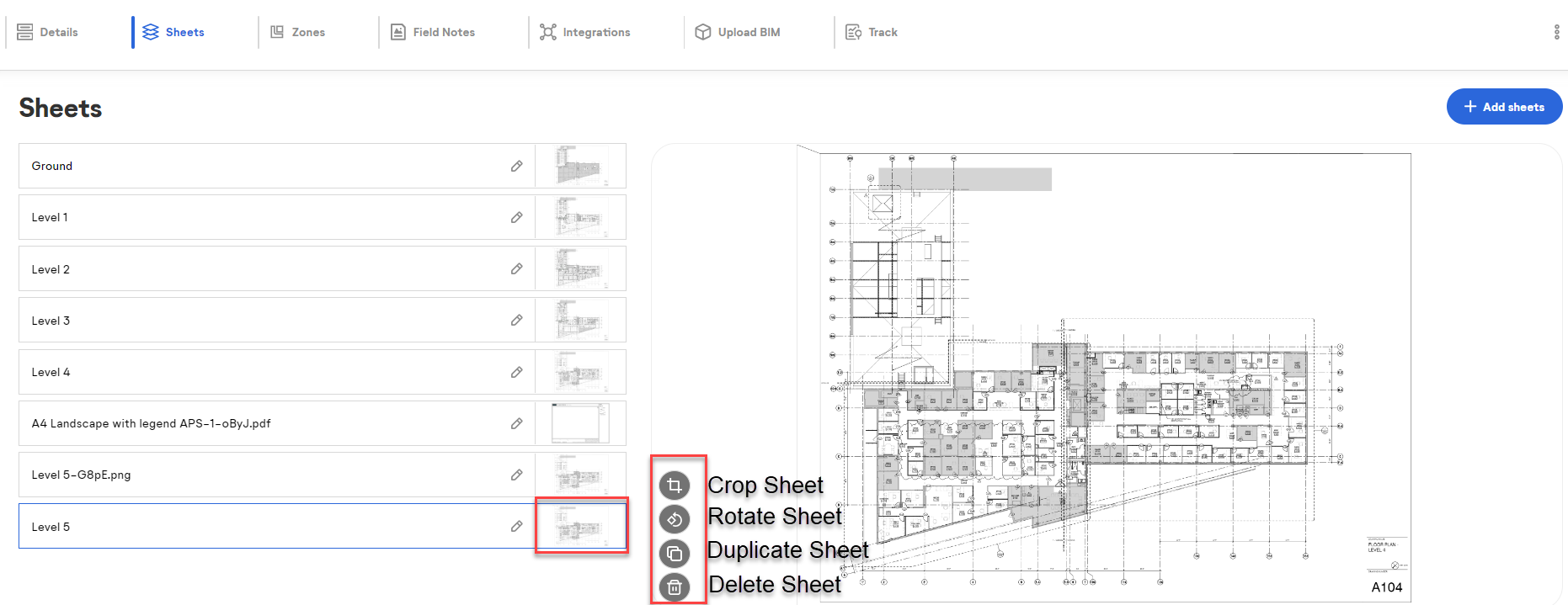

• 裁剪图纸：点击小图纸图像，然后按下裁剪图标以选择裁剪区域。然后在底部中央选择保存。
• 旋转图纸：点击小图纸图像，然后按旋转按钮，直到达到所需的旋转角度。然后点击保存。
• 复制图纸：点击小图纸图像，然后按下复制图标。第一次复制时，副本将使用相同的图纸名称，并在末尾添加“-1”。选择保存。
  • 例如：如果复制“5 层”图纸，副本将命名为“5 层-1”。如果再次复制“5 层”图纸，副本将命名为“5 层-2”。如果对“5 层-2”选择复制图纸，复制出的图纸将命名为“5 层-2-1”——每次使用复制图纸时，编号序列都会继续递增。
• 删除图纸：如果您上传了错误的图纸，请按垃圾桶图标将其删除，然后点击保存。

• 如果您未对图纸进行任何编辑，系统会自动保存。如果您进行了上述任何更改，请务必在操作过程中选择蓝色的保存按钮。

• 如果您尝试点击项目设置中的选项卡，系统会提示您保存。

在移动设备上将图纸上传到项目

• 登录 OpenSpace 移动应用。
• 选择要上传图纸的项目。

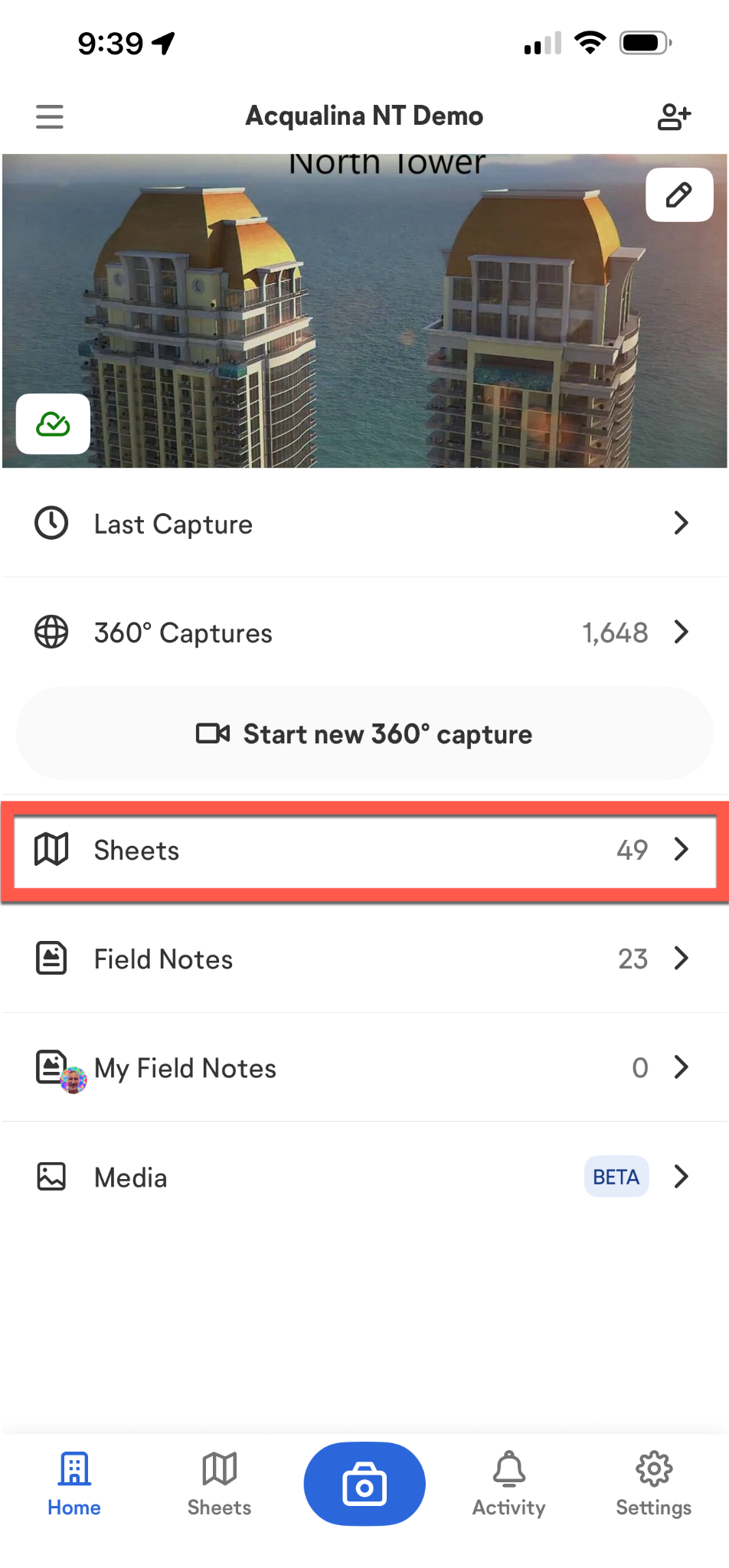

• 点击图纸图标。

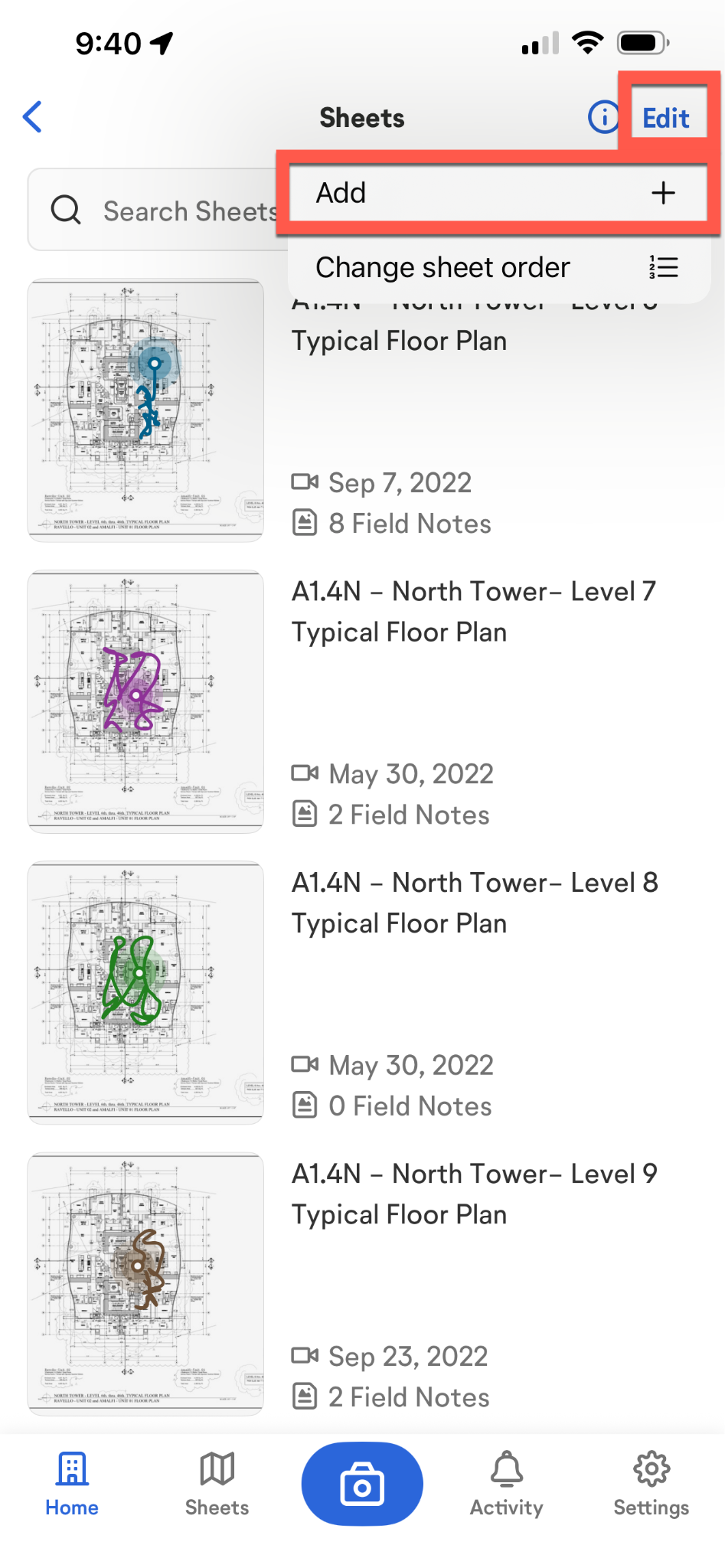

• 在右上角选择编辑，然后选择添加。

• 移动设备的文件系统将打开，供您选择图纸。
• 在移动设备上，这是唯一可以编辑图纸名称的时机。此后，大多数编辑操作（例如编辑图纸名称）必须在 Web 上完成。

• 选择上传图纸。

编辑现有图纸

可用的编辑选项取决于项目所处的阶段，以及与图纸关联的数据（如有）。

在 Web 上编辑图纸名称

无论图纸是否存在关联数据，都可以在项目的任何阶段执行此操作。

重新排列图纸

如果您需要在项目进行期间更改图纸顺序，则不受任何限制，并且可以在移动设备和 Web 上执行。某些团队会在项目期间调整图纸顺序——例如，如果您一周内专注于某个特定区域，可以将这些图纸移到列表顶部。

• 移动设备：
  • 在项目视图中选择图纸。
  • 点击右上角的编辑。
  • 点击更改图纸顺序。
  • 长按图纸，将其向上或向下移动。
• Web：
  • 点击项目设置中的图纸选项卡。
  • 在小图纸视图上点击并按住鼠标。
  • 将图纸向上或向下移动。
  • 选择保存。

替换图纸

例如，如果您的 1 层图纸已过时，并且您希望将其替换为新的 1 层图纸，请勿上传新图纸。请联系 OpenSpace 支持团队，讨论您的图纸是否适合进行图纸替换；图纸替换只能由支持团队执行。

• 注意：如果新图纸的布局与当前图纸相似，这是我们能够快速替换图纸的良好 संकेत。

拆分包含多个楼层的图纸

在 OpenSpace 中，包含两个楼层图纸的图纸无效，因为这可能会导致 BIM 模型对齐等功能无法正常工作。如果您需要拆分已上传的图纸（因为其中包含两个楼层的图纸，例如 1 层和2 层），请按以下步骤操作：

• 暂停采集。
• 再次上传该图纸。复制图纸，然后分别裁剪两张图纸中相应的楼层。
• 将图纸命名为“1 层新”和“2 层新”。
• 如果无法轻松确定哪些采集属于 1 层、哪些属于 2 层，请编辑采集名称以标明楼层。
• 联系 OpenSpace 支持团队并说明情况。（注意：根据需要移动的采集数量，我们可能会将您转交给客户主管，以提交数据迁移请求；此请求属于我们的专业服务范围。）
  • 以下是您可以发送给支持团队的请求示例：OpenSpace 支持团队您好，在项目 [插入链接] 中，我们上传了一张同时包含 1 层和 2 层的图纸，并使用该图纸进行了采集。请问可以帮忙拆分这些采集吗？

删除图纸

删除没有数据关联的图纸很简单——在这种情况下，图纸左下角会显示垃圾桶图标。但是，如果图纸关联了数据，例如 360° 采集（视频和/或照片）、现场记录或区域，则必须先移除所有数据，才能删除图纸。如果您希望保留部分或全部数据，请联系 OpenSpace 支持团队，讨论可用选项。

常见问题

如果我没有图纸怎么办？

上传工地图纸是 OpenSpace AI 发挥作用的基础。不过，也可以使用其他方案，例如使用 Google 地图图像进行总平面图行走采集，或使用记号笔或软件工具绘制楼层平面图。

替换图纸是否需要额外收费？

在大多数情况下，标准图纸替换已包含在我们的支持服务中。但是，被认定为过多或超出正常支持范围的请求可能会产生额外费用。

• “过多”是指任何需要超过一小时专门资源投入的请求。
• “图纸替换”是指用新版本替换项目中现有图纸的过程，通常发生在当前图纸已过时或已更新为包含更准确信息的版本时。

如果您的图纸替换请求涉及复杂修改、多张图纸，或会影响关联采集或项目数据的重组，OpenSpace 可能会评估额外费用。所有此类请求均须经 OpenSpace 审核和批准。

如果您还有其他问题，请通过以下方式联系 OpenSpace 支持团队：support@openspace.ai。
