上傳及編輯圖紙

概覽

開始擷取前，您需要將工地圖紙上傳至專案。您上傳的圖紙類型可能會影響團隊的擷取體驗。請注意以下事項，以確保最佳效果：

1. OpenSpace 要求您為想要擷取的每個區域各準備一張圖紙。
   • 例如，您不應使用工地配置圖進行地下層擷取，而應另外上傳一張地下層擷取圖紙。
2. 每張圖紙只能包含一個樓層。
   • 例如，一張圖紙不應同時包含一樓和二樓。
3. 建築或施工圖紙最為適合。

權限

必要條件

若要上傳圖紙，您必須先建立專案。

良好圖紙範例

不良圖紙範例

在桌面版將圖紙上傳至專案

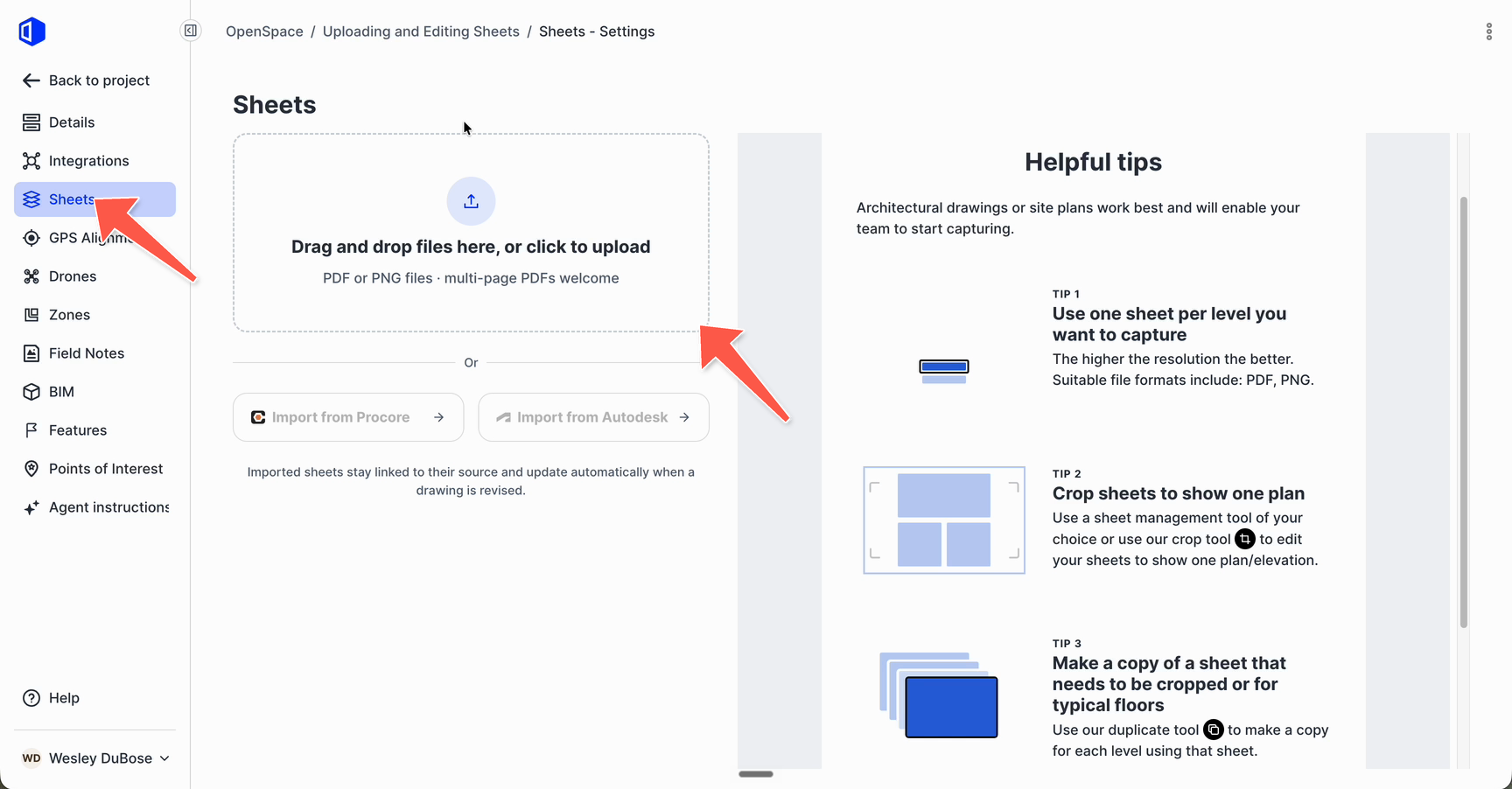

• 在專案設定中，從左側邊欄選取圖紙。頁面右側會顯示選擇及準備圖紙的實用提示。
• 選取將檔案拖放至此處，或按一下以進行上傳，然後選擇圖紙檔案，或將檔案拖曳至該區域。
  • 注意：您可以上傳 PDF 或 PNG 檔案，包括多頁 PDF。您將在下一個步驟選擇要新增的頁面。
  • 注意：若要改為從 Procore 或 Autodesk 匯入圖紙，請參閱從 Procore 匯入及同步圖紙或從 Autodesk 匯入及同步圖紙。

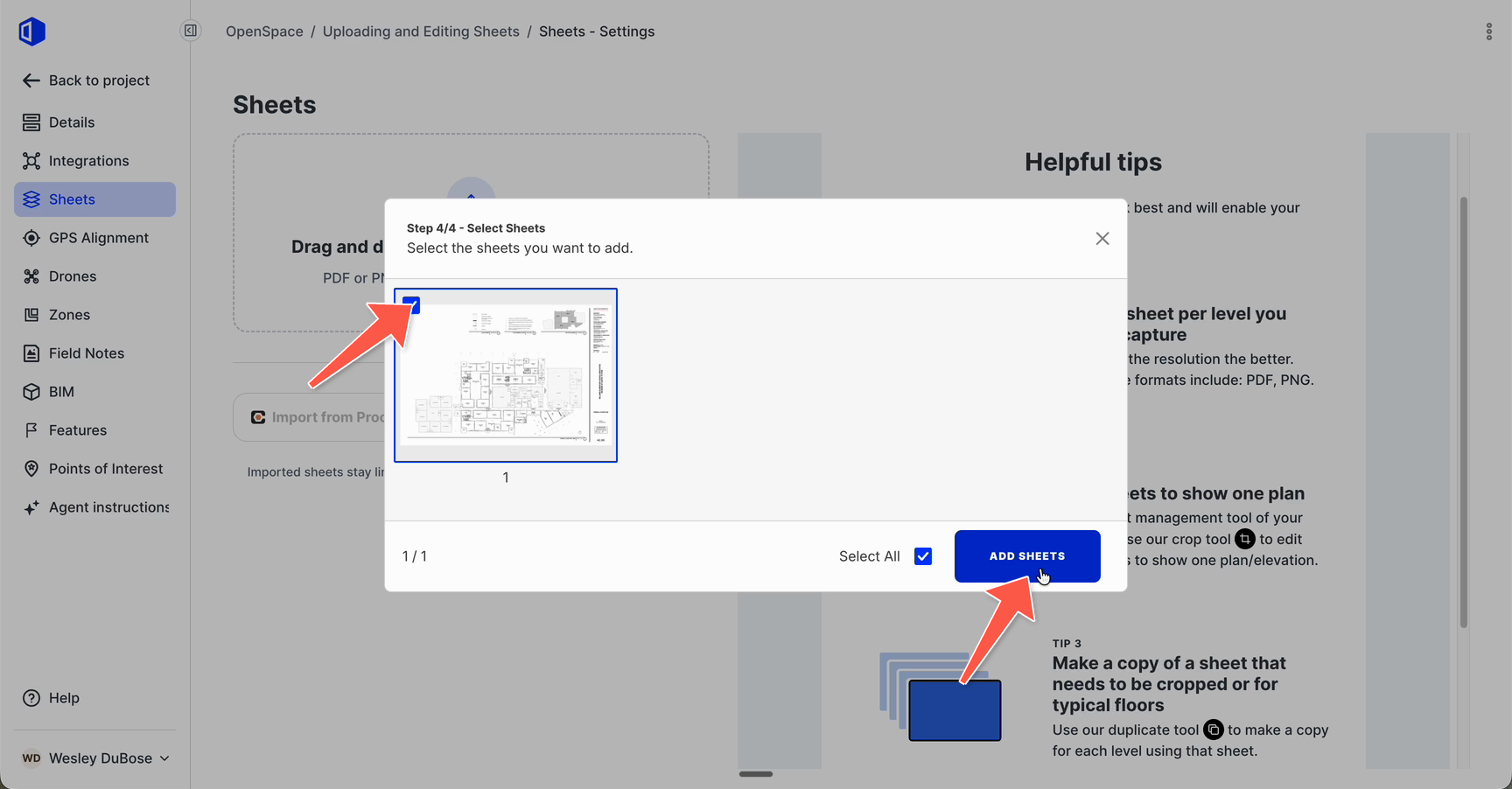

• OpenSpace 會上傳檔案並將每個頁面轉換為影像，大型檔案可能需要幾分鐘。選取您要新增的圖紙，或選擇全選，接著選取新增圖紙。

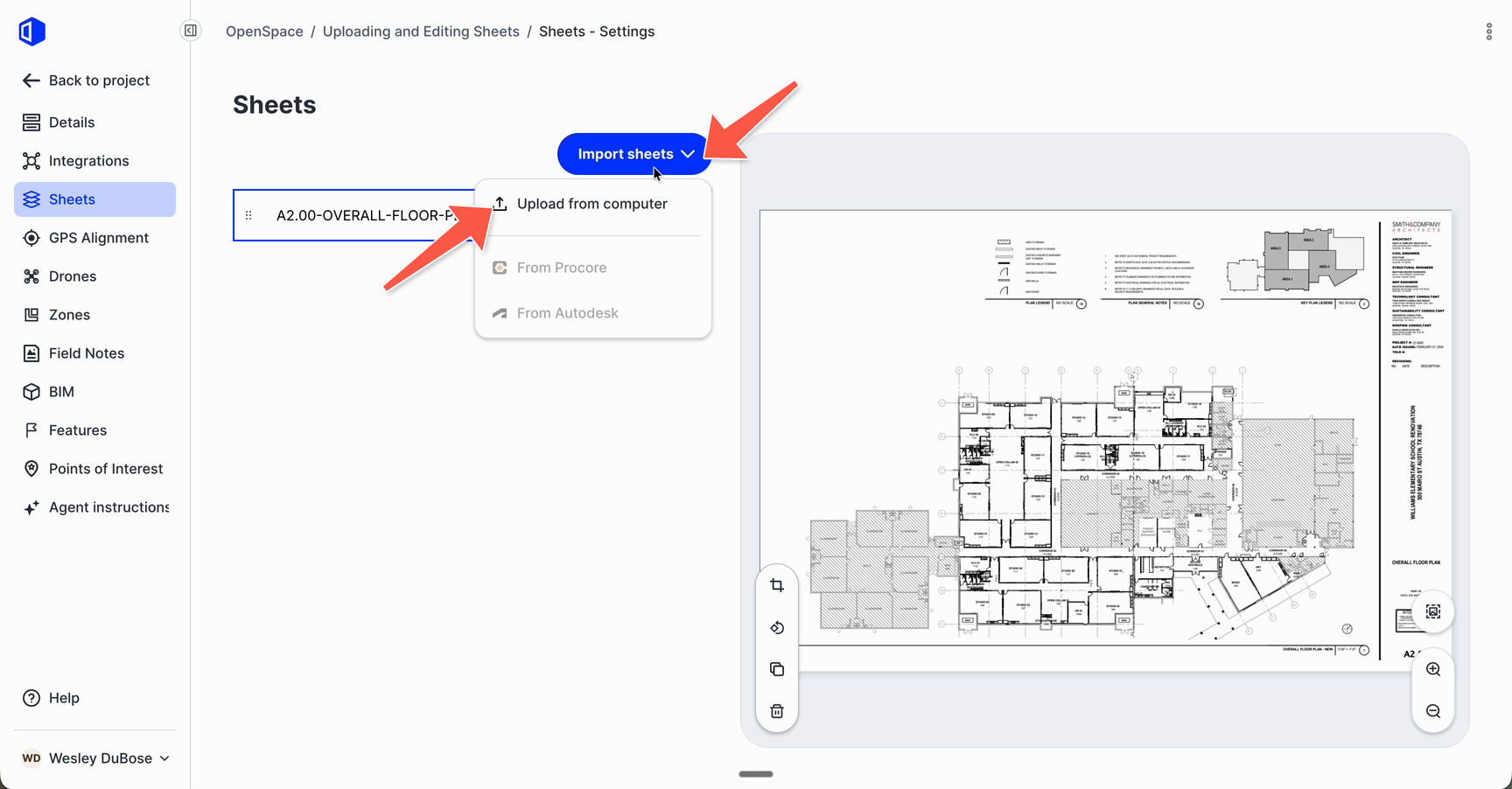

• 您的圖紙會顯示在圖紙清單中。若要稍後新增更多圖紙，請選取匯入圖紙，然後選取從電腦上傳。

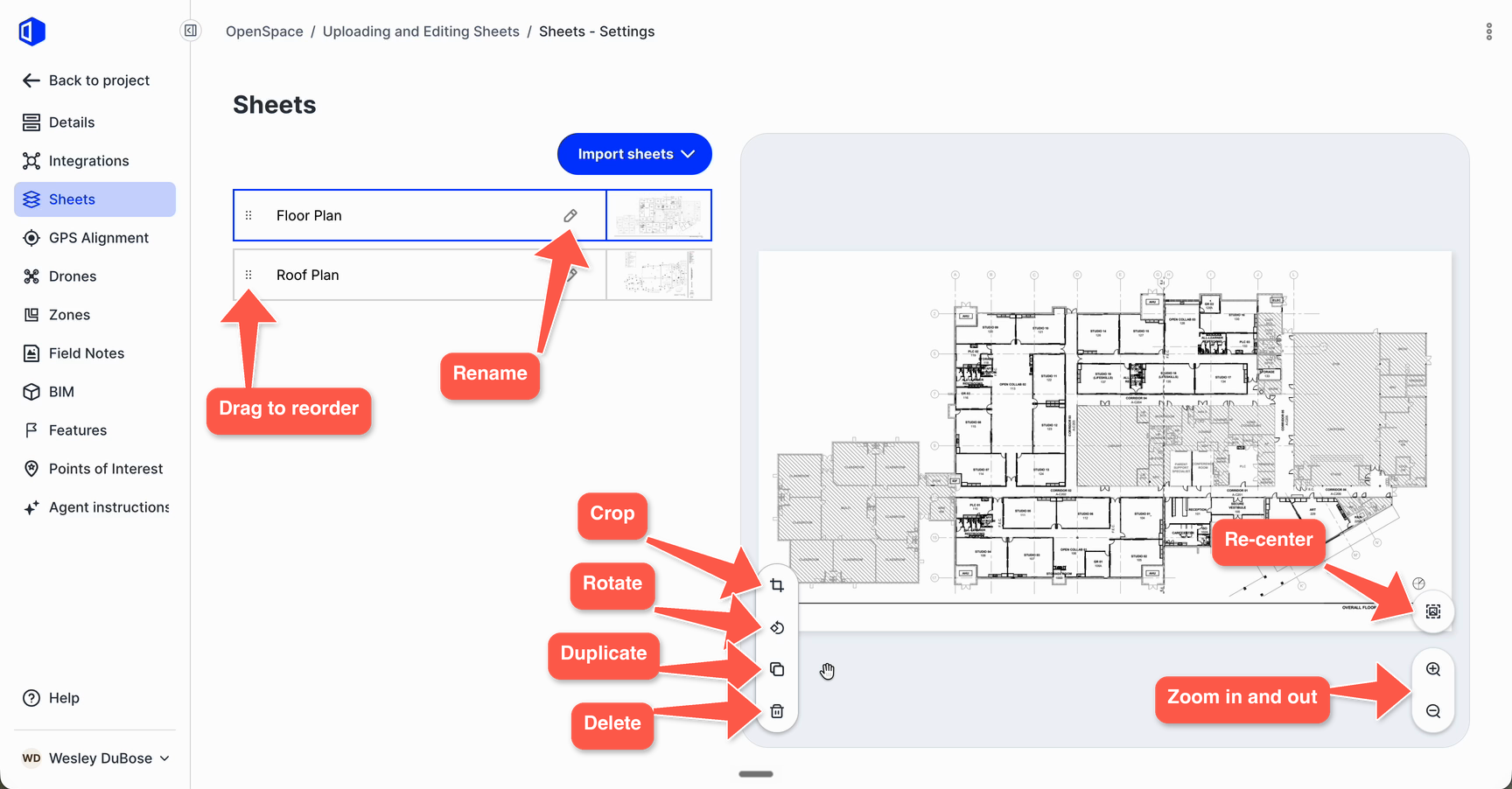

• 在清單中選取圖紙以預覽，然後使用以下工具進行編輯：
  • 重新命名：選取圖紙名稱旁的鉛筆圖示，輸入新名稱，然後選取方框外部。
  • 重新排序：使用圖紙的控制柄或縮圖，將圖紙向上或向下拖曳。
  • 裁剪：選取裁剪圖示，拖曳控制柄框選要保留的區域，然後選取儲存。若要稍後調整裁剪範圍，請再次選取裁剪圖示。
    • 提示：如果一張圖紙顯示多個樓層或區域，請將其裁剪為每張圖紙只包含一個區域。
  • 旋轉：選取旋轉圖示，直到圖紙方向正確，然後選取儲存。
  • 複製：選取複製圖示。副本會顯示在清單頂端，名稱後方會加上數字，例如樓層平面圖 (1)。
    • 提示：若樓層相似，請先上傳一次平面圖，為其涵蓋的每個樓層建立副本，然後重新命名每個副本（例如五樓平面圖和六樓平面圖）。
  • 刪除：選取垃圾桶圖示。
  • 重新置中及縮放：使用預覽畫面右下角的按鈕。
  • 請注意：一旦擷取內容或現場筆記已釘選至圖紙，您便無法再裁剪、旋轉或刪除該圖紙。但仍可重新命名。

在行動版將圖紙上傳至專案

• 登入 OpenSpace 行動應用程式。
• 選取您要上傳圖紙的專案。
• 點選圖紙圖示。

• 在右上角選取編輯，接著選取新增。

• 行動裝置的檔案系統會開啟，供您選取圖紙。
• 在行動裝置上，您只有此時可以編輯圖紙名稱。之後，大多數編輯作業（例如編輯圖紙名稱）都必須在桌面版上完成。

• 選取上傳圖紙。

編輯現有圖紙

可用的編輯選項取決於專案階段，以及與圖紙相關聯的資料（如有）。

在桌面版編輯圖紙名稱

無論圖紙是否已有相關聯的資料，您都可以在專案的任何階段編輯圖紙名稱。

重新排列圖紙

如果您需要在專案期間變更圖紙順序，不受任何限制，且可在行動版和桌面版上完成。有些團隊會在專案期間重新排列圖紙，例如，如果您一週內專注於特定區域，可以將該區域的圖紙移至清單頂端。

• 行動版：
  • 在專案檢視畫面中選取圖紙。
  • 點選右上角的編輯。
  • 點選變更圖紙順序。
  • 按住圖紙，將其向上或向下移動。
• 桌面版：
  • 在專案設定中選取圖紙。
  • 使用圖紙的控制柄或縮圖，將圖紙向上或向下拖曳。

取代圖紙

例如，如果您的一樓圖紙已過時，且您想以新的 一樓圖紙取代，請勿上傳新圖紙。請聯絡 OpenSpace 支援團隊，討論您的圖紙是否適合進行圖紙取代；此操作只能由支援團隊執行。

• 注意：如果新圖紙的配置與目前圖紙相似，這表示我們很可能可以快速取代圖紙。

拆分包含多個樓層的圖紙

在 OpenSpace 中，包含兩個樓層圖面的圖紙無效，因為這可能會導致 BIM 模型對齊等功能無法運作。如果您需要拆分已上傳的圖紙，因為其中包含兩個樓層的圖面（例如一樓和二樓），請依照以下步驟操作：

• 暫停擷取。
• 再次上傳圖紙。複製圖紙，然後在兩張圖紙上分別裁剪出適當的樓層。
• 將圖紙命名為「一樓 New」和「二樓 New」。
• 如果無法輕易判斷擷取內容分別屬於一樓或二樓，請編輯擷取名稱以標示樓層。
• 聯絡 OpenSpace 支援團隊並說明情況。（注意：視需要移動的擷取內容數量而定，我們可能會將您轉介給客戶經理，以提出資料移轉要求；此類要求屬於我們的專業服務。）
  • 以下是您向支援團隊提出要求時應提供的範例：嘿，OpenSpace 支援團隊，我們在專案 [插入連結] 中上傳了一張同時包含一樓和二樓的圖紙，並使用該圖紙進行擷取。可以請你們拆分擷取內容嗎？

刪除圖紙

刪除沒有相關資料的圖紙很簡單——在此情況下，圖紙左下角會顯示垃圾桶圖示。不過，如果圖紙有資料（例如 360 擷取內容（影片及／或相片）、現場筆記或區域），則必須先移除所有資料，才能刪除圖紙。如果您想保留部分或全部資料，請聯絡 OpenSpace 支援團隊，討論可用的選項。

常見問題

如果我沒有圖紙，該怎麼辦？

上傳工地圖紙是讓 OpenSpace AI 發揮魔力的關鍵。不過，替代方案可能包括使用 Google 地圖影像進行工地配置漫遊，或使用麥克筆或軟體工具繪製樓層平面圖。

取代圖紙是否會產生額外費用？

在大多數情況下，標準圖紙取代服務已包含在我們的支援服務中。不過，被認定為過量或超出正常支援範圍的要求，可能會產生額外費用。

• 「過量」是指任何需要超過一小時專用資源的要求。
• 「圖紙取代」是指以新版本取代專案中現有圖紙的流程，通常發生在目前圖紙已過時或已更新為更精確的資訊時。

如果您的圖紙取代要求涉及複雜修改、多張圖紙，或會影響已連結擷取內容或專案資料的重組，OpenSpace 可能會評估額外費用。所有此類要求均須經 OpenSpace 審查及核准。

如果您有任何其他問題，請透過 support@openspace.ai 聯絡 OpenSpace 支援團隊。
