權限

在將您的 BIM 模型與平面圖校正之前,必須進行 360° 影像拍攝:

• 下載 OpenSpace 行動 app
• 拍攝專案中的第一筆 360 影像拍攝。

您的 360° 影像拍攝內容上傳並發佈到專案後,就可以按照以下步驟上傳模型並開始使用 BIM Compare。

BIM Compare 的設定步驟:

1. 登入您的本地 OpenSpace web 伺服器。

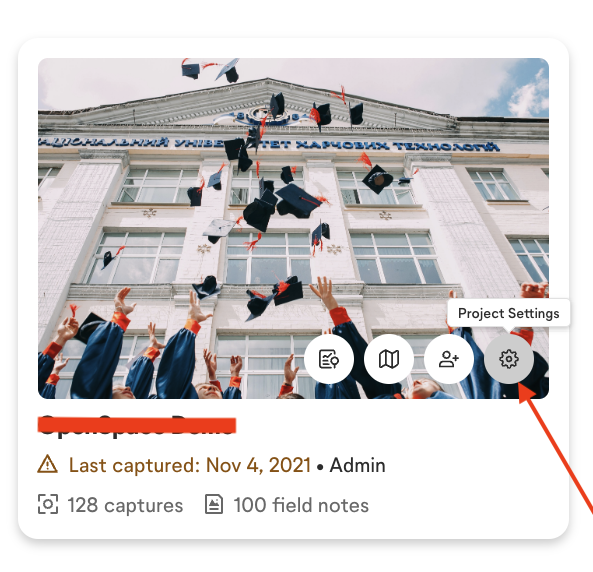

2. 選擇專案並前往您的專案設定頁面。

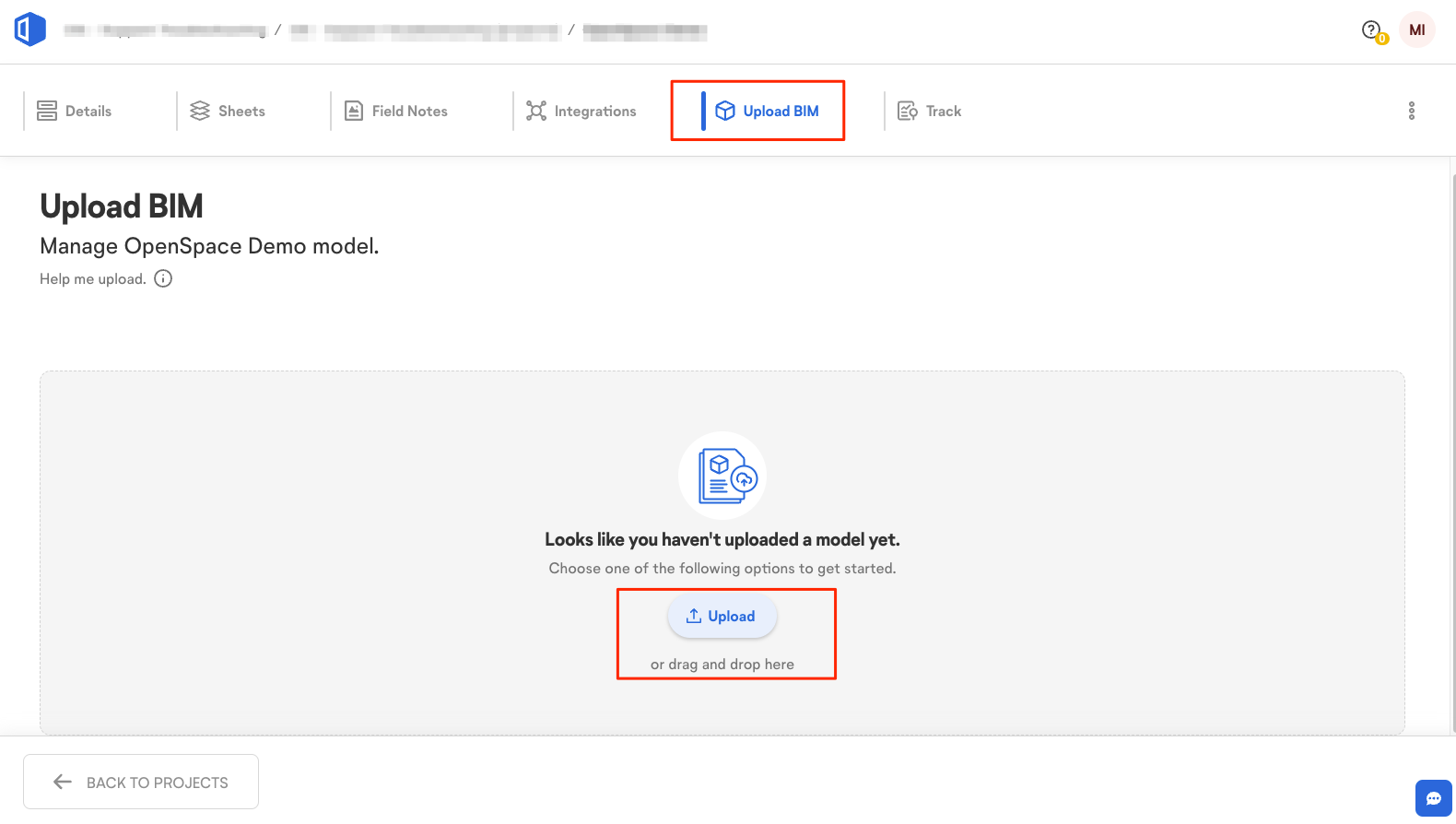

3. 前往「上傳 BIM」分頁。
4. 上傳您的模型！

請查看下方提示,了解上傳前如何準備模型來提升在 BIM Compare web 檢視器中的可用性和效能。

關於模型的數量,大小和效能的說明

請注意,OpenSpace Capture 的每個專案可以上傳一個模型。每個模型最多 4GB,但我們建議模型不要超過 1GB,更多關於這項建議的資訊,請見本文後段。

若需要上傳多個模型—例如要將大型檔案拆分,或上傳個別交易檔案—可以透過 OpenSpace BIM+ 進行,請與您的 OpenSpace 專員聯絡來設定訂閱。

若您的專案沒有 OpenSpace BIM+,而需要能夠在 BIM Compare 中查看來自多個來源檔案的 BIM 模型元件,建議上傳單一個複合 NWD 或 IFC 檔案,包含您的專案中的所有內容:複合模型（有時被稱為協調模型）。

web 檢視器的效能,例如 BIM Compare 的 BIM 檢視器,主要受限於瀏覽器的記憶體管理。為了在 OpenSpace 中獲得最佳的 BIM 檢視器瀏覽體驗,建議您使用 Chrome。我們也建議您將瀏覽器更新到最新版本,因為瀏覽器更新通常會改善記憶體管理,進而提升 BIM 檢視器的效能。

模型本身的特性也會影響任何 BIM 檢視器載入模型的速度和效能。以下三個因素會影響效能:

1. 模型複雜性:組件中的節點數量/「模型樹」
2. 模型複雜性:需要呈現的不同網格 / 材質數量
3. 模型大小:模型檔案大小
   • 由於「模型複雜性」在不開啟和檢驗個別檔案的情況下較難評估,我們有時會使用檔案大小作為替代並推測複雜性,較大的檔案通常在上述兩點方面也更為複雜。

NWD 檔案提示:

1. 小於 1GB 的模型檔案在 BIM 檢視器中的效能最佳。（雖然您可以上傳最最大 4GB 的模型檔案,但如果模型較複雜,可能會遇到效能問題。）
2. 即使是較小的模型檔案,複雜性仍然是影響 BIM 檢視器效能的最大因素。如果您的模型在 BIM Compare 檢視器中遇到效能問題,或者上傳較大的模型檔案時遇到問題,最佳的 web 檢視器效能改善方法是排除不必要的幾何結構,這樣可以同時減少模型檔案大小和複雜性。請思考需要在 OpenSpace 中查看的模型重要部分,匯出需要上傳至 OpenSpace 的模型之前,請排除不需要的類別或元件,尤其是複雜的內容。
3. BIM Compare 檢視器中不支援 NWD 檔案的 Saved Viewpoints,因此建議從 Navisworks 匯出 NWD 檔案之前將其移除。
   • 請注意,若您的專案有 OpenSpace BIM+,可以使用已儲存的視圖功能以在 OpenSpace 建立並重新查看視圖,就像 Navisworks 的 Saved Viewpoints 或 Revizto 的 Viewpoints。
4. BIM 檢視器可與 Autodesk 的 Forge Viewer API 整合,因此與 Forge Viewer 相容的任何檔案類型都可接受（NWD,RVT,FBX 等等）。請點擊 此處查看 Autodesk 的 Forge Viewer API 所支援的檔案格式明確列表。

請注意,若上傳新的模型到您的 OpenSpace 專案,且若該模型的座標系統並未並未變更,新模型應在上傳處理完成後盡快進行校正！!

Revit 檔案提示:

發布設定

發佈 Revit 模型時,預設的 3D 檢視和所有 2D 圖預設都會發佈。想自訂哪些 BIM 元件會出現在 BIM Compare 中,可以使用以下兩種方法之一:

1. 自訂 RVT 檔案中的 Active View Set:
   • 前往 Autodesk 發佈設定協助文章,適用於 BIM360 和 ACC Build 客戶,但同樣的步驟對自訂 OpenSpace 檔案的檢視設定也有幫助。以下是步驟概覽,請見 此文章來了解更多詳細說明:
     • 以 Revit 電腦程式開啟 RVT
     • 前往「協作 > 管理模型面板 > 發佈設定」。
     • 在 OpenSpace 中選擇想要查看的 3D 檢視和其他檢視,並確保它們位於啟用的檢視集中。
     • 儲存變更至 RVT 檔案。
     • 重新上傳修改後的 RVT 至 OpenSpace。
2. 匯出為 NWC 檔案:
   • 請注意,對於「負擔」非常大的 RVT 檔案,匯出成 NWC 檔案可以改善在 BIM Compare 等 web 檢視器中的效能。因此若您的 RVT 檔案非常龐大,您可能會想要使用這個方法,而非前面提到的第一個方法。
     • 若您上傳 RVT 檔案而沒有按照上面提到的方法一來自訂發佈設定,Autodesk 檢視器將預設使用您 Revit 檔案中的「預設 3D」檢視（通常稱為「{3D}」)。我們的上傳流程無法讓使用者選擇這項檢視之外的其他特定 3D 檢視,也無法讓使用者指定 Revit 模型的相位,因此在名為「{3D}」的檢視中所顯示的 Revit 模型所有幾何體和相位,都將被上傳到 OpenSpace 並可供檢視。
     • 針對這個方法,我們建議您在 Revit 中建立一個 3D 檢視,僅包含您想要在 OpenSpace 中查看的模型幾何體。將此檢視設定命名為「OpenSpace 匯出」或類似名稱,然後將此檢視匯出為 .NWC 檔案上傳到 OpenSpace。
       1. 想使用這項匯出方法,必須下載並安裝 Autodesk Navisworks Add-in for Revit.
     • 匯出的 .NWC 檔案將僅包含您所設定的「OpenSpace 匯出」3D 檢視中可看到的幾何體。
     • 對於未來的上傳,如果您在最初上傳到 OpenSpace 之後又更新了 Revit 檔案,請繼續使用 Revit 中已保存的「OpenSpace 匯出」3D 檢視,匯出模型的更新版本,然後上傳到 OpenSpace。

Revit 模型中的關聯檔案

請注意,即使是中心模型,Revit 模型中的關聯檔案仍然不包含在 Revit 檔案本身。因此若您將包含關聯檔案的 Revit 模型上傳到 OpenSpace,這些關聯檔案將不會出現在 BIM 檢視器中。

Revit 房間

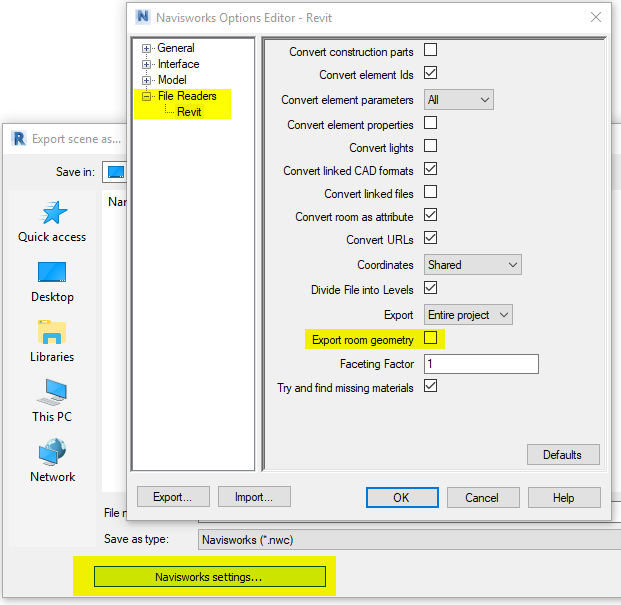

OpenSpace 不支持從 Revit 模型匯入房間。若您將 Revit 檔案匯出成 .NWC 檔案以減小檔案大小,建議在 Navisworks 選項編輯器中取消勾選「匯出房間幾何體」選項（請參考下方的 Autodesk 畫面截圖）。

裝置/使用提示

最低規格

要使用基本功能,建議網速至少 5-10 Mbps。

Apple 裝置:

• iPhone:iPhone 8 以上機種
• iPad:iPad 第 6 代以上機種

Android 裝置:

• 作業系統:Android 11 以上
• RAM:4 GB 以上的 RAM

Windows 裝置:

• 作業系統:Windows 10
• RAM:4 GB 以上的 RAM

Mac 裝置:

• 作業系統:macOS Mojave（10.14）以上
• 處理器:Intel Core i3 以上
• RAM:4 GB 以上的 RAM

上述規格是在行動裝置上運行 BIM Compare 基本功能的實際最低需求。裝置規格低於上述標準的使用者可能會遇到效能低落及功能受限的情況。

建議規格

為達最佳效能,建議網速至少 30-50 Mbps。

Apple 裝置:

• iPhone:iPhone XR 以上
• iPad:iPad Pro 第 3 代以上

Android 裝置:

• 作業系統:Android 13 以上
• RAM:6 GB 以上的 RAM
• 品牌:Google Pixel,三星

Windows 裝置:

• 作業系統:Windows 10 以上
• RAM:8 GB 以上的 RAM

Mac 裝置:

• 作業系統:macOS Catalina（10.15）以上
• 處理器:Apple M1 晶片以上
• RAM:8 GB 以上的 RAM

上述建議規格可確保使用 BIM Compare 時獲得更流暢,快速且可靠的體驗。這些規格能處理更複雜的任務,更大的檔案以及更強力的圖形處理需求。

或有其他問題,請透過 support@openspace.ai 聯絡 OpenSpace 客服團隊。
