Superposiciones de Drones

Descripción general

Con nuestra herramienta de superposición de drones en OpenSpace Air, puedes comparar capturas de drones con condiciones existentes, diseños y planos para evaluar rápidamente el progreso, detectar problemas y planificar la siguiente fase de trabajo. OpenSpace Air facilita la alineación precisa de documentos de planos comunes con tus capturas de drones. Una vez que un documento de superposición ha sido alineado, la superposición estará disponible en todos los ortomosaicos existentes y futuros.

Nota: La herramienta de superposición admite archivos en formatos PDF, PNG y JPG de hasta 2 GB.

Permisos

Cómo subir un archivo para superponer

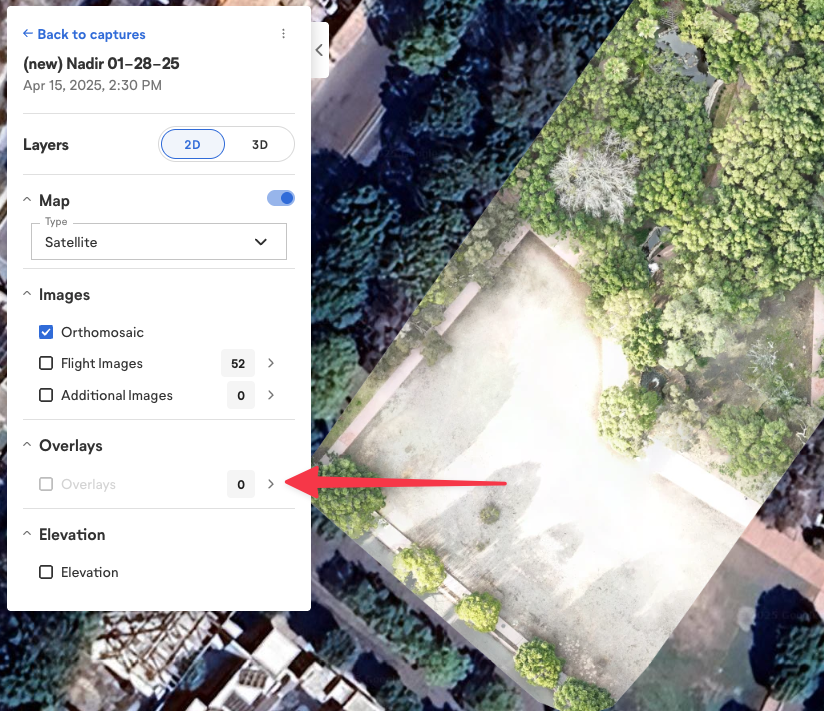

• Haz clic en la flecha junto a Superposiciones en la barra lateral de capas para ir a la lista de superposiciones.

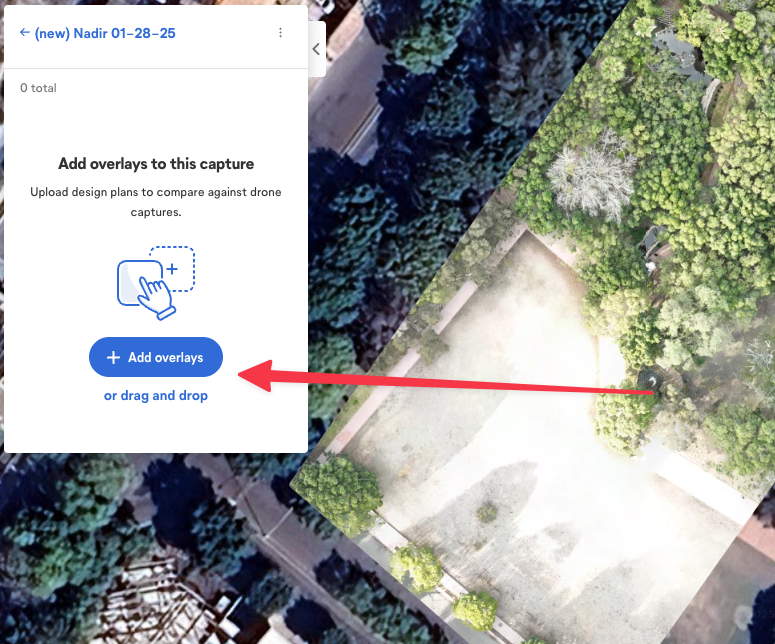

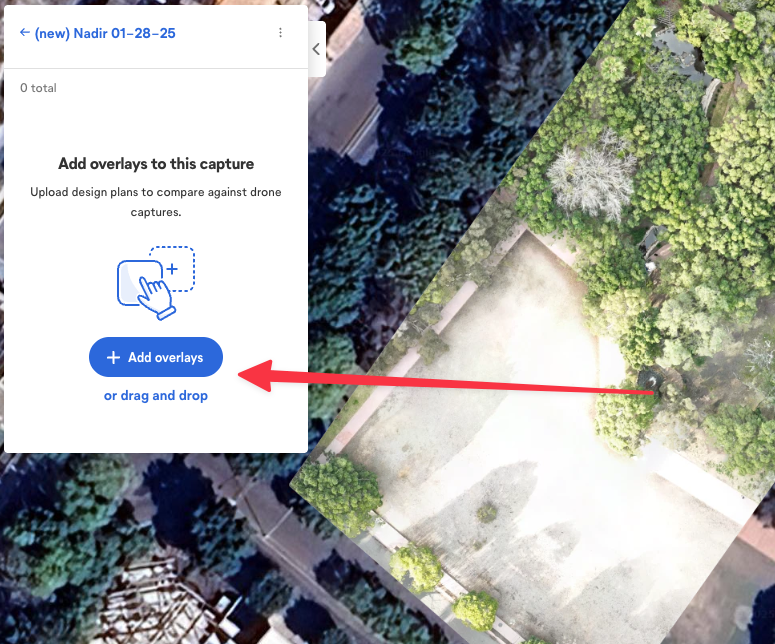

• Selecciona Agregar superposiciones o arrastra y suelta los documentos PDF que deseas superponer.
  • Si ya has subido archivos y quieres subir más, haz clic en el botón + en la esquina superior derecha de la lista de superposiciones.

Cómo alinear una captura de drone y una imagen de superposición

La herramienta de alineación sigue un flujo de trabajo simple de registro por puntos. Puedes registrar un tercer punto opcional para mayor precisión.

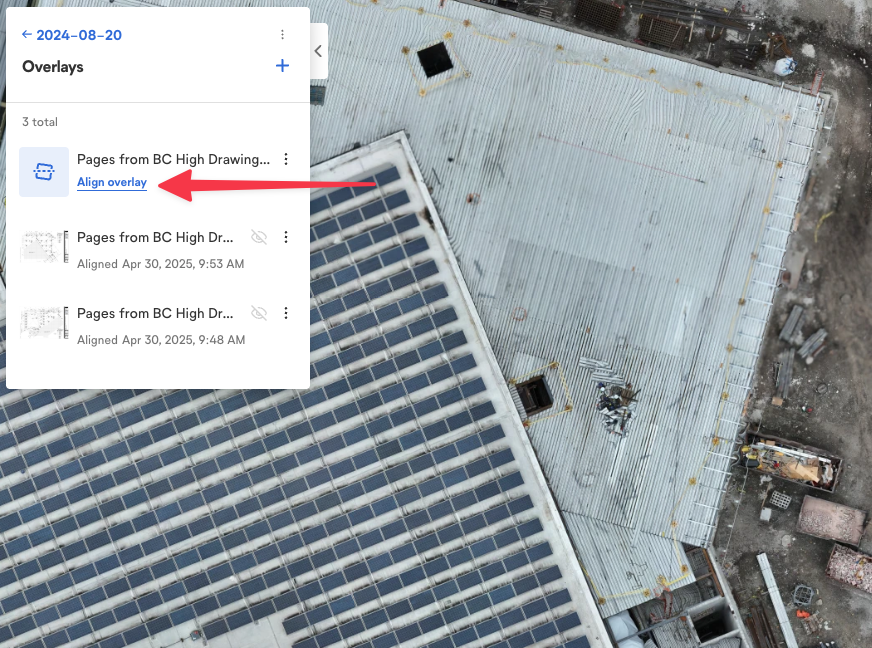

• Haz clic en Alinear superposición bajo el archivo que deseas alinear.

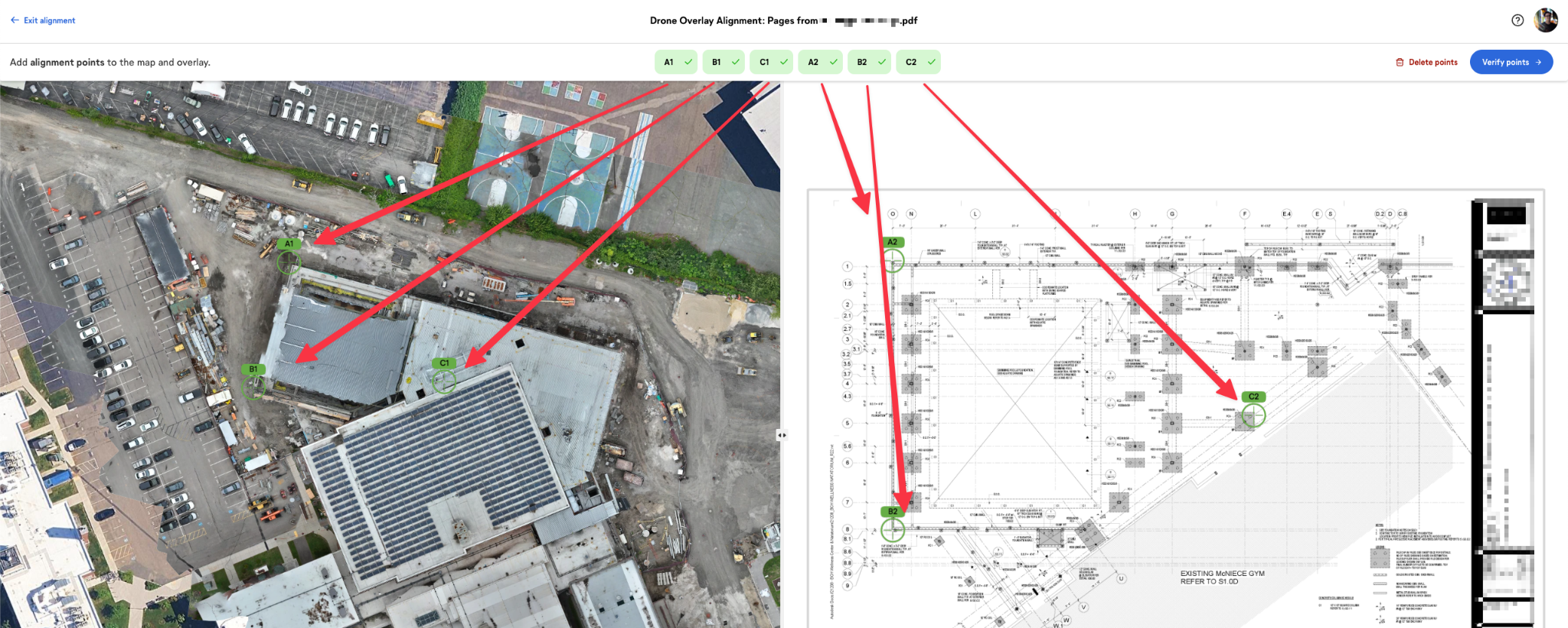

• Luego selecciona el punto A1 en el ortomosaico (izquierda) y A2 en el documento del plano (derecha). Repite para los puntos B y C (opcional).
  • Para editar un punto existente, haz clic en uno de los botones A, B o C en el menú superior. Esto activará los puntos. Cuando hagas clic en el orto o en el documento del plano, el punto asociado se moverá.
• Haz clic en Verificar puntos en la esquina superior derecha. Se mostrará una vista previa de la superposición en el orto.
• Para ajustar los puntos, haz clic en Editar puntos.
  • Si la alineación parece correcta, haz clic en Listo.
• Haz clic en Listo para procesar el registro por puntos.
  • El procesamiento tarda aproximadamente de 5 a 10 minutos, dependiendo del tamaño del documento de superposición y del área del mapa.

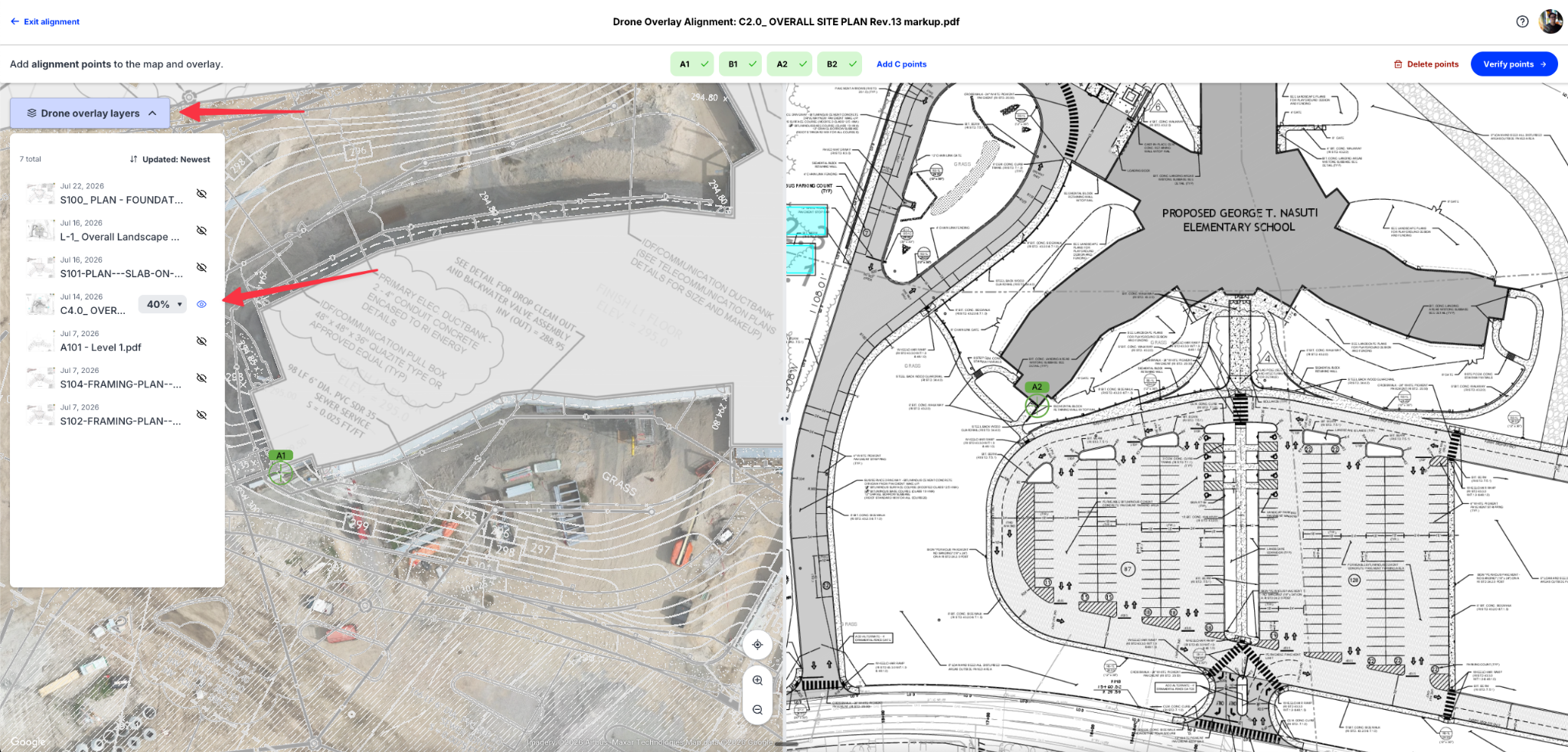

Durante la preconstrucción y licitación, cuando no hay estructuras identificables para alinear la superposición en el mapa, la alineación puede hacerse contra una superposición existente. Primero, superpone un plano del sitio en el mapa que incluya carreteras cercanas. Luego puedes alinear planos detallados al plano general del sitio para ver dónde se levantarán las estructuras.

Consejos

• Registrar tres puntos debería mejorar la precisión de la alineación.
• Acércate antes de hacer clic en una ubicación.
• Selecciona puntos que estén alejados entre sí.

Ver imagen de superposición para capturas de drones

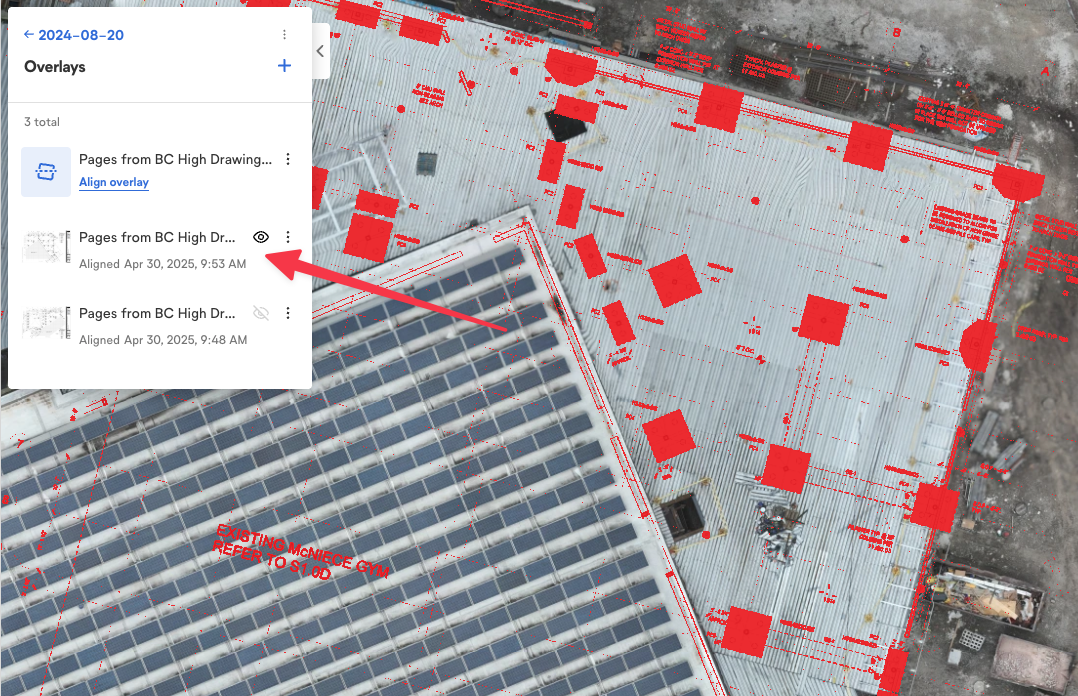

Puedes activar las superposiciones que han sido procesadas haciendo clic en la casilla de verificación Superposiciones en la lista de todas las capas de datos 2D o haciendo clic en la flecha junto a Superposiciones para acceder a la lista de superposiciones. Puedes activar superposiciones individuales en la lista haciendo clic en el icono de ojo junto a cada archivo.

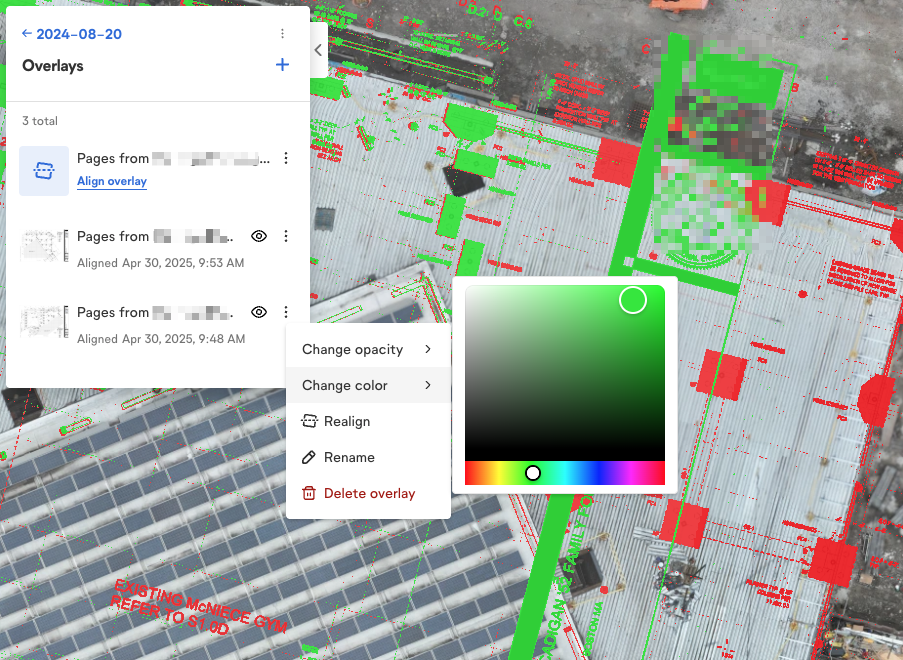

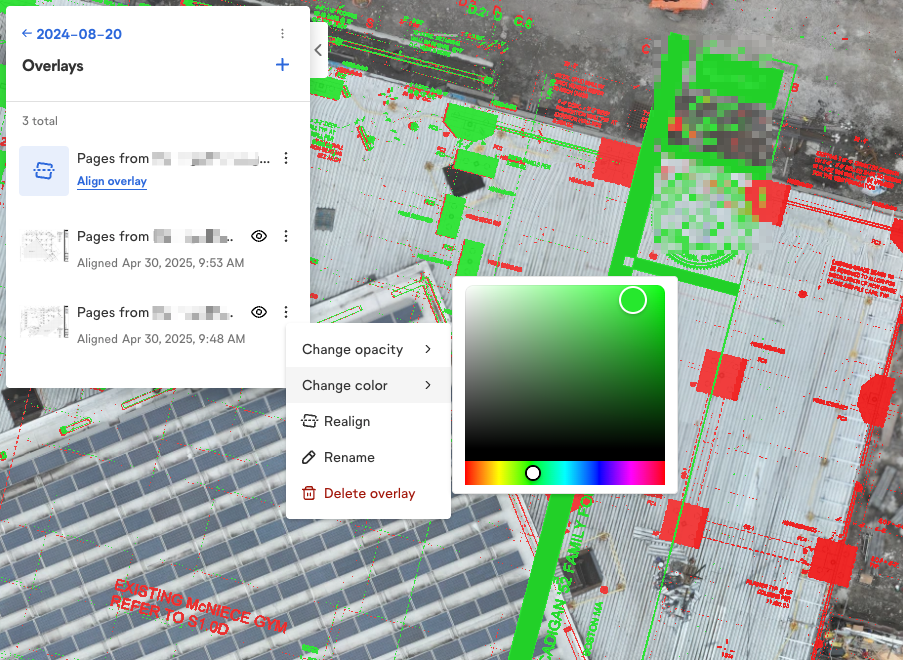

Para ajustar la opacidad y el color de las superposiciones, haz clic en los tres puntos verticales. También puedes renombrar, realinear y eliminar superposiciones desde este menú.

Si tienes alguna pregunta adicional, por favor contacta al equipo de soporte de OpenSpace en support@openspace.ai.
