Descripción general
OpenSpace Air le permite crear mediciones directamente en los resultados del procesamiento de su dron, incluidas distancias lineales, distancias 3D, pendientes, áreas y volúmenes. No se necesitan herramientas adicionales ni exportar datos. En este artículo se explica cómo crear y administrar mediciones, elegir una superficie de comparación para los cálculos de volumen, exportar mediciones a un archivo CSV y usar puntos de control virtuales para mantener las mediciones alineadas entre vuelos.
Permisos
| Tarea | Visualizador | Editor | Administrador del sitio | Administrador de la organización |
| Crear mediciones | ✓ | ✓ | ✓ | |
| Editar sus mediciones | ✓ | ✓ | ✓ | |
| Editar otras mediciones | ✓ | ✓ |
En OpenSpace Air, puede crear varias mediciones en los resultados del procesamiento de su dron, incluidas distancias lineales, distancias 3D, pendientes, áreas y volúmenes, sin necesidad de herramientas adicionales ni de exportar datos.

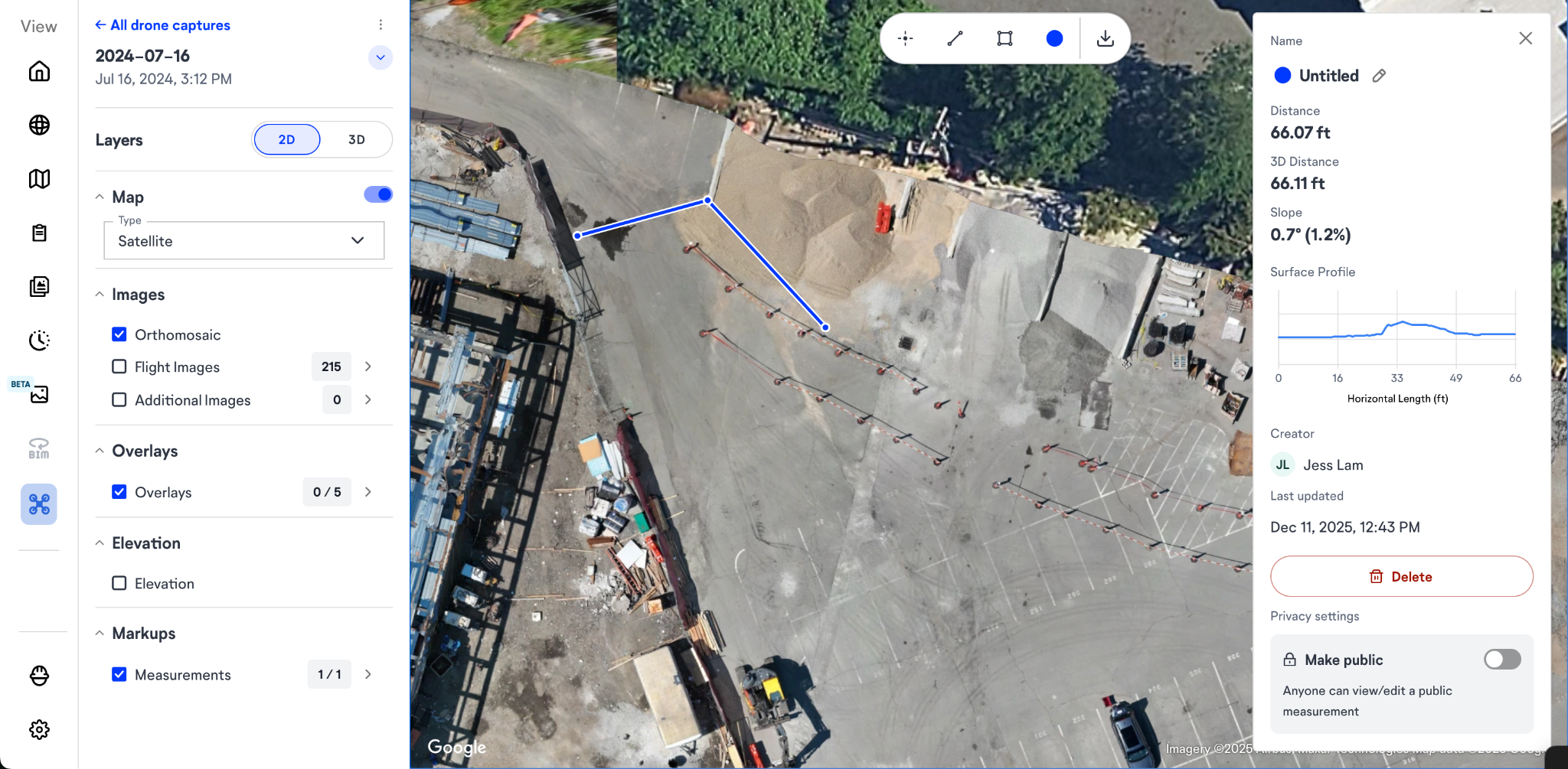

Herramienta de medición de distancias
La herramienta de medición de distancias se encuentra en la barra de menú, en la parte superior central de la pantalla.
- Seleccione la herramienta de medición de distancias.
- Haga clic para seleccionar cualquier cantidad de puntos en su imagen ortomosaica y calcular la distancia entre ellos.
- Haga doble clic para dejar de indicar puntos.
OpenSpace Air mostrará la distancia lineal, la distancia 3D y la pendiente. También generará un perfil de superficie de la trayectoria cubierta por la línea de medición.
Opciones de medición
La ventana de información de una medición de distancia muestra lo siguiente:
- El nombre del usuario que creó la medición
- La fecha en la que se actualizó por última vez
- Una opción para eliminar la medición
- (Nota: Solo el creador de la medición y los administradores del sitio pueden eliminar una medición.)
- Una opción para etiquetar la medición
- La posibilidad de cambiar el color de la medición para ayudar a diferenciarla de otras y contrastarla con el fondo

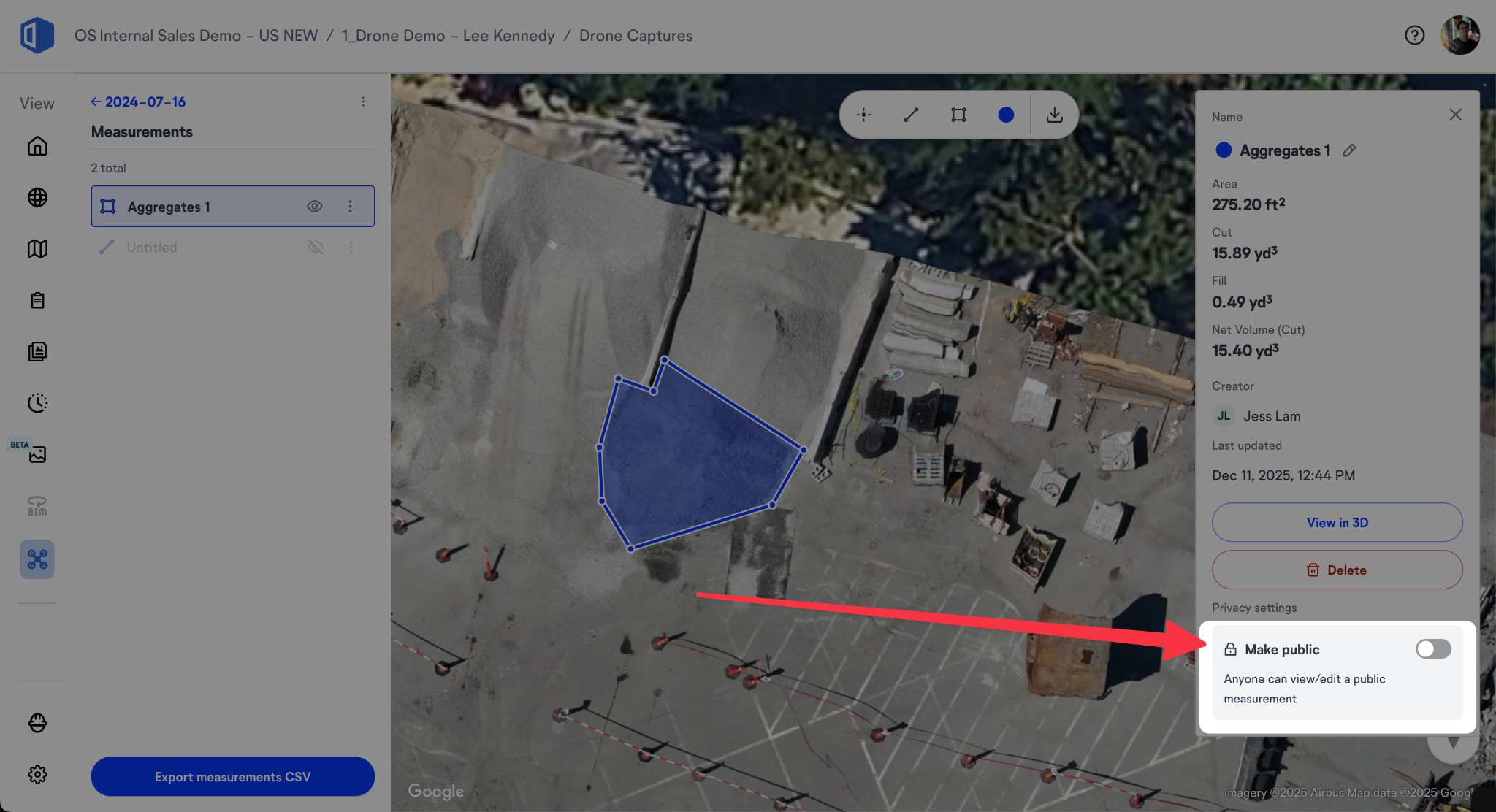

Mediciones privadas y públicas
- Las mediciones nuevas son privadas de forma predeterminada para que pueda validar el trabajo antes de compartirlo y reducir el desorden.
- Active el interruptor Hacer pública para hacer pública la medición y ponerla a disposición de todos en el proyecto. (Nota: Solo el creador de la medición puede hacer que una medición sea pública o privada.)
Medición de áreas y volúmenes
La herramienta de áreas y volúmenes se encuentra a la derecha de la herramienta de medición de distancias. Esta herramienta se usa normalmente para medir acopios.
- Seleccione la herramienta de áreas y volúmenes.
- Amplíe la imagen sobre el acopio.
- Coloque puntos alrededor del acopio para dibujar un polígono que cubra el área.
Una vez que el polígono esté completo, aparecerá la ventana de información, que mostrará lo siguiente:
- Los pies cuadrados
- Los valores de corte y relleno
- El volumen neto calculado a partir del acopio
- El usuario que creó la medición
- Una opción para cambiar el nombre de la medición

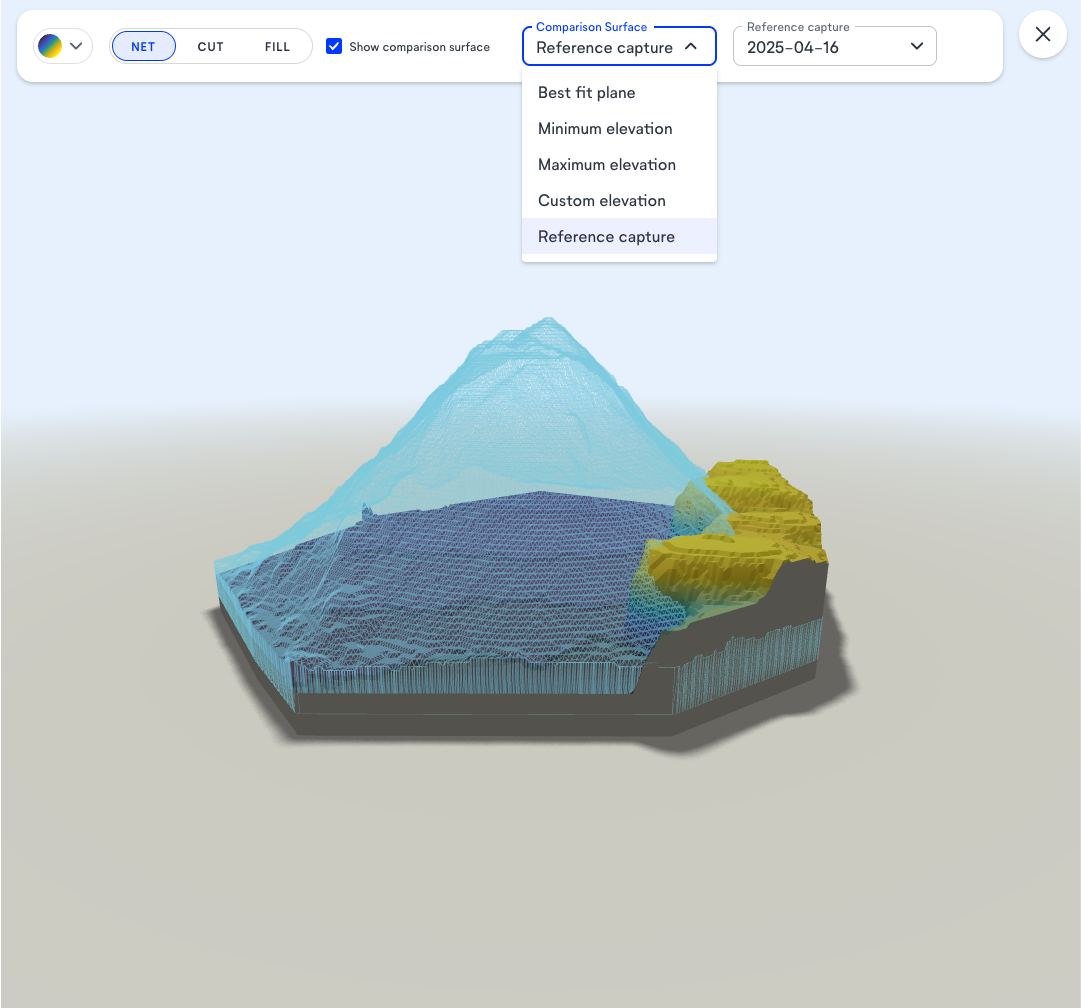

Elección de una superficie de comparación
Al calcular el volumen, OpenSpace Air compara el terreno dentro de su polígono con un plano de referencia plano: la superficie de comparación. La superficie de comparación determina qué se considera «corte» (material retirado) y «relleno» (material agregado), por lo que es importante elegir la adecuada para su flujo de trabajo.
Para seleccionar una superficie de comparación:
- Seleccione una medición de polígono para abrir el diálogo de medición.
- Expanda la configuración de Medición en la parte inferior del diálogo.
- Haga clic en el menú desplegable Superficie de comparación y elija una de las siguientes opciones:
| Superficie de comparación | Cómo funciona |
| Plano de mejor ajuste | Un plano derivado matemáticamente y ajustado al terreno dentro de su polígono. Esta es la opción predeterminada. |
| Elevación mínima | Un plano plano establecido en el punto más bajo dentro del polígono. Es útil para medir el material total por encima de un punto bajo conocido. |
| Elevación máxima | Un plano plano establecido en el punto más alto dentro del polígono. |
| Elevación personalizada | Un plano plano situado en una elevación que usted especifique; es útil cuando tiene una cota objetivo con la cual comparar. Introduzca el valor en el campo que aparece. |
| Captura de referencia | Compara el terreno del vuelo actual con el terreno de un vuelo anterior; es útil para hacer un seguimiento de cuánto material se ha movido entre vuelos. Seleccione la captura anterior en la lista que aparece. |
Los valores de corte, relleno y volumen neto se actualizan automáticamente cuando cambia la superficie de comparación.
Nota: Si selecciona Captura de referencia y elige la misma captura que está viendo actualmente, las estadísticas de volumen no estarán disponibles. Seleccione una captura diferente para calcular el corte y el relleno.

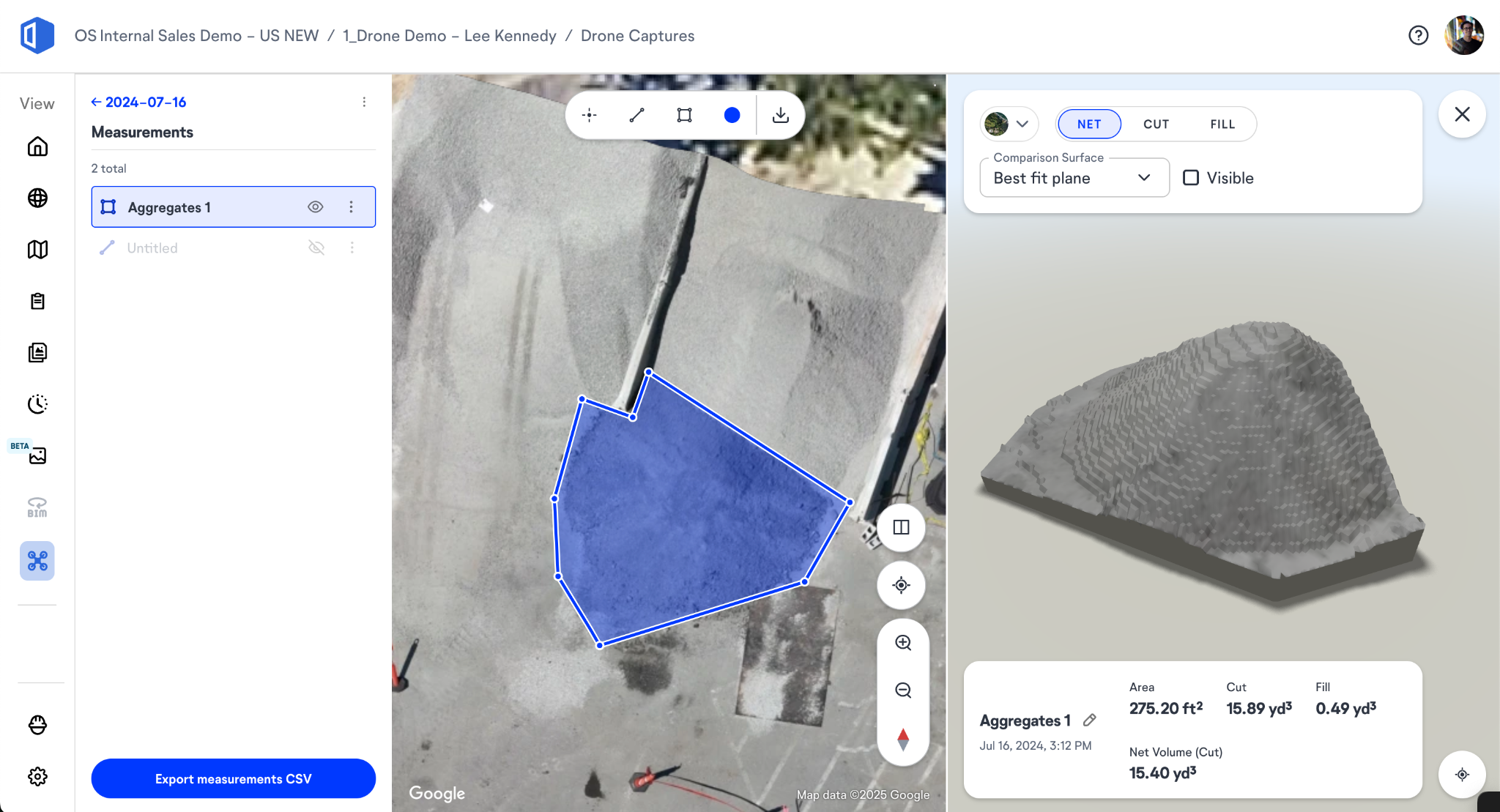

Vista 3D y personalización
- Ver en 3D: Seleccione Ver en 3D para abrir una pantalla dividida que le permita inspeccionar qué cubre el polígono dentro de un entorno 3D. Esta vista le ayuda a asegurarse de que la medición no incluya objetos no deseados ni elementos circundantes del sitio.
- Visualización del volumen: Elija mostrar solo el volumen neto, el corte o el relleno.
- Esquema de colores: Puede cambiar el esquema de colores del acopio si lo desea.
- Ubicación de la información: En la parte inferior de la pantalla se muestra la información del área, el corte, el relleno y el volumen neto.

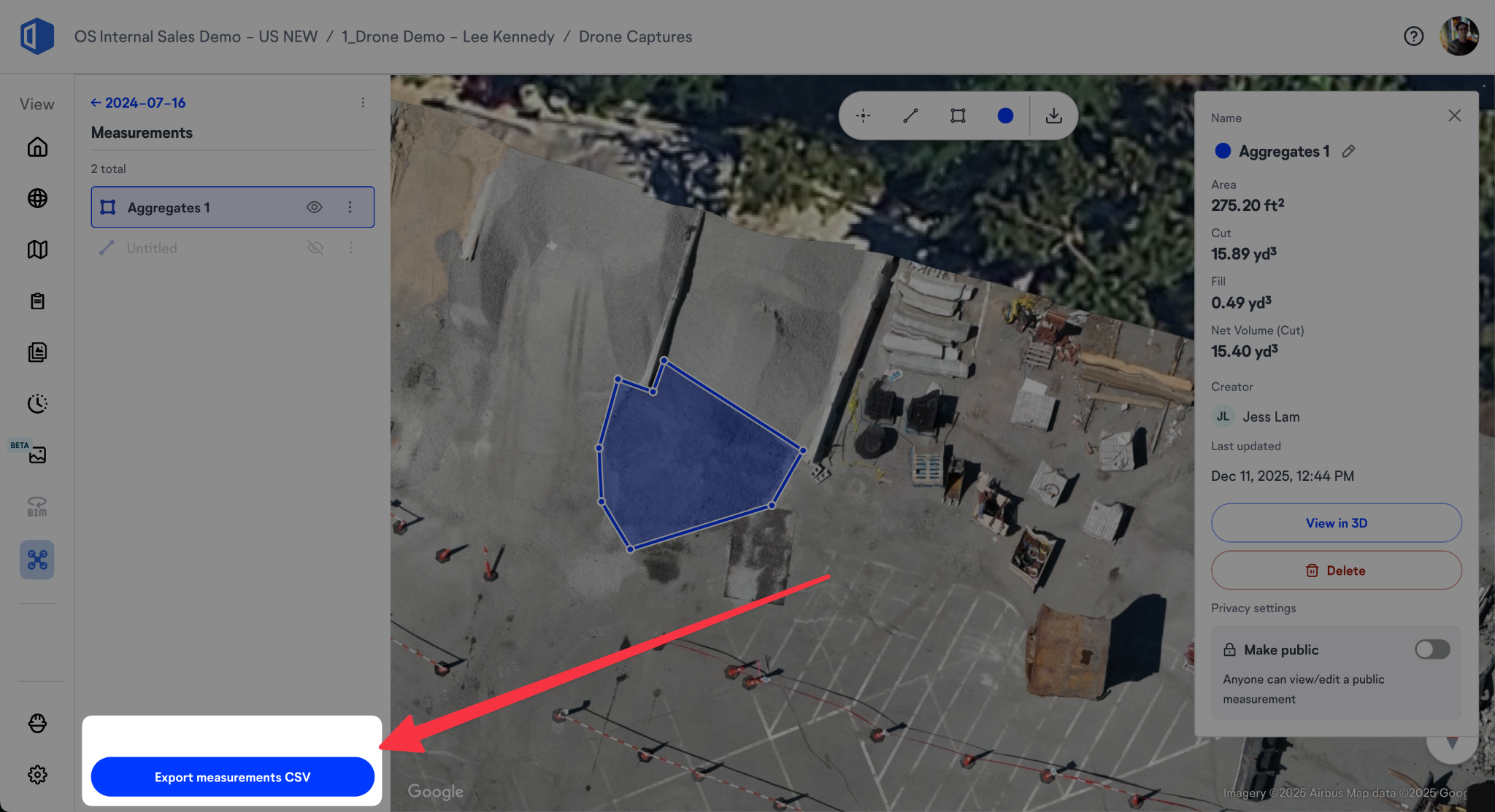

Informe de mediciones
Puede exportar las mediciones en formato CSV.
- Vaya al menú de mediciones en el lado izquierdo de la pantalla.
- Seleccione intervalos de fechas para definir cuántos vuelos desea incluir en el informe.
- Seleccione todas las mediciones que desea incluir en el informe.
- Haga clic en Exportar mediciones CSV.
Mediciones precisas a lo largo del tiempo con puntos de control virtuales
Para garantizar que los polígonos de volumen y las mediciones de distancia se alineen correctamente en todos los vuelos, recomendamos usar puntos de control virtuales (VCP).
- Los VCP garantizan que todas las imágenes ortomosaicas y los modelos de elevación resultantes correspondan a la misma ubicación.
- Si se usaron VCP, una medición de distancia aparecerá en la misma ubicación en todos los vuelos alineados.
- Es probable que cualquier vuelo que no esté alineado con la misma ubicación que los demás muestre discrepancias en la ubicación de las mediciones creadas en otros vuelos.
Consulte nuestro artículo de soporte para comenzar a usar Puntos de control virtuales.
Si tiene preguntas adicionales, comuníquese con el equipo de Soporte de OpenSpace en support@openspace.ai.
