Uso de Puntos de Control Terrestre

Descripción general

Los Puntos de Control Terrestre (GCP, por sus siglas en inglés) le permiten lograr una precisión de nivel topográfico en todos los resultados del dron: ortomosaicos, modelos de elevación y cálculos de volumen. Al cargar coordenadas de referencia conocidas y etiquetarlas en sus imágenes de dron antes del procesamiento, OpenSpace Air puede corregir la deriva posicional y producir resultados georreferenciados según sus especificaciones y consistentes en cada vuelo.

Los conjuntos de GCP se gestionan a nivel de sitio y pueden reutilizarse en múltiples capturas. También puede configurar un sistema de referencia de coordenadas (CRS) para su sitio en cualquier momento, incluso si no está utilizando GCP.

Antes de comenzar: Los GCP deben estar en formato WGS84 (EPSG:4979): latitud y longitud en grados decimales, con elevación en metros sobre el elipsoide WGS84. Si sus GCP están en otro sistema de coordenadas (por ejemplo, NAD83, State Plane, NAVD88), deberá convertirlos primero. Consulte a su representante de ventas de OpenSpace para obtener instrucciones sobre la conversión de CRS.

Permisos

Paso 1: Configure su sistema de referencia de coordenadas

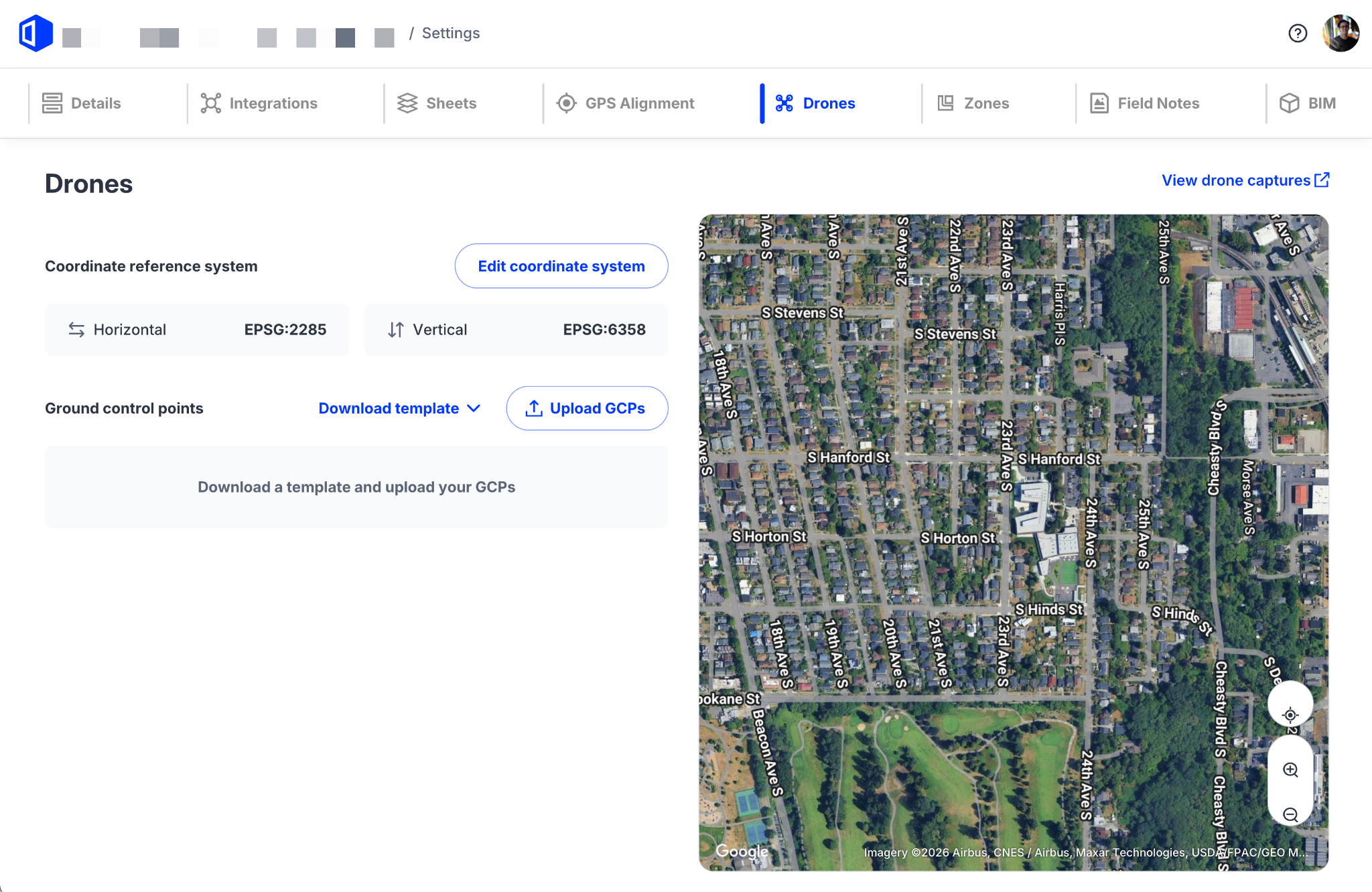

1. Navegue a la página de Configuración de Dron de su sitio.

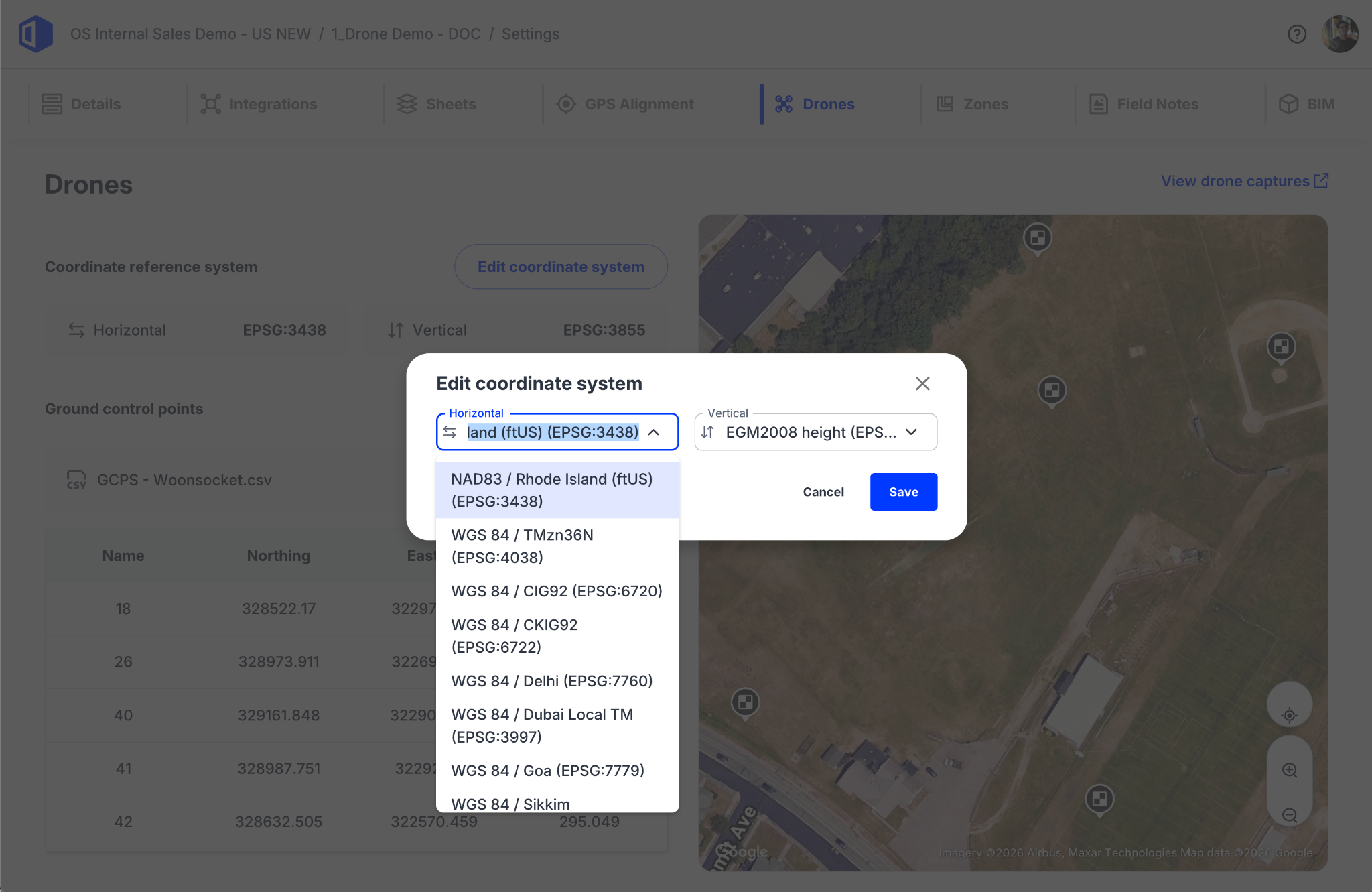

2. En Sistema de Referencia de Coordenadas, configure su CRS horizontal y vertical.
3. El valor predeterminado es WGS84. Si su proyecto utiliza un CRS diferente, actualícelo antes de cargar los GCP.

Nota: Puede establecer un CRS para su sitio en cualquier momento, independientemente de si está utilizando GCP o no.

Paso 2: Cargue las coordenadas de sus GCP

1. En la página de Configuración de Dron, navegue a la sección de Puntos de Control Terrestre.
2. Haga clic en Descargar plantilla y seleccione la plantilla que coincida con el formato de sus datos:
   • Latitud/Longitud + Metros
   • Latitud/Longitud + Pies
3. Complete sus datos de GCP: nombre del punto, latitud, longitud y elevación.
4. Haga clic en Cargar CSV y seleccione su archivo completado.
   • OpenSpace Air reconocerá automáticamente variaciones comunes en los nombres de columnas (por ejemplo, "lng" para longitud).
   • Se requieren al menos 3 puntos GCP.
   • Sus puntos serán validados y previsualizados en el mapa.
5. Revise la previsualización del mapa para confirmar que sus puntos están en las ubicaciones esperadas.

Paso 3: Asocie los GCP con una captura

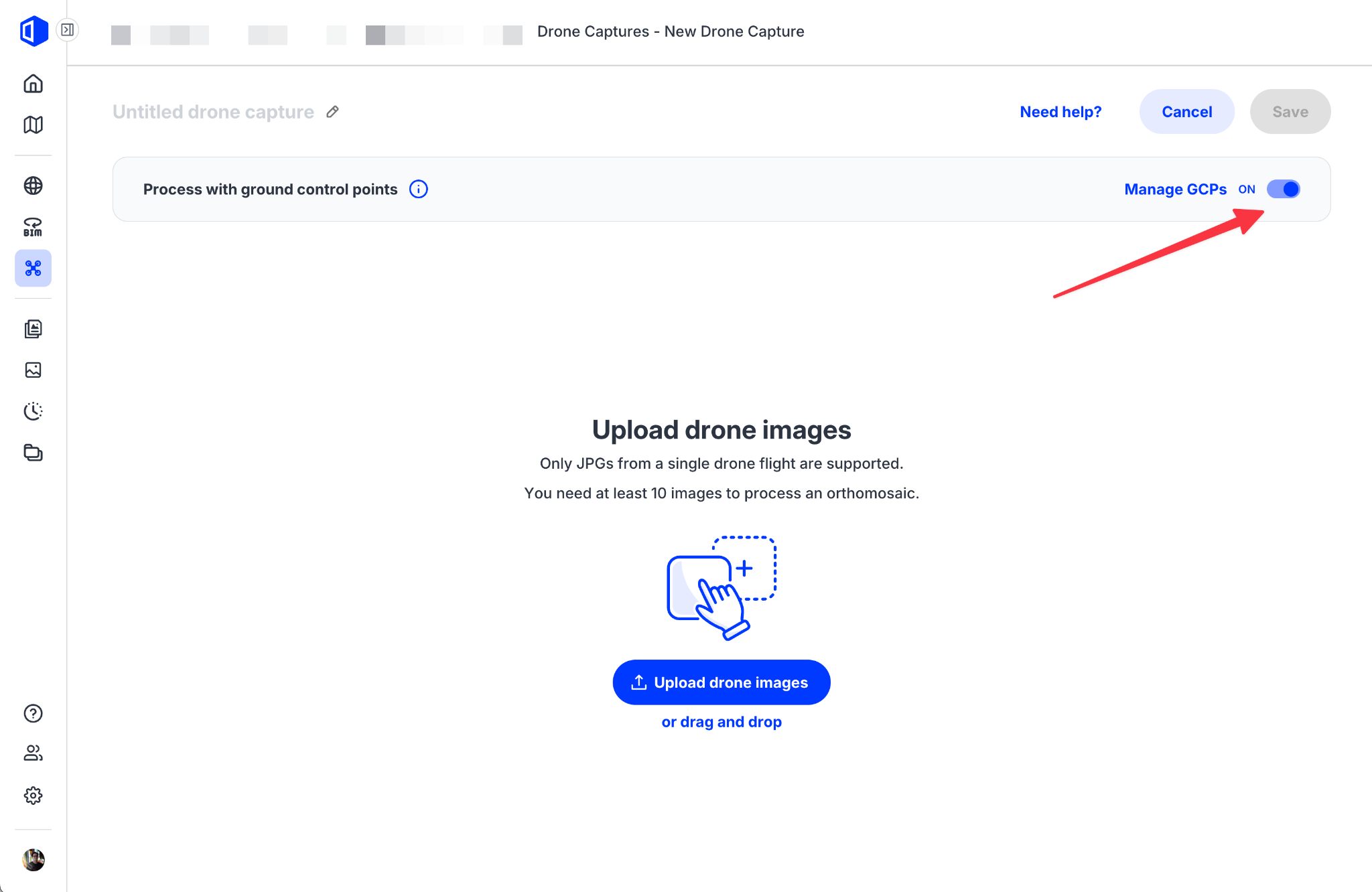

1. Al cargar una nueva captura de dron, haga clic en Agregar GCP en el diálogo de carga.
2. El conjunto de GCP existente de su sitio se mostrará automáticamente. Haga clic en Aplicar para asociarlo con la captura.
3. El estado de la captura se actualizará a Listo una vez que se apliquen los GCP.

Nota: Aplicar GCP a una captura desactivará la calibración orto automática para esa captura. No se pueden usar ambos simultáneamente.

Paso 4: Etiquete los GCP en sus imágenes de dron

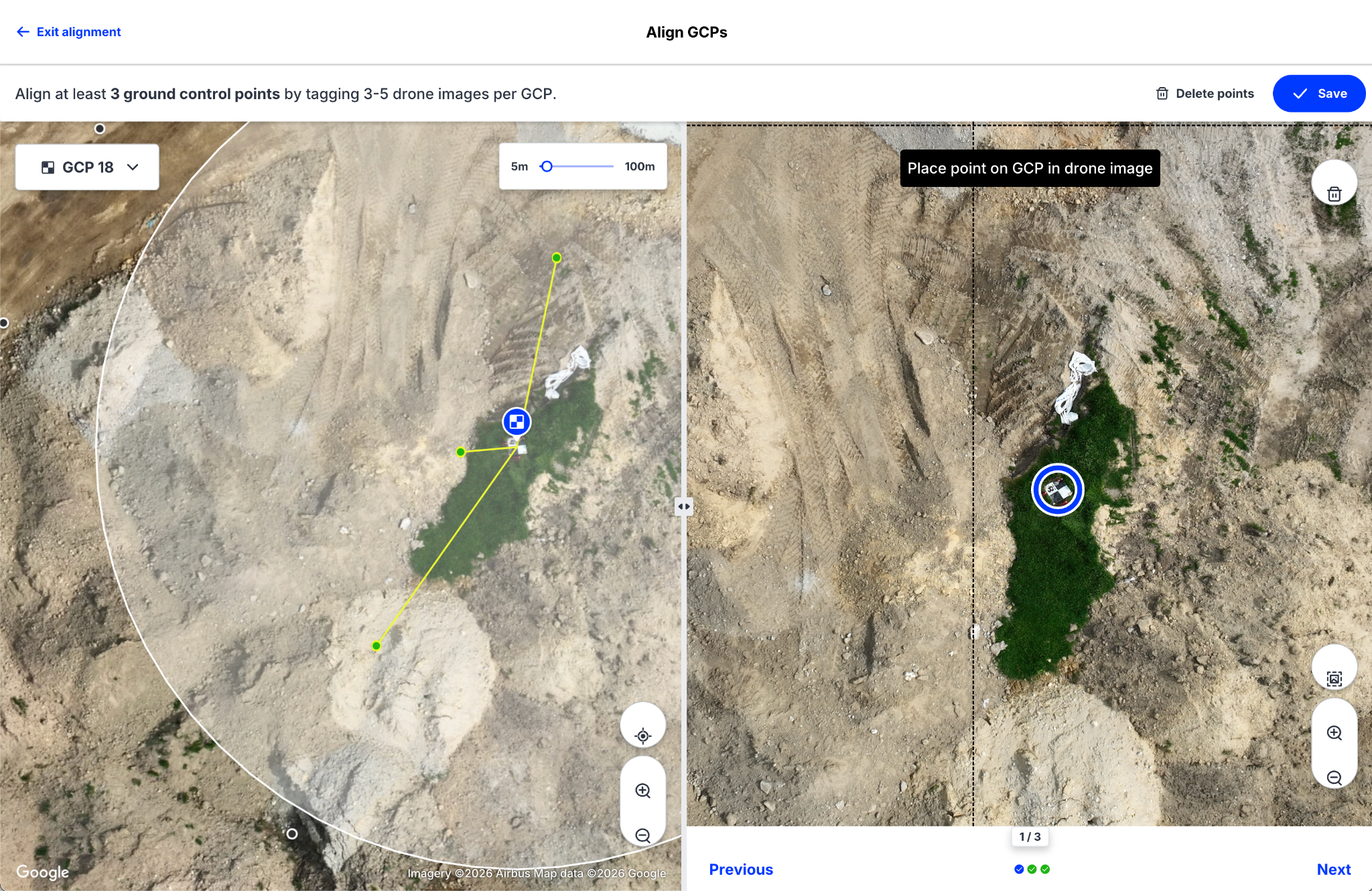

1. Abra la captura y seleccione Etiquetar GCP para iniciar el flujo de trabajo de etiquetado.
2. Para cada punto GCP, identifique y marque su ubicación en al menos 3 imágenes de dron.
   • Use el carrusel de imágenes para encontrar imágenes que contengan el marcador GCP.
   • Haga clic en la ubicación exacta del marcador en cada imagen para colocar una etiqueta.
3. Repita para todos los puntos GCP.
4. Una vez que todos los puntos estén etiquetados, haga clic en Enviar para continuar con el procesamiento.

Paso 5: Procese su captura

1. Haga clic en Procesar para iniciar el procesamiento asistido por GCP.
2. El procesamiento con GCP toma más tiempo que una captura estándar. Sus resultados aparecerán en la lista de capturas una vez completado.
3. Si hay un problema con sus datos de GCP, se mostrará un error en los resultados del procesamiento.

Gestión de su conjunto de GCP

Puede actualizar o reemplazar el conjunto de GCP de su sitio en cualquier momento desde la página de Configuración de Dron.

• Reemplazar CSV—Cargue un nuevo archivo para actualizar sus coordenadas de GCP. Las capturas existentes asociadas con el conjunto anterior no se reprocesarán automáticamente.
• Eliminar conjunto de GCP—Eliminar su conjunto de GCP desencadenará el reprocesamiento de las capturas asociadas sin datos de GCP.

Consejos

Reutilice los GCP en varios vuelos con puntos de control virtuales (VCP)
Una vez que tenga una captura procesada con GCP de alta precisión, puede usar puntos de control virtuales (VCP) para alinear todos los vuelos rápidos posteriores con ella, sin repetir el flujo completo de etiquetado de GCP. Consulte Uso de Puntos de Control Virtual en OpenSpace Air para obtener instrucciones.

Verificación de sus resultados
Después del procesamiento, use la herramienta de comparación de vista dividida para verificar la alineación entre su ortomosaico procesado con GCP y su mapa base.

Si tiene alguna pregunta, comuníquese con el equipo de soporte de OpenSpace en support@openspace.ai.
