Drohnen-Overlays

Übersicht

Mit unserem Drohnen-Overlay-Tool in OpenSpace Air können Sie Drohnenaufnahmen mit bestehenden Bedingungen, Entwürfen und Plänen vergleichen, um den Fortschritt schnell zu beurteilen, Probleme zu erkennen und die nächste Arbeitsphase zu planen. OpenSpace Air erleichtert die genaue Ausrichtung gängiger Planungsdokumente mit Ihren Drohnenaufnahmen. Sobald ein Overlay-Dokument ausgerichtet wurde, steht das Overlay für alle vorhandenen und zukünftigen Orthomosaike zur Verfügung.

Hinweis: Das Overlay-Tool unterstützt PDF-, PNG- und JPG-Dateitypen bis zu 2 GB.

Berechtigungen

So laden Sie eine Datei zum Überlagern hoch

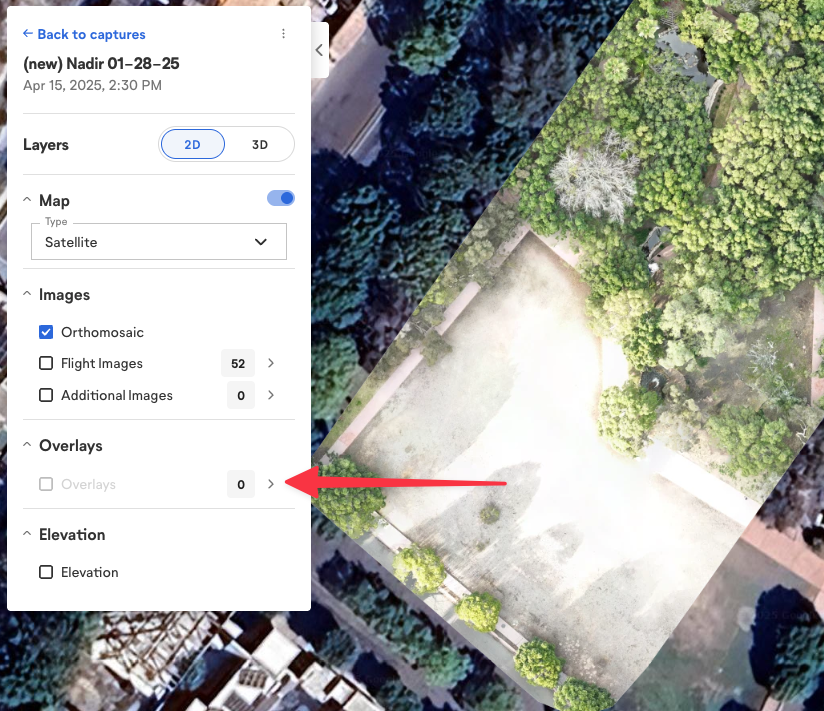

• Klicken Sie auf den Pfeil neben Overlays in der Ebenen-Seitenleiste, um zur Overlay-Liste zu gelangen.

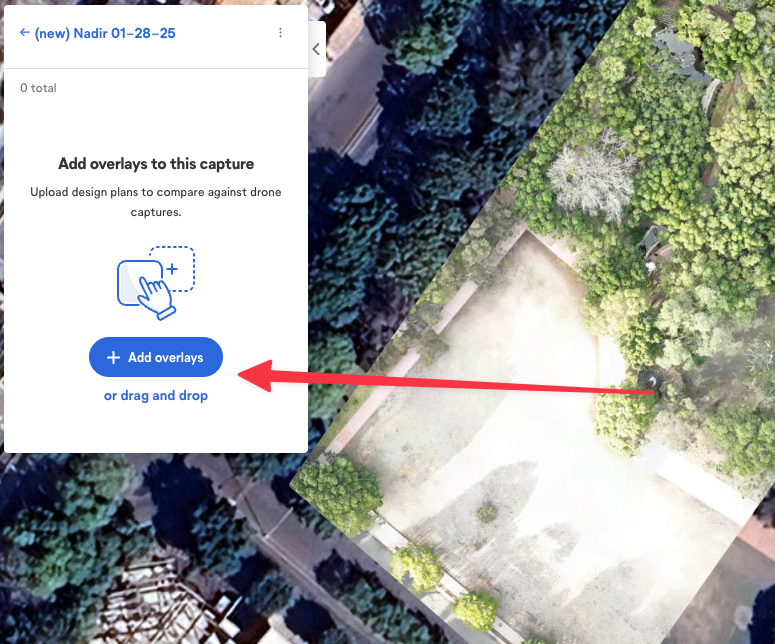

• Wählen Sie Overlays hinzufügen oder ziehen Sie die PDF-Dokumente, die Sie überlagern möchten, per Drag & Drop hinein.
  • Wenn Sie bereits Dateien hochgeladen haben und weitere hinzufügen möchten, klicken Sie auf die Schaltfläche + oben rechts in der Overlay-Liste.

So richten Sie eine Drohnenaufnahme und ein Overlay-Bild aus

Das Ausrichtungswerkzeug folgt einem einfachen Punktregistrierungs-Workflow. Sie können einen dritten, optionalen Punkt zur erhöhten Genauigkeit registrieren.

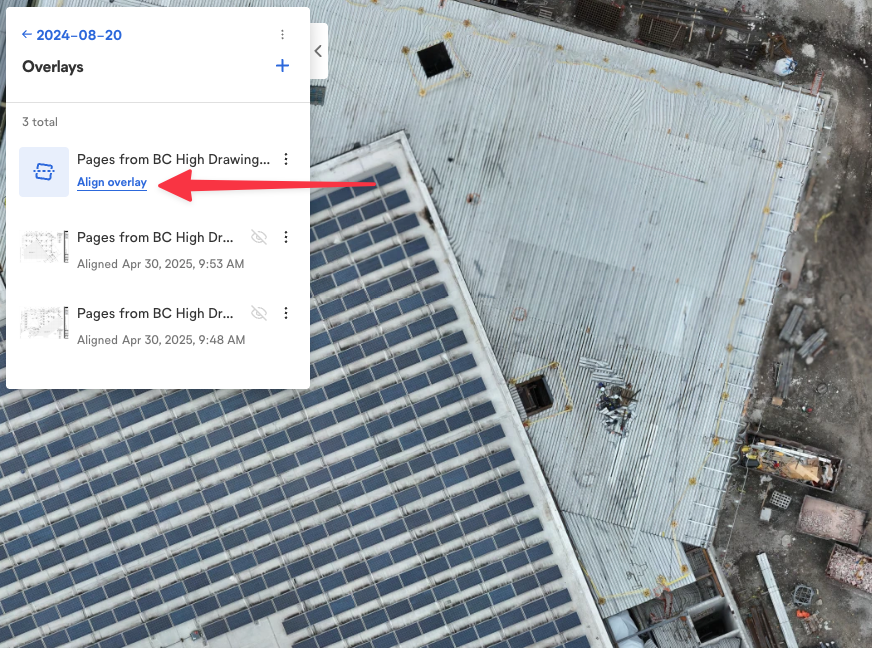

• Klicken Sie unter der Datei, die Sie ausrichten möchten, auf Overlay ausrichten.

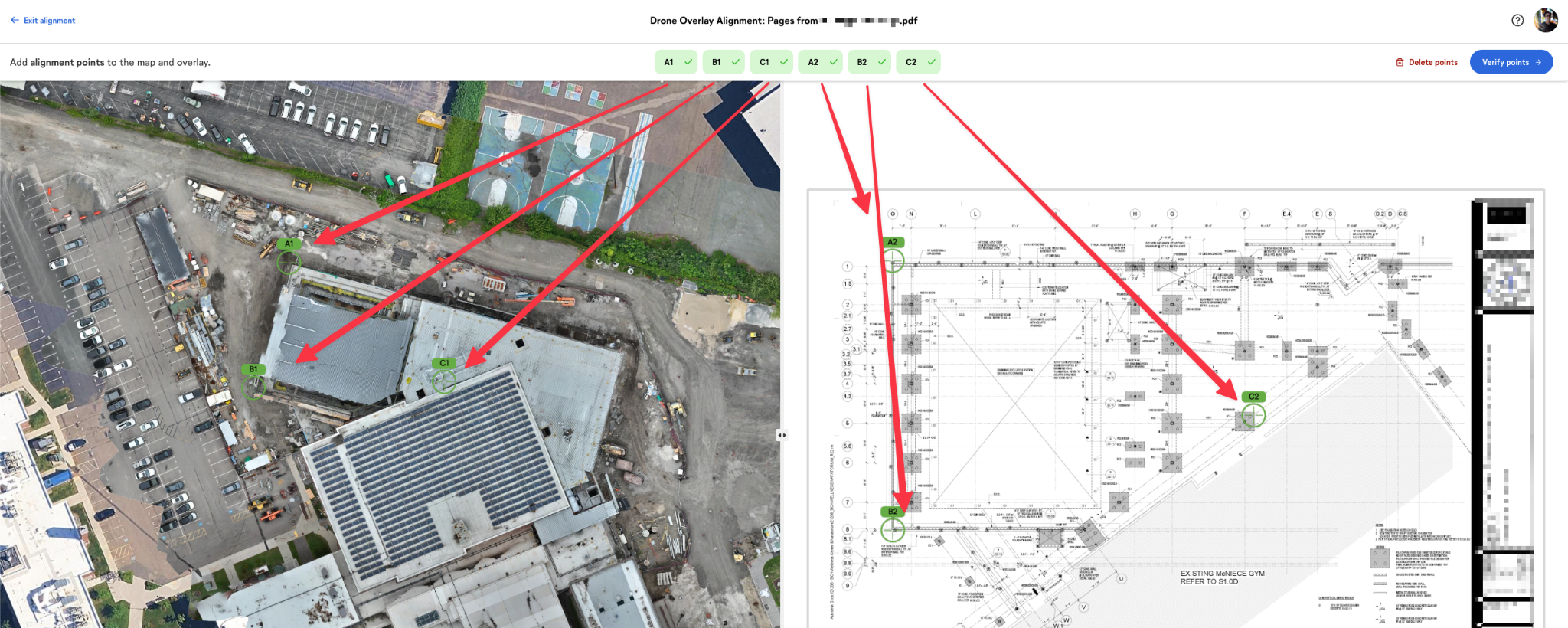

• Wählen Sie als Nächstes Punkt A1 auf dem Orthomosaik (links) und A2 auf dem Plan-Dokument (rechts). Wiederholen Sie dies für die Punkte B und C (optional).
  • Um einen bestehenden Punkt zu bearbeiten, klicken Sie auf eine der Schaltflächen A, B oder C im oberen Menü. Dadurch werden die Punkte aktiviert. Wenn Sie dann auf das Orthomosaik oder das Plandokument klicken, wird der zugehörige Punkt verschoben.
• Klicken Sie oben rechts auf Punkte überprüfen. Eine Overlay-Vorschau wird auf dem Orthomosaik angezeigt.
• Um Punkte anzupassen, klicken Sie auf Punkte bearbeiten.
  • Wenn die Ausrichtung korrekt aussieht, klicken Sie auf Fertig.
• Klicken Sie auf Fertig, um die Punktregistrierung zu verarbeiten.
  • Die Verarbeitung dauert je nach Größe des Overlay-Dokuments und des Kartenbereichs etwa 5-10 Minuten.

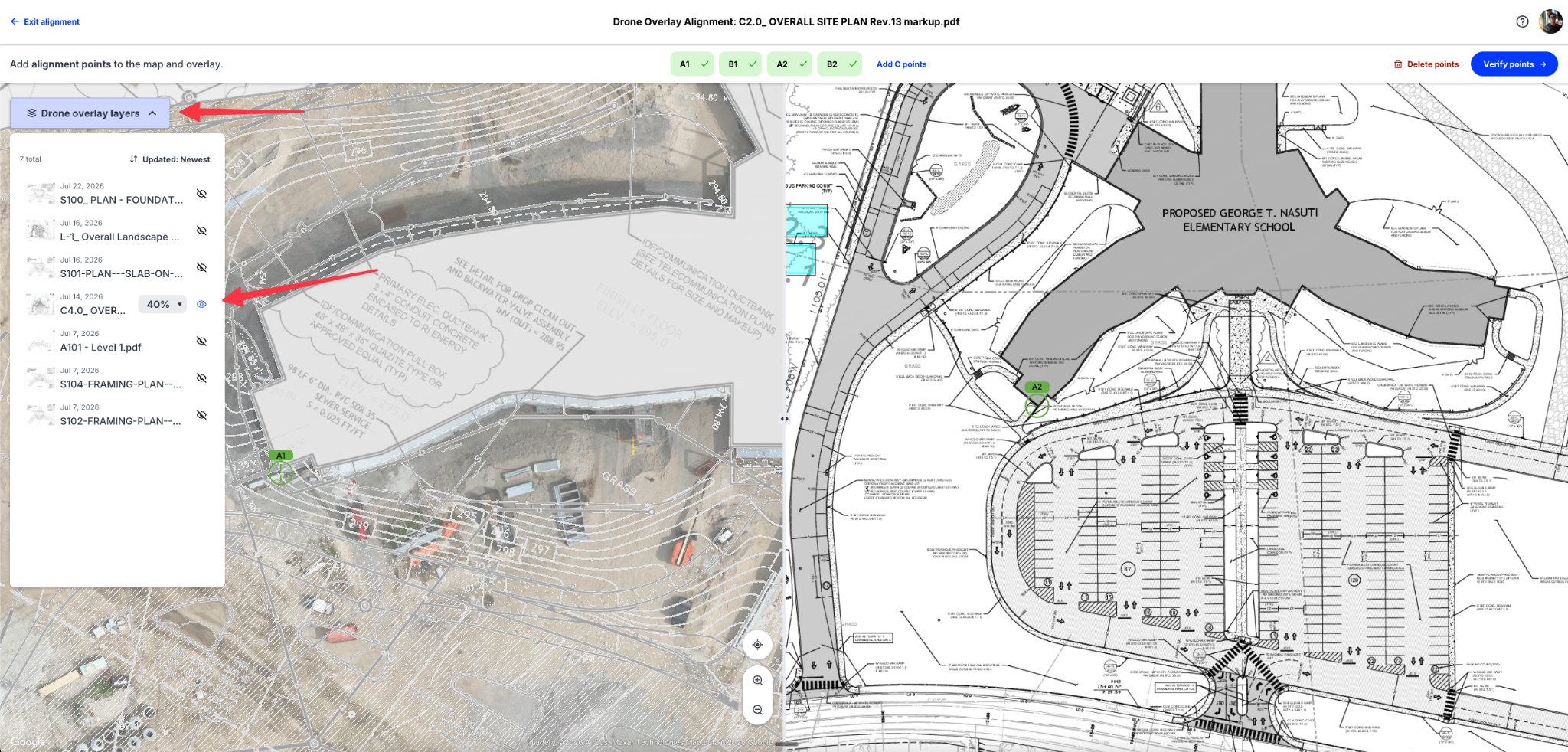

Während der Vorbereitungs- und Angebotsphase, wenn keine identifizierbaren Strukturen auf der Karte vorhanden sind, an denen das Overlay ausgerichtet werden kann, kann die Ausrichtung gegen ein bestehendes Overlay erfolgen. Überlagern Sie zunächst einen Lageplan mit nahegelegenen Straßen auf der Karte. Anschließend können Sie detaillierte Pläne mit dem Gesamtplan ausrichten, um zu sehen, wo Strukturen errichtet werden.

Tipps

• Die Registrierung von drei Punkten sollte die Genauigkeit der Ausrichtung verbessern.
• Zoomen Sie vor dem Klicken auf eine Position hinein.
• Wählen Sie Punkte, die weit voneinander entfernt sind.

Overlay-Bild für Drohnenaufnahmen anzeigen

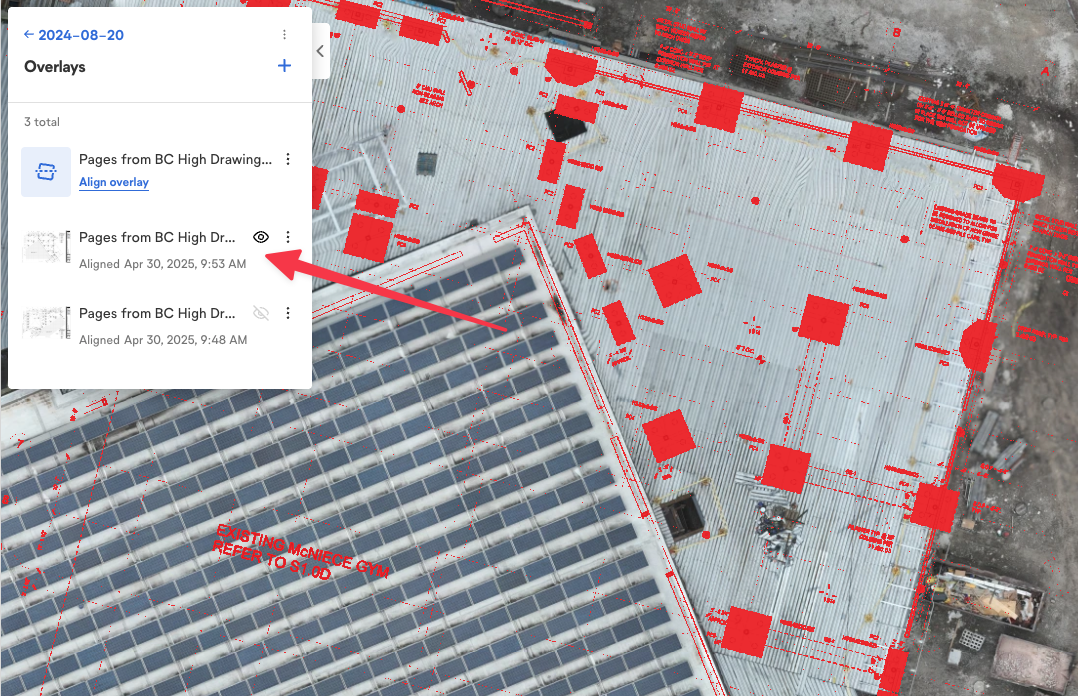

Sie können Overlays, die verarbeitet wurden, aktivieren, indem Sie das Kontrollkästchen Overlays in der Liste aller 2D-Datenschichten anklicken oder den Pfeil neben Overlays klicken, um zur Overlay-Liste zu gelangen. Einzelne Overlays können in der Overlay-Liste durch Klicken auf das Augensymbol neben jeder Datei aktiviert werden.

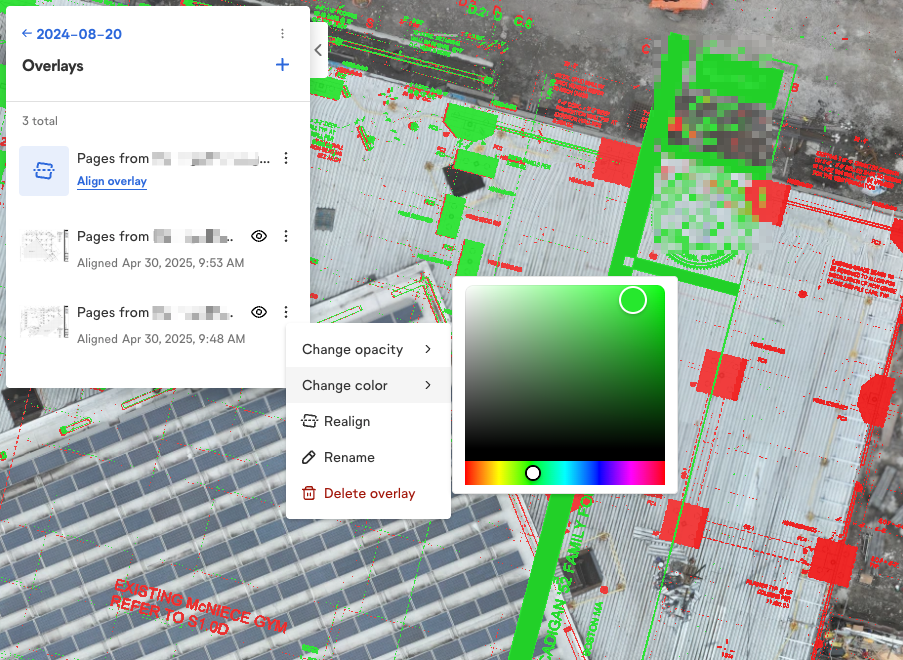

Um die Deckkraft und Farbe der Overlays anzupassen, klicken Sie auf die drei vertikalen Punkte. Sie können in diesem Menü auch Overlays umbenennen, neu ausrichten und löschen.

Wenn Sie weitere Fragen haben, wenden Sie sich bitte an das OpenSpace Support-Team unter support@openspace.ai.
