Verwendung von Bodenpasspunkten

Übersicht

Bodenpasspunkte (Ground Control Points, GCPs) ermöglichen eine vermessungstechnische Genauigkeit für alle Drohnenergebnisse – Orthomosaike, Höhenmodelle und Volumenberechnungen. Durch das Hochladen bekannter Referenzkoordinaten und das Markieren dieser Punkte in Ihren Drohnenbildern vor der Verarbeitung kann OpenSpace Air Positionsabweichungen korrigieren und Ergebnisse erzeugen, die gemäß Ihren Vorgaben georeferenziert und über jeden Flug hinweg konsistent sind.

GCP-Sätze werden auf Standortebene verwaltet und können für mehrere Aufnahmen wiederverwendet werden. Sie können außerdem jederzeit ein Koordinatenreferenzsystem (CRS) für Ihren Standort konfigurieren – auch wenn Sie keine GCPs verwenden.

Berechtigungen

Schritt 1: Koordinatenreferenzsystem konfigurieren

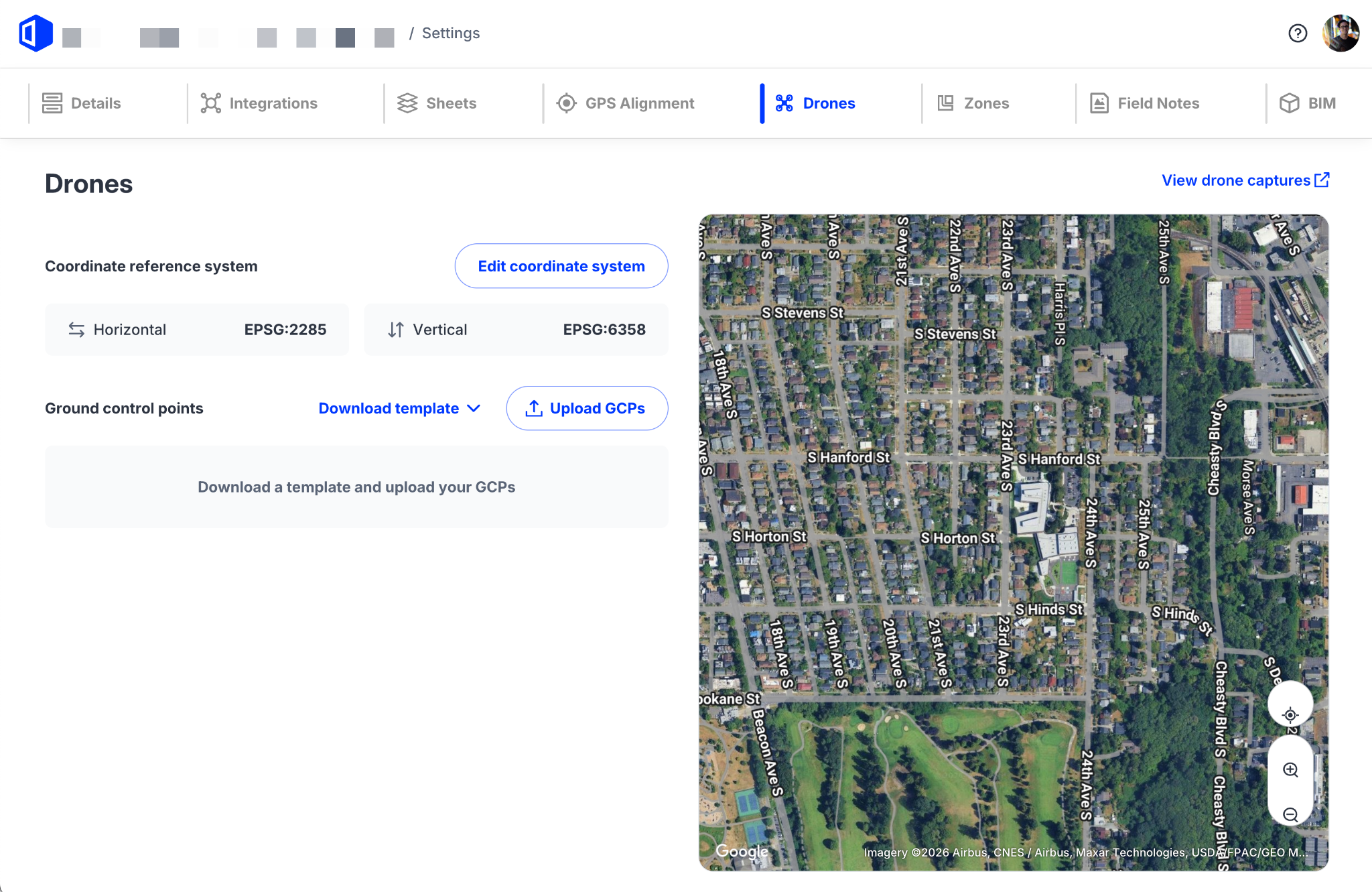

1. Navigieren Sie zur Seite Drohneneinstellungen Ihres Standorts.

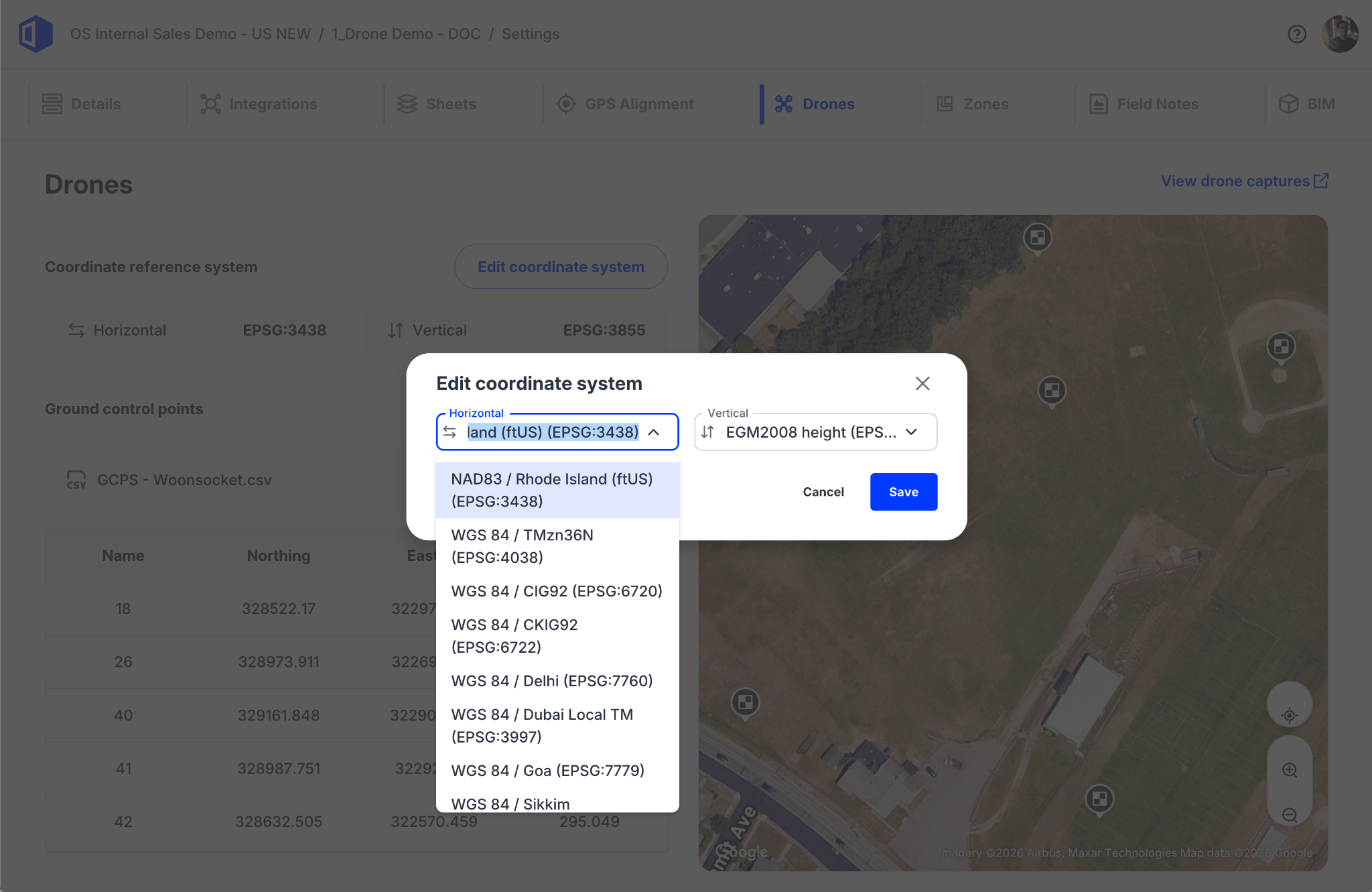

2. Konfigurieren Sie unter Koordinatenreferenzsystem Ihr horizontales und vertikales CRS.
3. Standardmäßig wird WGS84 verwendet. Wenn Ihr Projekt ein anderes CRS verwendet, aktualisieren Sie dieses vor dem Hochladen der GCPs.

Hinweis: Sie können jederzeit ein CRS für Ihren Standort festlegen, unabhängig davon, ob Sie GCPs verwenden.

Schritt 2: GCP-Koordinaten hochladen

1. Navigieren Sie auf der Seite Drohneneinstellungen zum Abschnitt Bodenpasspunkte.
2. Klicken Sie auf Vorlage herunterladen und wählen Sie die Vorlage aus, die Ihrem Datenformat entspricht:
   • Breitengrad/Längengrad + Meter
   • Breitengrad/Längengrad + Fuß
3. Geben Sie Ihre GCP-Daten ein: Punktname, Breitengrad, Längengrad und Höhe.
4. Klicken Sie auf CSV hochladen und wählen Sie Ihre ausgefüllte Datei aus.
   • OpenSpace Air ordnet gängige Varianten von Spaltennamen automatisch zu (z. B. „lng“ für Längengrad).
   • Es sind mindestens 3 GCP-Punkte erforderlich.
   • Ihre Punkte werden validiert und auf der Karte in einer Vorschau angezeigt.
5. Überprüfen Sie die Kartenvorschau, um zu bestätigen, dass sich Ihre Punkte an den erwarteten Positionen befinden.

Schritt 3: GCPs einer Aufnahme zuordnen

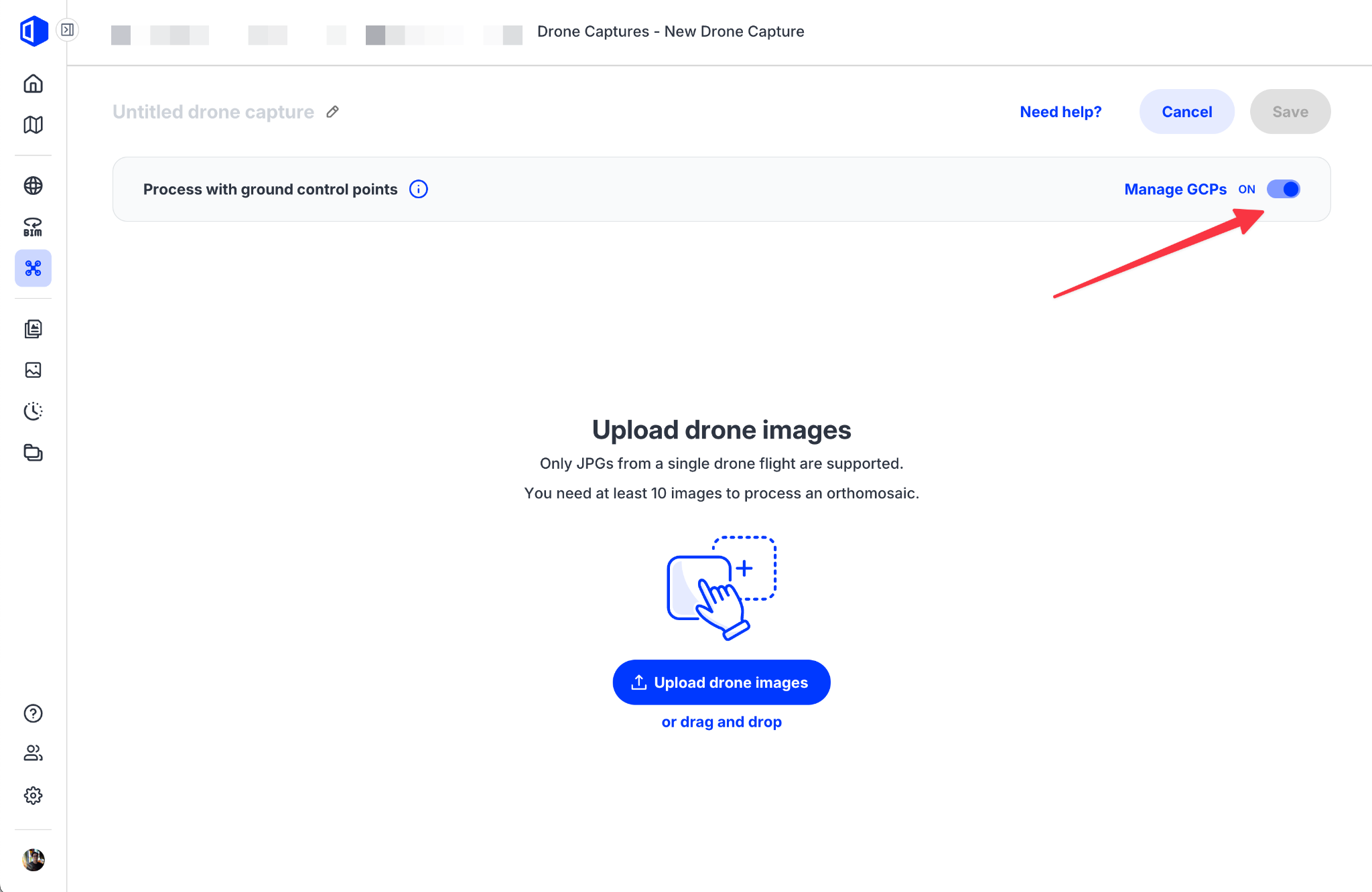

1. Klicken Sie beim Hochladen einer neuen Drohnenaufnahme im Upload-Dialog auf GCPs hinzufügen.
2. Der vorhandene GCP-Satz Ihres Standorts wird automatisch angezeigt. Klicken Sie auf Anwenden, um ihn der Aufnahme zuzuordnen.
3. Der Status der Aufnahme wird auf Bereit aktualisiert, sobald die GCPs angewendet wurden.

Hinweis: Durch das Anwenden von GCPs auf eine Aufnahme wird die automatische Orthokalibrierung für diese Aufnahme deaktiviert. Beide Verfahren können nicht gleichzeitig verwendet werden.

Schritt 4: GCPs in Ihren Drohnenbildern markieren

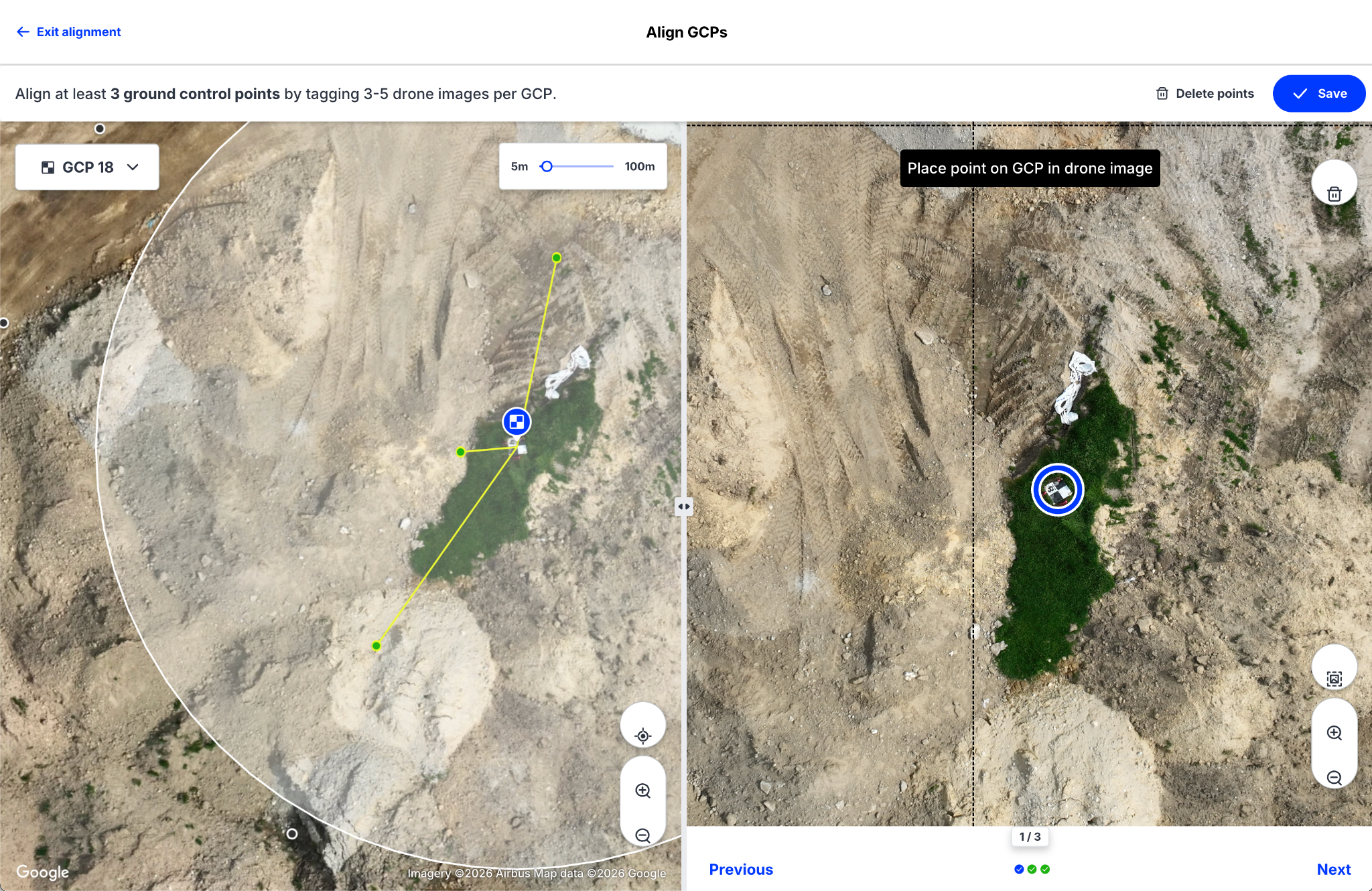

1. Öffnen Sie die Aufnahme und wählen Sie GCPs markieren aus, um den Markierungsprozess zu starten.
2. Identifizieren und markieren Sie für jeden GCP-Punkt seine Position in mindestens 3 Drohnenbildern.
   • Verwenden Sie das Bilderkarussell, um Bilder zu finden, die die GCP-Markierung enthalten.
   • Klicken Sie in jedem Bild auf die genaue Position der Markierung, um ein Tag zu platzieren.
3. Wiederholen Sie diesen Vorgang für alle GCP-Punkte.
4. Wenn alle Punkte markiert sind, klicken Sie auf Senden, um mit der Verarbeitung fortzufahren.

Schritt 5: Aufnahme verarbeiten

1. Klicken Sie auf Verarbeiten, um die GCP-gestützte Verarbeitung zu starten.
2. Die Verarbeitung mit GCPs dauert länger als bei einer Standardaufnahme. Ihre Ergebnisse werden nach Abschluss in der Aufnahmenliste angezeigt.
3. Wenn ein Problem mit Ihren GCP-Daten vorliegt, wird in den Verarbeitungsergebnissen ein Fehler angezeigt.

GCP-Satz verwalten

Sie können den GCP-Satz Ihres Standorts jederzeit auf der Seite Drohneneinstellungen aktualisieren oder ersetzen.

• CSV ersetzen—Laden Sie eine neue Datei hoch, um Ihre GCP-Koordinaten zu aktualisieren. Vorhandene Aufnahmen, die dem vorherigen Satz zugeordnet sind, werden nicht automatisch erneut verarbeitet.
• GCP-Satz löschen—Durch das Entfernen Ihres GCP-Satzes wird eine erneute Verarbeitung der zugehörigen Aufnahmen ohne GCP-Daten ausgelöst.

Tipps

GCPs mit virtuellen Kontrollpunkten (VCPs) für mehrere Flüge wiederverwenden
Nachdem Sie eine mit hoher Genauigkeit unter Verwendung von GCPs verarbeitete Aufnahme erstellt haben, können Sie virtuelle Kontrollpunkte (VCPs) verwenden, um alle nachfolgenden schnellen Flüge daran auszurichten – ohne den vollständigen GCP-Markierungsprozess zu wiederholen. Anweisungen finden Sie unter Virtuelle Kontrollpunkte in OpenSpace Air verwenden.

Ergebnisse überprüfen
Verwenden Sie nach der Verarbeitung das Vergleichstool für die geteilte Ansicht, um die Ausrichtung zwischen Ihrem mit GCPs verarbeiteten Orthomosaik und Ihrer Basiskarte zu überprüfen.

Wenn Sie Fragen haben, wenden Sie sich bitte unter support@openspace.ai an das OpenSpace-Supportteam.
