Messungen in OpenSpace Air erstellen

Übersicht

Mit OpenSpace Air können Sie Messungen direkt in Ihren Drohnenverarbeitungsergebnissen erstellen, darunter lineare Entfernungen, 3D-Entfernungen, Neigungen, Flächen und Volumen. Es sind keine zusätzlichen Tools oder Datenexporte erforderlich. In diesem Artikel wird beschrieben, wie Sie Messungen erstellen und verwalten, eine Vergleichsfläche für Volumenberechnungen auswählen, Messungen in eine CSV-Datei exportieren und virtuelle Kontrollpunkte verwenden, um Messungen über mehrere Flüge hinweg auszurichten.

Berechtigungen

In OpenSpace Air können Sie verschiedene Messungen in Ihren Drohnenverarbeitungsergebnissen erstellen – darunter lineare Entfernungen, 3D-Entfernungen, Neigungen, Flächen und Volumen – ohne dass zusätzliche Tools oder ein Datenexport erforderlich sind.

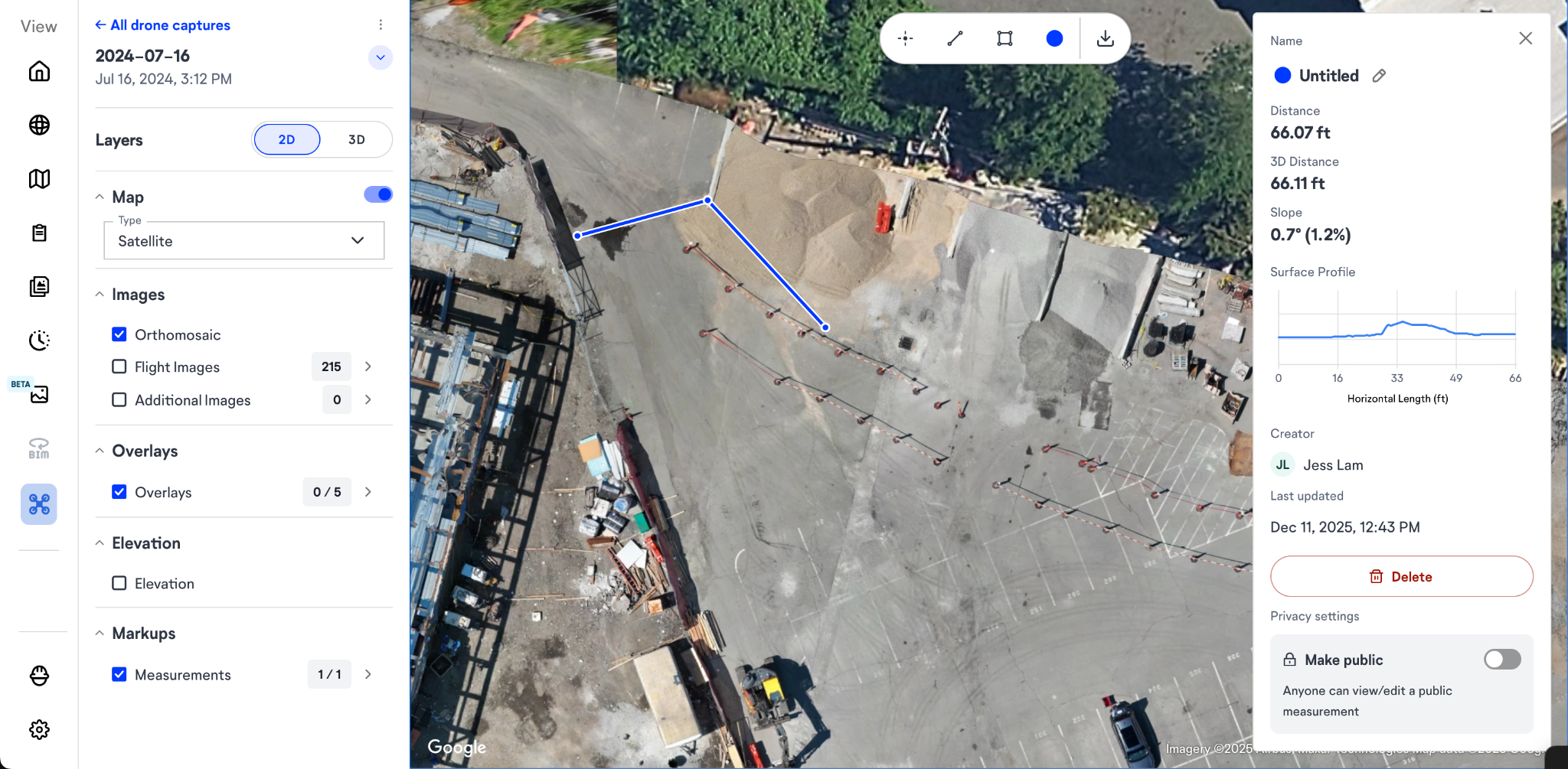

Tool zur Entfernungsmessung

Das Tool zur Entfernungsmessung befindet sich in der Menüleiste oben in der Mitte Ihres Bildschirms.

1. Wählen Sie das Tool zur Entfernungsmessung aus.
2. Klicken Sie auf eine beliebige Anzahl von Punkten in Ihrem Orthomosaikbild, um die Entfernung zwischen ihnen zu berechnen.
3. Doppelklicken Sie, um die Punktauswahl zu beenden.

OpenSpace Air zeigt anschließend die lineare Entfernung, die 3D-Entfernung und die Neigung an. Außerdem wird ein Oberflächenprofil des durch die Messlinie abgedeckten Pfads erstellt.

Messoptionen

Das Informationsfenster für eine Entfernungsmessung zeigt Folgendes an:

• Den Namen des Benutzers, der die Messung erstellt hat
• Das Datum, an dem sie zuletzt aktualisiert wurde
• Eine Option zum Löschen der Messung
  • (Hinweis: Nur der Ersteller der Messung und Standortadministratoren können eine Messung löschen.)
• Eine Option zum Beschriften der Messung
• Die Möglichkeit, die Farbe der Messung zu ändern, damit sie von anderen Messungen unterschieden werden kann und sich vom Hintergrund abhebt

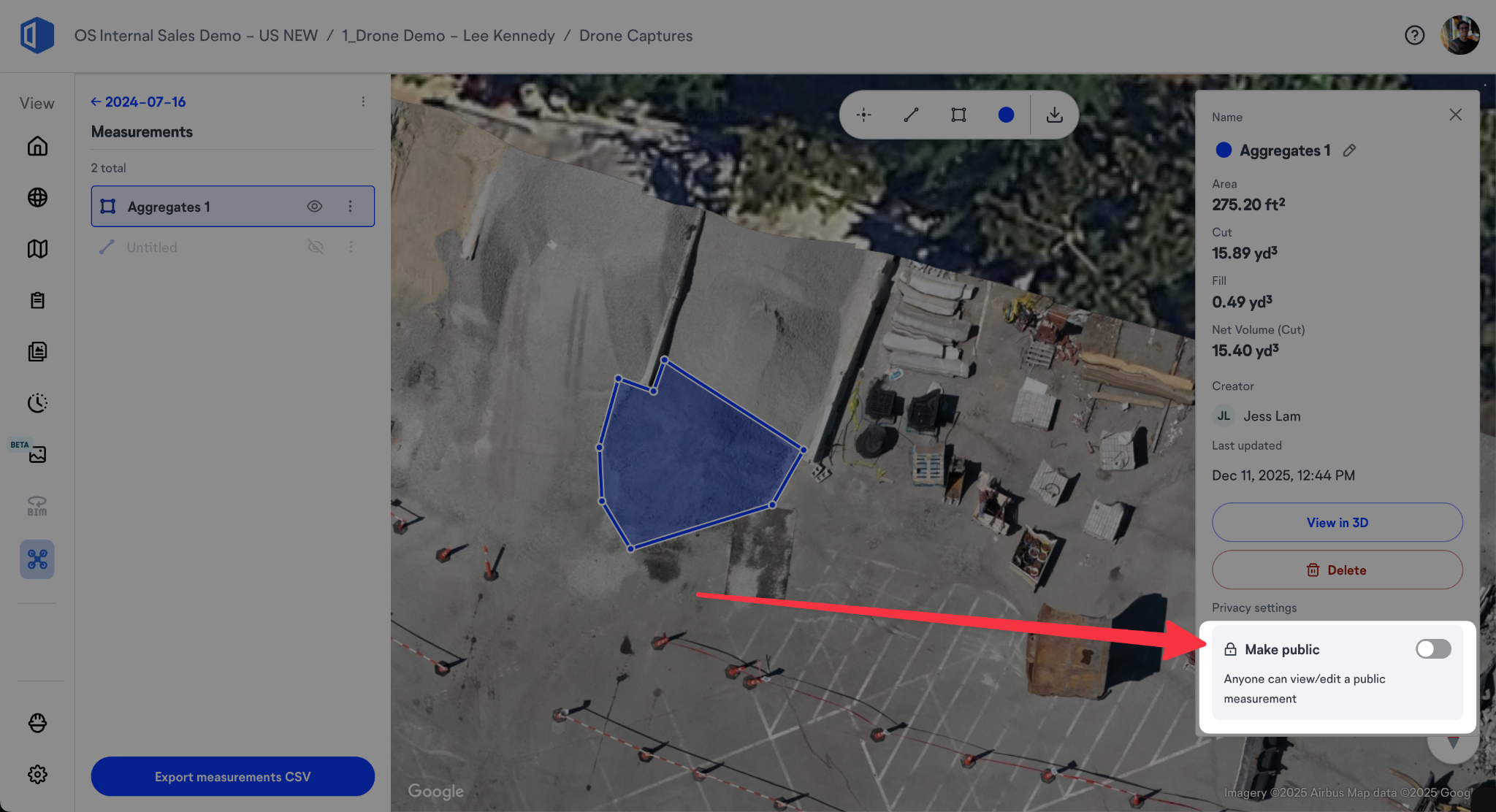

Private und öffentliche Messungen

• Neue Messungen sind standardmäßig privat, damit Sie Ihre Arbeit vor dem Teilen überprüfen können und die Ansicht übersichtlich bleibt.
• Aktivieren Sie den Umschalter Öffentlich machen, um die Messung öffentlich und für alle Personen im Projekt verfügbar zu machen. (Hinweis: Nur der Ersteller der Messung kann eine Messung öffentlich oder privat machen.)

Flächen- und Volumenmessung

Das Tool für Flächen und Volumen befindet sich rechts neben dem Tool zur Entfernungsmessung. Dieses Tool wird normalerweise zum Messen von Halden verwendet.

1. Wählen Sie das Tool für Flächen und Volumen aus.
2. Zoomen Sie auf die Halde.
3. Setzen Sie Punkte um die Halde herum, um ein Polygon zu zeichnen, das den Bereich abdeckt.

Sobald das Polygon fertiggestellt ist, wird das Informationsfenster mit folgenden Angaben angezeigt:

• Die Fläche
• Die Abtrags- und Auftragswerte
• Das aus der Halde berechnete Nettovolumen
• Der Benutzer, der die Messung erstellt hat
• Eine Option zum Umbenennen der Messung

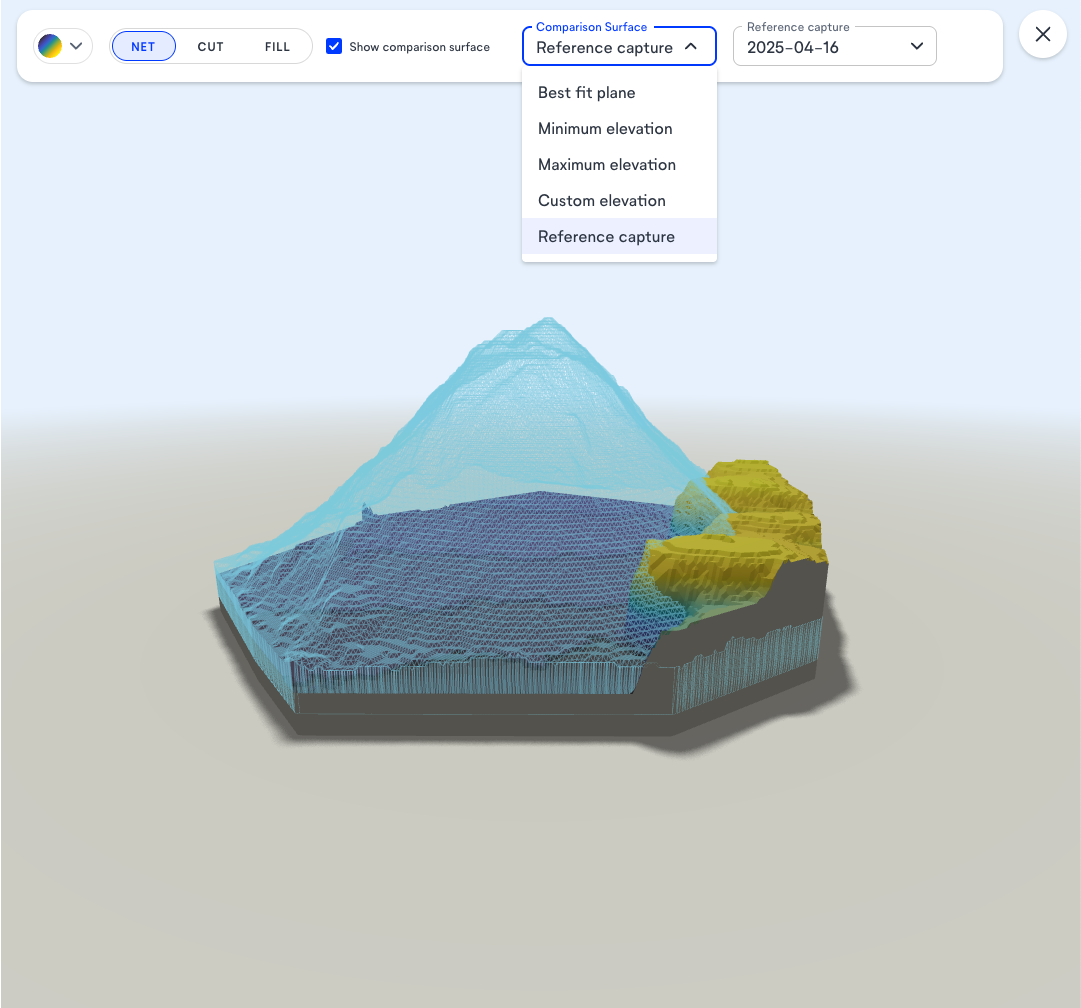

Auswahl einer Vergleichsfläche

Bei der Berechnung des Volumens vergleicht OpenSpace Air das Gelände innerhalb Ihres Polygons mit einer ebenen Referenzfläche – der Vergleichsfläche. Die Vergleichsfläche bestimmt, was als „Abtrag“ (entferntes Material) und „Auftrag“ (hinzugefügtes Material) gilt. Daher ist es wichtig, die richtige Fläche für Ihren Arbeitsablauf auszuwählen.

So wählen Sie eine Vergleichsfläche aus:

1. Wählen Sie eine Polygonmessung aus, um den Messdialog zu öffnen.
2. Erweitern Sie unten im Dialog die Einstellungen für Messung.
3. Klicken Sie auf das Dropdown-Menü Vergleichsfläche und wählen Sie eine der folgenden Optionen aus:

Die Werte für Abtrag, Auftrag und Nettovolumen werden automatisch aktualisiert, wenn Sie die Vergleichsfläche ändern.

Hinweis: Wenn Sie Referenzaufnahme auswählen und dieselbe Aufnahme wählen, die Sie gerade ansehen, sind keine Volumenstatistiken verfügbar. Wählen Sie eine andere Aufnahme aus, um Abtrag und Auftrag zu berechnen.

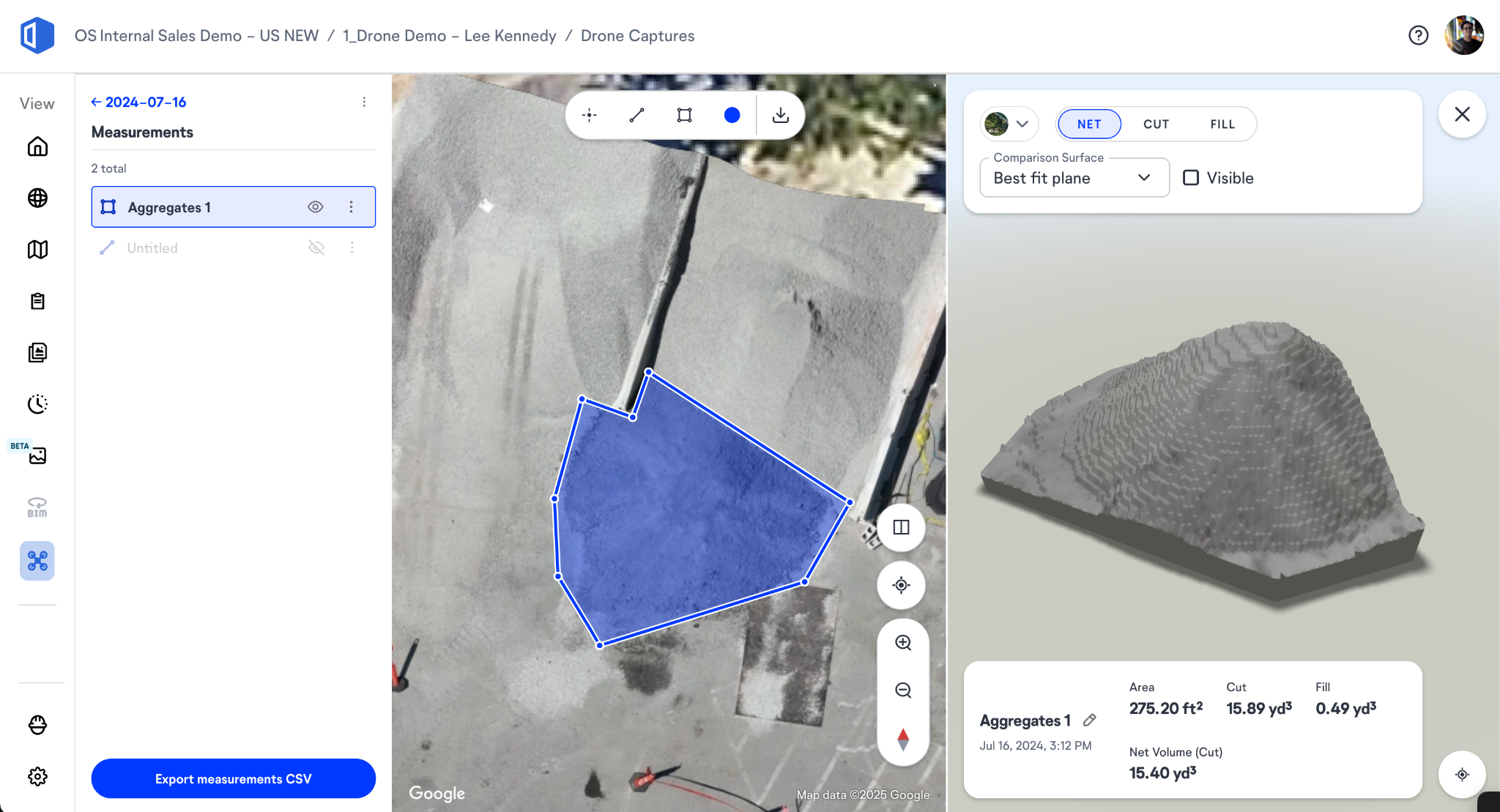

3D-Ansicht und Anpassung

• In 3D anzeigen: Wählen Sie In 3D anzeigen, um einen geteilten Bildschirm zu öffnen, auf dem Sie prüfen können, welchen Bereich das Polygon in einer 3D-Umgebung abdeckt. Diese Ansicht hilft Ihnen sicherzustellen, dass die Messung keine unerwünschten Objekte oder umgebenden Elemente des Standorts einschließt.
• Volumenanzeige: Wählen Sie aus, ob nur das Nettovolumen, der Abtrag oder der Auftrag angezeigt werden soll.
• Farbschema: Sie können das Farbschema der Halde bei Bedarf ändern.
• Position der Informationen: Am unteren Bildschirmrand werden Informationen zu Fläche, Abtrag, Auftrag und Nettovolumen angezeigt.

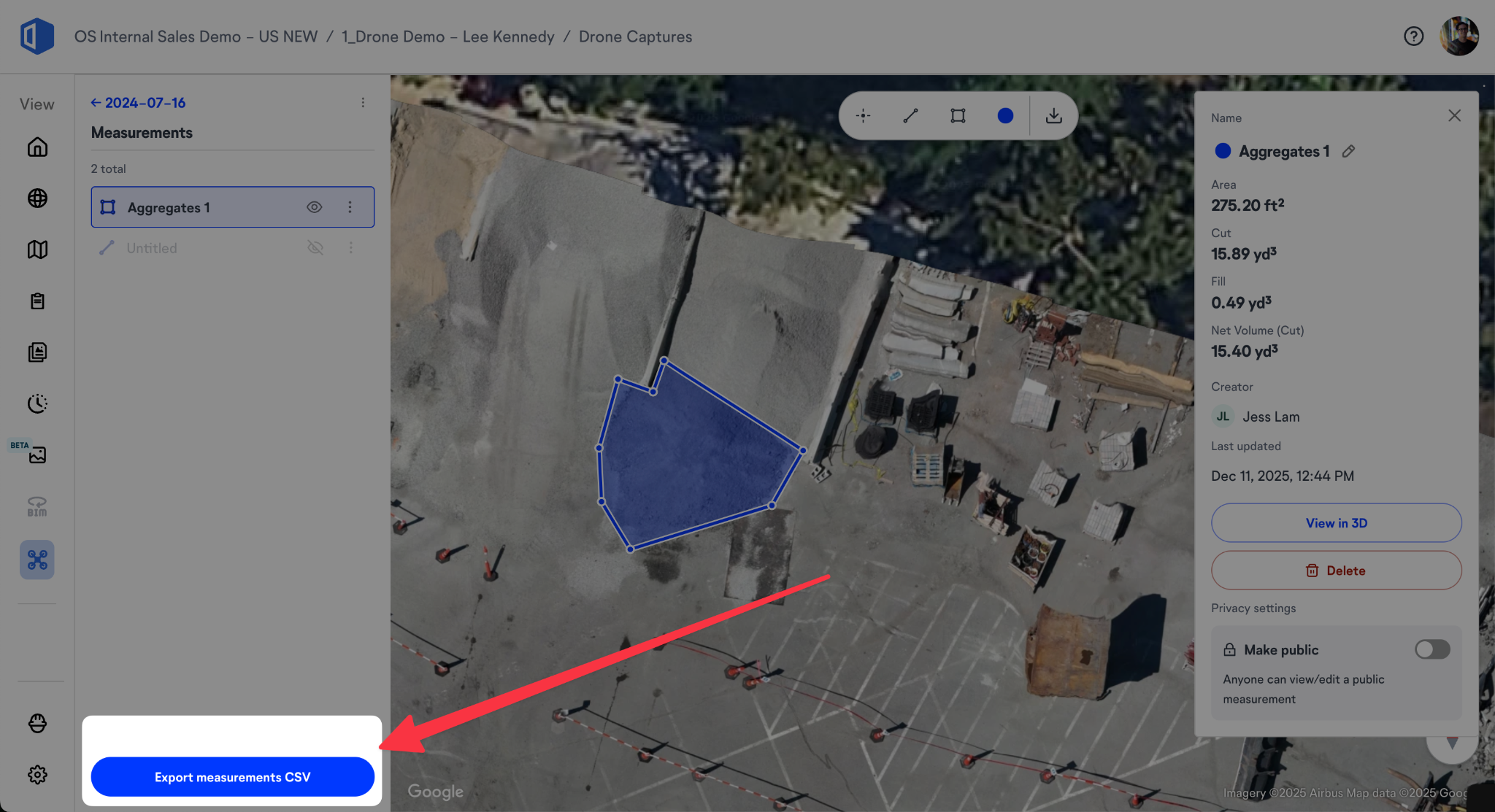

Messbericht

Sie können Messungen im CSV-Format exportieren.

1. Navigieren Sie zum Messmenü auf der linken Seite des Bildschirms.
2. Wählen Sie Datumsbereiche aus, um festzulegen, wie viele Flüge im Bericht enthalten sein sollen.
3. Wählen Sie alle Messungen aus, die im Bericht enthalten sein sollen.
4. Klicken Sie auf Messungen als CSV exportieren.

Genaue Messungen im Zeitverlauf mit virtuellen Kontrollpunkten

Damit Volumenpolygone und Entfernungsmessungen über alle Flüge hinweg korrekt ausgerichtet sind, empfehlen wir die Verwendung virtueller Kontrollpunkte (VCPs).

• VCPs stellen sicher, dass alle resultierenden Orthomosaikbilder und Höhenmodelle an derselben Position liegen.
• Wenn VCPs verwendet wurden, wird eine Entfernungsmessung bei allen ausgerichteten Flügen an derselben Position angezeigt.
• Bei jedem Flug, der nicht an derselben Position wie die anderen ausgerichtet ist, werden wahrscheinlich Abweichungen bei der Position der auf anderen Flügen erstellten Messungen angezeigt.

In unserem Supportartikel Virtual Control Points erfahren Sie, wie Sie beginnen.

Wenn Sie weitere Fragen haben, wenden Sie sich bitte an das OpenSpace-Supportteam unter support@openspace.ai.
