Blätter aus Autodesk importieren und synchronisieren

Übersicht

Sie können Blätter direkt aus den Blättern Ihres Autodesk-Projekts in OpenSpace importieren, anstatt Dateien hochzuladen. Importierte Blätter bleiben mit Autodesk verknüpft: Wenn ein Blatt in Autodesk überarbeitet wird, übernimmt OpenSpace automatisch die neueste, ausgerichtete Revision, sodass Ihr Team immer auf Grundlage aktueller Blätter Aufnahmen erstellt.

Berechtigungen

Voraussetzungen

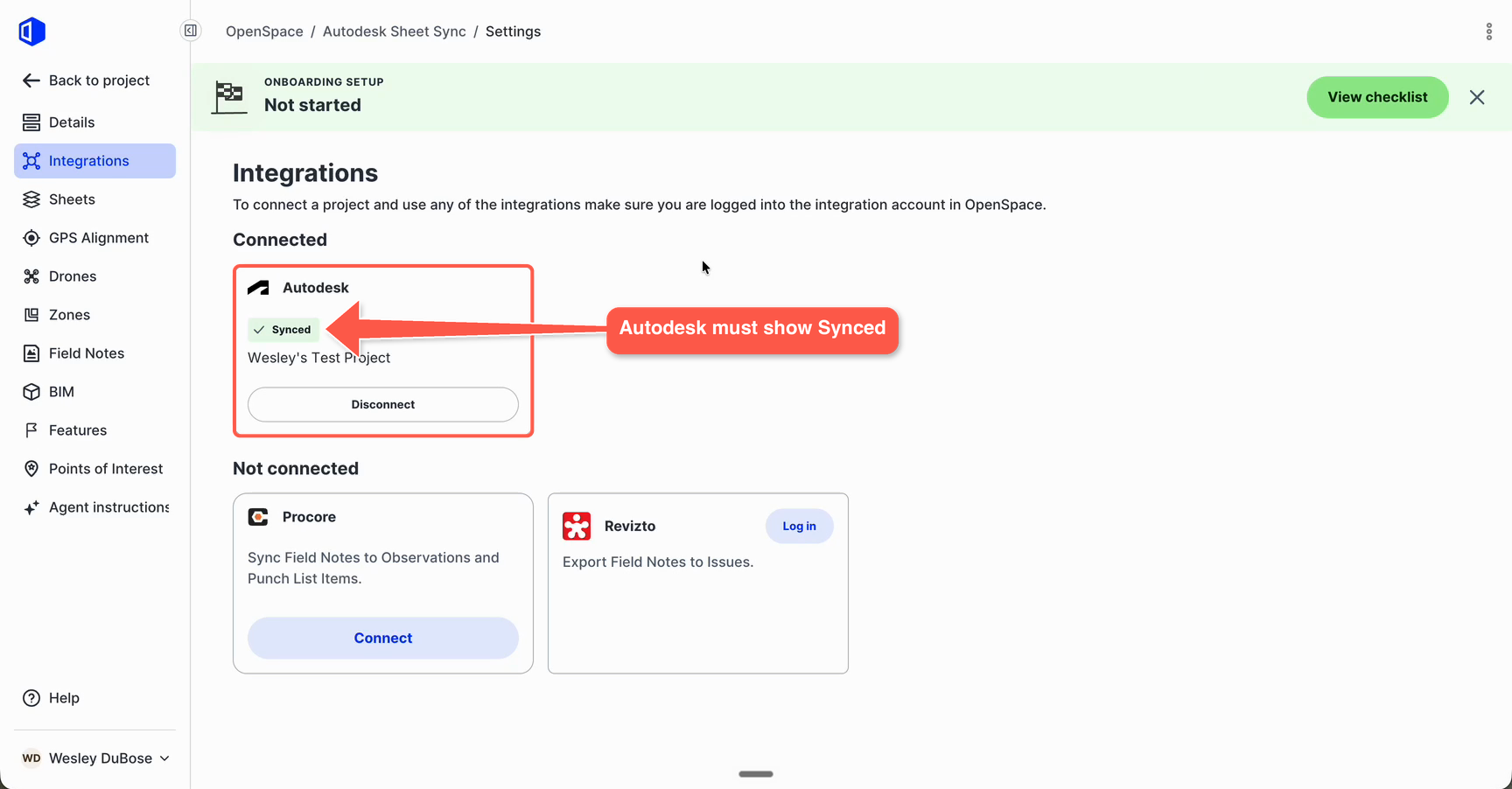

• Die Autodesk-Integration muss für das Projekt eingerichtet sein. Auf der Seite Integrationen des Projekts sollte die Autodesk-Karte den Status Synchronisiert anzeigen.

• Hinweis: Der Import aus Autodesk ist für Projekte, die OpenSpace Track verwenden, nicht verfügbar.

Blätter aus Autodesk importieren

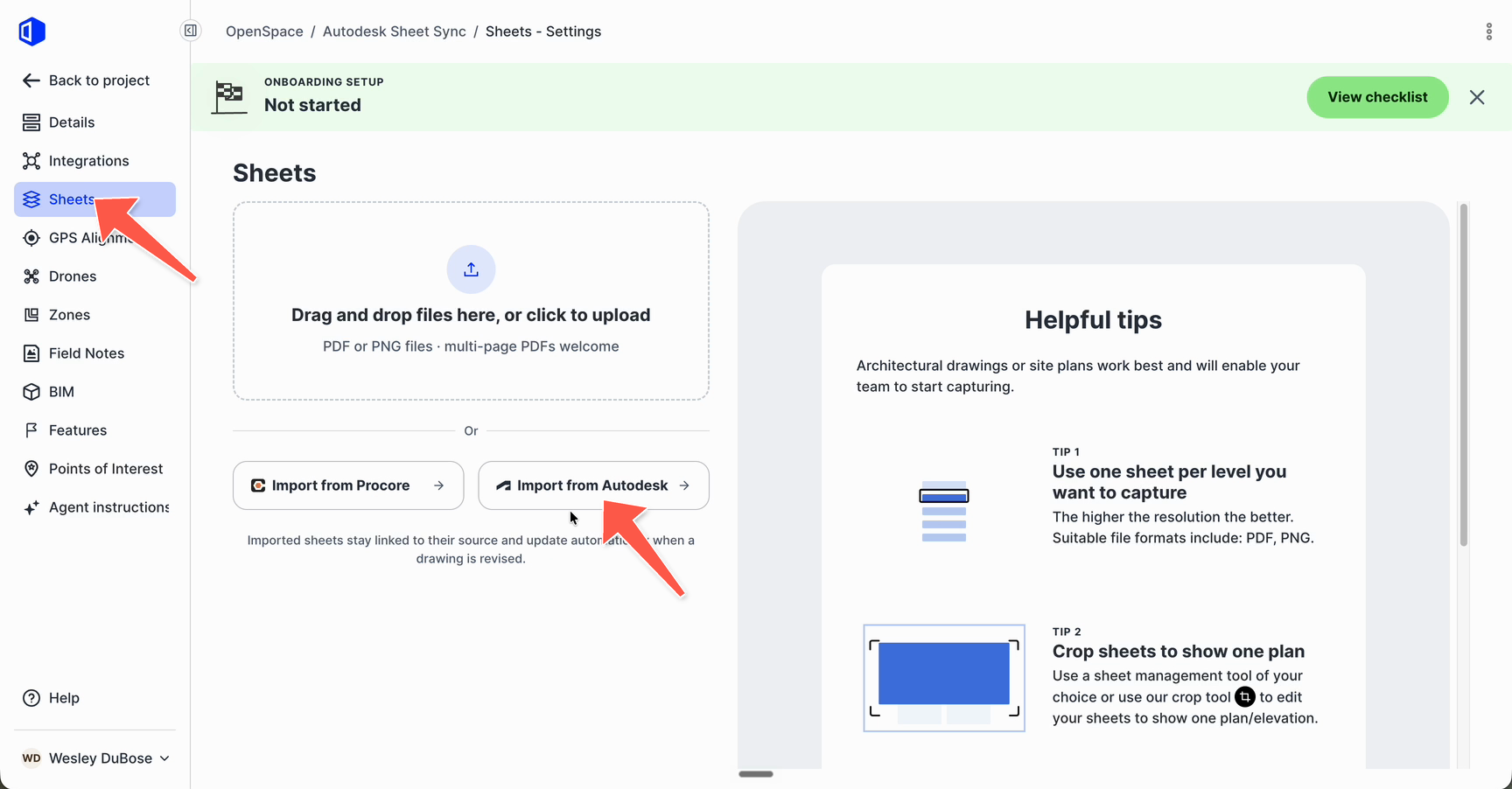

• Wählen Sie in den Projekteinstellungen in der linken Seitenleiste Blätter und anschließend Aus Autodesk importieren aus.

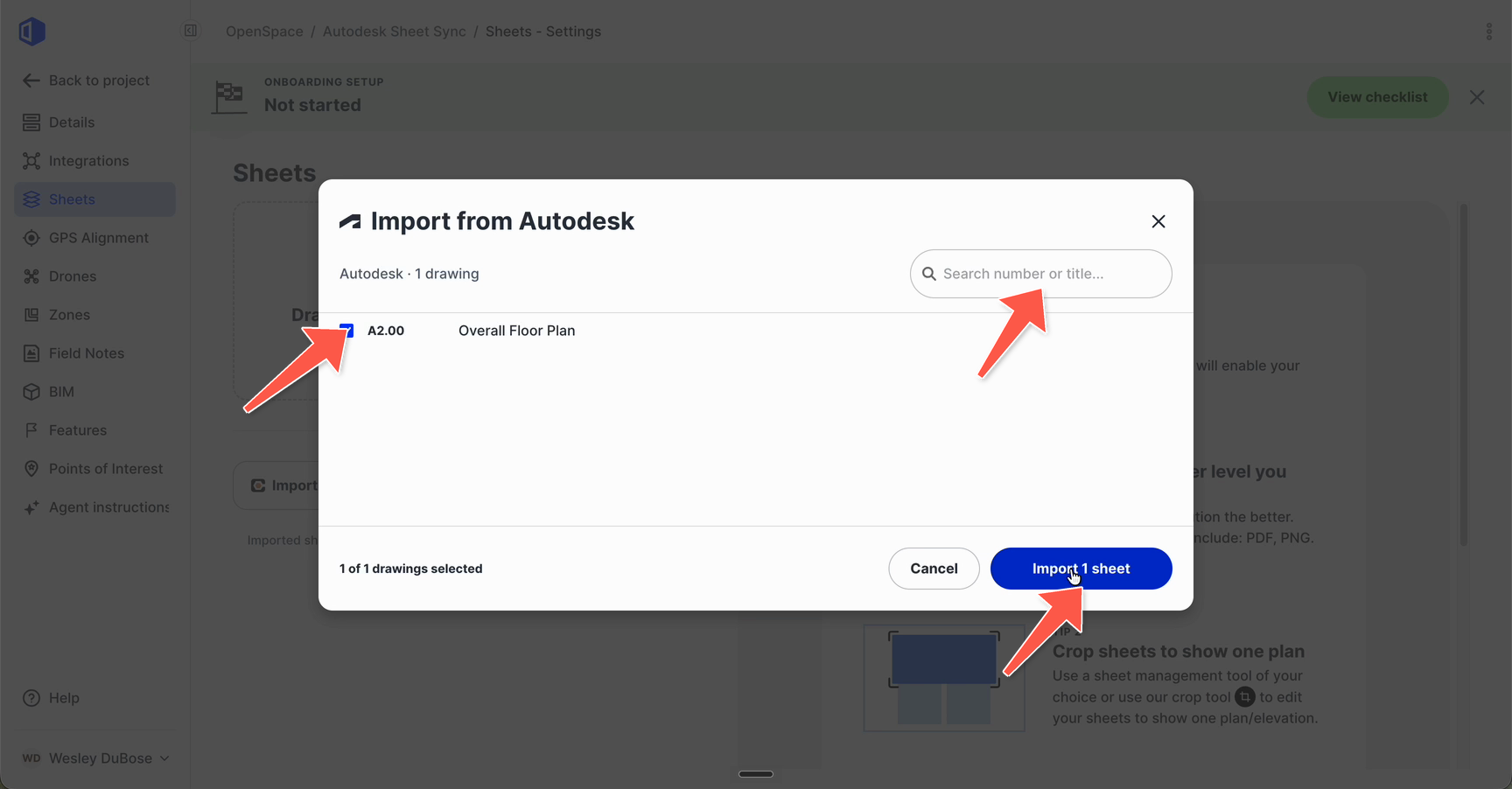

• Wählen Sie im Fenster Aus Autodesk importieren die Blätter aus, die Sie importieren möchten. Verwenden Sie das Feld Nummer oder Titel suchen, um ein Blatt zu finden. Wählen Sie anschließend die Importschaltfläche aus, auf der die Anzahl der ausgewählten Blätter angezeigt wird (z. B. 1 Blatt importieren).
  • Tipp: Für die besten Aufnahmeergebnisse sollten Sie für jede Ebene, die Sie aufnehmen möchten, einen Gesamtgrundriss importieren und keine bereichsbasierten Blätter. Architektonische Blätter eignen sich am besten. Fügen Sie einen Dachplan hinzu, um das Dach aufzunehmen, und einen Lage- oder Bauplan, um Außenbedingungen aufzunehmen.

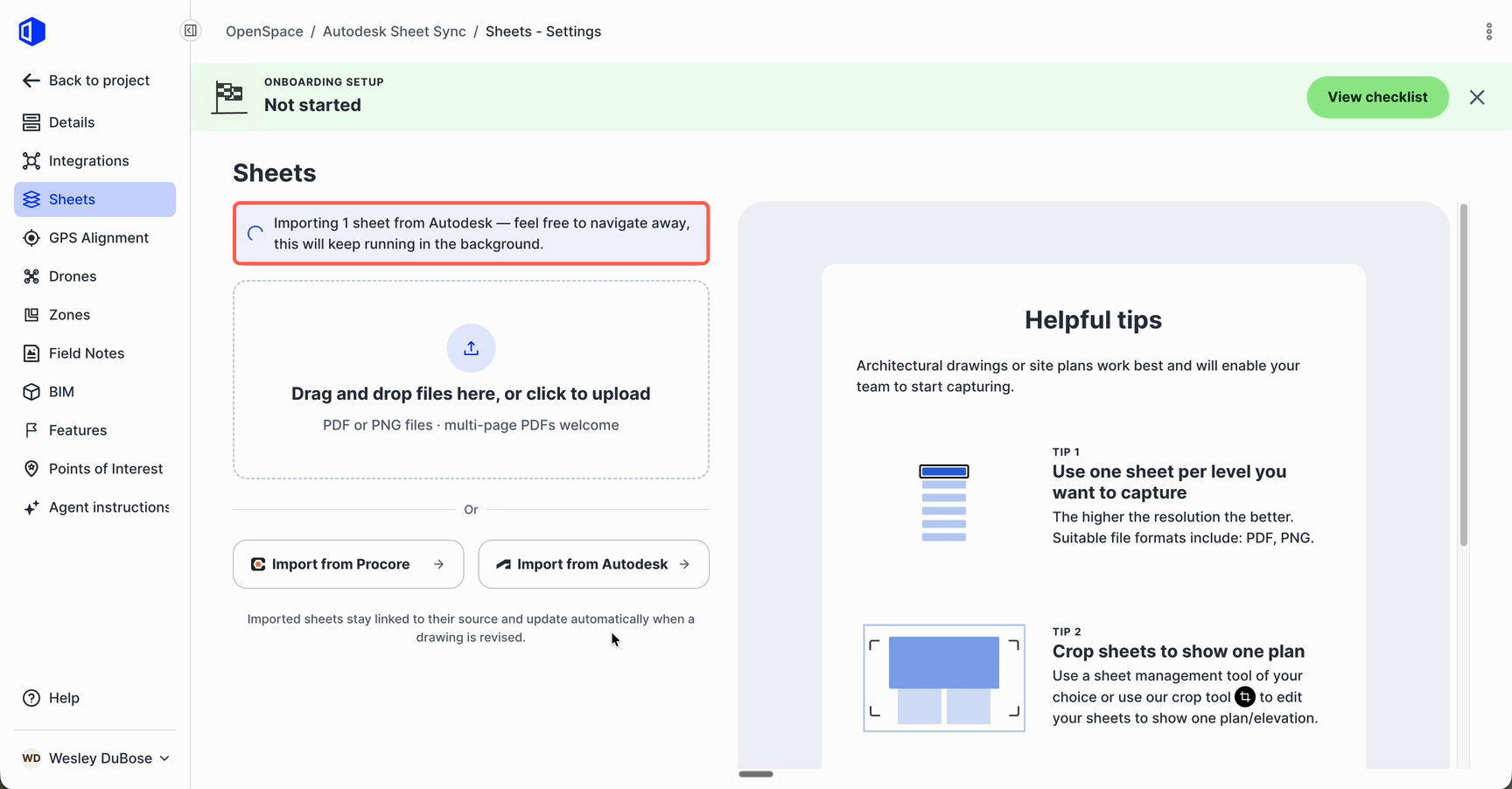

• Der Import wird im Hintergrund ausgeführt. Sie können währenddessen in anderen Bereichen von OpenSpace weiterarbeiten oder OpenSpace vollständig verlassen.

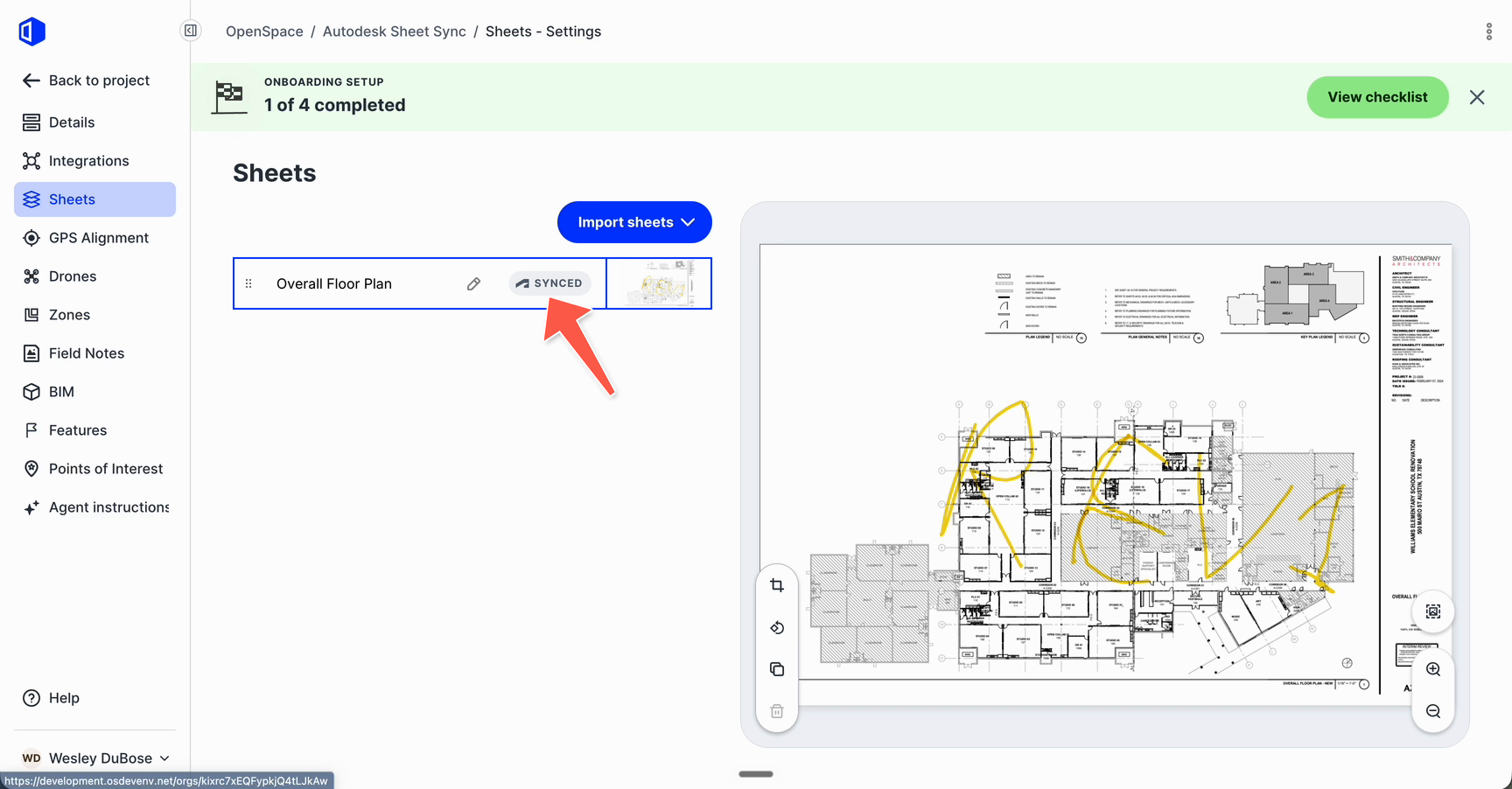

• Nach Abschluss des Imports wird jedes importierte Blatt in Ihrer Blattliste mit dem Label Synchronisiert angezeigt.

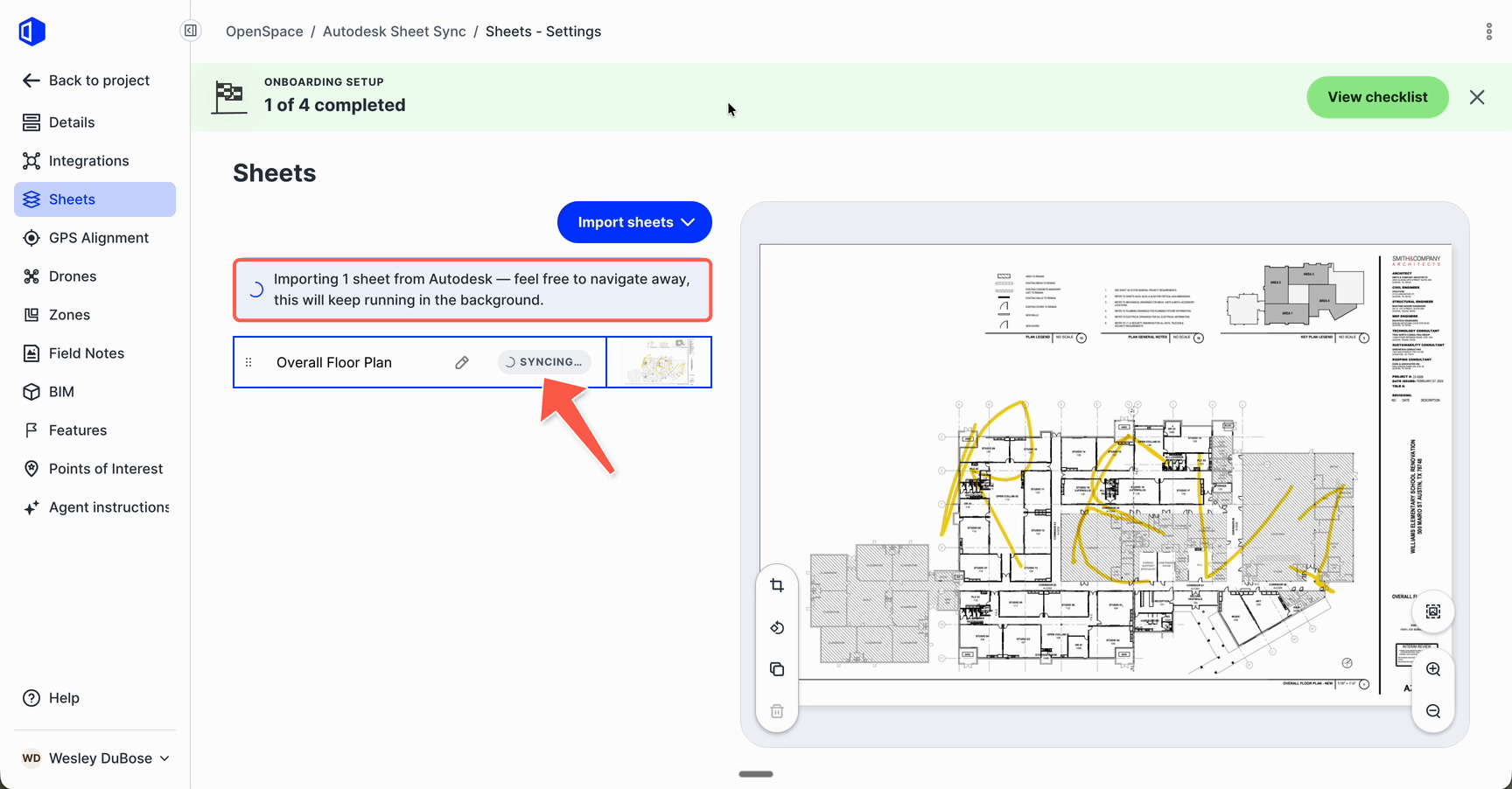

• Wenn eine Zeichnung in Autodesk überarbeitet wird, übernimmt OpenSpace automatisch die neue Revision und prüft, ob sie mit dem bereits in OpenSpace vorhandenen Blatt ausgerichtet ist. Diese Prüfung erfolgt nicht sofort: Sie findet normalerweise innerhalb eines Tages statt, und das Blatt wird aktualisiert, sobald die Revision die Prüfung besteht. Während die Revision importiert wird, weist ein Banner darauf hin, dass das Blatt aus Autodesk importiert wird, und auf dem Blatt wird Synchronisierung… angezeigt.

• Hinweis: OpenSpace aktualisiert ein Blatt nur mit einer Revision, die mit dem aktuellen Blatt ausgerichtet ist. Eine Revision ist nicht mehr ausgerichtet, wenn sie die Position des Grundrisses auf dem Blatt verschiebt, das Layout spiegelt oder den Maßstab ändert. Ihre Aufnahmen und Feldnotizen sind an Positionen auf dem aktuellen Blatt verankert, sodass eine nicht ausgerichtete Revision sie an der falschen Stelle platzieren würde. Wenn eine Revision abgelehnt wird, wird auf dem Blatt Synchronisierungsproblem mit einer Nachricht angezeigt, in der Sie aufgefordert werden, eine ausgerichtete Revision hochzuladen. Laden Sie eine ausgerichtete Revision in Autodesk hoch, damit sie verarbeitet wird.

Ihre Blätter sind jetzt mit Autodesk synchronisiert und bleiben auf der neuesten ausgerichteten Revision.

Fehler beim Import beheben

Wenn ein Blatt nicht importiert oder aktualisiert werden kann, wird es in Ihrer Blattliste mit Import fehlgeschlagen oder Synchronisierungsproblem angezeigt, zusammen mit einer Nachricht, die den Grund erklärt. Suchen Sie die entsprechende Nachricht unten, um zu erfahren, was zu tun ist.

• Keine Berechtigung zum Herunterladen dieses Blatts aus Autodesk.
  • Befolgen Sie die Schritte unter Fehlerbehebung bei der bidirektionalen Autodesk-Synchronisierung und wählen Sie anschließend Import erneut versuchen aus.
• Autodesk konnte nicht erreicht werden. Versuchen Sie es in einigen Minuten erneut.
  • Warten Sie einige Minuten und wählen Sie anschließend Import erneut versuchen aus.
• Autodesk konnte die PDF-Datei nicht exportieren. Versuchen Sie es in einigen Minuten erneut.
  • Warten Sie einige Minuten und wählen Sie anschließend Import erneut versuchen aus.
• Das Blatt wurde in Autodesk nicht gefunden – möglicherweise wurde es gelöscht.
  • Bestätigen Sie, dass das Blatt noch in Autodesk vorhanden ist, und importieren Sie es anschließend erneut.
• Das Blatt konnte nicht importiert werden. Ein erneuter Versuch behebt das Problem normalerweise.
  • Wählen Sie Import erneut versuchen aus. Wenn der Import weiterhin fehlschlägt, wenden Sie sich unter support@openspace.ai an das OpenSpace-Supportteam.
• Die neueste Revision aus Autodesk wurde aufgrund einer fehlenden Ausrichtung abgelehnt. Laden Sie bitte eine ausgerichtete Revision hoch.
  • Die Revision stimmt nicht mit dem aktuellen Blatt überein. Laden Sie in Autodesk eine ausgerichtete Revision hoch.
• Tipp: Wenn der Import mehrerer Blätter fehlschlägt, wählen Sie im Banner oben in der Blattliste Alle erneut versuchen aus.

Häufig gestellte Fragen

Was passiert, wenn ein Blatt in Autodesk überarbeitet wird?

OpenSpace übernimmt automatisch die neue Revision und prüft normalerweise innerhalb eines Tages, ob sie mit dem aktuellen Blatt ausgerichtet ist. Sobald sie die Prüfung besteht, wird das synchronisierte Blatt aktualisiert. Sie müssen es nicht erneut importieren.

Warum wurde meine Revision nicht im Blatt in OpenSpace aktualisiert?

Wenn die Revision vor weniger als einem Tag eingegangen ist, läuft die Prüfung der Ausrichtung möglicherweise noch. Wenn auf dem Blatt Synchronisierungsproblem angezeigt wird, wurde die Revision abgelehnt, weil sie nicht mit dem aktuellen Blatt ausgerichtet ist. Siehe oben unter Fehler beim Import beheben.

Muss ich auf der Seite „Blätter“ bleiben, während der Import ausgeführt wird?

Nein. Der Import wird im Hintergrund ausgeführt, sodass Sie die Seite verlassen oder OpenSpace schließen können. Wenn Sie zurückkehren, werden fertig importierte Blätter als Synchronisiert angezeigt.

Warum wird die Option Aus Autodesk importieren nicht angezeigt?

Überprüfen Sie, ob die Autodesk-Integration für das Projekt eingerichtet ist. Der Import aus Autodesk ist außerdem für Projekte, die OpenSpace Track verwenden, nicht verfügbar.

Nächste Schritte

• Fehlerbehebung bei der bidirektionalen Autodesk-Synchronisierung
• Blätter aus Procore importieren und synchronisieren
• Blätter hochladen und bearbeiten

Wenn Sie weitere Fragen haben, wenden Sie sich bitte unter support@openspace.ai an das OpenSpace-Supportteam.
