Carga y edición de planos

Descripción general

Antes de comenzar a capturar, debes cargar los planos de tu obra en tu proyecto. El tipo de plano que cargues podría afectar la experiencia de captura de tu equipo. Ten en cuenta lo siguiente para garantizar los mejores resultados:

1. OpenSpace requiere un plano por cada área que quieras capturar.
   • Por ejemplo, no usarías un plano del sitio para las capturas de la planta baja; en su lugar, también debes cargar un plano para una captura de la planta baja.
2. Los planos deben contener solo un piso por plano.
   • Por ejemplo, un plano no debe contener el primer y segundo piso.
3. Los planos arquitectónicos o de construcción son los más recomendables.

Permisos

Requisito previo

Para poder cargar planos, primero debes crear un proyecto.

Ejemplos de planos correctos

Ejemplos de planos incorrectos

Cargar planos en tu proyecto desde la web

• Accede al proyecto que acabas de crear.
• Selecciona el ícono de engranaje en el mosaico del proyecto o en la página de inicio del proyecto para acceder a la configuración del proyecto.
  • Mosaico del proyecto:

• Página de inicio:

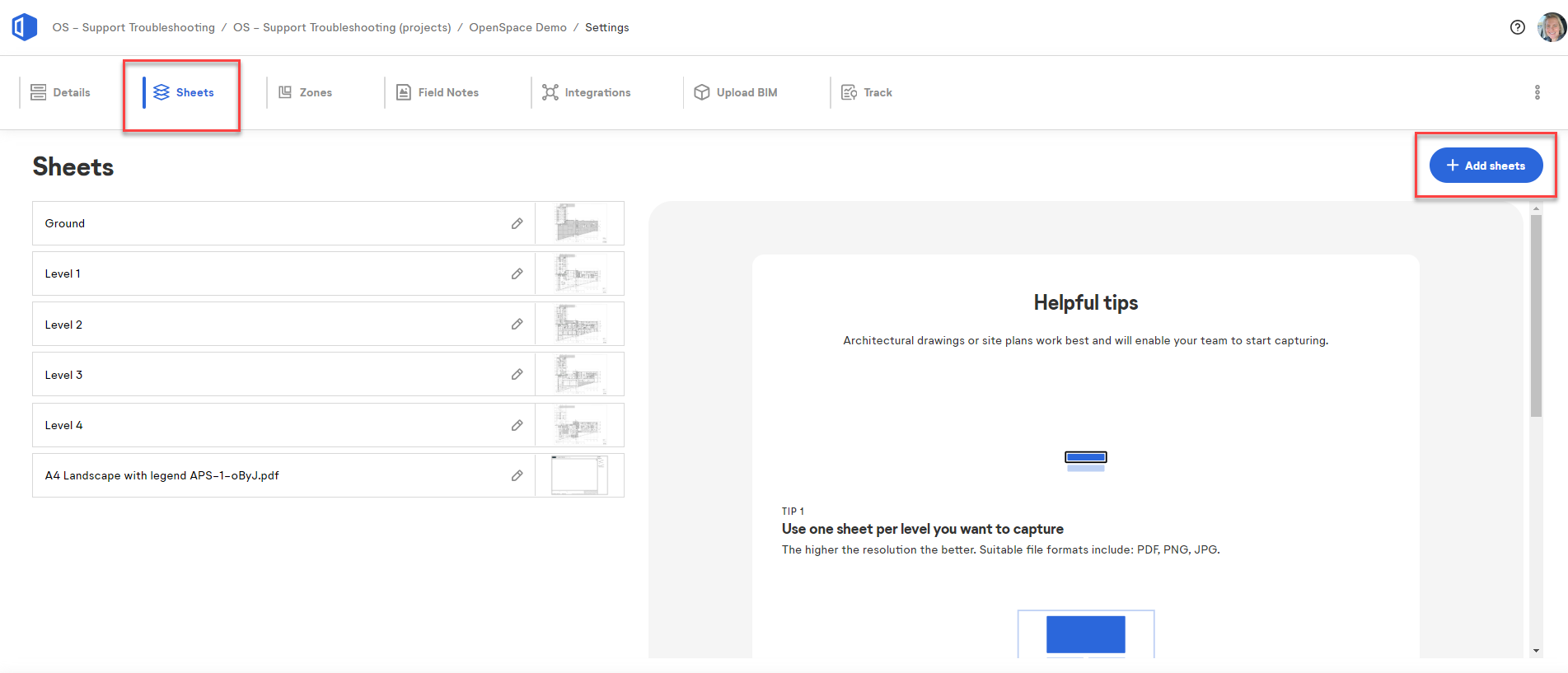

  • En la esquina superior derecha, selecciona el botón azul + Agregar planos.

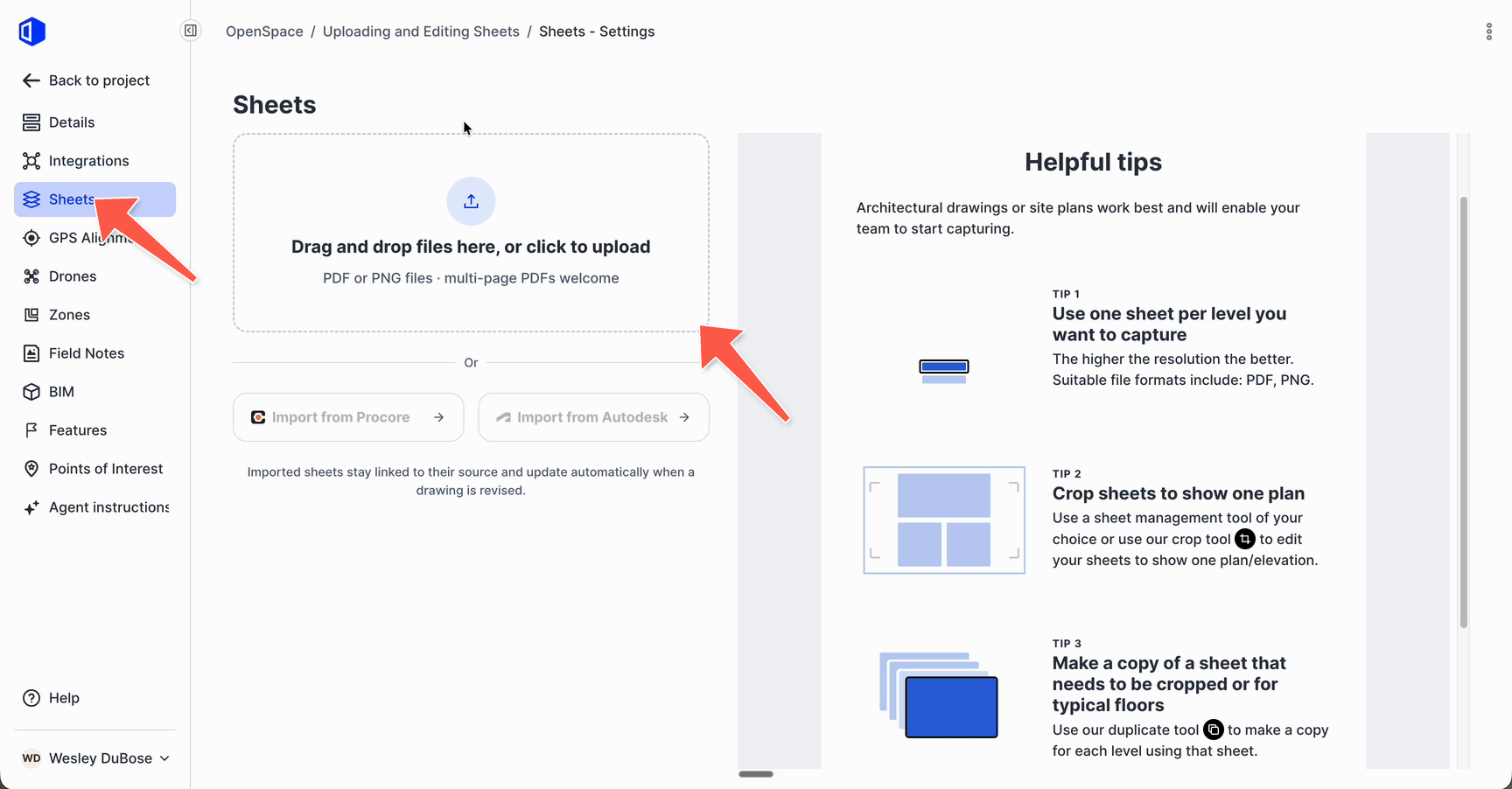

• Selecciona Planos en la barra lateral izquierda de la configuración del proyecto.
  • En el lado derecho de la pantalla se muestran Consejos útiles para elegir planos.

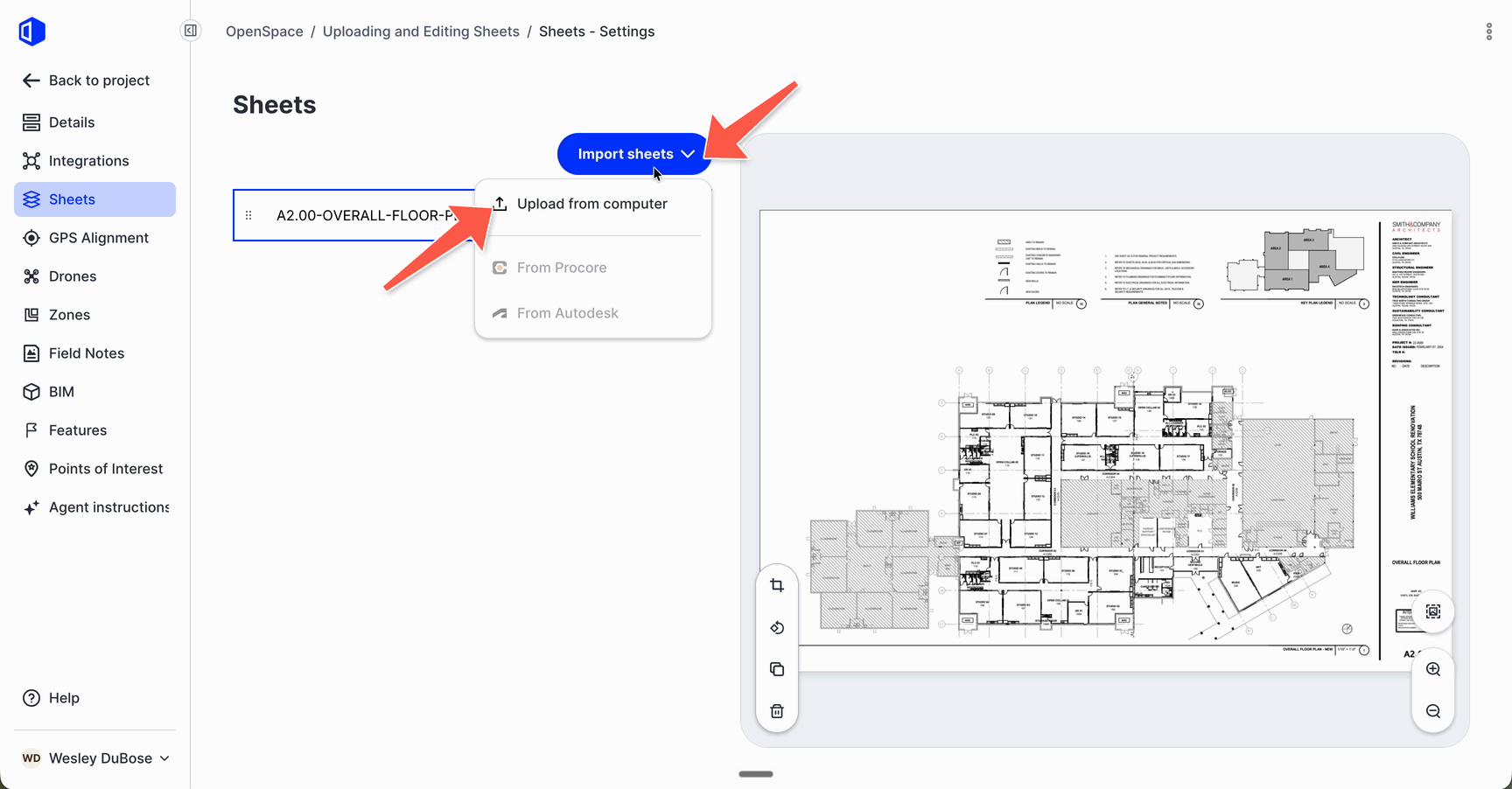

• En la esquina superior derecha, selecciona el botón azul + Agregar planos .

• En la ventana emergente del explorador de archivos, selecciona los planos y haz clic en abrir.
  • Los tipos de archivo compatibles son: PDF y PNG.

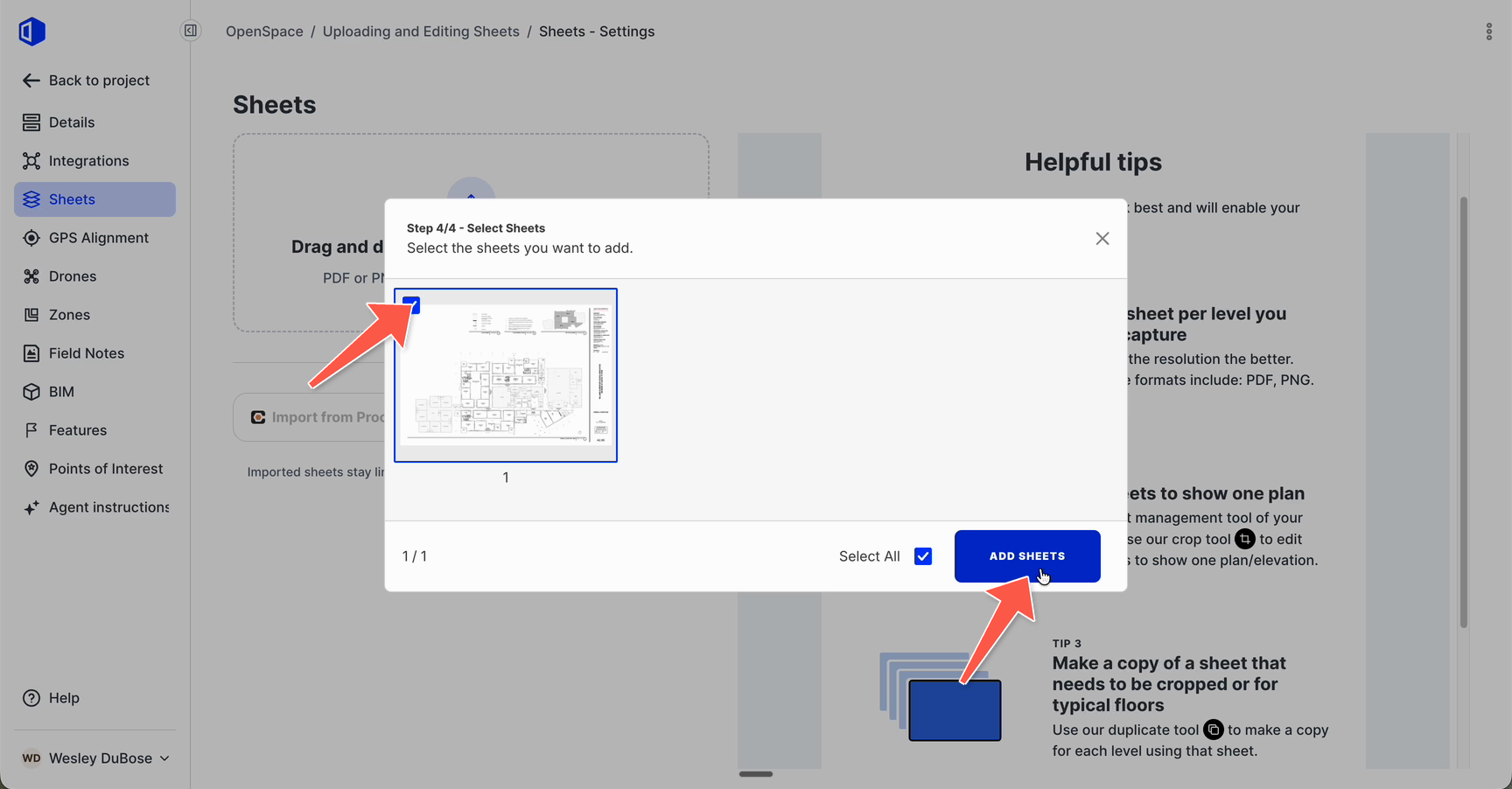

• Selecciona los planos que quieras cargar en el cuadro Seleccionar planos.

• Haz clic en Agregar planos.

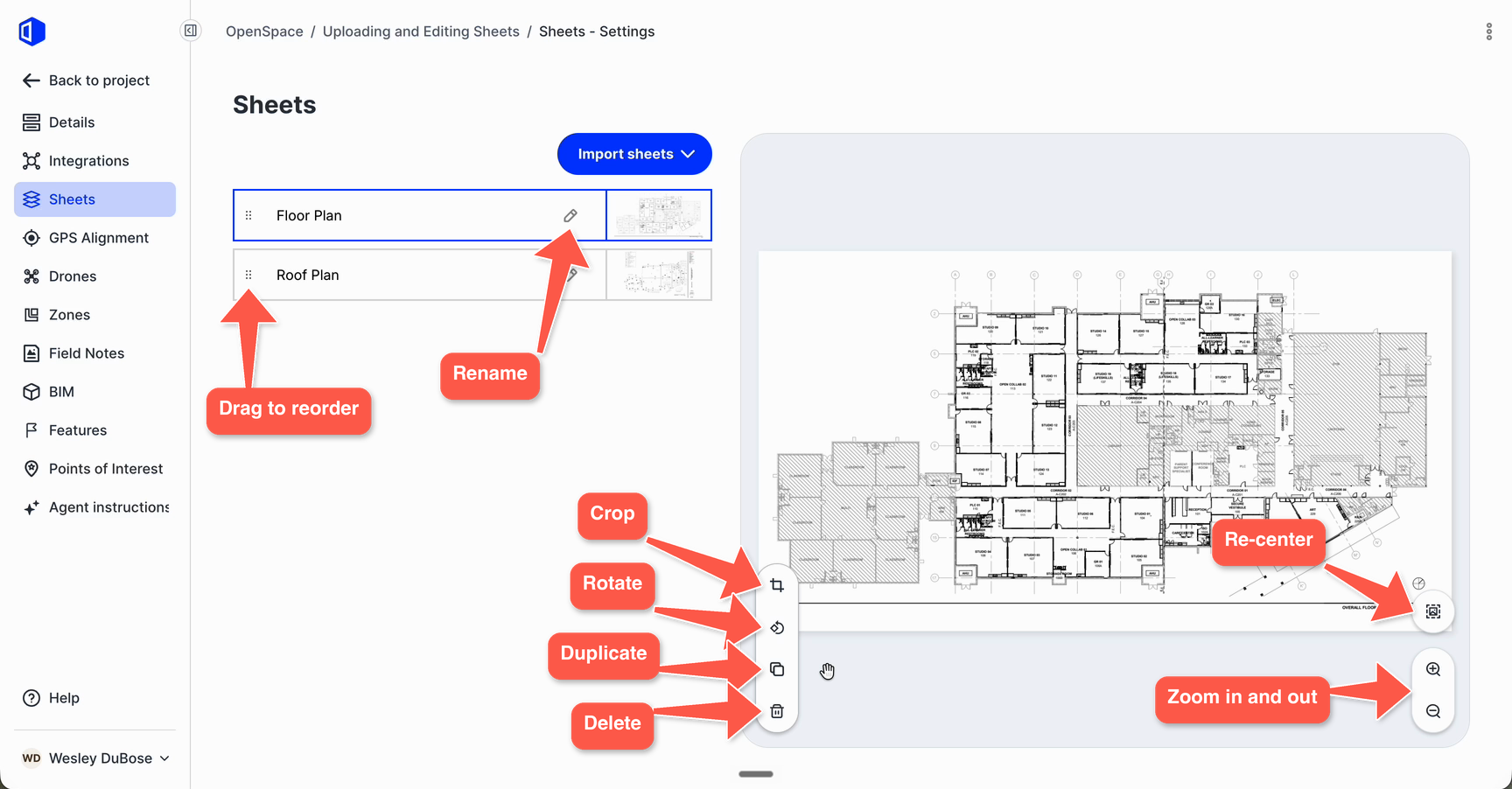

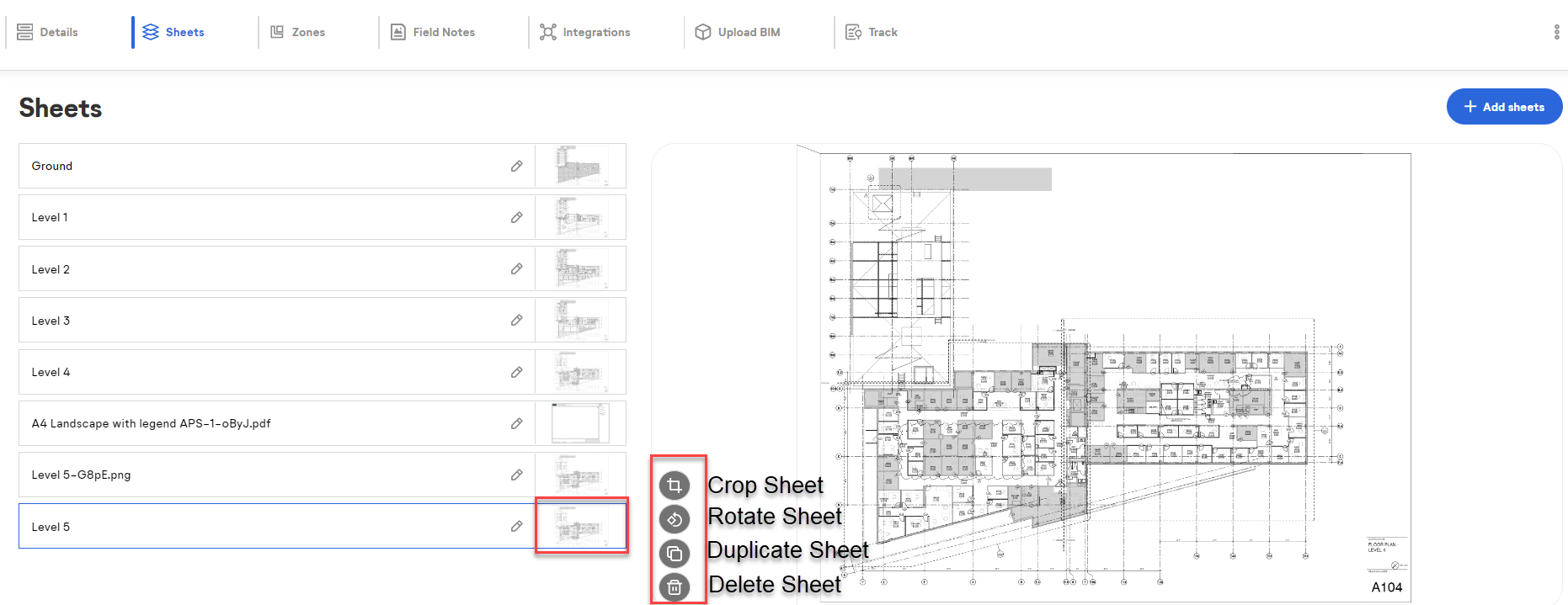

• El plano ya está disponible en la lista Planos para editarlo. Si ya se asoció una captura, una Nota de campo o una Zona al plano, estos íconos de edición no estarán disponibles:
  • Cambiar el nombre del plano: Haz clic en el ícono de lápiz a la derecha del plano cargado y luego haz clic fuera del cuadro de edición.

• Recortar el plano: Haz clic en la imagen pequeña del plano y presiona el ícono de recortar para seleccionar el área recortada. Luego selecciona Guardar en el centro inferior.
• Girar el plano: Haz clic en la imagen pequeña del plano y presiona el botón de girar hasta obtener la rotación deseada. Luego haz clic en Guardar.
• Duplicar el plano: Haz clic en la imagen pequeña del plano y presiona el ícono de duplicar. El duplicado tendrá el mismo nombre de plano con “-1” agregado en la primera duplicación. Selecciona Guardar.
  • Por ejemplo: Si duplicas el plano Nivel 5, el plano se llamará “Nivel 5-1”. Si vuelves a duplicar el plano Nivel 5, se llamará “Nivel 5-2”. Si seleccionas Duplicar plano para Nivel 5-2, el plano duplicado se llamará “Nivel 5-2-1”; la secuencia de numeración continuará cada vez que se use Duplicar plano.
• Enviar el plano a la papelera: Si cargaste el plano equivocado, presiona el ícono de la papelera para eliminarlo y luego selecciona Guardar.

• Si no haces ninguna edición en el plano, se guardará automáticamente. Si realizas alguno de los cambios indicados anteriormente, asegúrate de seleccionar el botón azul Guardar a medida que avanzas.

• Si intentas hacer clic en una pestaña de la configuración del proyecto, el sistema te pedirá que guardes los cambios.

Cargar planos en tu proyecto desde un dispositivo móvil

• Inicia sesión en la aplicación móvil de OpenSpace.
• Selecciona el proyecto al que quieras cargar los planos.

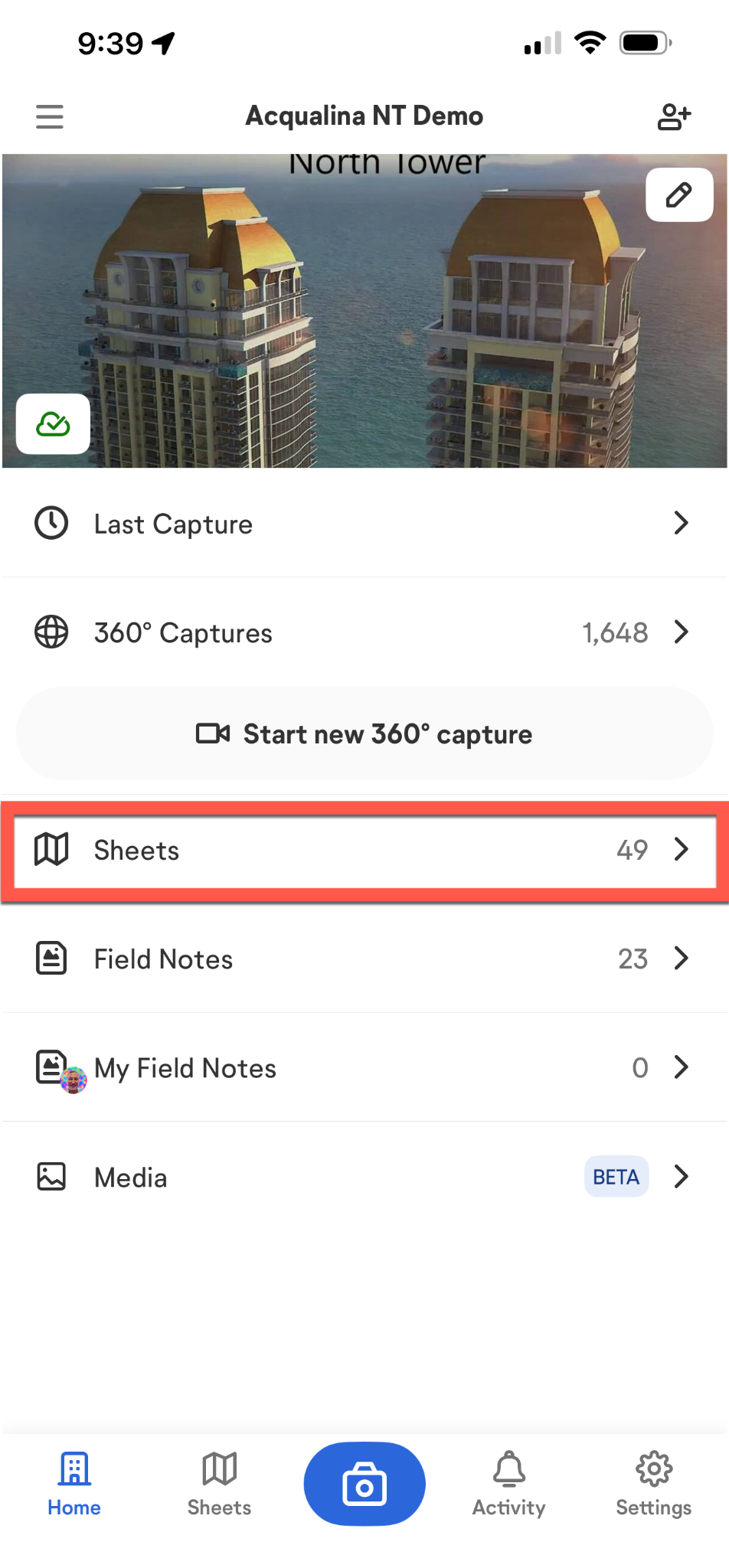

• Toca el ícono Planos.

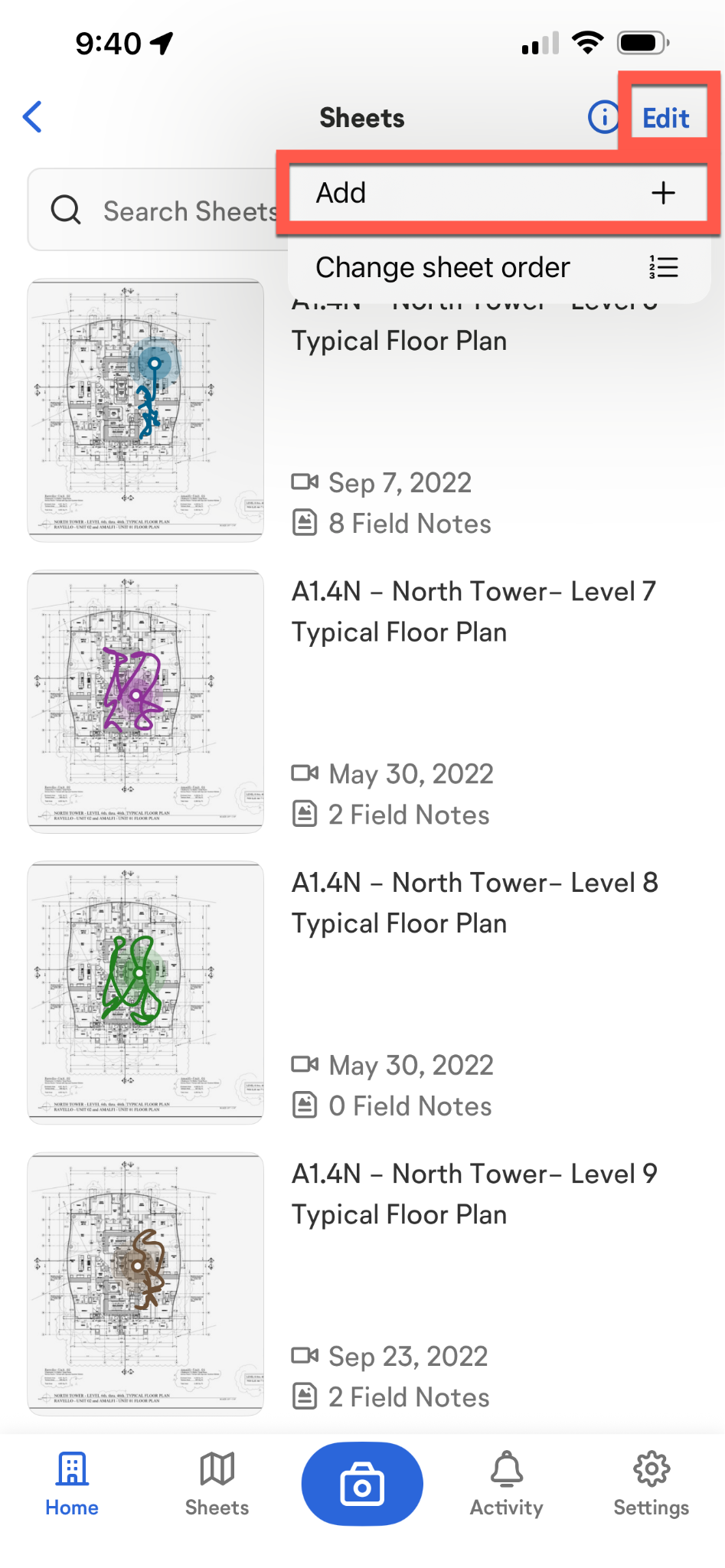

• En la esquina superior derecha, selecciona Editar y luego Agregar.

• Se abrirá el sistema de archivos de tu dispositivo móvil para que selecciones el plano.
• En dispositivos móviles, esta es la única oportunidad para editar el nombre del plano. Después de esto, la mayoría de las ediciones, como cambiar el nombre del plano, deben realizarse desde la web.

• Selecciona Cargar plano(s).

Editar planos existentes

Las opciones de edición disponibles dependen de la fase del proyecto y de los datos, si los hay, asociados con el o los planos.

Editar nombres de planos desde la web

Esto se puede hacer en cualquier fase del proyecto, independientemente de si hay datos existentes asociados con el plano.

Reordenar planos

Si necesitas cambiar el orden de los planos durante el proyecto, no hay restricciones y puedes hacerlo desde un dispositivo móvil o la web. Algunos equipos cambian el orden de los planos durante un proyecto; por ejemplo, si te enfocas en una zona específica durante una semana, puedes colocar esos planos al principio de la lista.

• Dispositivo móvil:
  • Selecciona Planos en la vista del proyecto.
  • Toca Editar en la esquina superior derecha.
  • Toca Cambiar orden de planos.
  • Mantén presionado el plano para moverlo hacia arriba o hacia abajo en la lista.
• Web:
  • Haz clic en la pestaña Planos en la configuración del proyecto.
  • Haz clic y mantén presionado el botón del mouse sobre la vista pequeña del plano.
  • Mueve el plano hacia arriba o hacia abajo en la lista.
  • Selecciona Guardar.

Reemplazar un plano

Si tu plano del Nivel 1 está desactualizado, por ejemplo, y quieres reemplazarlo por un nuevo plano del Nivel 1, no cargues el plano nuevo. Ponte en contacto con el equipo de Soporte de OpenSpace para analizar si tus planos son una buena opción para un reemplazo; esta acción solo puede realizarla el equipo de Soporte.

• Nota: Si el diseño del plano nuevo es similar al del plano actual, esto es un buen indicador de que podremos reemplazarlo rápidamente.

Dividir un plano con varios niveles

Los planos con dibujos de dos niveles no son válidos en OpenSpace, ya que podrían impedir el funcionamiento de algunas funciones, como las alineaciones de modelos BIM. Si necesitas dividir un plano cargado porque contiene dibujos de dos niveles, como el Nivel 1 y el Nivel 2, sigue estos pasos:

• Pausa la captura.
• Vuelve a cargar el plano. Duplica el plano y luego recorta el nivel correspondiente en ambos planos.
• Nombra los planos “Nivel 1 Nuevo” y “Nivel 2 Nuevo”.
• Si no se puede definir fácilmente cuál de las capturas corresponde al Nivel 1 y cuál al Nivel 2, edita el nombre de la captura para indicar el nivel.
• Ponte en contacto con el Soporte de OpenSpace y explica la situación. (Nota: Dependiendo del volumen de capturas que deban moverse, es posible que te redirijamos a tu Ejecutivo de cuenta para solicitar una migración de datos, la cual forma parte de nuestros Servicios profesionales).
  • Este es un ejemplo de lo que debes enviar a nuestro equipo de Soporte para realizar tu solicitud: Hola, equipo de Soporte de OpenSpace: en el proyecto [insertar enlace] cargamos un plano que tenía el Nivel 1 y el Nivel 2 en el mismo plano y lo capturamos. ¿Podrían dividir las capturas?

Eliminar un plano

Eliminar un plano al que no hay datos asociados es fácil; en este caso, el ícono de la papelera estará disponible en la esquina inferior izquierda del plano. Sin embargo, si hay datos asociados al plano, como capturas 360 (videos o fotos), Notas de campo o Zonas, no puedes eliminarlo hasta que se eliminen todos los datos. Si quieres conservar algunos o todos los datos, ponte en contacto con el Soporte de OpenSpace para analizar las opciones disponibles.

Preguntas frecuentes

¿Qué pasa si no tengo un plano?

Cargar los planos de la obra es lo que permite que OpenSpace AI haga su magia. Sin embargo, algunas opciones alternativas podrían incluir usar una imagen de Google Maps para recorridos del plano del sitio o dibujar el plano de planta con un marcador permanente o una herramienta de software.

¿Los reemplazos de planos implican cargos adicionales?

En la mayoría de los casos, los reemplazos de planos estándar están incluidos en nuestro servicio de Soporte. Sin embargo, las solicitudes consideradas excesivas o que estén fuera del alcance normal del soporte pueden generar costos adicionales.

• “Excesiva” se define como cualquier solicitud que requiera más de una hora de recursos dedicados.
• Un “reemplazo de plano” se refiere al proceso de sustituir un plano existente en un proyecto por una versión nueva, normalmente cuando el plano actual está desactualizado o se ha actualizado con información más precisa.

Si tu solicitud de reemplazo de plano implica modificaciones complejas, varios planos o una reestructuración que afecte a las capturas vinculadas o a los datos del proyecto, OpenSpace podría evaluar cargos adicionales. Todas estas solicitudes están sujetas a revisión y aprobación por parte de OpenSpace.

Si tienes alguna pregunta adicional, ponte en contacto con el equipo de Soporte de OpenSpace en support@openspace.ai.
