Importar y sincronizar planos desde Autodesk

Descripción general

Puede importar planos a OpenSpace directamente desde los planos de su proyecto de Autodesk en lugar de cargar archivos. Los planos importados permanecen vinculados a Autodesk: cuando se revisa un plano en Autodesk, OpenSpace incorpora automáticamente la última revisión alineada, para que su equipo siempre capture usando los planos actualizados.

Permisos

Requisitos previos

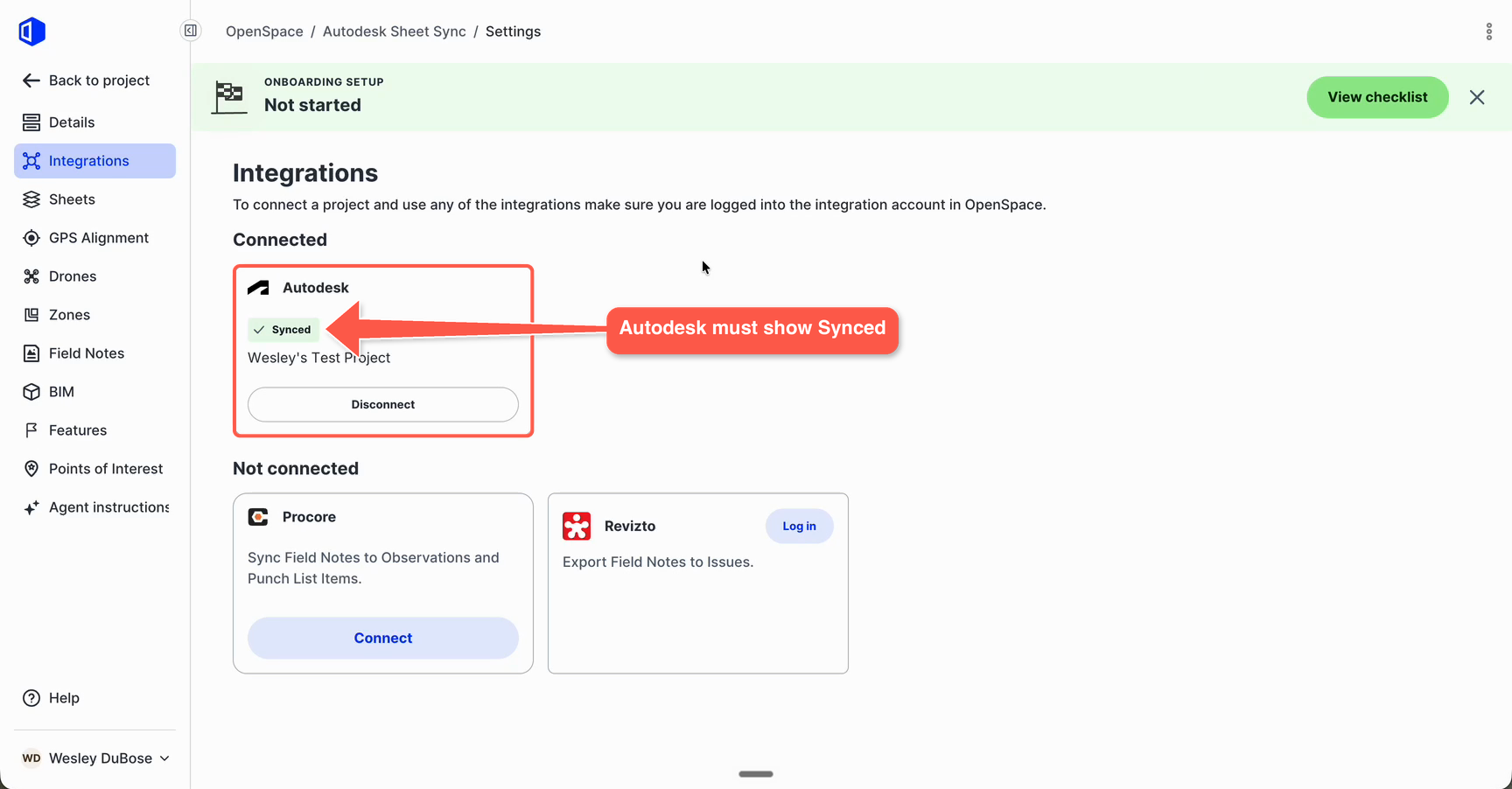

• La integración con Autodesk debe estar configurada en el proyecto. En la página Integraciones del proyecto, la tarjeta de Autodesk debe mostrar Sincronizado.

• Nota: La importación desde Autodesk no está disponible en proyectos que usan OpenSpace Track.

Importar planos desde Autodesk

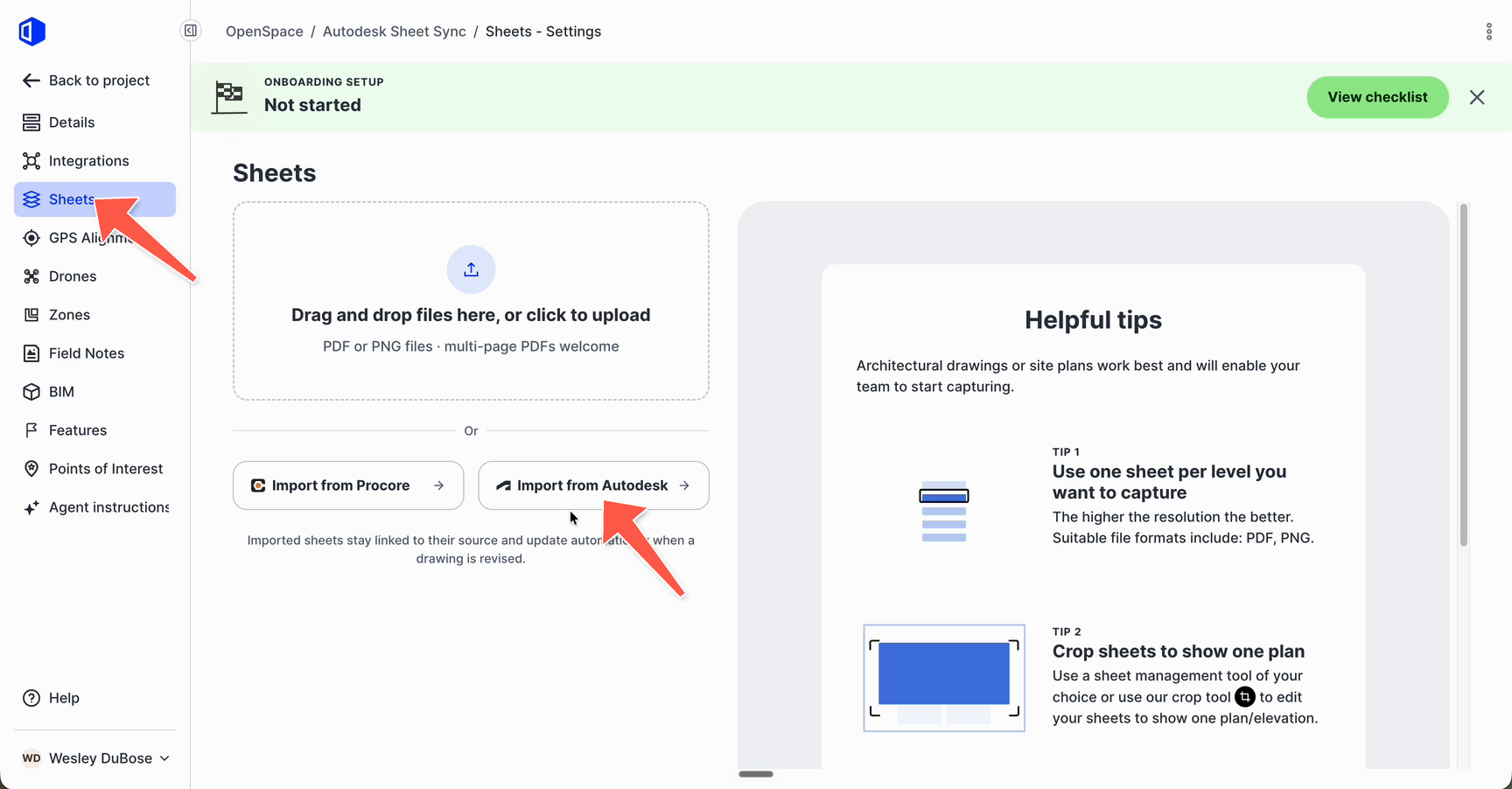

• En la configuración del proyecto, seleccione Planos en la barra lateral izquierda y, luego, seleccione Importar desde Autodesk.

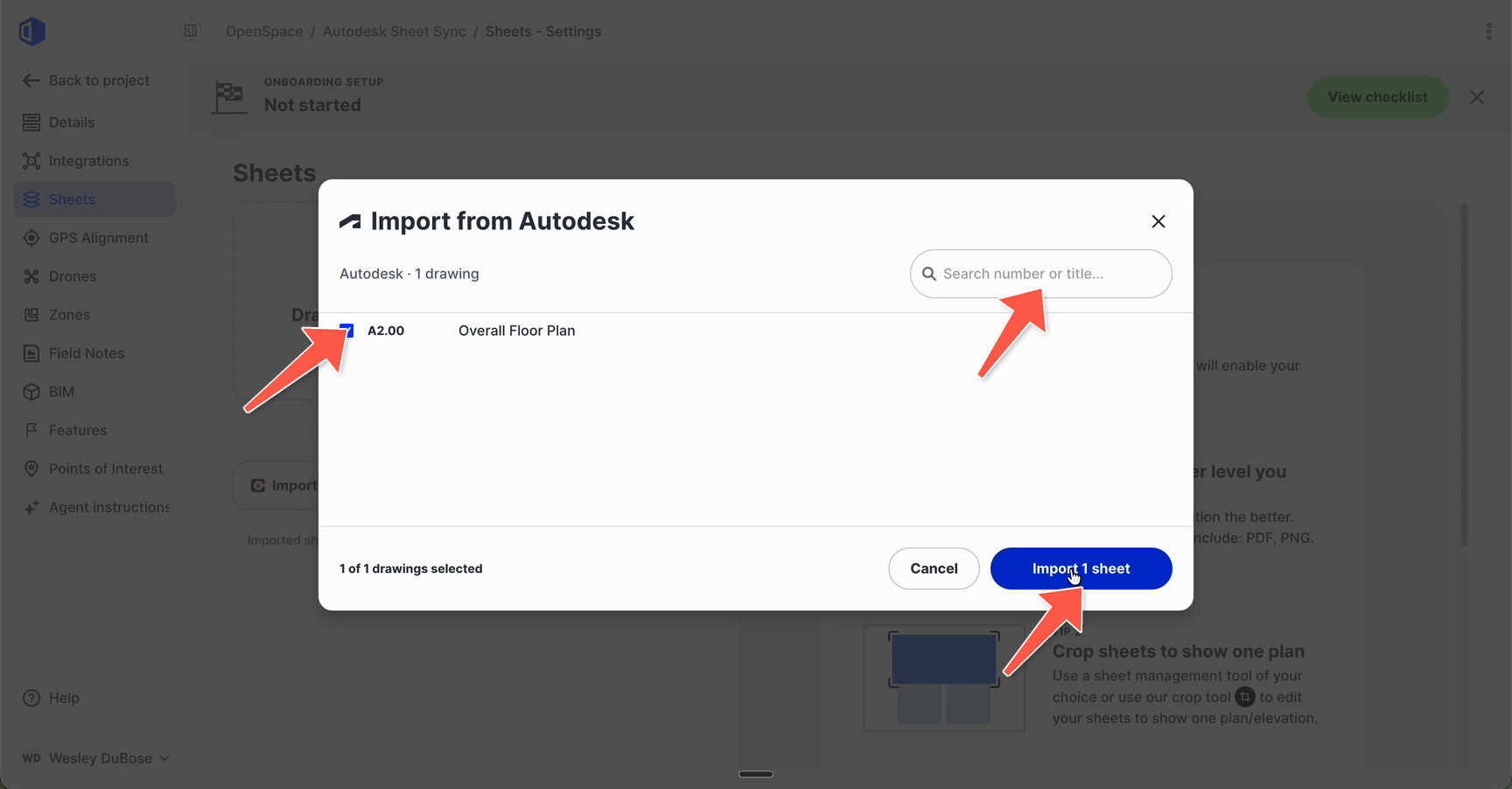

• En la ventana Importar desde Autodesk, seleccione los planos que desea importar. Use el campo Buscar por número o título para encontrar un plano. Luego, seleccione el botón de importación, que muestra cuántos planos seleccionó (por ejemplo, Importar 1 plano).
  • Sugerencia: Para disfrutar de la mejor experiencia de captura, importe un plano general de planta para cada nivel que planee capturar, en lugar de planos basados en áreas. Los planos arquitectónicos funcionan mejor. Agregue un plano de techo para capturar el techo y un plano de emplazamiento o civil para capturar las condiciones exteriores.

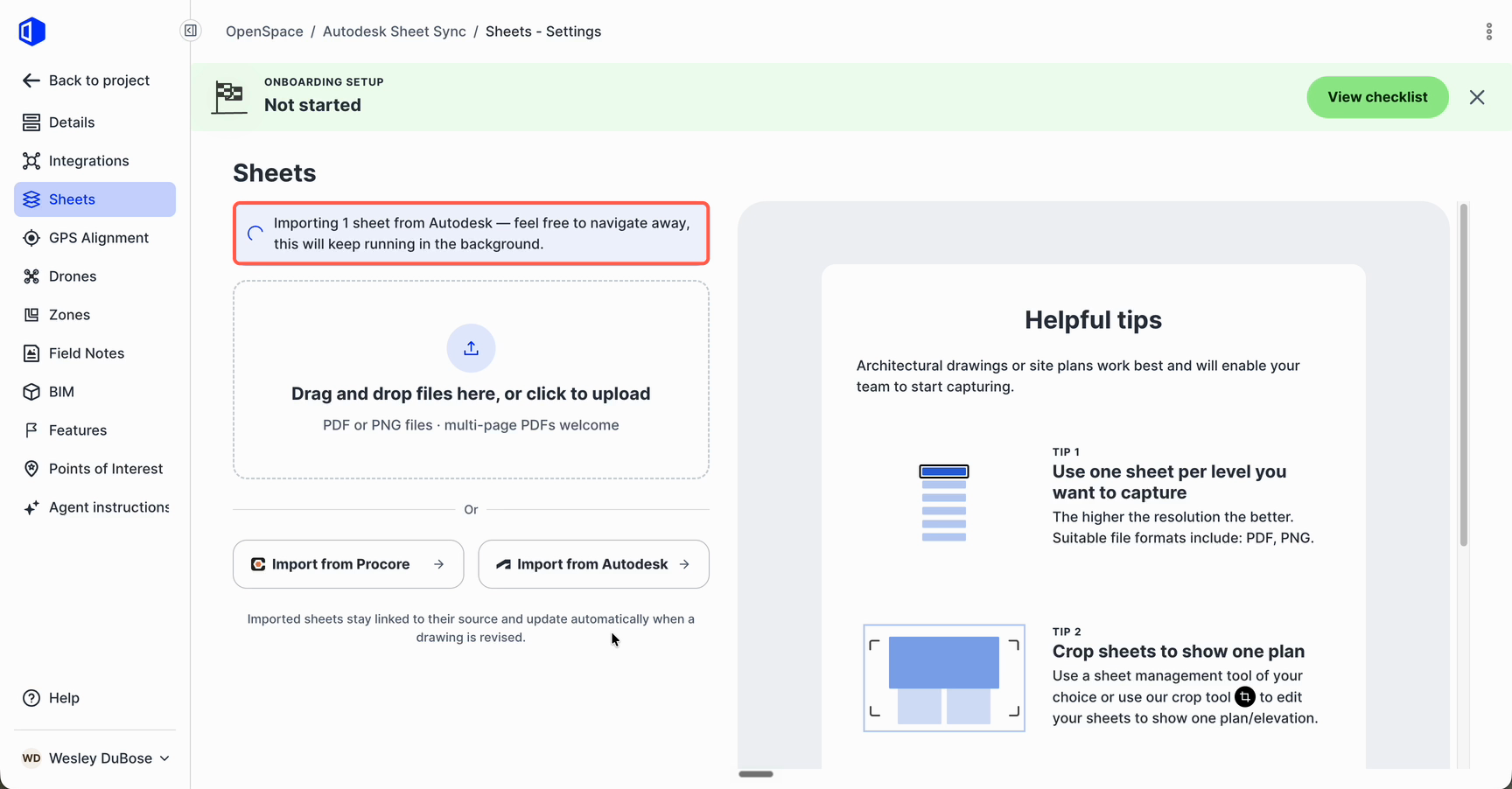

• La importación se ejecuta en segundo plano. Puede seguir trabajando en otras partes de OpenSpace o salir completamente de OpenSpace mientras finaliza.

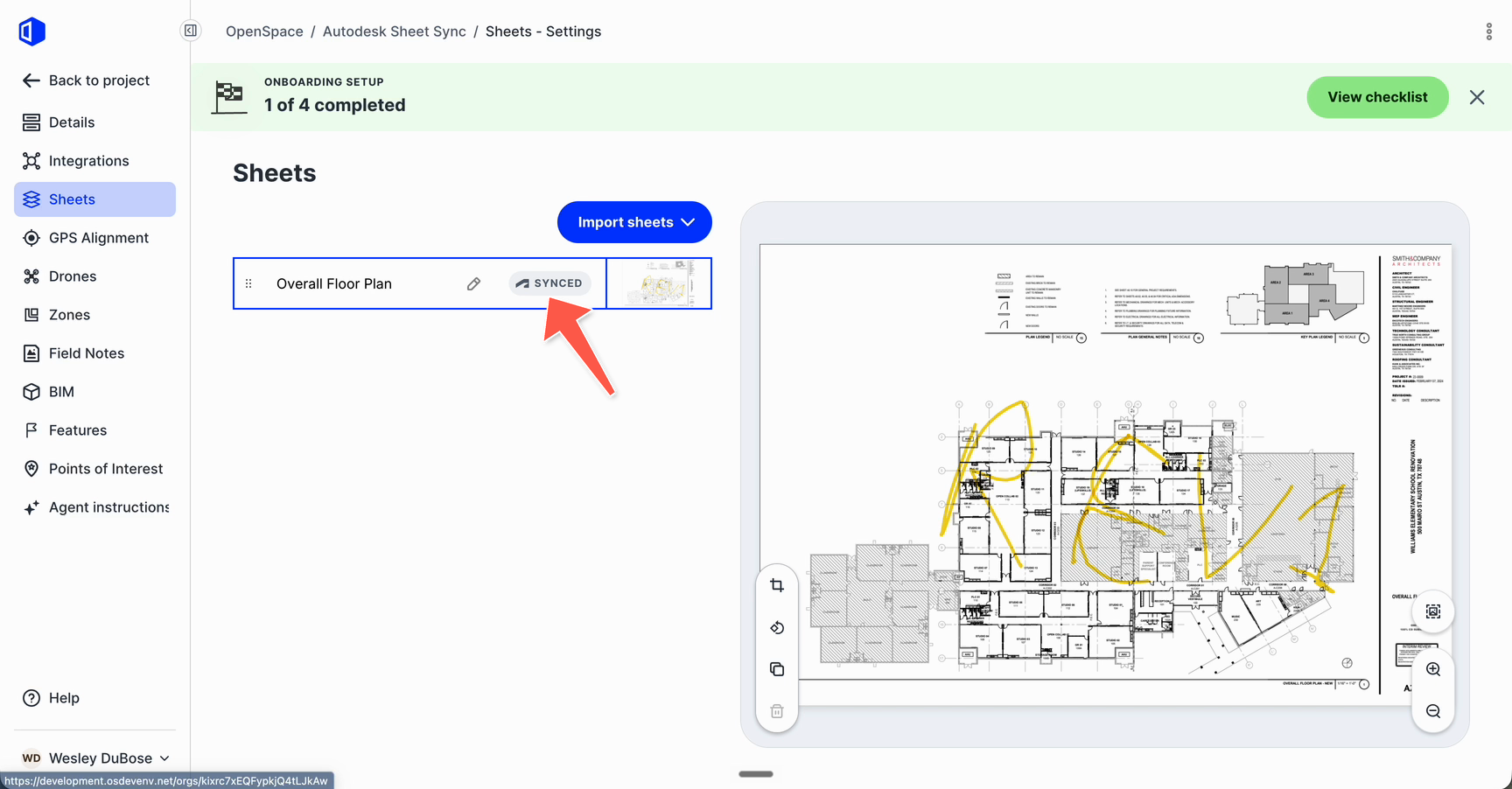

• Cuando termina la importación, cada plano importado aparece en su lista de planos con la etiqueta Sincronizado.

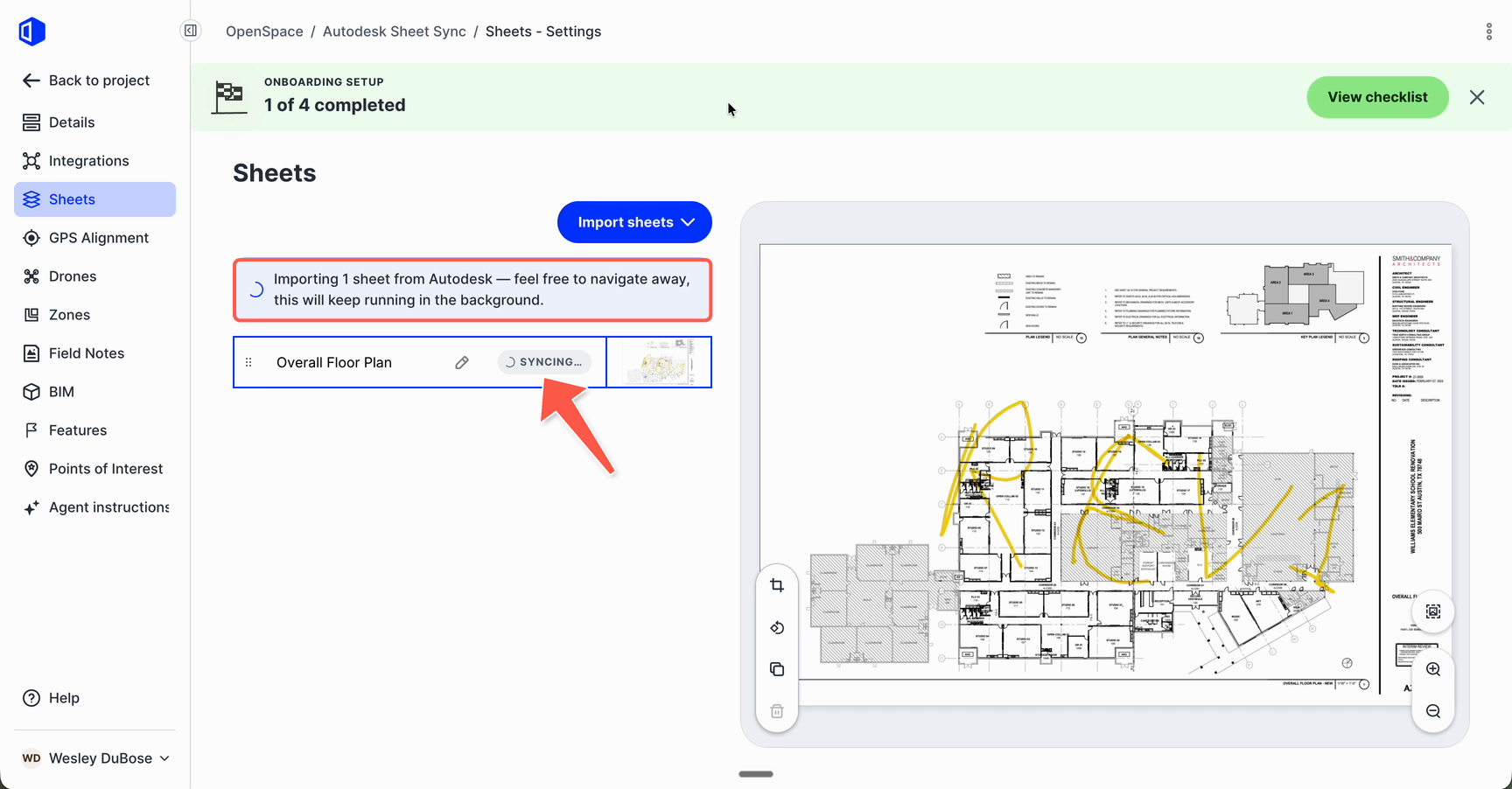

• Cuando se revisa un dibujo en Autodesk, OpenSpace incorpora automáticamente la nueva revisión y comprueba que esté alineada con el plano que ya está en OpenSpace. Esta comprobación no es inmediata: normalmente se realiza en un plazo de un día, y el plano se actualiza una vez que la revisión la supera. Mientras se importa la revisión, un banner le informa que el plano se está importando desde Autodesk y el plano muestra Sincronizando…

• Nota: OpenSpace solo actualiza un plano con una revisión que esté alineada con el plano actual. Una revisión deja de estar alineada cuando cambia la posición del plano de planta en el plano, refleja la distribución o cambia la escala. Sus capturas y Notas de campo están fijadas a ubicaciones del plano actual, por lo que una revisión desalineada las colocaría en el lugar incorrecto. Si se rechaza una revisión, el plano muestra Problema de sincronización con un mensaje que le solicita cargar una revisión alineada. Cargue una revisión alineada en Autodesk para que se procese.

Sus planos ya están sincronizados con Autodesk y permanecerán en la última revisión alineada.

Solución de problemas de errores de importación

Si no se puede importar o actualizar un plano, en su lista de planos aparece Error de importación o Problema de sincronización, junto con un mensaje que explica el motivo. Busque el mensaje a continuación para saber qué hacer.

• No tiene permiso para descargar este plano desde Autodesk.
  • Siga los pasos indicados en Solución de problemas de la sincronización bidireccional de Autodesk y, luego, seleccione Reintentar importación.
• No se pudo acceder a Autodesk. Inténtelo de nuevo en unos minutos.
  • Espere unos minutos y, luego, seleccione Reintentar importación.
• Autodesk no pudo exportar el PDF. Inténtelo de nuevo en unos minutos.
  • Espere unos minutos y, luego, seleccione Reintentar importación.
• No se encontró el plano en Autodesk; es posible que se haya eliminado.
  • Confirme que el plano aún existe en Autodesk y, luego, impórtelo nuevamente.
• No se pudo importar el plano. Normalmente, volver a intentarlo resuelve el problema.
  • Seleccione Reintentar importación. Si el problema continúa, póngase en contacto con el equipo de Soporte de OpenSpace en support@openspace.ai.
• La revisión más reciente de Autodesk fue rechazada debido a una desalineación. Cargue una revisión alineada.
  • La revisión no coincide con el plano actual. Cargue una revisión alineada en Autodesk.
• Sugerencia: Si varios planos presentan errores, seleccione Reintentar todo en el banner de la parte superior de la lista de planos.

Preguntas frecuentes

¿Qué sucede cuando se revisa un plano en Autodesk?

OpenSpace incorpora automáticamente la nueva revisión y comprueba que esté alineada con el plano actual, normalmente en un plazo de un día. Una vez que supera la comprobación, el plano sincronizado se actualiza. No es necesario volver a importarlo.

¿Por qué mi revisión no actualizó el plano en OpenSpace?

Si la revisión se incorporó hace menos de un día, es posible que la comprobación de alineación aún esté en curso. Si el plano muestra Problema de sincronización, la revisión fue rechazada porque no está alineada con el plano actual. Consulte la sección Solución de problemas de errores de importación anterior.

¿Debo permanecer en la página Planos mientras se ejecuta la importación?

No. La importación se ejecuta en segundo plano, por lo que puede navegar a otra página o cerrar OpenSpace. Cuando regrese, los planos terminados aparecerán como Sincronizado.

¿Por qué no veo la opción Importar desde Autodesk?

Compruebe que la integración con Autodesk esté configurada en el proyecto. La importación desde Autodesk tampoco está disponible en proyectos que usan OpenSpace Track.

Siguientes pasos

• Solución de problemas de la sincronización bidireccional de Autodesk
• Importar y sincronizar planos desde Procore
• Cargar y editar planos

Si tiene alguna pregunta adicional, póngase en contacto con el equipo de Soporte de OpenSpace en support@openspace.ai.
