Superpositions de drones

Présentation

Avec notre outil de superposition de drones dans OpenSpace Air, vous pouvez comparer les captures de drones aux conditions existantes, aux conceptions et aux plans pour évaluer rapidement l'avancement, détecter les problèmes et planifier la prochaine phase des travaux. OpenSpace Air facilite l'alignement précis des documents de plan courants avec vos captures de drones. Une fois qu'un document de superposition a été aligné, la superposition sera disponible sur tous les orthomosaïques existants et futurs.

Remarque : L'outil de superposition prend en charge les fichiers PDF, PNG et JPG jusqu'à 2 Go.

Autorisations

Comment importer un fichier pour une superposition

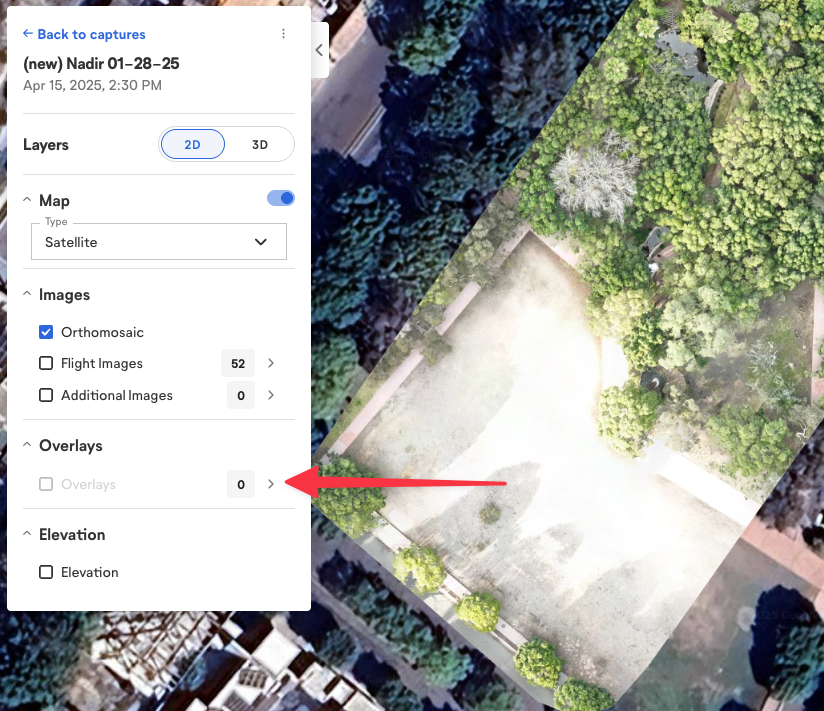

• Cliquez sur la flèche à côté de Superpositions dans la barre latérale des calques pour accéder à la liste des superpositions.

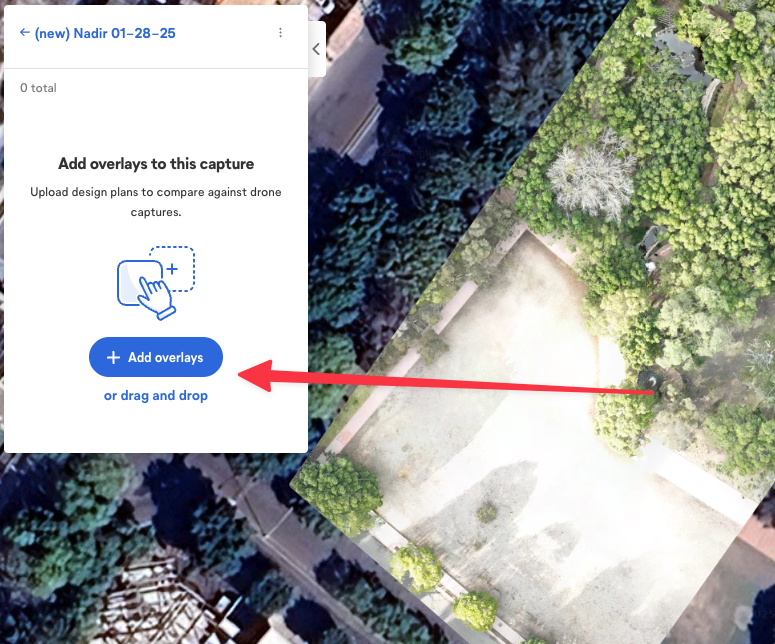

• Sélectionnez Ajouter des superpositions ou faites glisser et déposez les documents PDF que vous souhaitez superposer.
  • Si vous avez déjà importé des fichiers et souhaitez en importer d'autres, cliquez sur le bouton + en haut à droite de la liste des superpositions.

Comment aligner une capture de drone et une image de superposition

L'outil d'alignement suit un flux de travail simple d'enregistrement par points. Vous pouvez enregistrer un troisième point optionnel pour une précision accrue.

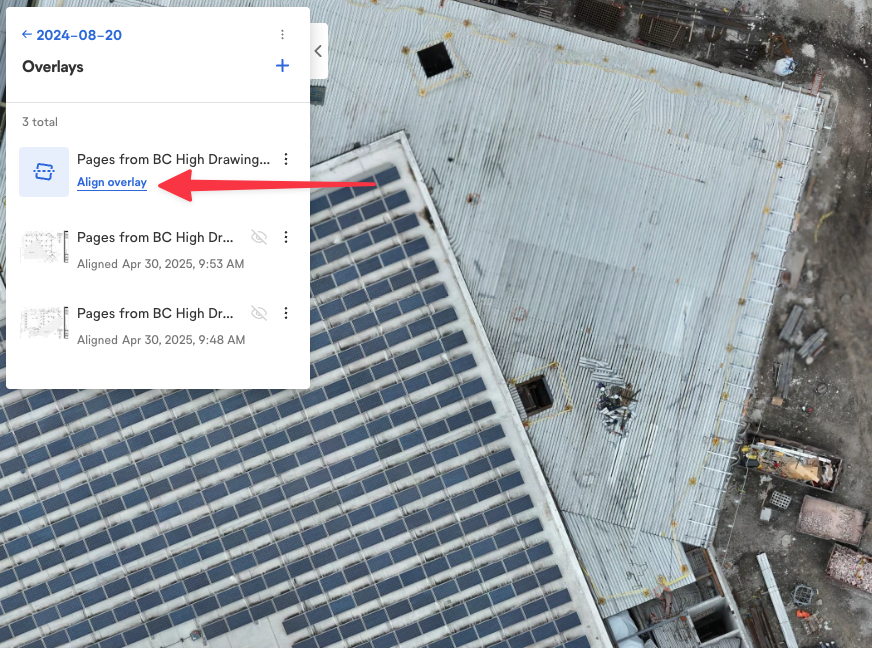

• Cliquez sur Aligner la superposition sous le fichier que vous souhaitez aligner.

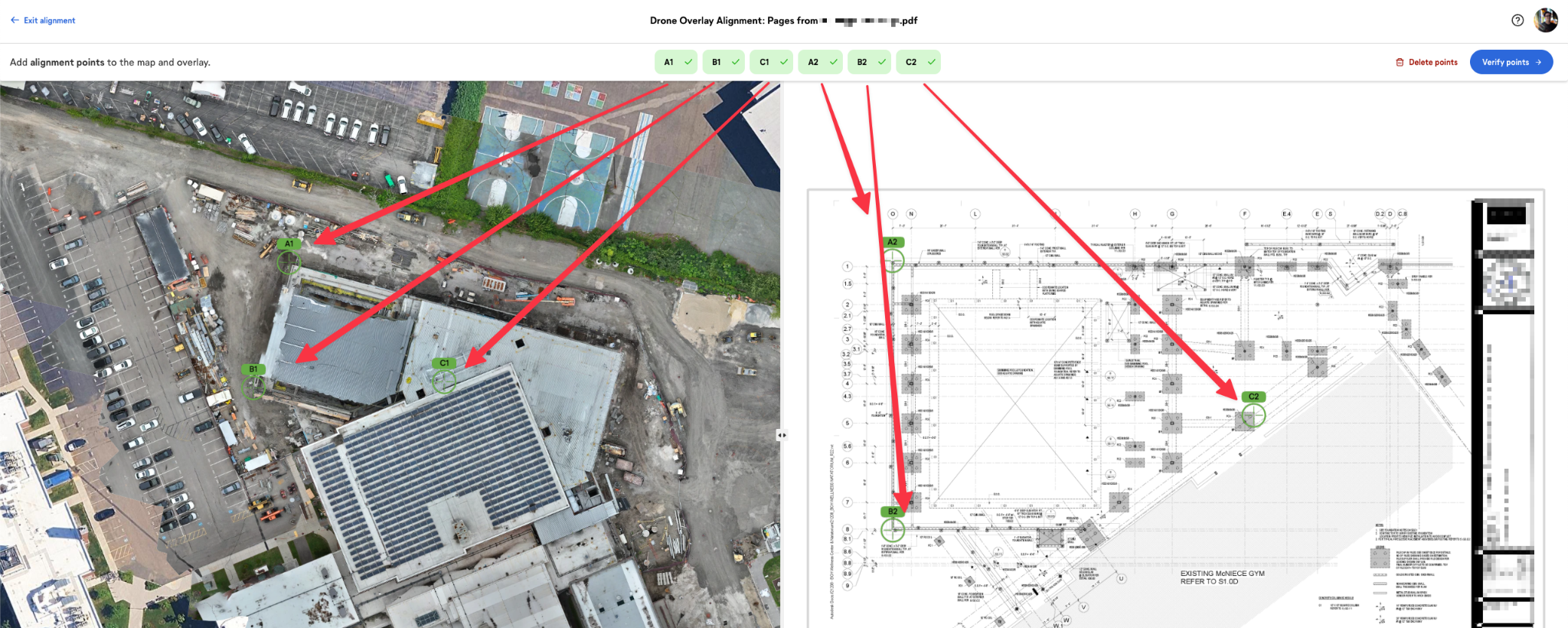

• Sélectionnez ensuite le point A1 sur l'orthomosaïque (à gauche) et A2 sur le document du plan (à droite). Répétez pour les points B et C (optionnel).
  • Pour modifier un point existant, cliquez sur l'un des boutons A, B ou C dans le menu supérieur. Cela activera les points. Lorsque vous cliquez sur l'ortho ou le document du plan, le point associé sera déplacé.
• Cliquez sur Vérifier les points dans le coin supérieur droit. Un aperçu de la superposition sera affiché sur l'ortho.
• Pour ajuster les points, cliquez sur Modifier les points.
  • Si l'alignement semble correct, cliquez sur Terminé.
• Cliquez sur Terminé pour traiter l'enregistrement des points.
  • Le traitement prend environ 5 à 10 minutes, selon la taille du document de superposition et la zone de la carte.

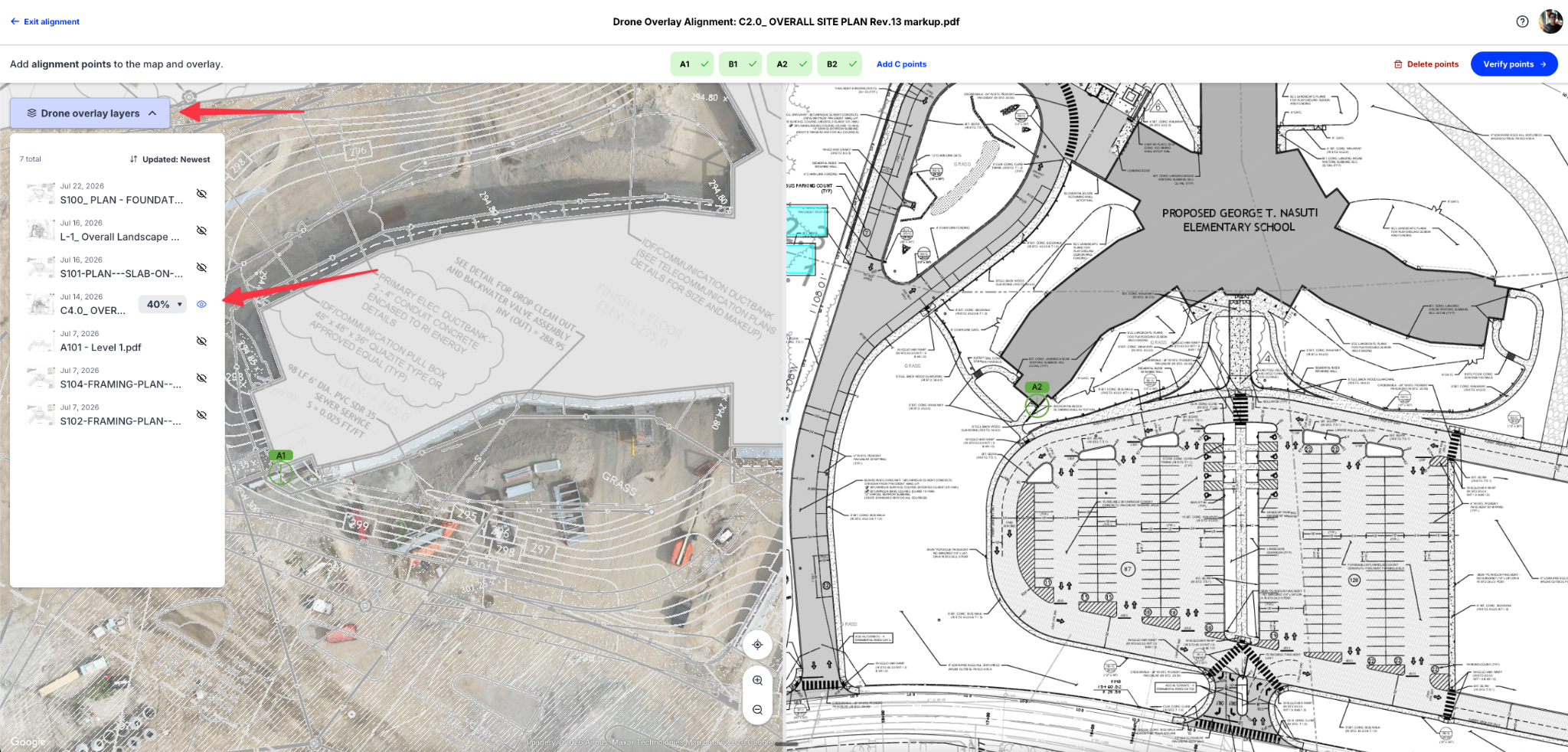

Lors des phases de préconstruction et d'appel d'offres, lorsqu'il n'y a pas de structures identifiables pour aligner la superposition sur la carte, l'alignement peut être effectué par rapport à une superposition existante. Commencez par superposer un plan de site sur la carte qui inclut les routes à proximité. Ensuite, vous pouvez aligner des plans détaillés sur le plan global du site pour voir où les structures seront élevées.

Conseils

• L'enregistrement de trois points devrait améliorer la précision de l'alignement.
• Zoomez avant de cliquer sur un emplacement.
• Sélectionnez des points éloignés les uns des autres.

Afficher l'image de superposition pour les captures de drones

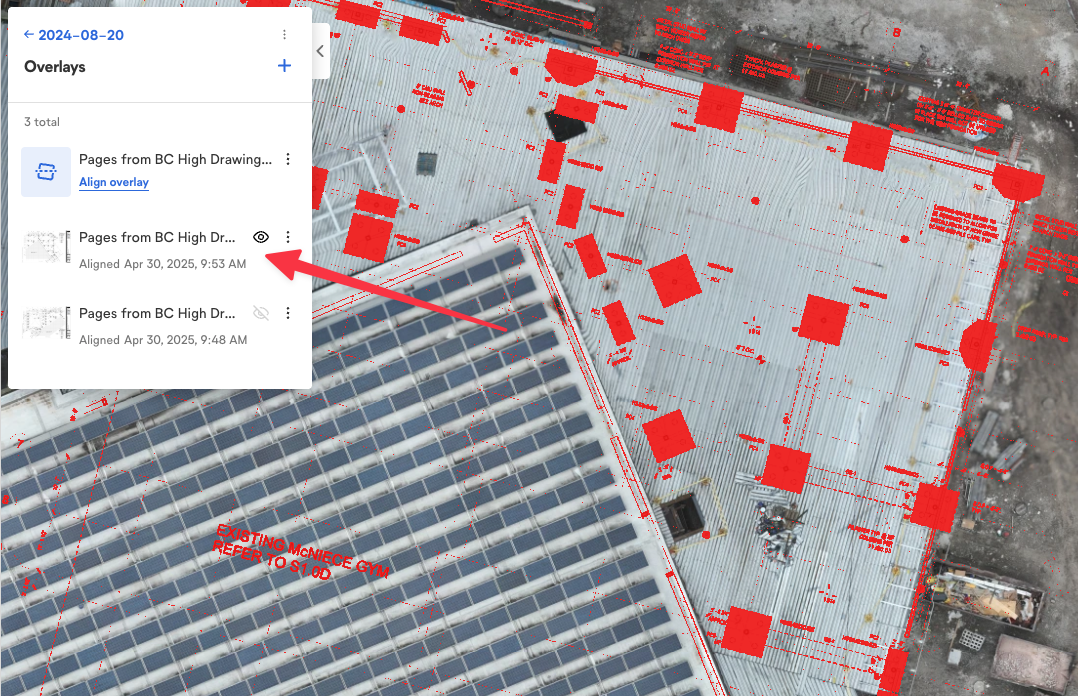

Vous pouvez activer les superpositions qui ont été traitées en cochant la case Superpositions dans la liste de toutes les couches de données 2D ou en cliquant sur la flèche à côté de Superpositions pour accéder à la liste des superpositions. Vous pouvez activer des superpositions individuelles dans la liste des superpositions en cliquant sur l'icône en forme d'œil à côté de chaque fichier.

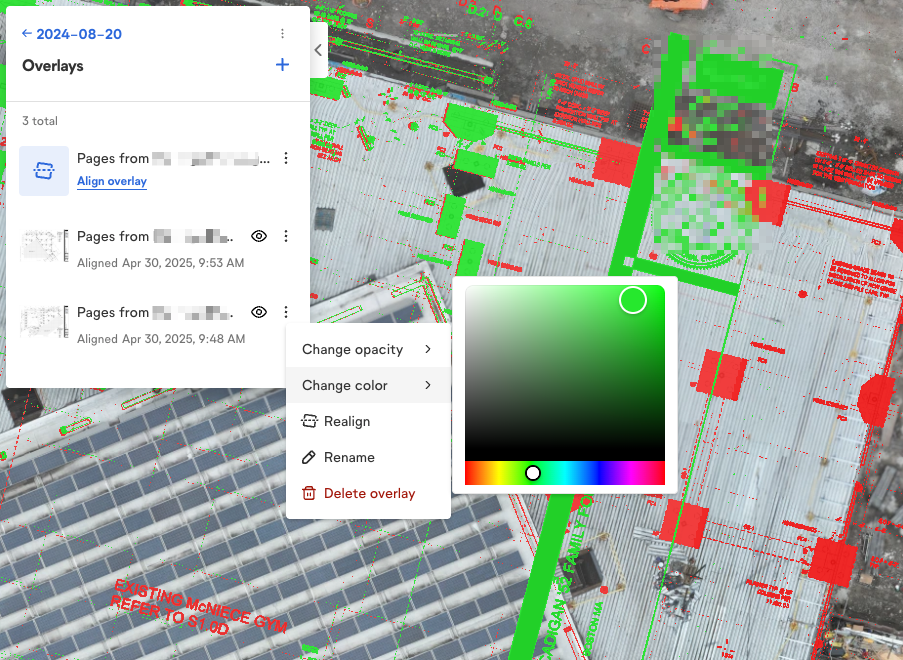

Pour ajuster l'opacité et la couleur des superpositions, cliquez sur les trois points verticaux. Vous pouvez également renommer, réaligner et supprimer des superpositions depuis ce menu.

Si vous avez d'autres questions, veuillez contacter l'équipe de support OpenSpace à support@openspace.ai.
