Créer des mesures dans OpenSpace Air

Présentation

OpenSpace Air vous permet de créer des mesures directement sur les résultats du traitement de vos drones, notamment des distances linéaires, des distances 3D, des pentes, des surfaces et des volumes. Aucun outil supplémentaire ni exportation de données n’est nécessaire. Cet article explique comment créer et gérer des mesures, choisir une surface de comparaison pour les calculs de volume, exporter des mesures dans un fichier CSV et utiliser des points de contrôle virtuels pour conserver l’alignement des mesures entre les vols.

Autorisations

Dans OpenSpace Air, vous pouvez créer différentes mesures sur les résultats du traitement de vos drones, notamment des distances linéaires, des distances 3D, des pentes, des surfaces et des volumes, sans avoir besoin d’outils supplémentaires ni d’exporter des données.

Outil de mesure de distance

L’outil de mesure de distance se trouve dans la barre de menu en haut au centre de l’écran.

1. Sélectionnez l’outil de mesure de distance.
2. Cliquez pour sélectionner autant de points que nécessaire sur votre image orthomosaïque afin de calculer la distance qui les sépare.
3. Double-cliquez pour arrêter d’indiquer des points.

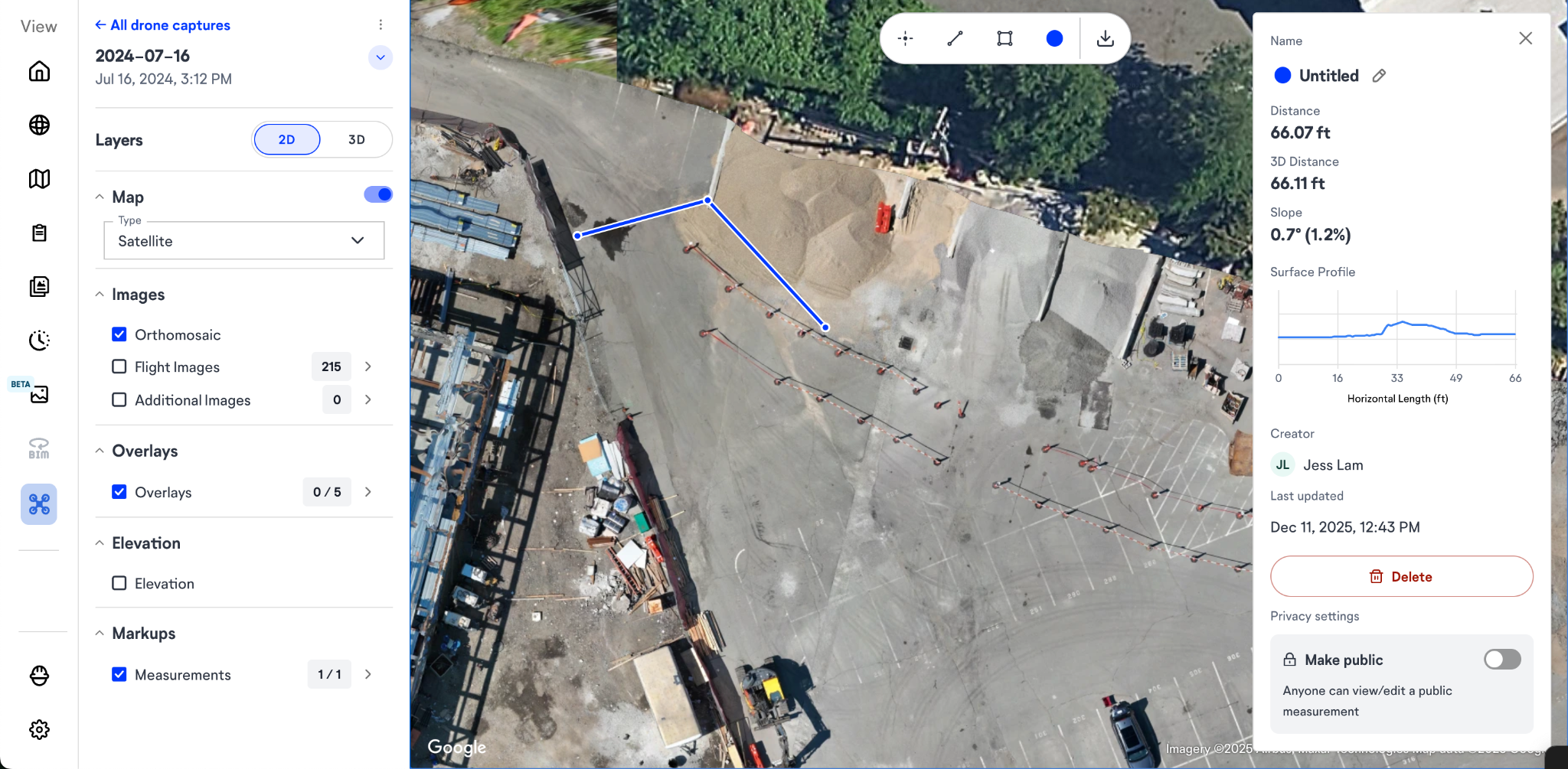

OpenSpace Air affiche alors la distance linéaire, la distance 3D et la pente. Il génère également un profil de surface du trajet couvert par la ligne de mesure.

Options de mesure

La fenêtre d’informations d’une mesure de distance affiche les éléments suivants :

• Le nom de l’utilisateur qui a créé la mesure
• La date de sa dernière mise à jour
• Une option permettant de supprimer la mesure
  • (Remarque : seul le créateur de la mesure et les administrateurs du site peuvent supprimer une mesure.)
• Une option permettant d’attribuer un libellé à la mesure
• La possibilité de modifier la couleur de la mesure afin de la différencier des autres et de créer un contraste avec l’arrière-plan

Mesures privées et publiques

• Les nouvelles mesures sont privées par défaut afin que vous puissiez valider votre travail avant de le partager et réduire l’encombrement.

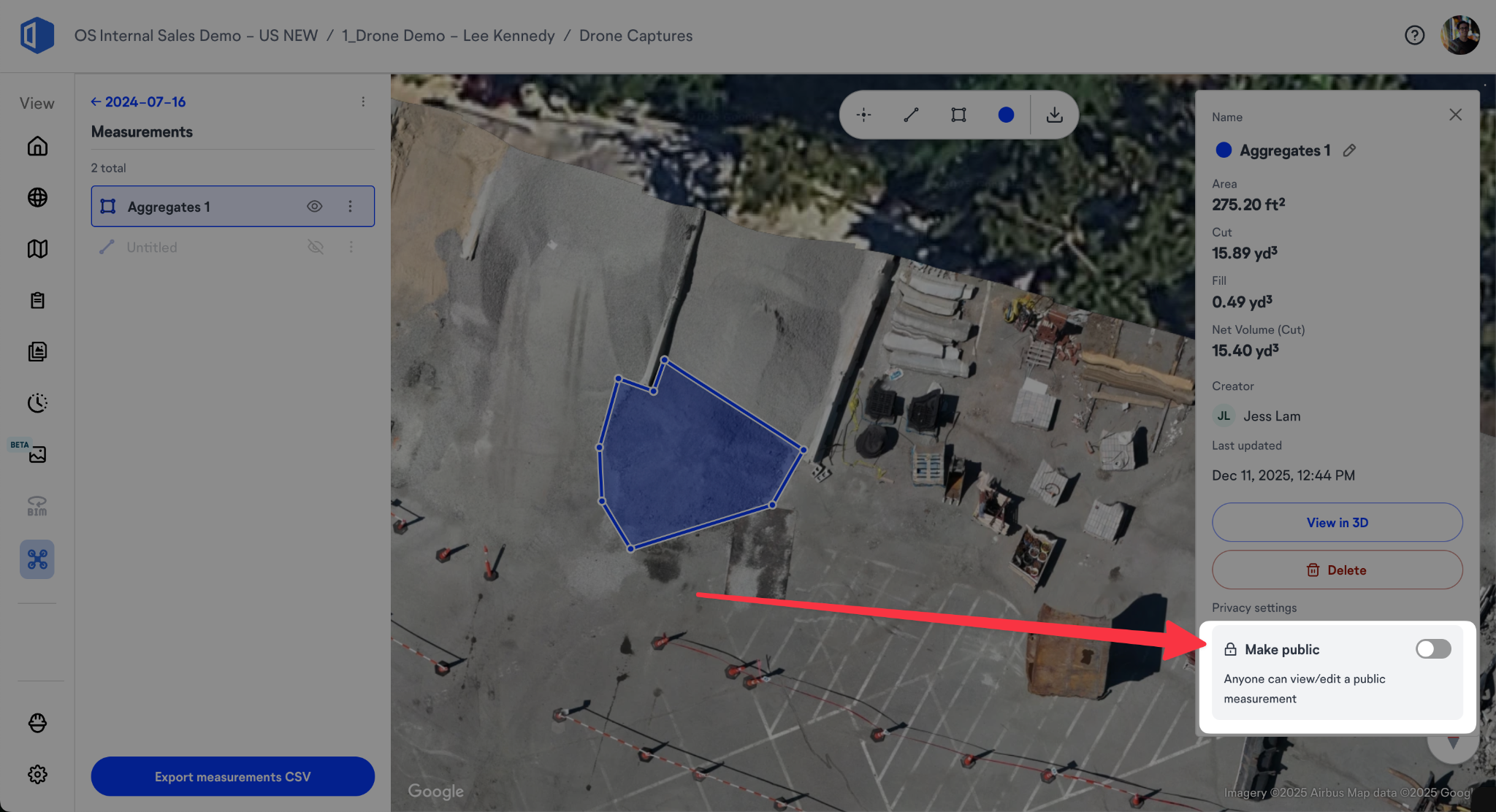

• Activez l’option Rendre publique pour rendre la mesure publique et accessible à tous les utilisateurs du projet. (Remarque : seul le créateur de la mesure peut rendre une mesure publique ou privée.)

Mesure de surface et de volume

L’outil de mesure de surface et de volume se trouve à droite de l’outil de mesure de distance. Cet outil est généralement utilisé pour mesurer des stocks de matériaux.

1. Sélectionnez l’outil de mesure de surface et de volume.
2. Effectuez un zoom avant sur le stock de matériaux.
3. Placez des points autour du stock de matériaux pour dessiner un polygone qui couvre la surface.

Une fois le polygone terminé, la fenêtre d’informations s’affiche et présente les éléments suivants :

• La superficie
• Les valeurs de déblai et de remblai
• Le volume net calculé à partir du stock de matériaux
• L’utilisateur qui a créé la mesure
• Une option permettant de renommer la mesure

Choisir une surface de comparaison

Lors du calcul du volume, OpenSpace Air compare le terrain situé à l’intérieur de votre polygone à un plan de référence plat, appelé surface de comparaison. La surface de comparaison détermine ce qui est considéré comme un « déblai » (matériau retiré) et un « remblai » (matériau ajouté). Il est donc important de choisir la surface adaptée à votre processus de travail.

Pour sélectionner une surface de comparaison :

1. Sélectionnez une mesure polygonale pour ouvrir la boîte de dialogue de mesure.
2. Développez les paramètres Mesure en bas de la boîte de dialogue.

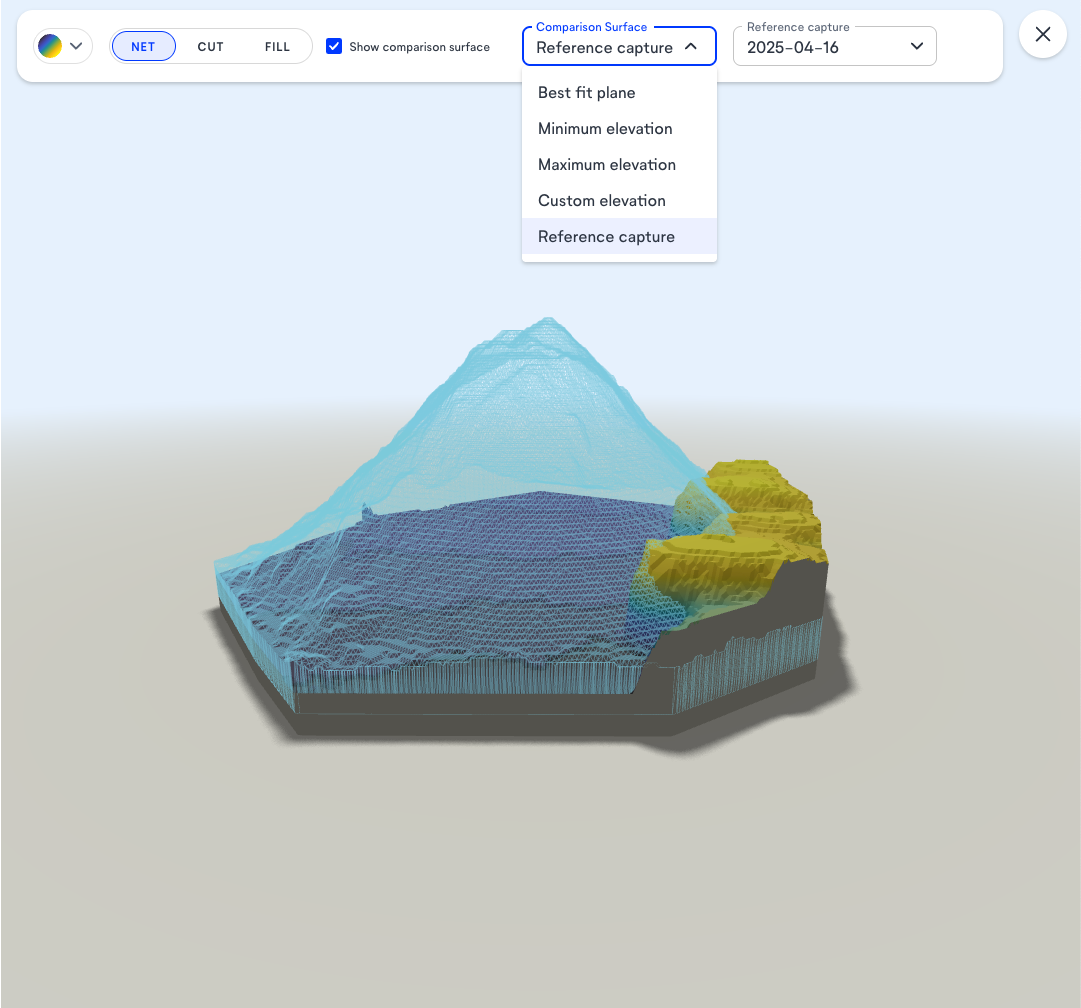

3. Cliquez sur la liste déroulante Surface de comparaison et choisissez l’une des options suivantes :

Les valeurs de déblai, de remblai et de volume net sont automatiquement mises à jour lorsque vous modifiez la surface de comparaison.

Remarque : si vous sélectionnez Capture de référence et choisissez la même capture que celle que vous consultez actuellement, les statistiques de volume ne seront pas disponibles. Sélectionnez une autre capture pour calculer le déblai et le remblai.

Vue 3D et personnalisation

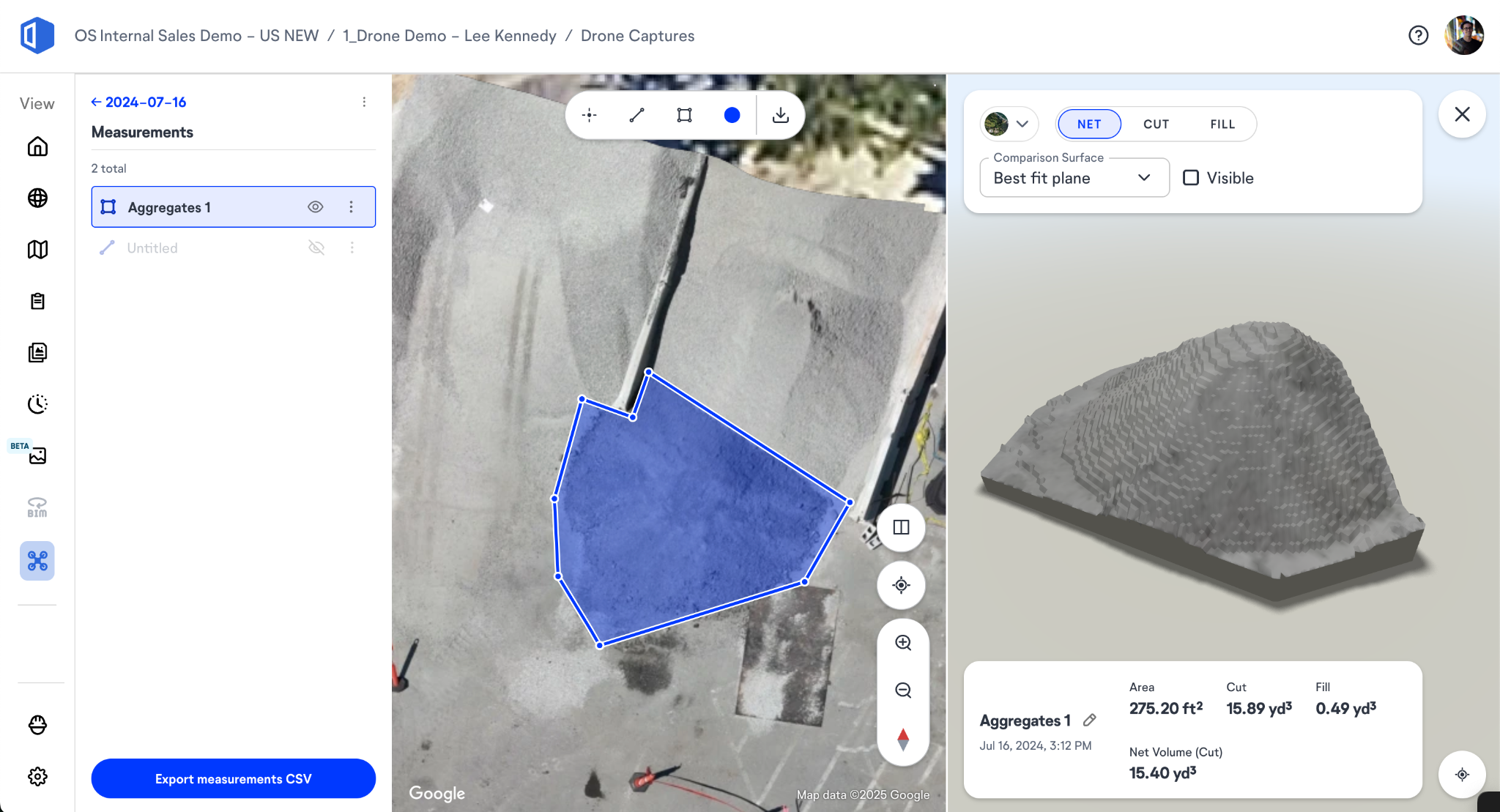

• Afficher en 3D : sélectionnez Afficher en 3D pour ouvrir un écran partagé qui vous permet d’inspecter ce que couvre le polygone dans un environnement 3D. Cette vue vous aide à vérifier que la mesure n’inclut pas d’objets indésirables ni d’éléments environnants du site.
• Affichage du volume : choisissez d’afficher uniquement le volume net, le déblai ou le remblai.
• Palette de couleurs : vous pouvez modifier la palette de couleurs du stock de matériaux si vous le souhaitez.
• Emplacement des informations : le bas de l’écran affiche les informations relatives à la surface, au déblai, au remblai et au volume net.

Rapport de mesures

Vous pouvez exporter les mesures au format CSV.

1. Accédez au menu des mesures sur le côté gauche de l’écran.
2. Sélectionnez des plages de dates pour définir le nombre de vols à inclure dans le rapport.
3. Sélectionnez toutes les mesures que vous souhaitez inclure dans le rapport.

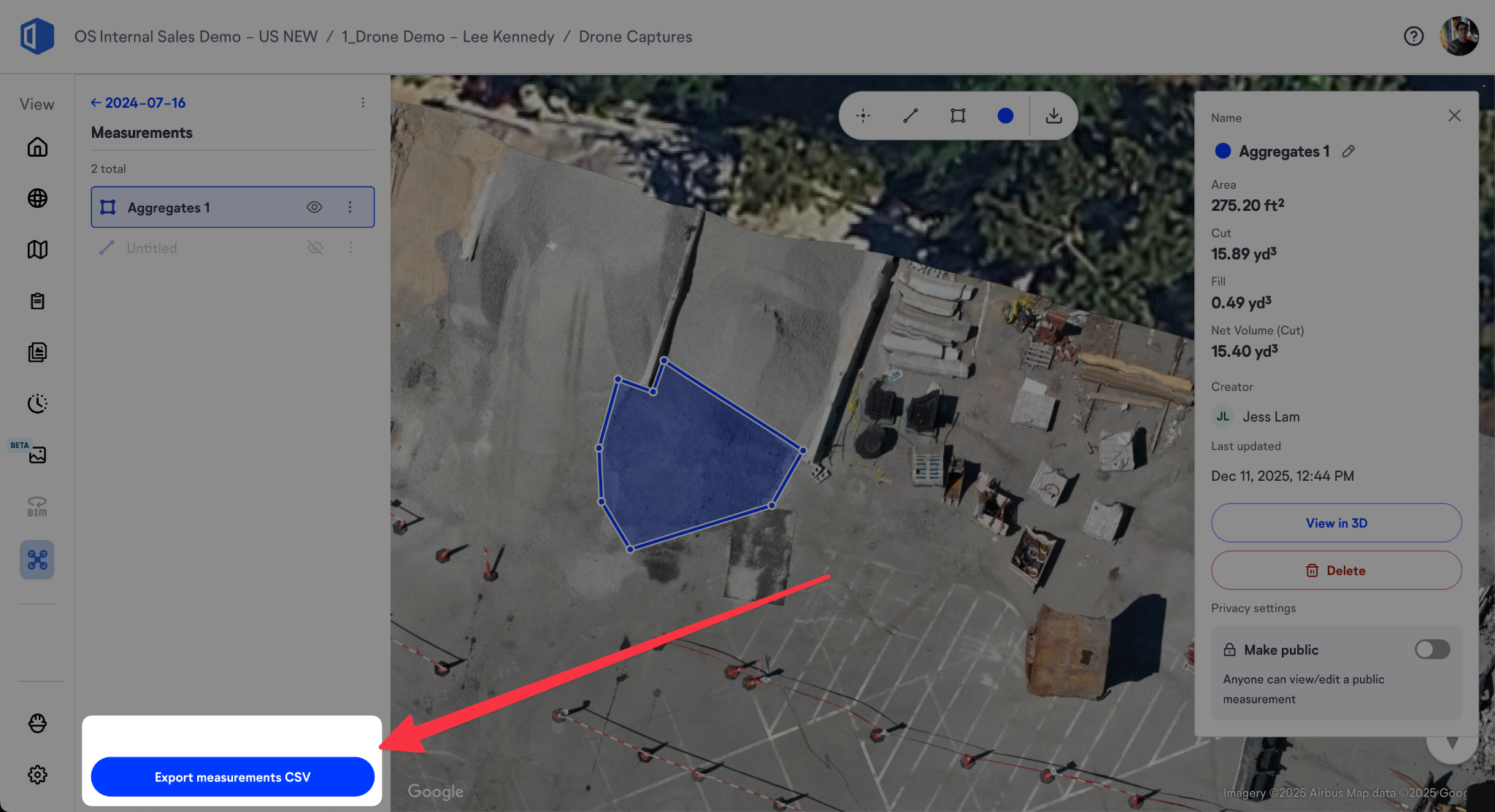

4. Cliquez sur Exporter les mesures au format CSV.

Mesures précises au fil du temps grâce aux points de contrôle virtuels

Pour garantir l’alignement correct des polygones de volume et des mesures de distance sur tous les vols, nous vous recommandons d’utiliser des points de contrôle virtuels (VCP).

• Les VCP garantissent que toutes les images orthomosaïques et tous les modèles d’élévation obtenus correspondent au même emplacement.
• Si des VCP ont été utilisés, une mesure de distance apparaîtra au même emplacement sur tous les vols alignés.
• Tout vol qui n’est pas aligné sur le même emplacement que les autres affichera probablement des écarts dans l’emplacement des mesures créées sur les autres vols.

Consultez notre article d’assistance pour commencer à utiliser les points de contrôle virtuels.

Si vous avez d’autres questions, veuillez contacter l’équipe d’assistance OpenSpace à l’adresse support@openspace.ai.
