Utiliser les points de contrôle au sol

Présentation

Les points de contrôle au sol (GCP) vous permettent d’obtenir une précision de niveau topographique pour tous les produits issus de vos drones : orthomosaïques, modèles d’élévation et calculs de volumes. En téléversant des coordonnées de référence connues et en les identifiant dans vos images de drone avant le traitement, OpenSpace Air peut corriger la dérive de positionnement et produire des résultats géoréférencés selon vos spécifications et cohérents d’un vol à l’autre.

Les ensembles de GCP sont gérés au niveau du site et peuvent être réutilisés pour plusieurs captures. Vous pouvez également configurer un système de référence des coordonnées (CRS) pour votre site à tout moment, même si vous n’utilisez pas de GCP.

Autorisations

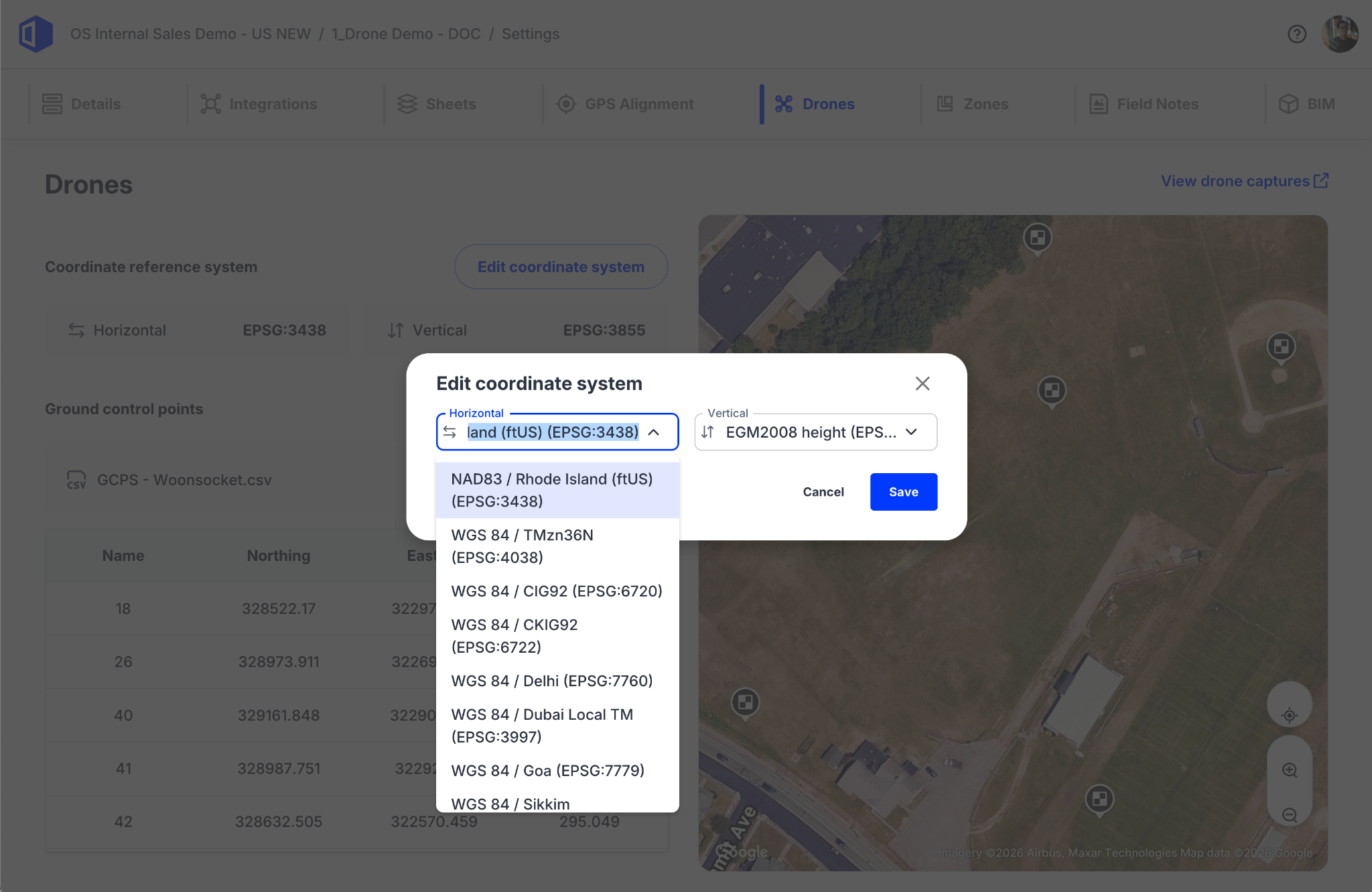

Étape 1 : Configurer votre système de référence des coordonnées

1. Accédez à la page Paramètres du drone de votre site.
2. Sous Système de référence des coordonnées, configurez les CRS horizontal et vertical.
3. La valeur par défaut est WGS84. Si votre projet utilise un autre CRS, mettez-le à jour avant de téléverser les GCP.

Remarque : Vous pouvez définir un CRS pour votre site à tout moment, que vous utilisiez ou non des GCP.

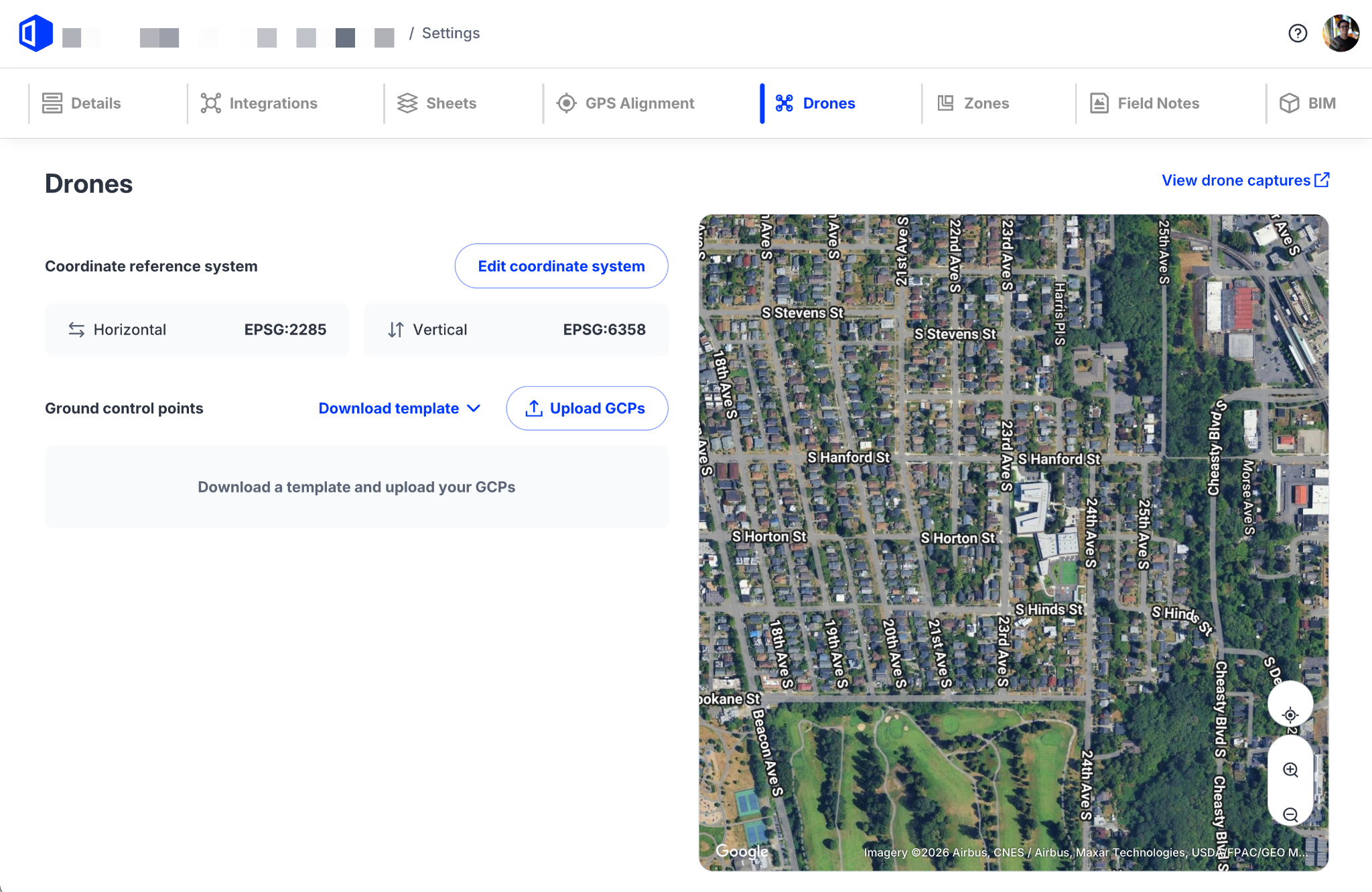

Étape 2 : Téléverser les coordonnées de vos GCP

1. Sur la page Paramètres du drone, accédez à la section Points de contrôle au sol.
2. Cliquez sur Télécharger le modèle et sélectionnez le modèle correspondant au format de vos données :
   • Latitude/Longitude + mètres
   • Latitude/Longitude + pieds
3. Renseignez les données de vos GCP : nom du point, latitude, longitude et altitude.
4. Cliquez sur Téléverser un fichier CSV et sélectionnez votre fichier complété.
   • OpenSpace Air associera automatiquement les variantes courantes des noms de colonnes (par exemple, « lng » pour la longitude).
   • Au moins 3 points GCP sont requis.
   • Vos points seront validés et affichés sur la carte.
5. Examinez l’aperçu de la carte pour confirmer que vos points se trouvent aux emplacements prévus.

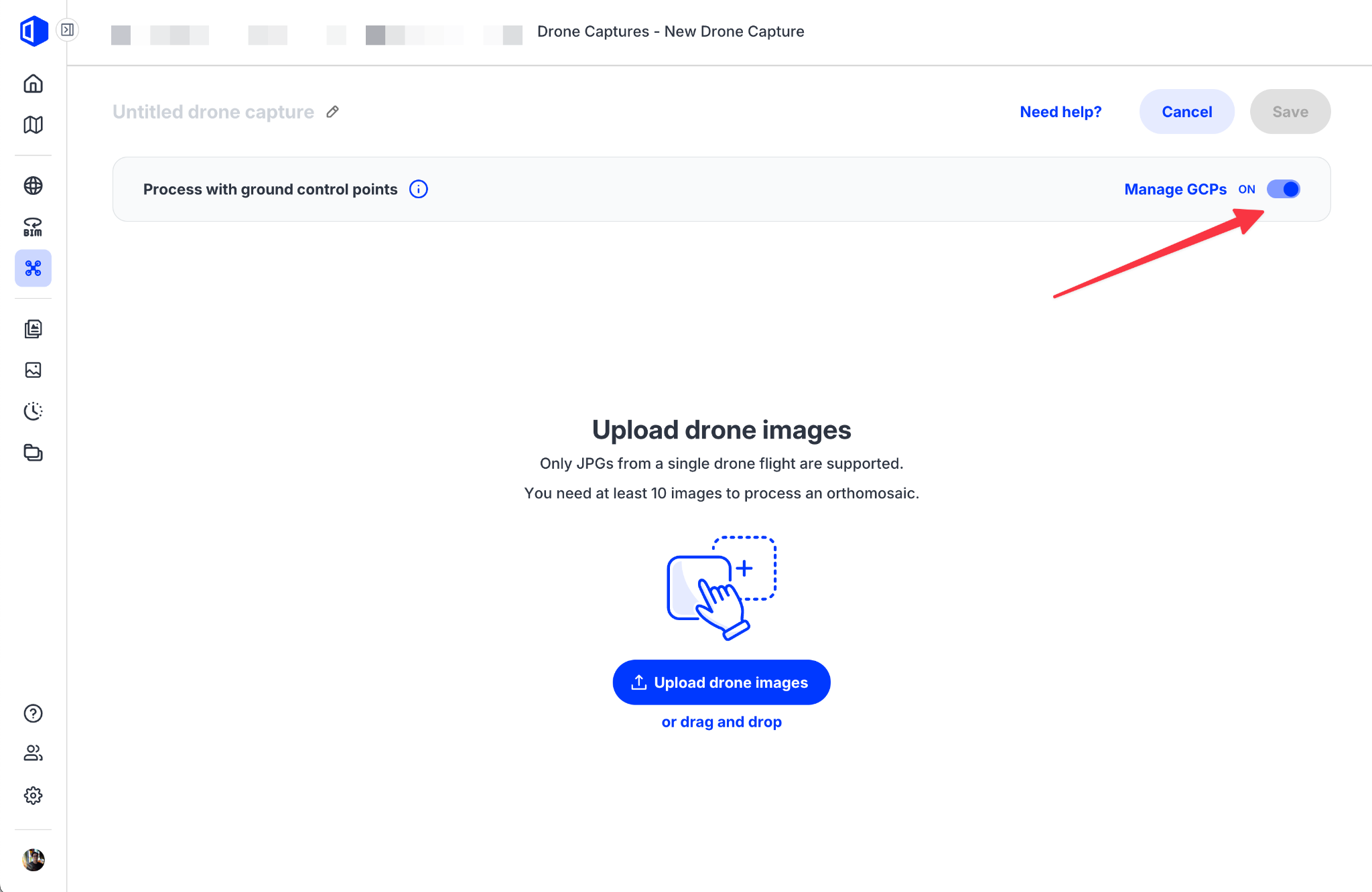

Étape 3 : Associer des GCP à une capture

1. Lors du téléversement d’une nouvelle capture de drone, cliquez sur Ajouter des GCP dans la boîte de dialogue de téléversement.
2. L’ensemble de GCP existant pour votre site s’affiche automatiquement. Cliquez sur Appliquer pour l’associer à la capture.
3. L’état de la capture passe à Prête une fois les GCP appliqués.

Remarque : L’application de GCP à une capture désactive l’étalonnage automatique de l’orthophoto pour cette capture. Les deux options ne peuvent pas être utilisées simultanément.

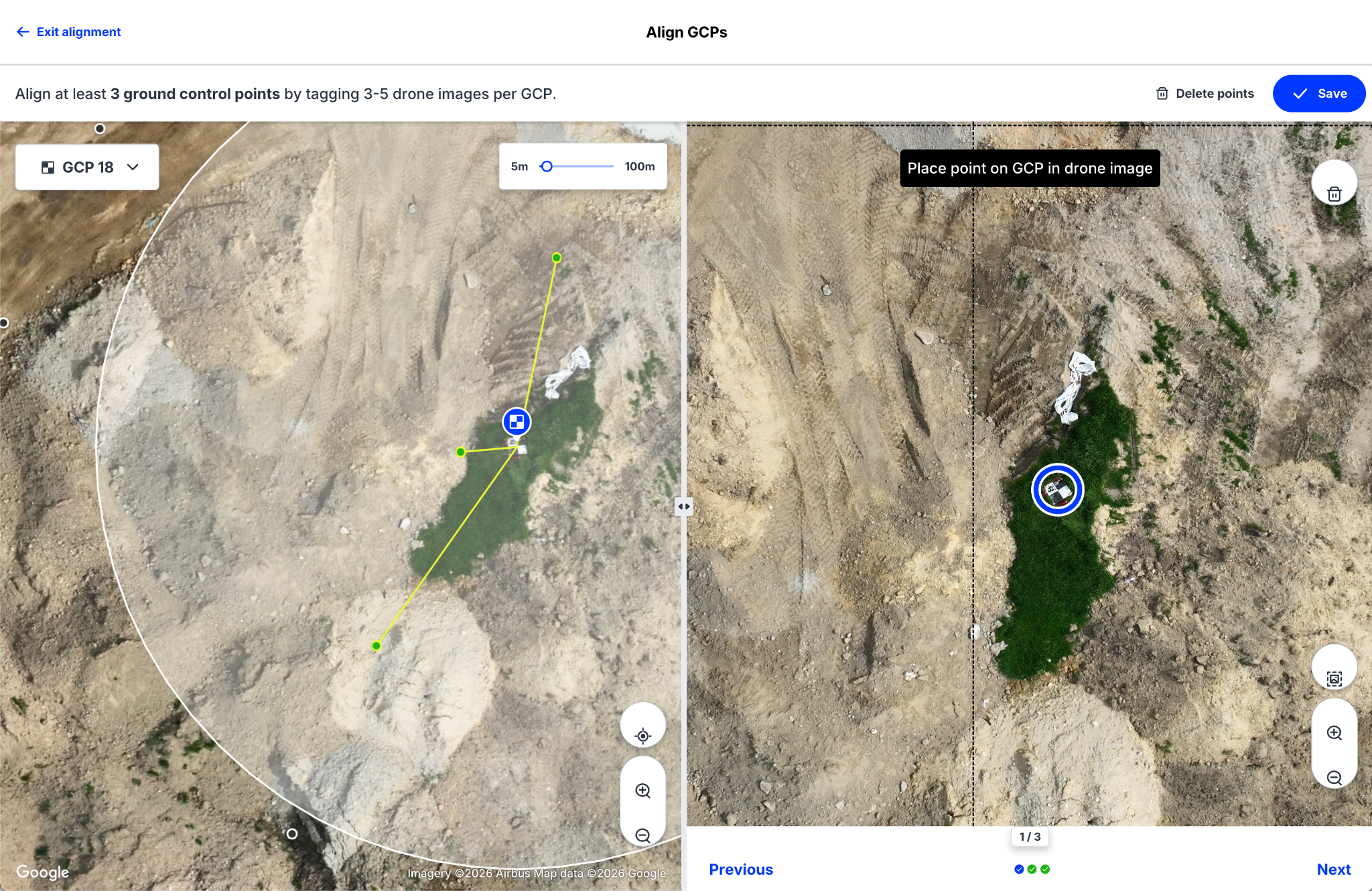

Étape 4 : Identifier les GCP dans vos images de drone

1. Ouvrez la capture et sélectionnez Identifier les GCP pour lancer le processus d’identification.
2. Pour chaque point GCP, identifiez et marquez son emplacement dans au moins 3 images de drone.
   • Utilisez le carrousel d’images pour trouver les images contenant le repère GCP.
   • Cliquez sur l’emplacement exact du repère dans chaque image pour placer une balise.
3. Répétez l’opération pour tous les points GCP.
4. Une fois tous les points identifiés, cliquez sur Envoyer pour passer au traitement.

Étape 5 : Traiter votre capture

1. Cliquez sur Traiter pour lancer le traitement assisté par GCP.
2. Le traitement avec des GCP prend plus de temps qu’une capture standard. Vos résultats apparaîtront dans la liste des captures une fois le traitement terminé.
3. En cas de problème avec vos données GCP, une erreur s’affichera dans les résultats du traitement.

Gérer votre ensemble de GCP

Vous pouvez mettre à jour ou remplacer l’ensemble de GCP de votre site à tout moment depuis la page Paramètres du drone.

• Remplacer le fichier CSV—Téléversez un nouveau fichier pour mettre à jour vos coordonnées GCP. Les captures existantes associées à l’ancien ensemble ne seront pas automatiquement retraitées.
• Supprimer l’ensemble de GCP—La suppression de votre ensemble de GCP déclenchera le retraitement des captures associées sans données GCP.

Conseils

Réutiliser les GCP d’un vol à l’autre avec des points de contrôle virtuels (VCP)
Une fois que vous disposez d’une capture traitée avec des GCP de haute précision, vous pouvez utiliser des points de contrôle virtuels (VCP) pour aligner tous les vols rapides suivants sur celle-ci, sans répéter l’intégralité du processus d’identification des GCP. Consultez Utiliser les points de contrôle virtuels dans OpenSpace Air pour obtenir des instructions.

Vérifier vos résultats
Après le traitement, utilisez l’outil de comparaison en vue fractionnée pour vérifier l’alignement entre votre orthomosaïque traitée avec des GCP et votre carte de base.

Si vous avez des questions, veuillez contacter l’équipe d’assistance OpenSpace à l’adresse support@openspace.ai.
