Drone-overlay's

Overzicht

Met onze drone-overlaytool in OpenSpace Air kunt u drone-opnames vergelijken met de bestaande situatie, ontwerpen en plannen om snel de voortgang te beoordelen, problemen te signaleren en de volgende werkfase te plannen. OpenSpace Air maakt het eenvoudig om gangbare plandocumenten nauwkeurig uit te lijnen met uw drone-opnames. Zodra een overlay-document is uitgelijnd, is de overlay beschikbaar op alle bestaande en toekomstige orthomosaics.

Opmerking: de overlaytool ondersteunt PDF-, PNG- en JPG-bestandstypen tot 2 GB.

Machtigingen

Hoe upload je een bestand om te overlayen

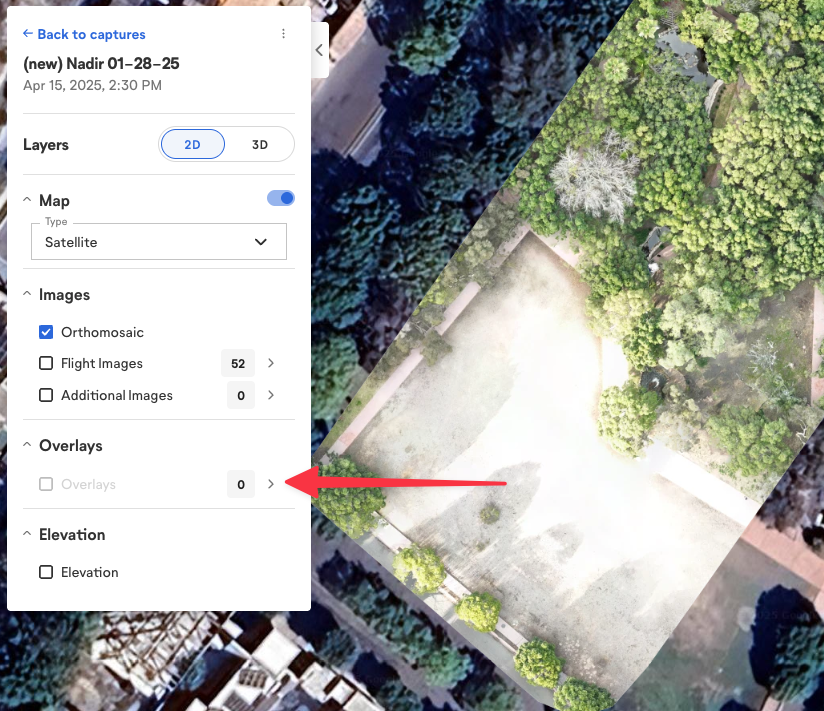

• Klik op de pijl naast Overlay's in de lagenzijbalk om naar de overlaylijst te gaan.

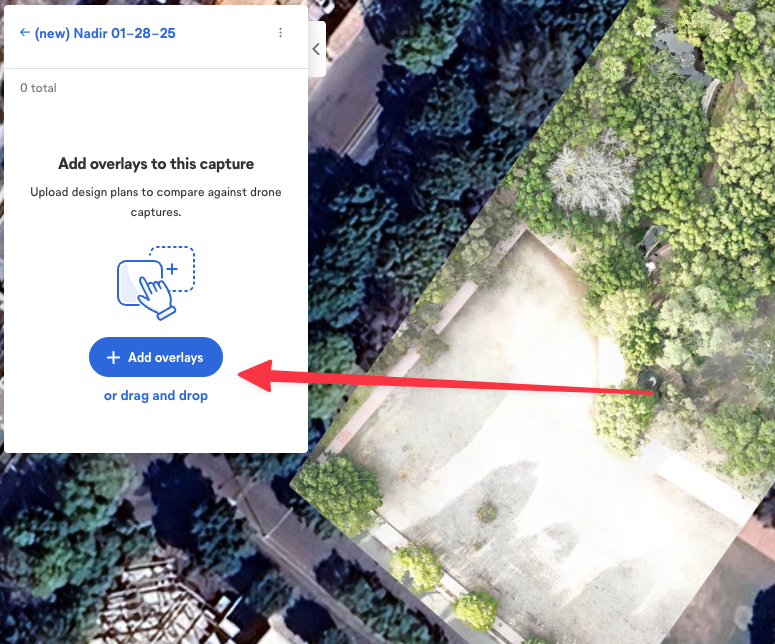

• Selecteer Overlay's toevoegen of sleep de PDF-documenten die u wilt overlayen.
  • Als u al bestanden hebt geüpload en meer wilt uploaden, klik dan op de + knop rechtsboven in de overlaylijst.

Hoe een drone-opname en overlay-afbeelding uit te lijnen

De uitlijningsfunctie volgt een eenvoudige puntregistratieworkflow. U kunt een derde, optioneel punt registreren voor meer nauwkeurigheid.

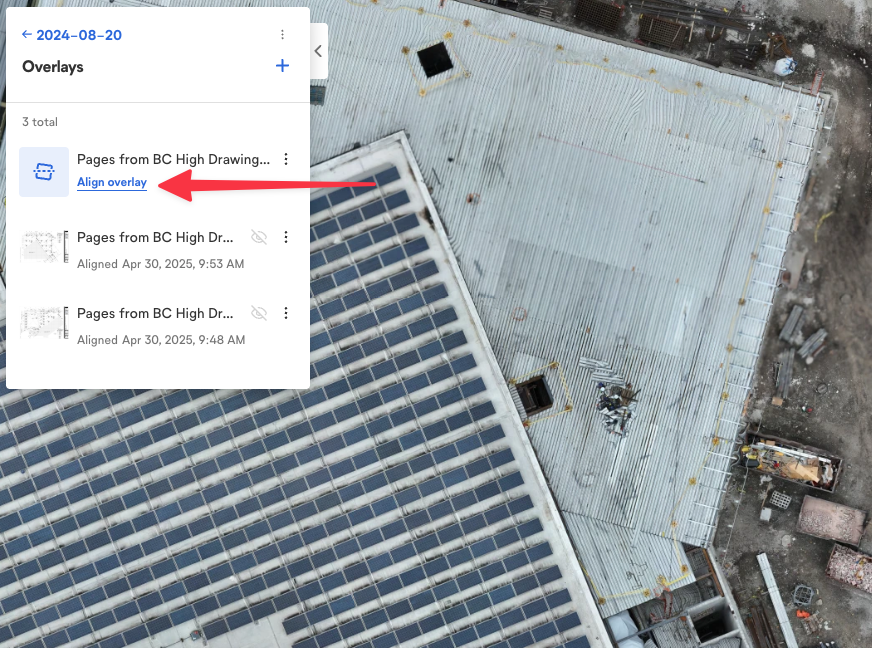

• Klik op Overlay uitlijnen onder het bestand dat u wilt uitlijnen.

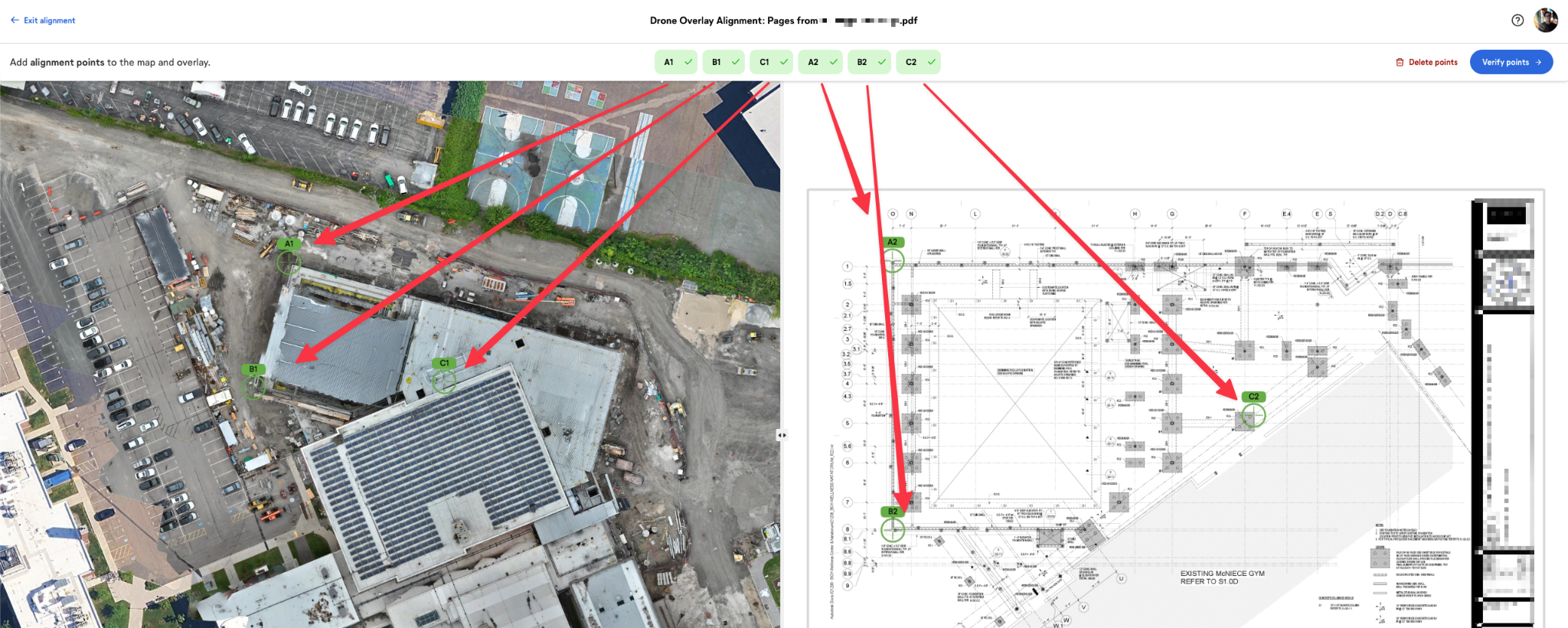

• Selecteer vervolgens punt A1 op de orthomosaic (links) en A2 op het plandocument (rechts). Herhaal voor punten B en C (optioneel).
  • Om een bestaand punt te bewerken, klik op een van de knoppen A, B of C in het bovenste menu. Dit activeert de punten. Wanneer u op de ortho of het plandocument klikt, wordt het bijbehorende punt verplaatst.
• Klik op Punten verifiëren in de rechterbovenhoek. Er wordt een overlayvoorbeeld weergegeven op de ortho.
• Om punten aan te passen, klik op Punten bewerken.
  • Als de uitlijning correct lijkt, klik op Klaar.
• Klik op Klaar om de puntregistratie te verwerken.
  • De verwerking duurt ongeveer 5-10 minuten, afhankelijk van de grootte van het overlay-document en het kaartgebied.

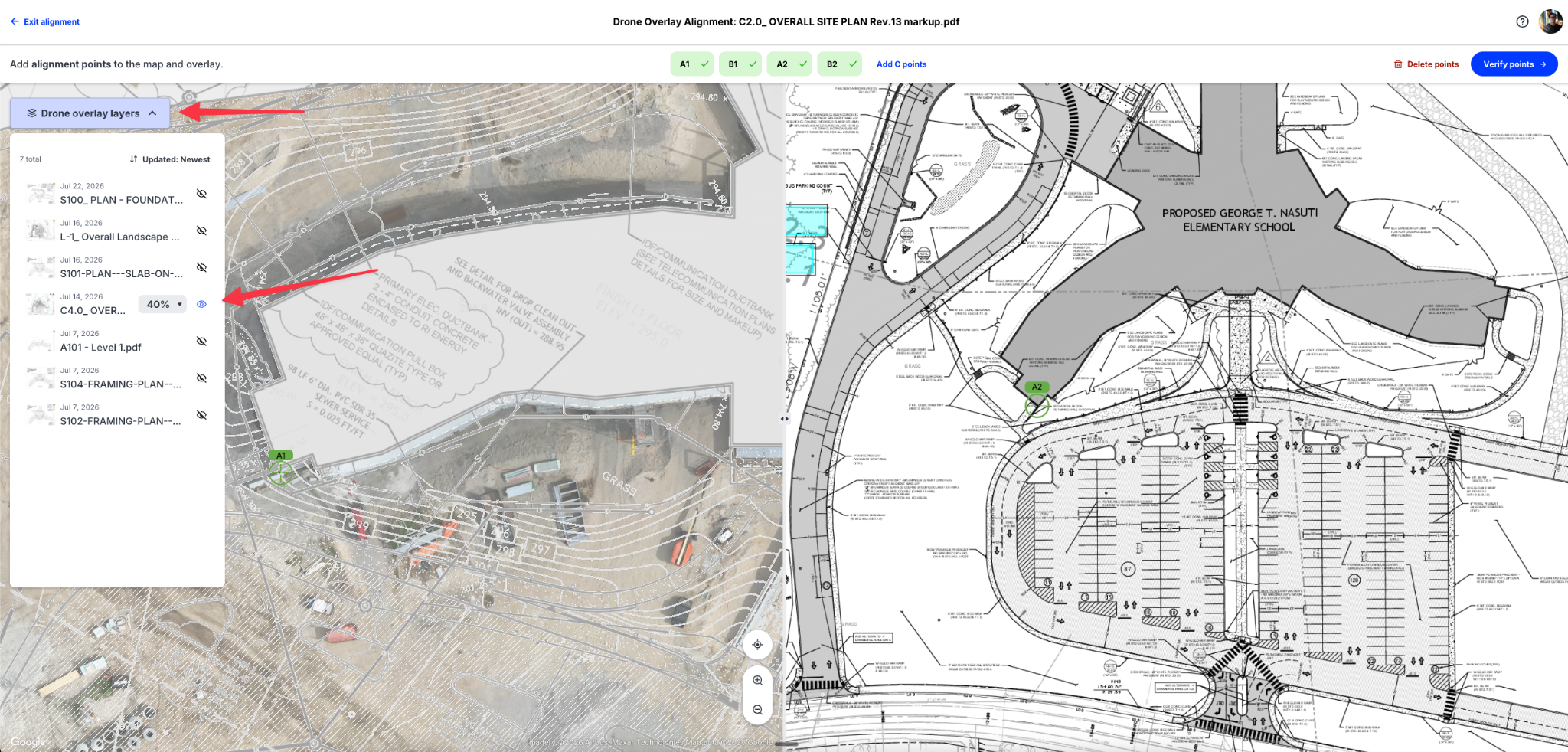

Tijdens de precon en biedfase, wanneer er geen herkenbare structuren zijn om de overlay op de kaart uit te lijnen, kan de uitlijning worden gedaan op basis van een bestaande overlay. Overlay eerst een locatieplan op de kaart dat nabijgelegen wegen bevat. Daarna kunt u gedetailleerde plannen uitlijnen met het algemene locatieplan om te zien waar structuren zullen worden opgetrokken.

Tips

• Het registreren van drie punten verbetert de nauwkeurigheid van de uitlijning.
• Zoom in voordat u een locatie aanklikt.
• Selecteer punten die ver van elkaar verwijderd zijn.

Overlay-afbeelding bekijken voor drone-opnames

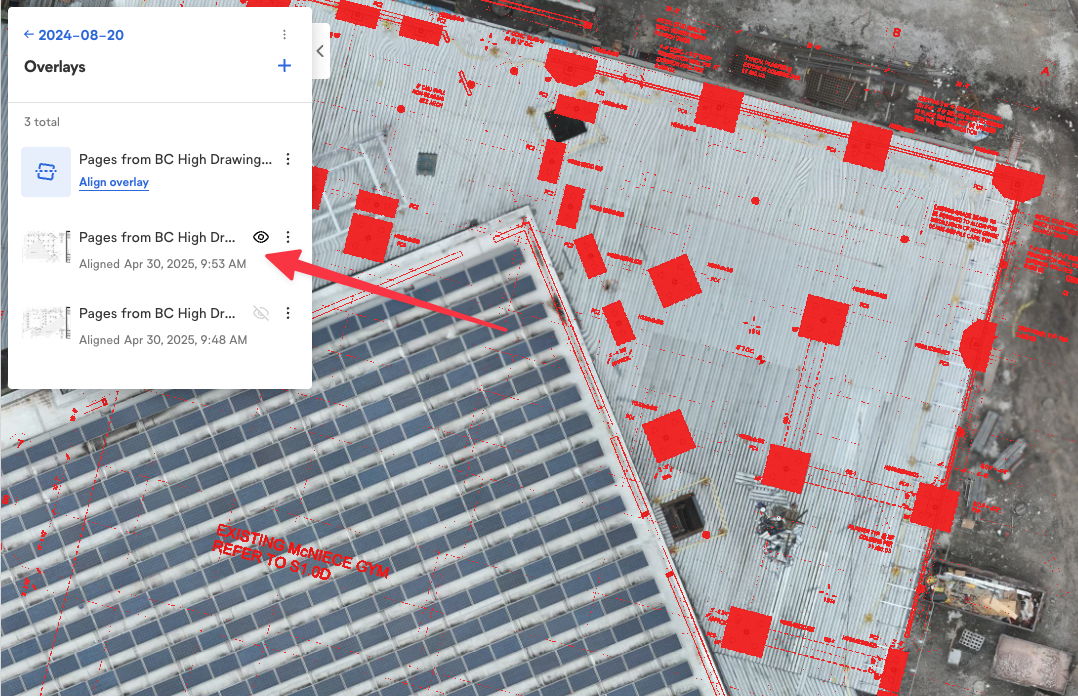

U kunt overlays die zijn verwerkt inschakelen door het selectievakje Overlay's aan te vinken in de lijst met alle 2D-datalagen of door op de pijl naast Overlay's te klikken om toegang te krijgen tot de overlaylijst. U kunt individuele overlays in de overlaylijst inschakelen door op het oogpictogram naast elk bestand te klikken.

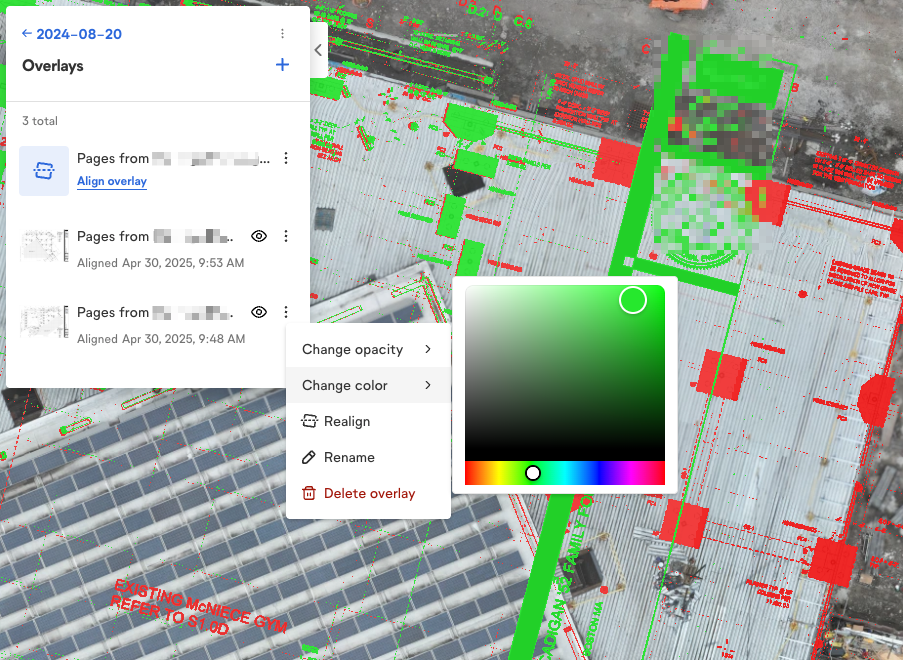

Om de doorzichtigheid en kleur van de overlays aan te passen, klikt u op de drie verticale puntjes. U kunt ook overlays hernoemen, opnieuw uitlijnen en verwijderen via dit menu.

Als u nog vragen heeft, neem dan contact op met het OpenSpace Support-team via support@openspace.ai.
