Ground Control Points gebruiken

Overzicht

Met Ground Control Points (GCP's) kunt u landmeetkundige nauwkeurigheid bereiken voor alle drone-uitvoer—orthomosaïeken, hoogtemodellen en volumeberekeningen. Door bekende referentiecoördinaten te uploaden en deze vóór de verwerking aan uw dronebeelden te koppelen, kan OpenSpace Air positionele afwijkingen corrigeren en resultaten produceren die volgens uw specificaties gegeorefereerd zijn en consistent zijn voor elke vlucht.

GCP-sets worden op siteniveau beheerd en kunnen voor meerdere opnamen worden hergebruikt. U kunt op elk moment ook een coördinatenreferentiesysteem (CRS) voor uw site configureren—even if u geen GCP's gebruikt.

Machtigingen

Stap 1: Configureer uw coördinatenreferentiesysteem

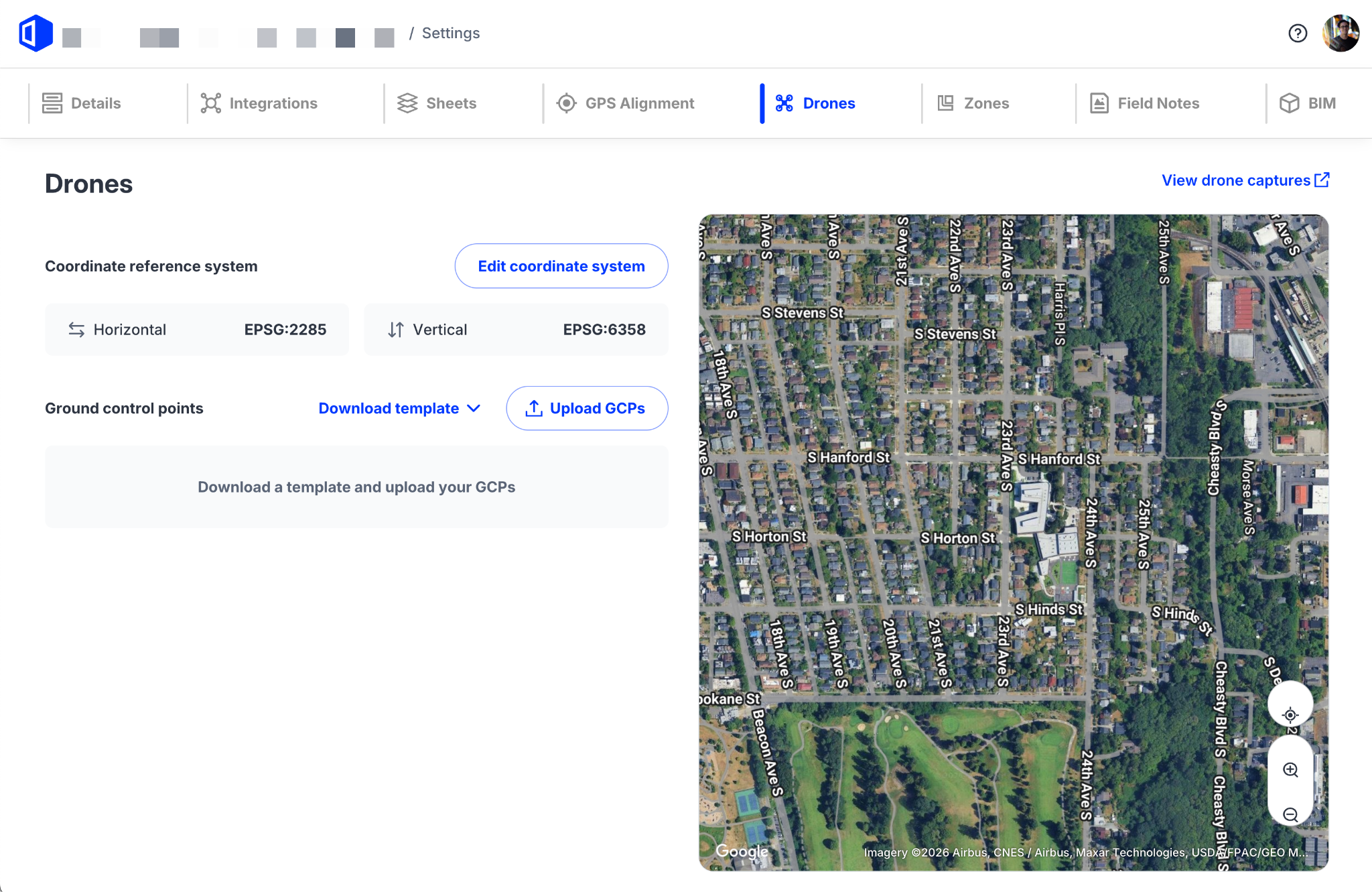

1. Ga naar de pagina Droninstellingen van uw site.

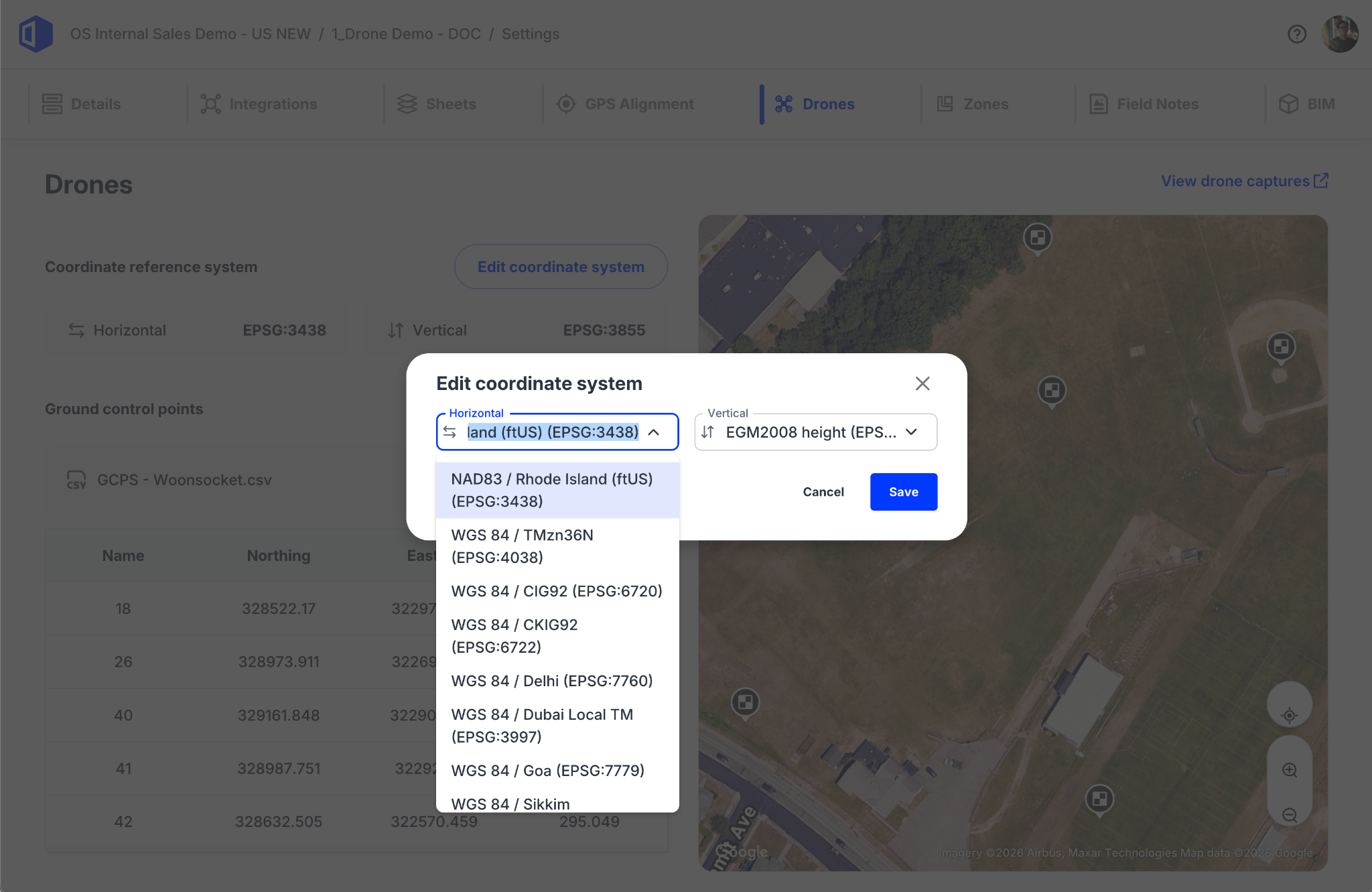

2. Configureer onder Coördinatenreferentiesysteem uw horizontale en verticale CRS.
3. De standaardinstelling is WGS84. Als uw project een ander CRS gebruikt, werk dit dan bij voordat u GCP's uploadt.

Opmerking: U kunt op elk moment een CRS voor uw site instellen, ongeacht of u GCP's gebruikt.

Stap 2: Upload uw GCP-coördinaten

1. Ga op de pagina Droninstellingen naar het gedeelte Ground Control Points.
2. Klik op Template downloaden en selecteer de template die overeenkomt met uw gegevensindeling:
   • Breedtegraad/lengtegraad + meters
   • Breedtegraad/lengtegraad + voet
3. Vul uw GCP-gegevens in: puntnaam, breedtegraad, lengtegraad en hoogte.
4. Klik op CSV uploaden en selecteer uw ingevulde bestand.
   • OpenSpace Air koppelt automatisch veelvoorkomende varianten van kolomnamen (bijv. 'lng' voor lengtegraad).
   • Er zijn minimaal 3 GCP-punten vereist.
   • Uw punten worden gevalideerd en op de kaart weergegeven.
5. Bekijk het kaartvoorbeeld om te bevestigen dat uw punten zich op de verwachte locaties bevinden.

Stap 3: Koppel GCP's aan een opname

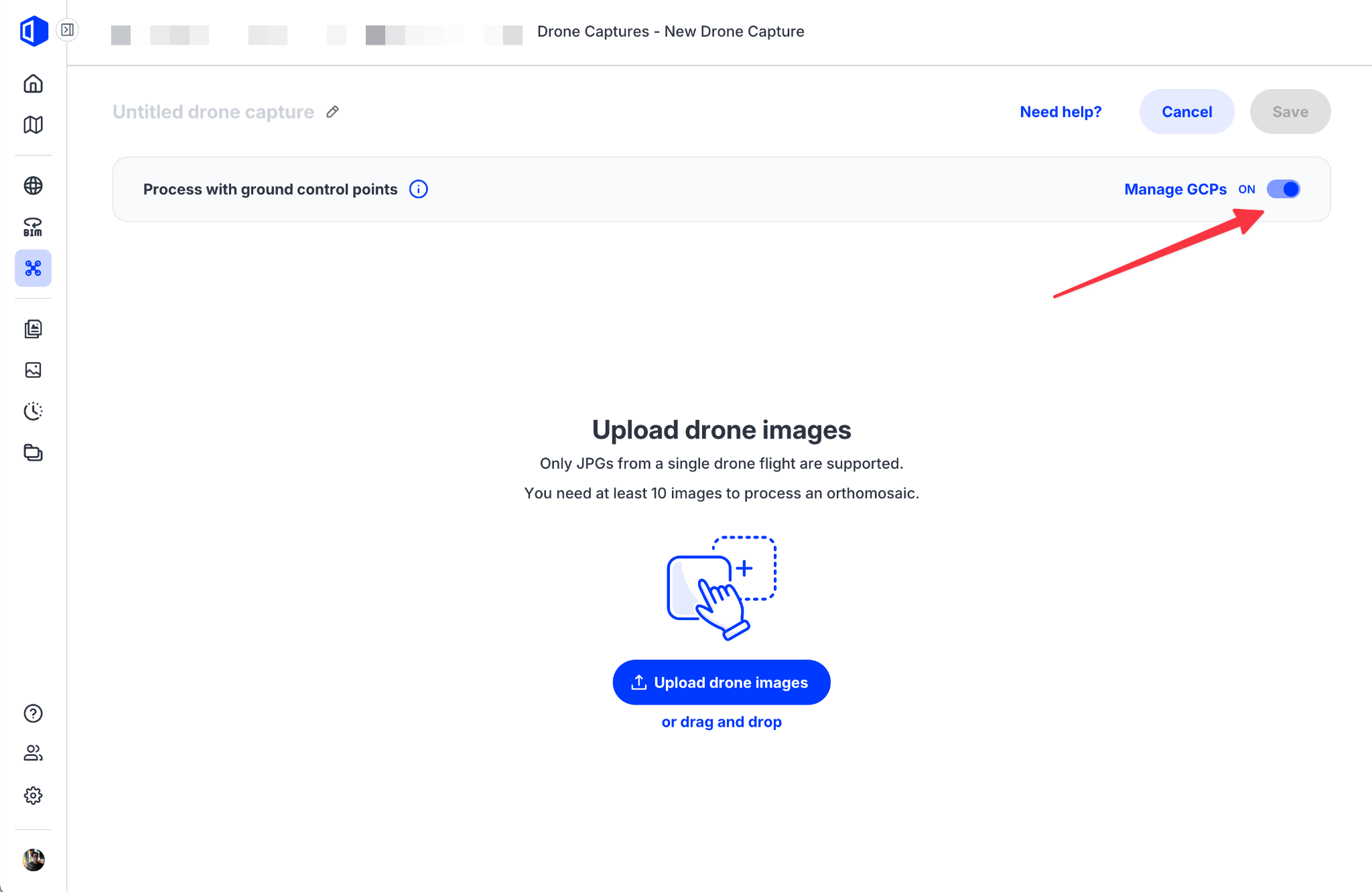

1. Klik bij het uploaden van een nieuwe drone-opname op GCP's toevoegen in het uploadvenster.
2. De bestaande GCP-set van uw site wordt automatisch weergegeven. Klik op Toepassen om deze aan de opname te koppelen.
3. De status van de opname wordt bijgewerkt naar Gereed zodra de GCP's zijn toegepast.

Opmerking: Als u GCP's op een opname toepast, wordt automatische ortho-kalibratie voor die opname uitgeschakeld. Beide kunnen niet tegelijkertijd worden gebruikt.

Stap 4: Tag GCP's in uw dronebeelden

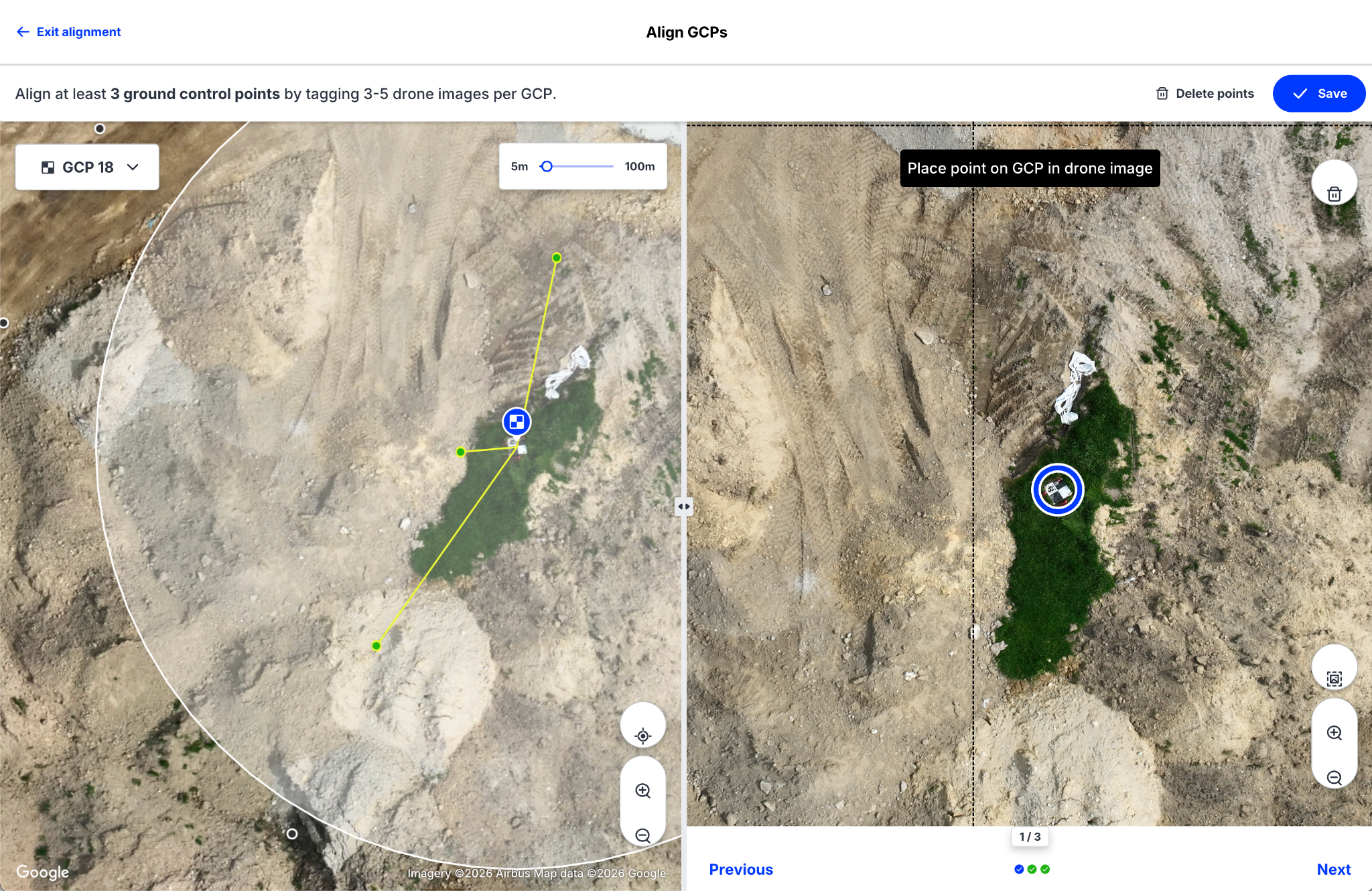

1. Open de opname en selecteer GCP's taggen om de tagworkflow te starten.
2. Identificeer en markeer voor elk GCP-punt de locatie in minimaal 3 dronebeelden.
   • Gebruik de afbeeldingscarrousel om beelden te vinden waarin de GCP-markering zichtbaar is.
   • Klik in elk beeld op de exacte locatie van de markering om een tag te plaatsen.
3. Herhaal dit voor alle GCP-punten.
4. Klik, zodra alle punten zijn getagd, op Indienen om door te gaan met de verwerking.

Stap 5: Verwerk uw opname

1. Klik op Verwerken om de door GCP's ondersteunde verwerking te starten.
2. Verwerking met GCP's duurt langer dan een standaardopname. Zodra de verwerking is voltooid, verschijnen uw resultaten in de lijst met opnamen.
3. Als er een probleem is met uw GCP-gegevens, wordt er een fout weergegeven in de verwerkingsresultaten.

Uw GCP-set beheren

U kunt de GCP-set van uw site op elk moment bijwerken of vervangen vanaf de pagina Droninstellingen.

• CSV vervangen—Upload een nieuw bestand om uw GCP-coördinaten bij te werken. Bestaande opnamen die aan de vorige set zijn gekoppeld, worden niet automatisch opnieuw verwerkt.
• GCP-set verwijderen—Als u uw GCP-set verwijdert, worden gekoppelde opnamen opnieuw verwerkt zonder GCP-gegevens.

Tips

GCP's hergebruiken voor meerdere vluchten met virtuele controlepunten (VCP's)
Zodra u één opname met hoge nauwkeurigheid hebt verwerkt met GCP's, kunt u virtuele controlepunten (VCP's) gebruiken om alle daaropvolgende snelle vluchten hierop uit te lijnen—zonder de volledige GCP-tagworkflow opnieuw uit te voeren. Zie Virtuele controlepunten gebruiken in OpenSpace Air voor instructies.

Uw resultaten controleren
Gebruik na de verwerking de vergelijkingstool voor gesplitste weergave om de uitlijning tussen uw met GCP's verwerkte orthomosaïek en uw basiskaart te controleren.

Als u vragen hebt, kunt u contact opnemen met het OpenSpace Support-team via support@openspace.ai.
