Overzicht
Met OpenSpace Air kunt u rechtstreeks op de verwerkingsresultaten van uw drone metingen maken, waaronder lineaire afstanden, 3D-afstanden, hellingen, oppervlakken en volumes. Er zijn geen extra tools of gegevensexport nodig. In dit artikel leest u hoe u metingen maakt en beheert, een vergelijkingsoppervlak kiest voor volumeberekeningen, metingen naar een CSV-bestand exporteert en virtuele controlepunten gebruikt om metingen tijdens verschillende vluchten uitgelijnd te houden.
Machtigingen
| Taak | Viewer | Editor | Sitebeheerder | Organisatiebeheerder |
| Metingen maken | ✓ | ✓ | ✓ | |
| Uw metingen bewerken | ✓ | ✓ | ✓ | |
| Metingen van anderen bewerken | ✓ | ✓ |
In OpenSpace Air kunt u verschillende metingen maken op de verwerkingsresultaten van uw drone, waaronder lineaire afstanden, 3D-afstanden, hellingen, oppervlakken en volumes, zonder dat u extra tools of gegevensexport nodig hebt.

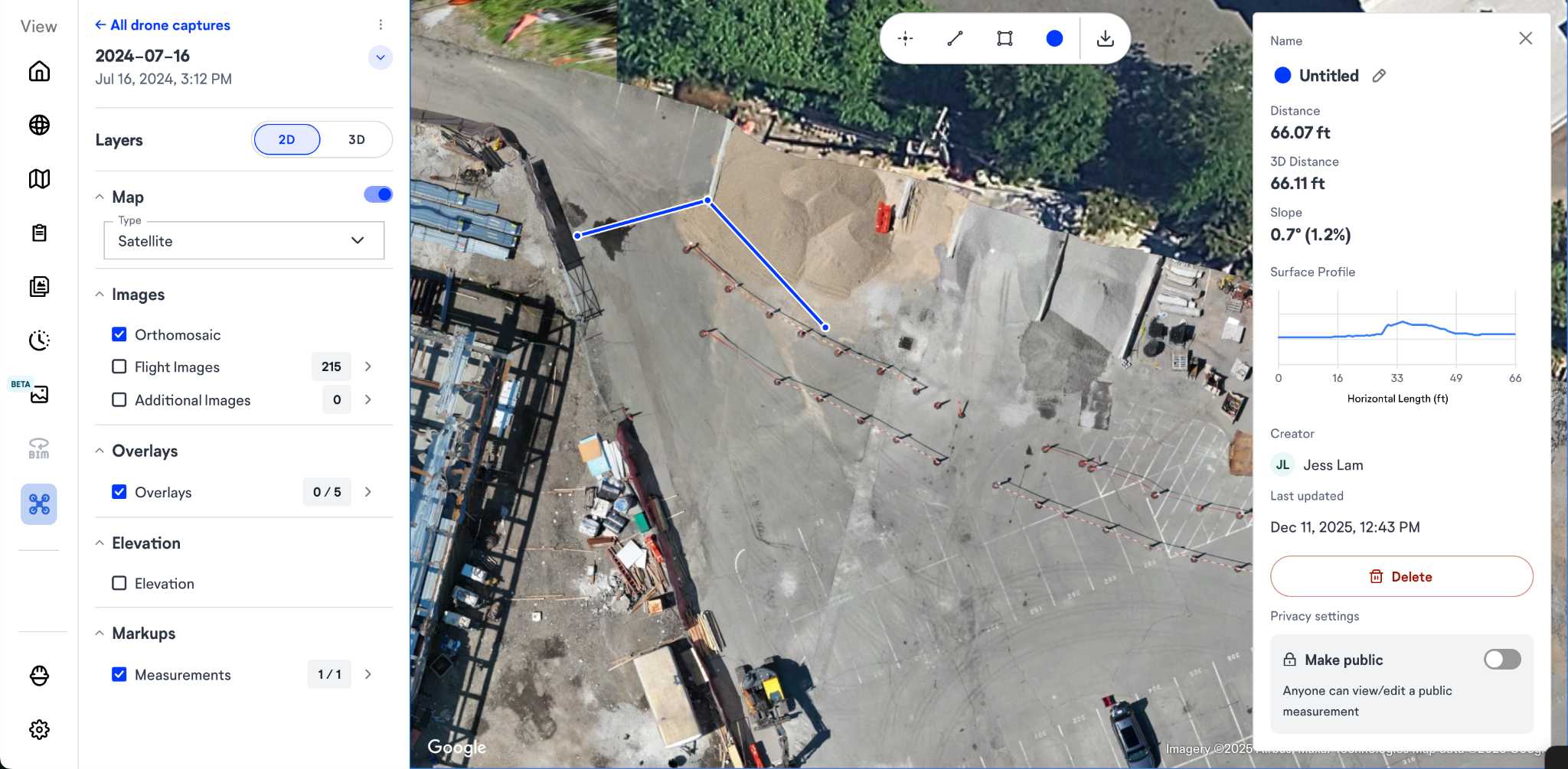

Tool voor afstandsmetingen
De tool voor afstandsmetingen bevindt zich in de menubalk bovenaan in het midden van uw scherm.
- Selecteer de tool voor afstandsmetingen.
- Klik om een willekeurig aantal punten op uw orthomozaïekafbeelding te selecteren en de afstand ertussen te berekenen.
- Dubbelklik om het aangeven van punten te stoppen.
OpenSpace Air geeft vervolgens de lineaire afstand, de 3D-afstand en de helling weer. Er wordt ook een oppervlakteprofiel gegenereerd van het traject dat door de meetlijn wordt afgelegd.
Meetopties
Het informatievenster voor een afstandsmeting geeft het volgende weer:
- De naam van de gebruiker die de meting heeft gemaakt
- De datum waarop deze voor het laatst is bijgewerkt
- Een optie om de meting te verwijderen
- (Opmerking: Alleen de maker van de meting en sitebeheerders kunnen een meting verwijderen.)
- Een optie om de meting te labelen
- De mogelijkheid om de kleur van de meting te wijzigen, zodat deze beter te onderscheiden is van andere metingen en contrasteert met de achtergrond

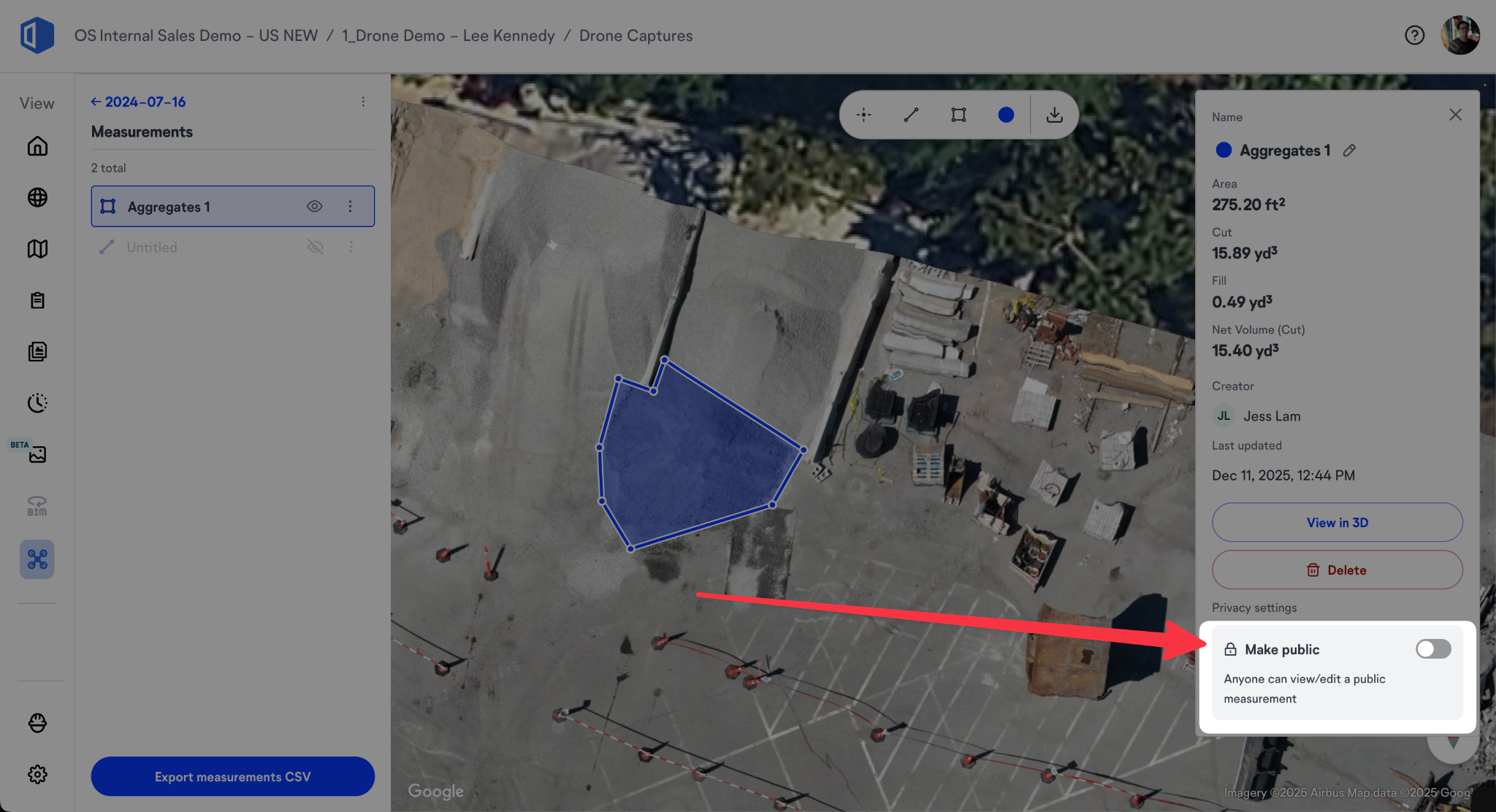

Privé- en openbare metingen
- Nieuwe metingen zijn standaard privé, zodat u uw werk kunt valideren voordat u het deelt en om rommel te beperken.
- Schakel de optie Openbaar maken in om de meting openbaar te maken en beschikbaar te stellen aan iedereen in het project. (Opmerking: Alleen de maker van de meting kan een meting openbaar of privé maken.)
Oppervlakte- en volumemeting
De tool voor oppervlakte- en volumemetingen bevindt zich rechts van de tool voor afstandsmetingen. Deze tool wordt meestal gebruikt om opslaghopen te meten.
- Selecteer de tool voor oppervlakte- en volumemetingen.
- Zoom in op de opslaghoop.
- Plaats punten rond de opslaghoop om een veelhoek te tekenen die het gebied bedekt.
Zodra de veelhoek is voltooid, verschijnt het informatievenster met de volgende gegevens:
- De oppervlakte
- De uitgravings- en aanvulwaarden
- Het nettovolume dat op basis van de opslaghoop is berekend
- De gebruiker die de meting heeft gemaakt
- Een optie om de meting een nieuwe naam te geven

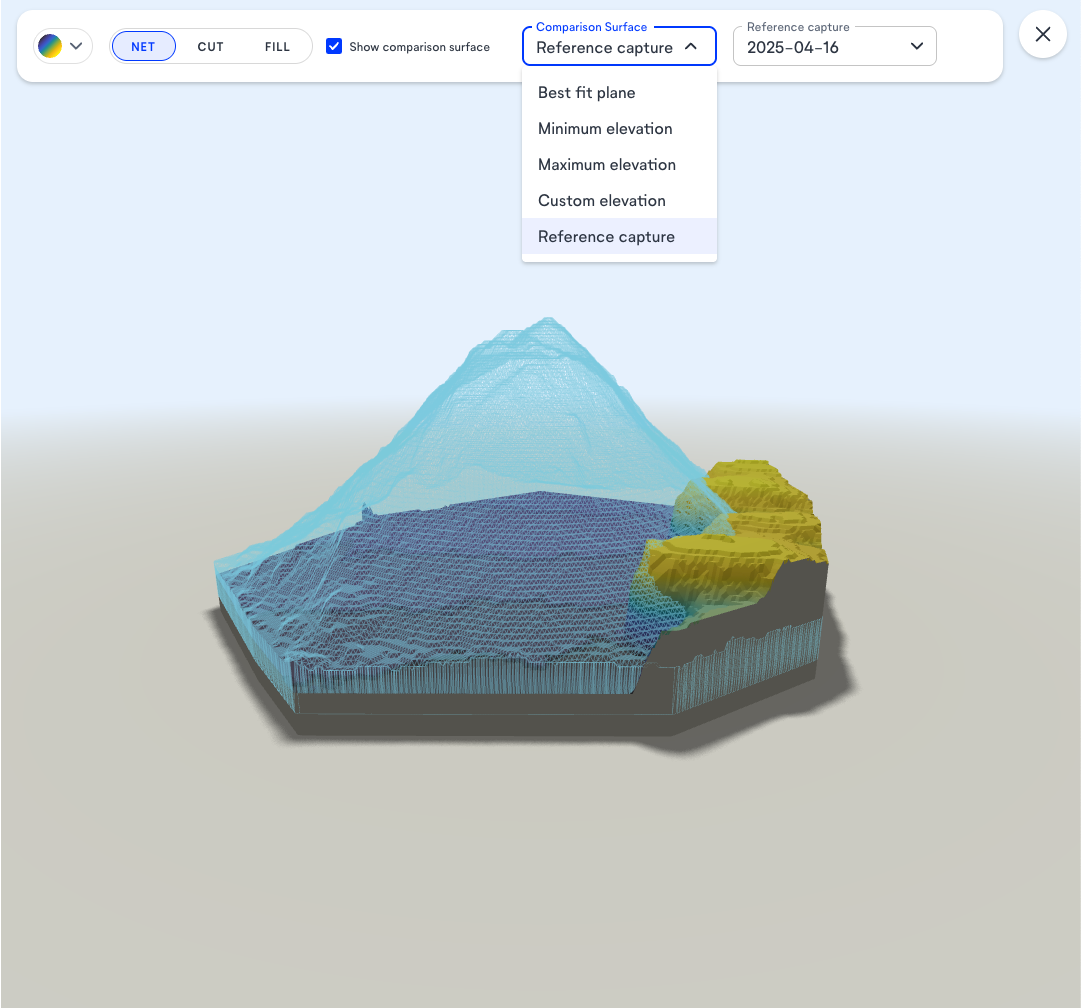

Een vergelijkingsoppervlak kiezen
Bij het berekenen van het volume vergelijkt OpenSpace Air het terrein binnen uw veelhoek met een vlak referentievlak: het vergelijkingsoppervlak. Het vergelijkingsoppervlak bepaalt wat als "uitgraving" (verwijderd materiaal) en "aanvulling" (toegevoegd materiaal) wordt beschouwd. Daarom is het belangrijk om het juiste oppervlak voor uw workflow te kiezen.
Een vergelijkingsoppervlak selecteren:
- Selecteer een veelhoekmeting om het metingsvenster te openen.
- Vouw de instellingen voor Meting onderaan het venster uit.
- Klik op de vervolgkeuzelijst Vergelijkingsoppervlak en kies een van de volgende opties:
| Vergelijkingsoppervlak | Werking |
| Best passend vlak | Een wiskundig afgeleid vlak dat is aangepast aan het terrein binnen uw veelhoek. Dit is de standaardoptie. |
| Minimale hoogte | Een vlak dat is ingesteld op het laagste punt binnen de veelhoek. Handig voor het meten van al het materiaal boven een bekend laag punt. |
| Maximale hoogte | Een vlak dat is ingesteld op het hoogste punt binnen de veelhoek. |
| Aangepaste hoogte | Een vlak op een hoogte die u opgeeft. Dit is handig wanneer u een doelhoogte hebt waartegen u wilt vergelijken. Voer de waarde in het veld in dat verschijnt. |
| Referentieopname | Vergelijkt het terrein van de huidige vlucht met het terrein van een eerdere vlucht. Dit is handig om bij te houden hoeveel materiaal tussen vluchten is verplaatst. Selecteer de eerdere opname uit de lijst die verschijnt. |
De waarden voor uitgraving, aanvulling en nettovolume worden automatisch bijgewerkt wanneer u het vergelijkingsoppervlak wijzigt.
Opmerking: Als u Referentieopname selecteert en dezelfde opname kiest als de opname die u momenteel bekijkt, zijn volumestatistieken niet beschikbaar. Selecteer een andere opname om uitgraving en aanvulling te berekenen.

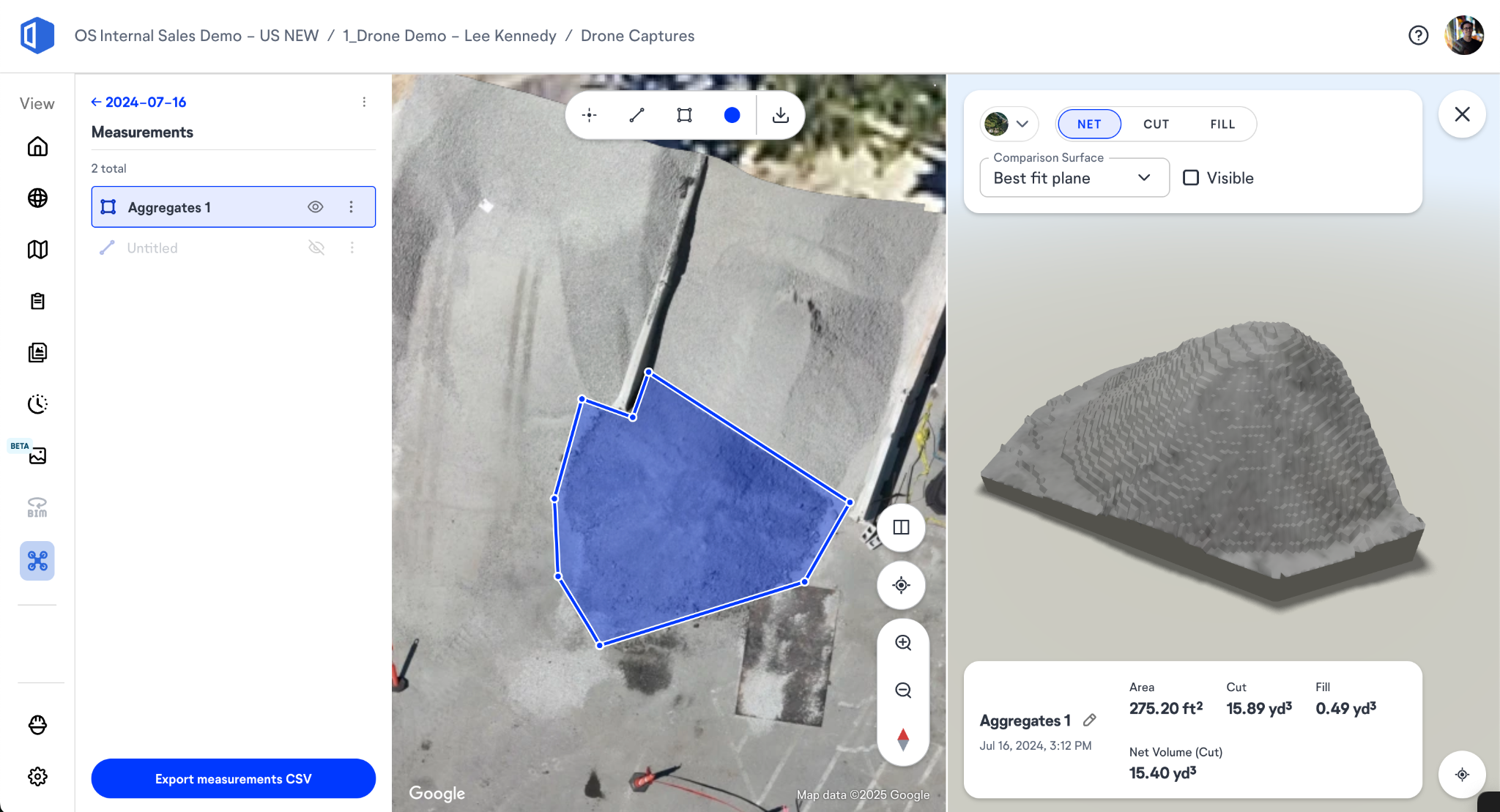

3D-weergave en aanpassingen
- Bekijken in 3D: Selecteer Bekijken in 3D om een gesplitst scherm te openen waarin u kunt controleren wat de veelhoek binnen een 3D-omgeving bedekt. Deze weergave helpt u ervoor te zorgen dat de meting geen ongewenste objecten of omliggende elementen van de locatie bevat.
- Volum weergave: Kies ervoor om alleen het nettovolume, de uitgraving of de aanvulling weer te geven.
- Kleurenschema: U kunt desgewenst het kleurenschema van de opslaghoop wijzigen.
- Locatie van informatie: Onderaan het scherm worden de gegevens over oppervlakte, uitgraving, aanvulling en nettovolume weergegeven.

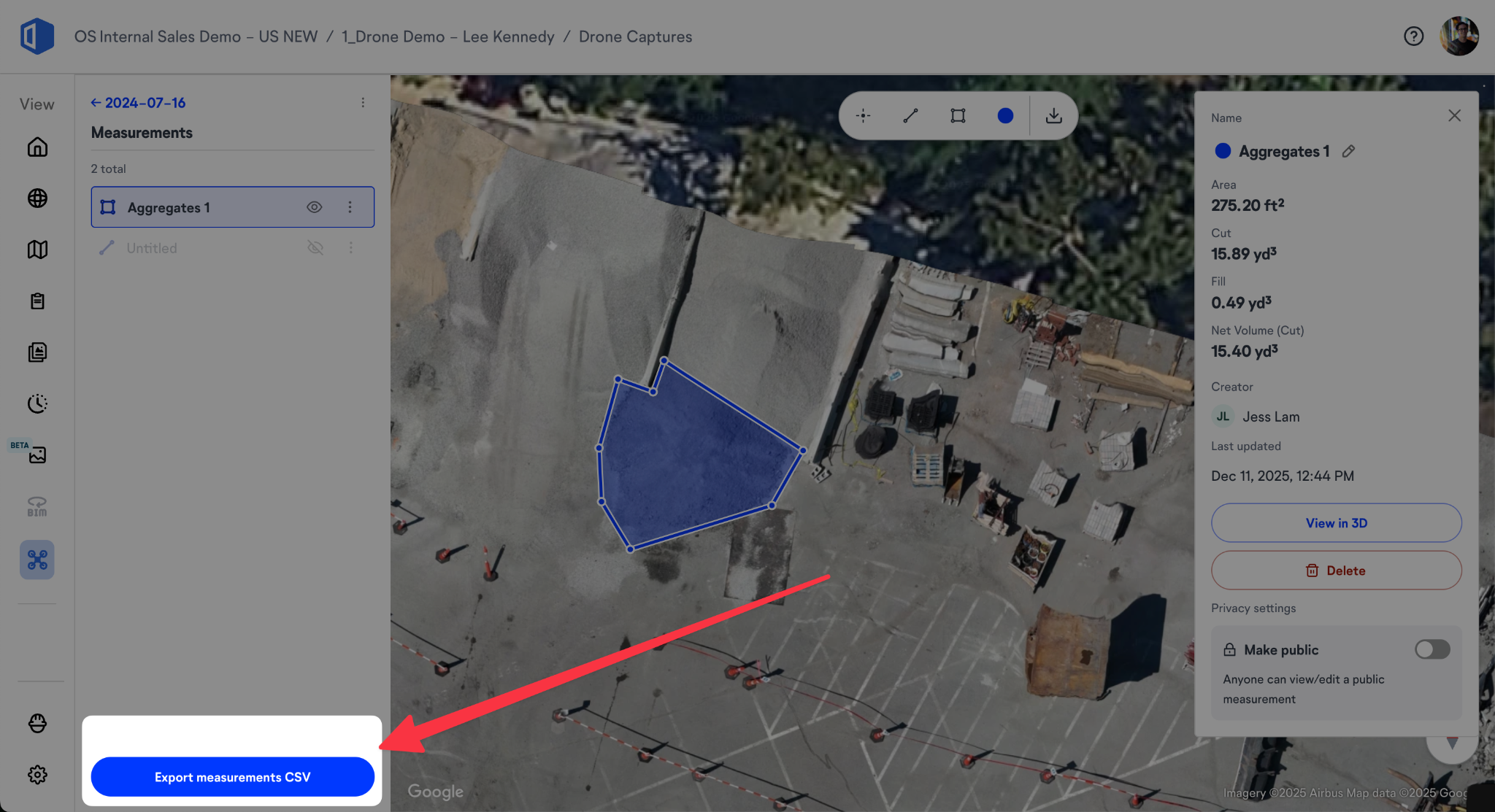

Meetrapport
U kunt metingen exporteren in CSV-indeling.
- Ga naar het metingenmenu aan de linkerkant van het scherm.
- Selecteer datumbereiken om te bepalen hoeveel vluchten u in het rapport wilt opnemen.
- Selecteer alle metingen die u in het rapport wilt opnemen.
- Klik op Metingen exporteren als CSV.
Nauwkeurige metingen in de loop van de tijd met virtuele controlepunten
Om ervoor te zorgen dat volumepolygonen en afstandsmetingen tijdens alle vluchten correct uitgelijnd zijn, raden we aan virtuele controlepunten (VCP's) te gebruiken.
- VCP's zorgen ervoor dat alle resulterende orthomozaïekafbeeldingen en hoogtemodellen op dezelfde locatie liggen.
- Als VCP's zijn gebruikt, verschijnt een afstandsmeting op dezelfde locatie bij alle uitgelijnde vluchten.
- Bij elke vlucht die niet op dezelfde locatie als de andere vluchten is uitgelijnd, zullen waarschijnlijk afwijkingen optreden in de locatie van metingen die op andere vluchten zijn gemaakt.
Raadpleeg ons Support-artikel om aan de slag te gaan met Virtuele controlepunten.
Als u nog vragen hebt, kunt u contact opnemen met het OpenSpace Support-team via support@openspace.ai.
