概述
通过我们在 OpenSpace Air 中的无人机叠加工具，您可以将无人机拍摄的影像与现有状况、设计和计划进行比较，从而快速评估进度、发现问题并规划下一阶段的工作。OpenSpace Air 使得将常见的平面图文件与您的无人机拍摄影像准确对齐变得简单。一旦叠加文档完成对齐，该叠加图层将在所有现有和未来的正射影像上可用。
注意：叠加工具支持 PDF、PNG 和 JPG 文件类型，最大支持 2GB。
权限
| 任务 | 查看者 | 编辑者 | 站点管理员 | 组织管理员 |
| 上传并对齐叠加图层 | ✓ | ✓ | ✓ | |
| 查看叠加图层 | ✓ | ✓ | ✓ | ✓ |
如何上传文件进行叠加

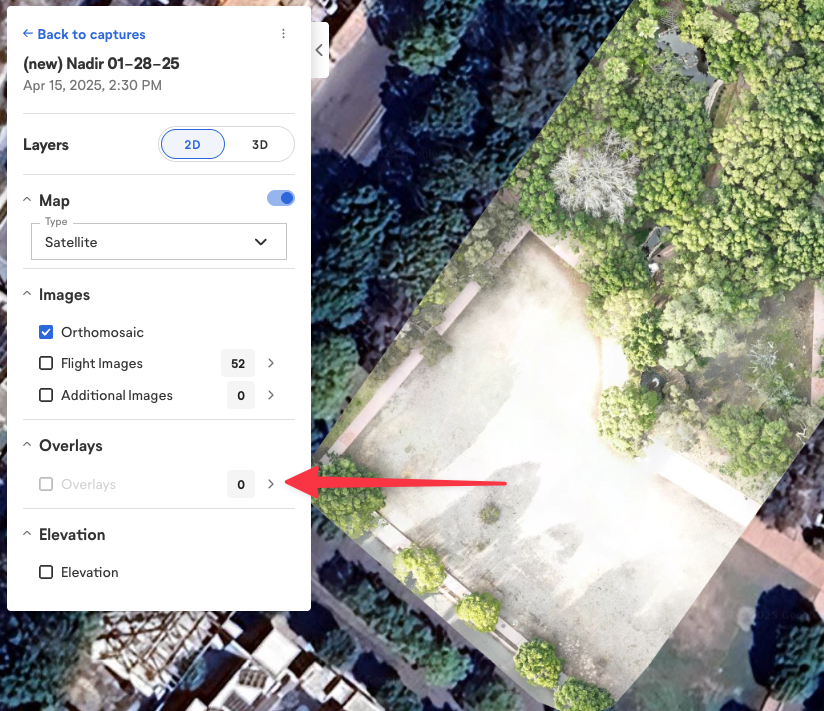

- 点击图层侧边栏中叠加图层旁的箭头，进入叠加图层列表。

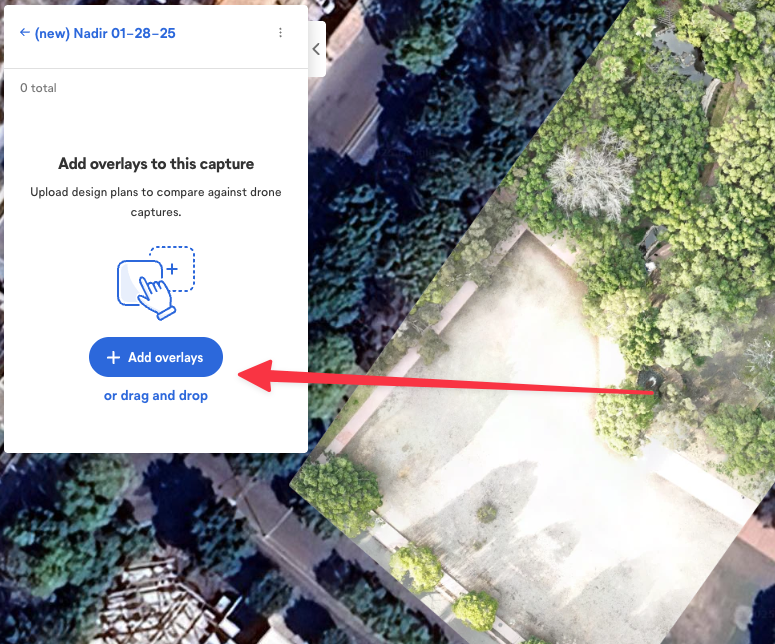

- 选择添加叠加图层，或拖放您想要叠加的 PDF 文件。
- 如果您已经上传了文件并想继续上传更多文件，请点击叠加图层列表右上角的+ 按钮。
如何对齐无人机拍摄影像与叠加图像
对齐工具采用简单的点注册工作流程。您可以注册第三个可选点以提高准确性。

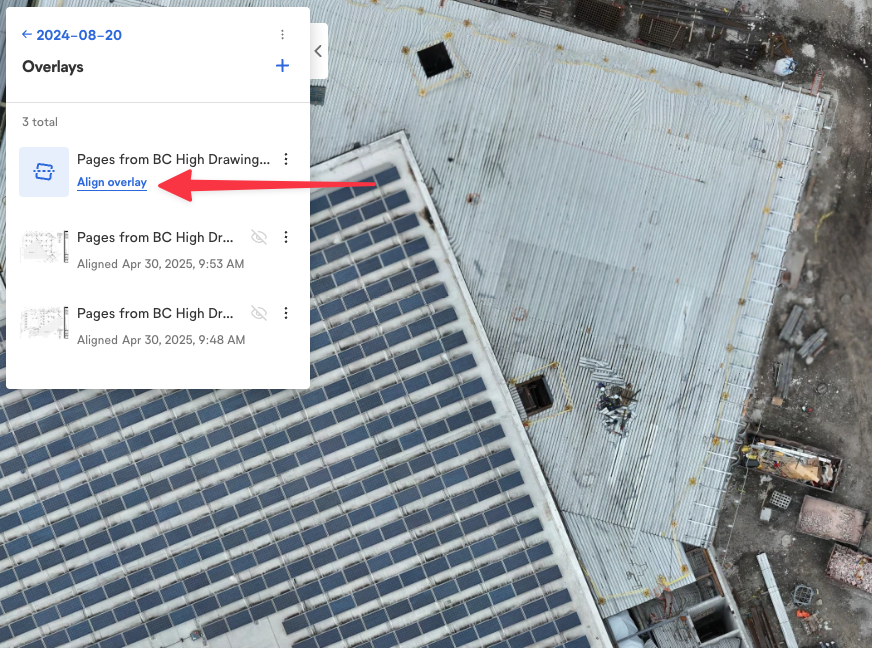

- 点击您想要对齐的文件下方的对齐叠加图层。

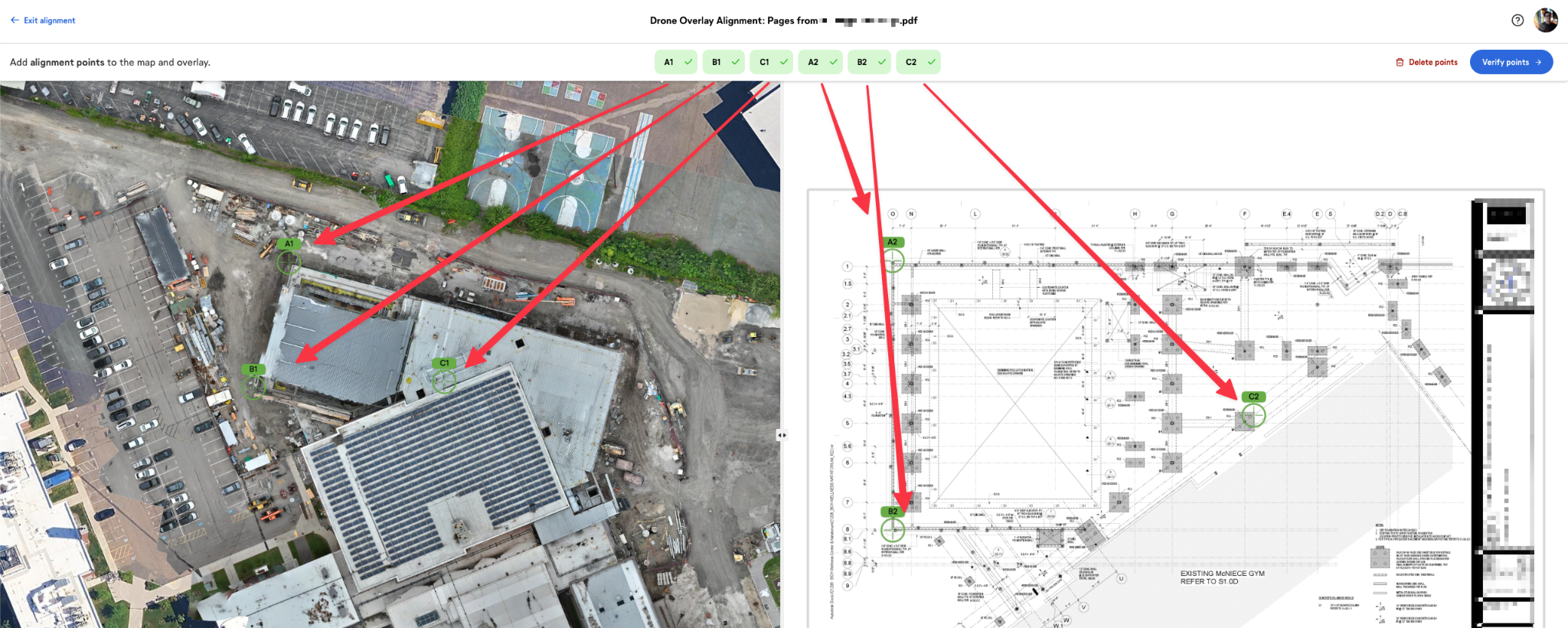

- 接下来，在正射影像（左侧）上选择点 A1，在平面图（右侧）上选择点 A2。重复操作选择点 B 和 C（可选）。
- 要编辑已有点，点击顶部菜单中的 A、B 或 C 按钮之一。这将激活对应的点。当您点击正射影像或平面图时，关联的点将被移动。
- 点击右上角的验证点。正射影像上将显示叠加预览。
- 若需调整点位，点击编辑点。
- 如果对齐效果正确，点击完成。
- 点击完成以处理点注册。
- 处理时间约为 5-10 分钟，具体取决于叠加文档和地图区域的大小。

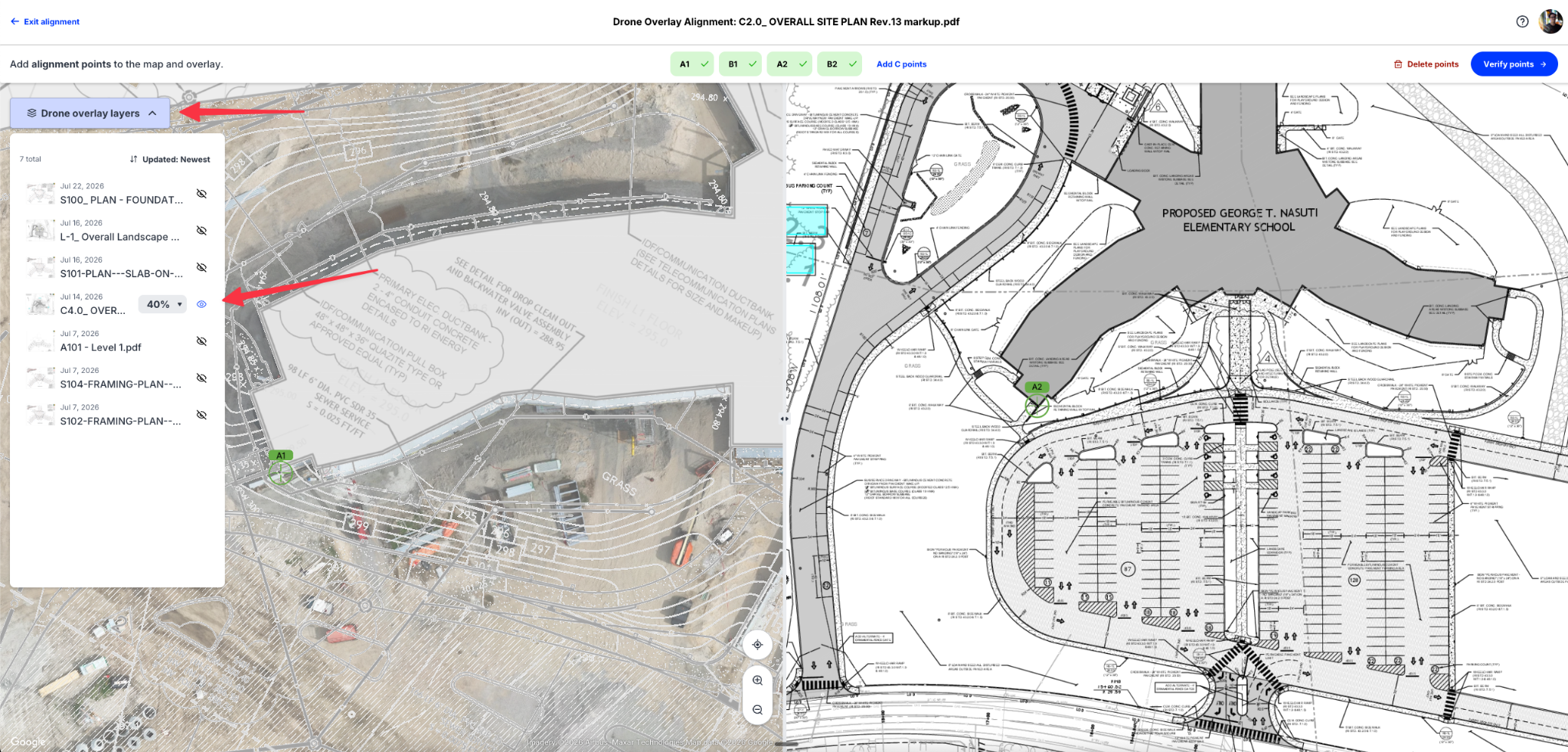

在前期勘察和投标阶段，当地图上没有可识别的结构物用于对齐叠加图层时，可以基于已有叠加图层进行对齐。首先，将包含附近道路的场地规划叠加到地图上。然后，您可以将详细设计图对齐到整体场地规划上，以查看结构物将被建立的位置。
提示
- 注册三个点通常能提高对齐的准确性。
- 点击位置前请先放大。
- 选择彼此距离较远的点。
查看无人机拍摄的叠加图像

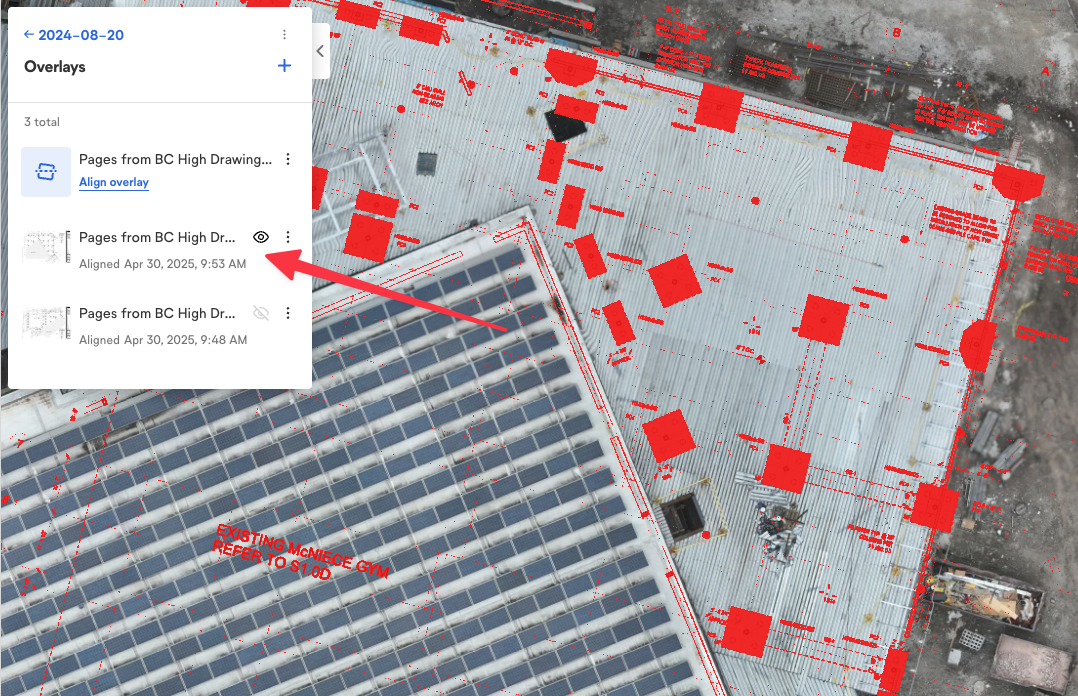

您可以通过勾选所有二维数据图层列表中的叠加图层复选框，或点击叠加图层旁的箭头进入叠加图层列表，启用已处理的叠加图层。您也可以在叠加图层列表中点击每个文件旁的眼睛图标来启用单个叠加图层。

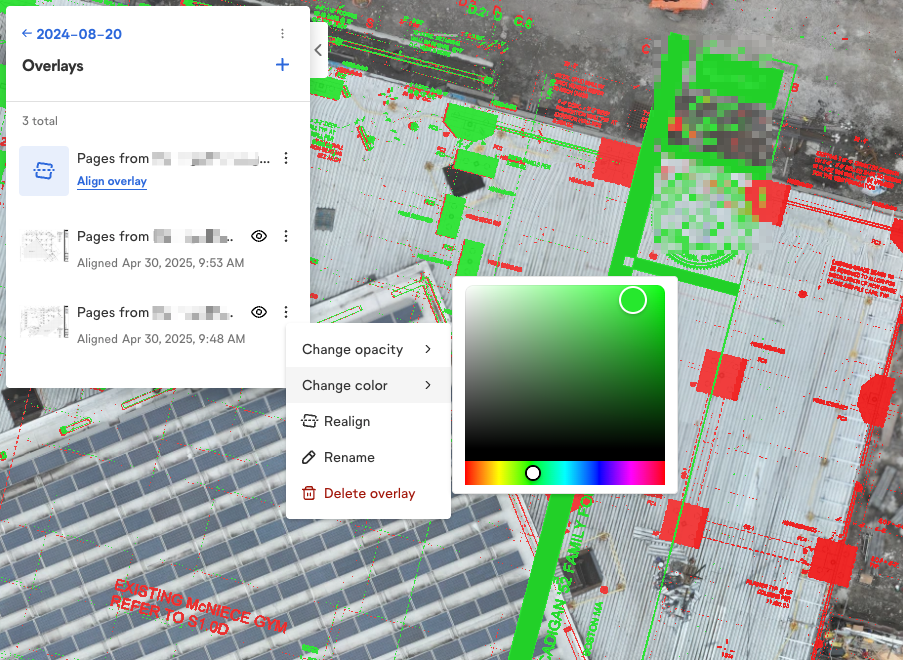

要调整叠加图层的不透明度和颜色，点击三个竖点菜单。您还可以通过此菜单重命名、重新对齐和删除叠加图层。
如有任何其他问题，请联系 OpenSpace 支持团队，邮箱地址为 support@openspace.ai。
