概览
OpenSpace Air 允许您直接在无人机处理结果中创建测量，包括线性距离、3D 距离、坡度、面积和体积。无需其他工具或导出数据。本文介绍如何创建和管理测量、选择用于体积计算的比较表面、将测量导出为 CSV 文件，以及使用虚拟控制点使测量在不同飞行之间保持对齐。
权限
| 任务 | 查看者 | 编辑者 | 站点管理员 | 组织管理员 |
| 创建测量 | ✓ | ✓ | ✓ | |
| 编辑您创建的测量 | ✓ | ✓ | ✓ | |
| 编辑其他测量 | ✓ | ✓ |
在 OpenSpace Air 中，您可以在无人机处理结果上创建各种测量，包括线性距离、3D 距离、坡度、面积和体积，无需其他工具或导出数据。
距离测量工具
距离测量工具位于屏幕顶部中央的菜单栏中。
- 选择距离测量工具。
- 在正射影像上单击以选择任意数量的点，从而计算这些点之间的距离。
- 双击以停止标记点。

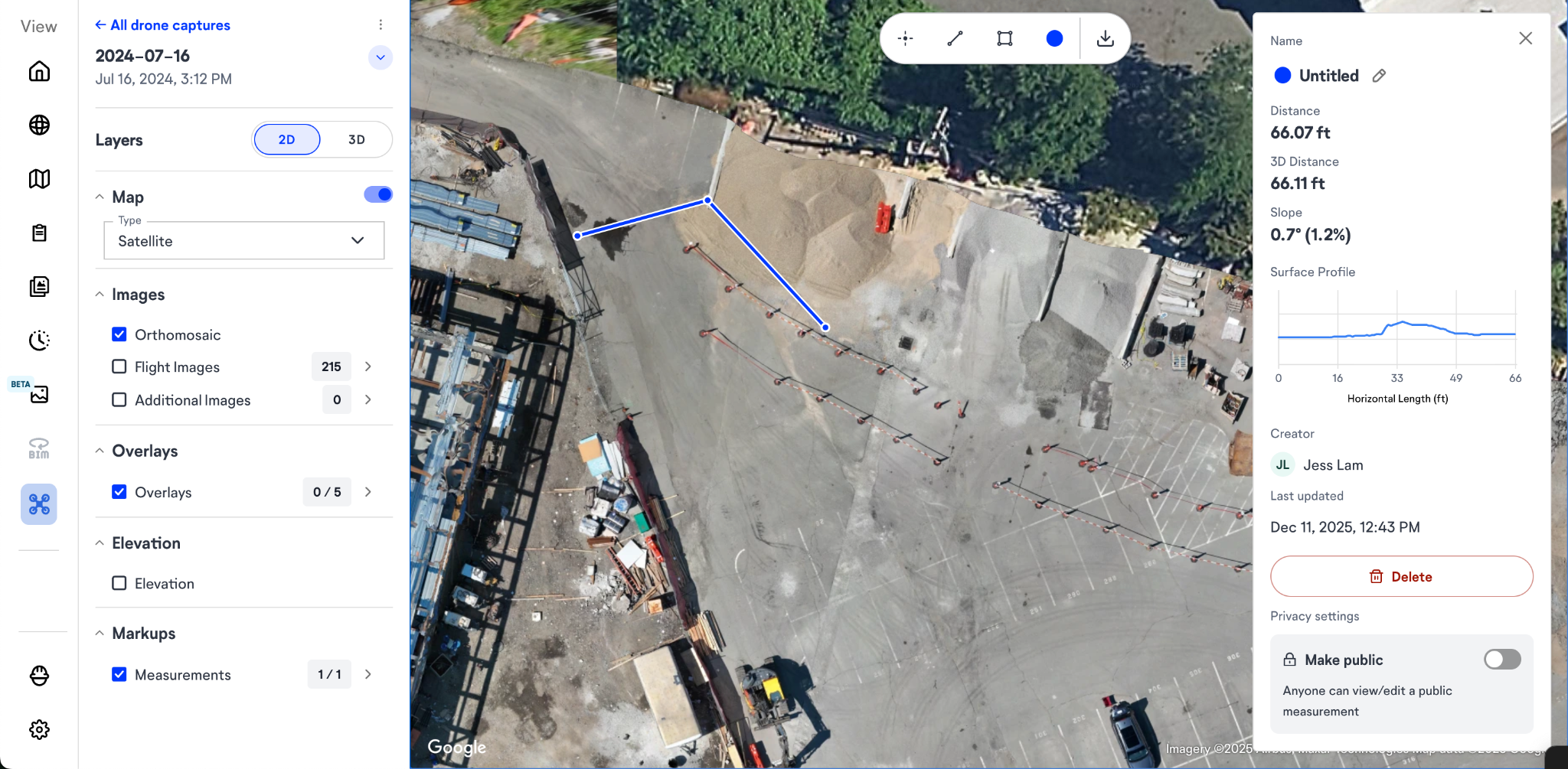

OpenSpace Air 随后会显示线性距离、3D 距离和坡度，还会生成测量线所覆盖路径的表面剖面。
测量选项
距离测量的信息窗口会显示以下内容：
- 创建测量的用户姓名
- 上次更新日期
- 删除测量的选项
- （注意：只有测量创建者和站点管理员可以删除测量。）
- 为测量添加标签的选项
- 更改测量颜色的功能，以便将其与其他测量区分开，并与背景形成对比
私有测量和公开测量
- 新测量默认为私有，以便您在共享前验证工作，并减少杂乱。

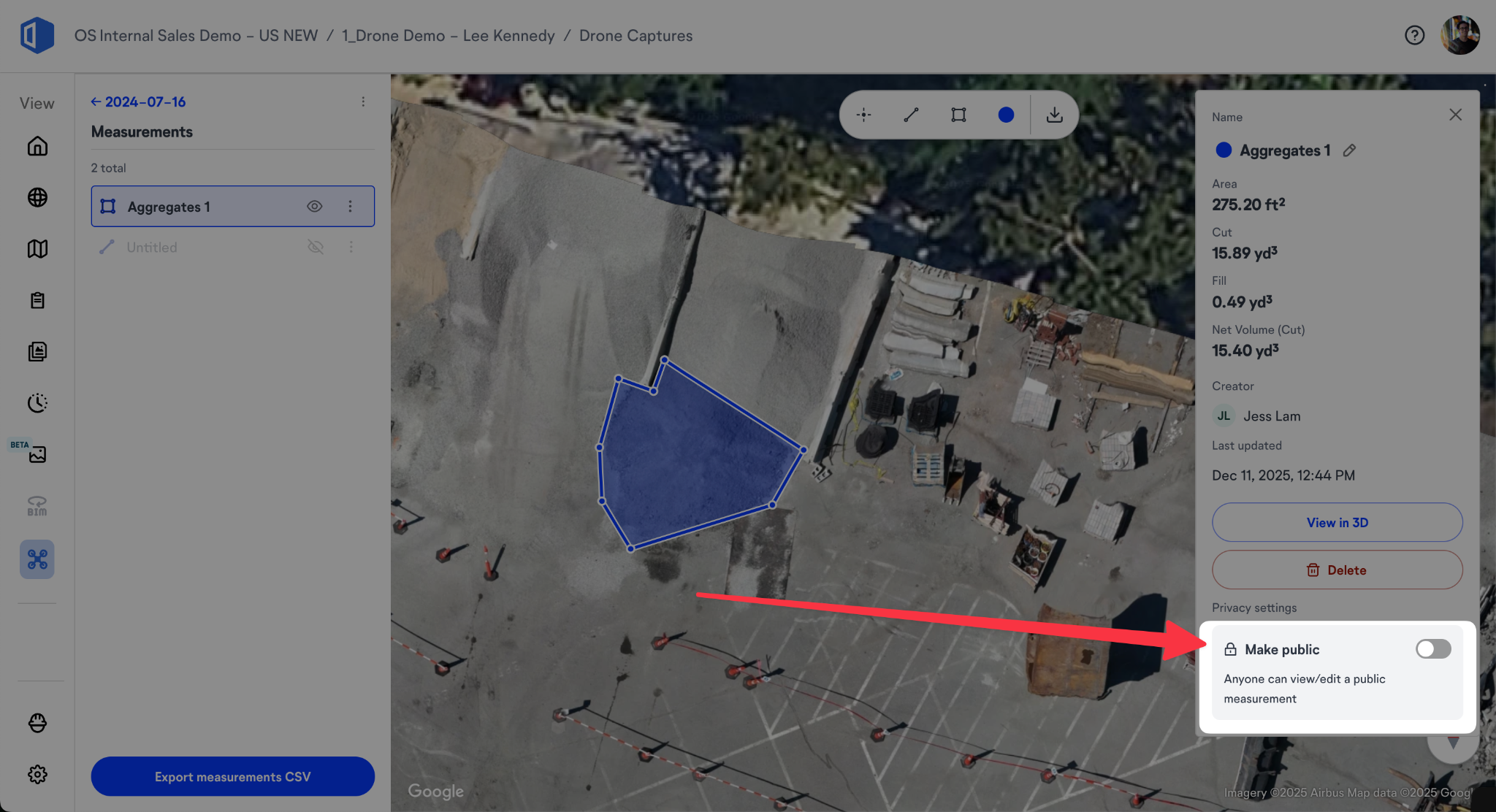

- 打开设为公开开关，即可将测量设为公开，使项目中的所有人都可以使用。（注意：只有测量创建者可以将测量设为公开或私有。）
面积和体积测量
面积和体积工具位于距离测量工具的右侧。此工具通常用于测量料堆。
- 选择面积和体积工具。
- 放大料堆。
- 在料堆周围放置点，绘制覆盖该区域的多边形。
多边形完成后，信息窗口将显示以下内容：
- 面积
- 挖方和填方值
- 根据料堆计算出的净体积
- 创建测量的用户
- 重命名测量的选项

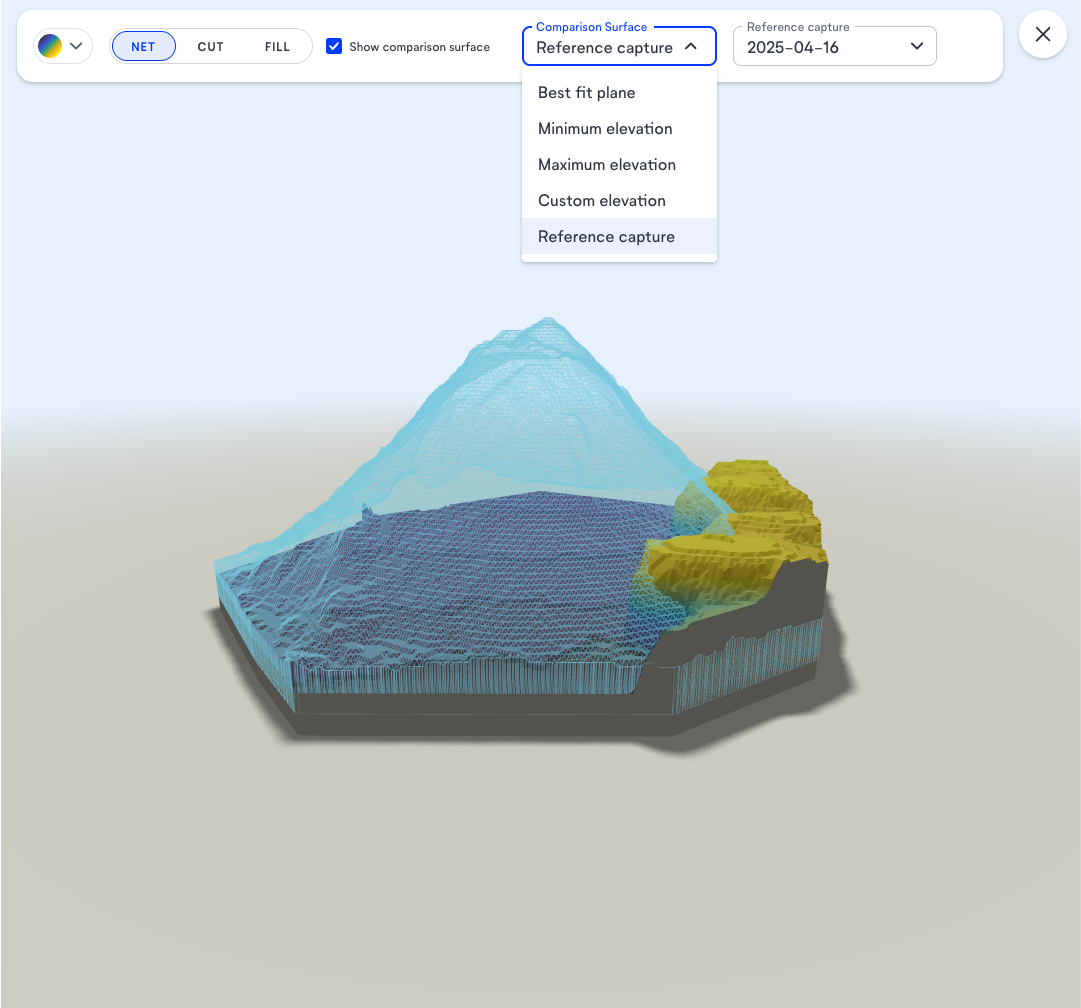

选择比较表面
计算体积时，OpenSpace Air 会将多边形内的地形与平坦的参考平面（即比较表面）进行比较。比较表面决定哪些部分算作“挖方”（移除的材料）和“填方”（添加的材料），因此选择适合您工作流程的比较表面非常重要。
选择比较表面的方法如下：
- 选择一个多边形测量以打开测量对话框。
- 展开对话框底部的测量设置。
- 单击比较表面下拉菜单，然后选择以下选项之一：
| 比较表面 | 工作方式 |
| 最佳拟合平面 | 根据数学方法推导出的平面，拟合多边形内的地形。这是默认选项。 |
| 最低高程 | 设置在多边形内最低点处的平面。适用于测量高于已知低点的材料总量。 |
| 最高高程 | 设置在多边形内最高点处的平面。 |
| 自定义高程 | 设置在您指定高程处的平面；当您有目标标高并希望与其进行比较时，此选项很有用。在出现的字段中输入数值。 |
| 参考航拍 | 将当前飞行的地形与之前飞行的地形进行比较；适用于跟踪不同飞行之间材料移动的数量。从出现的列表中选择之前的航拍。 |
更改比较表面后，挖方、填方和净体积值会自动更新。
注意：如果您选择参考航拍，并选择当前正在查看的同一航拍，则不会提供体积统计数据。请选择其他航拍以计算挖方和填方。
3D 视图和自定义

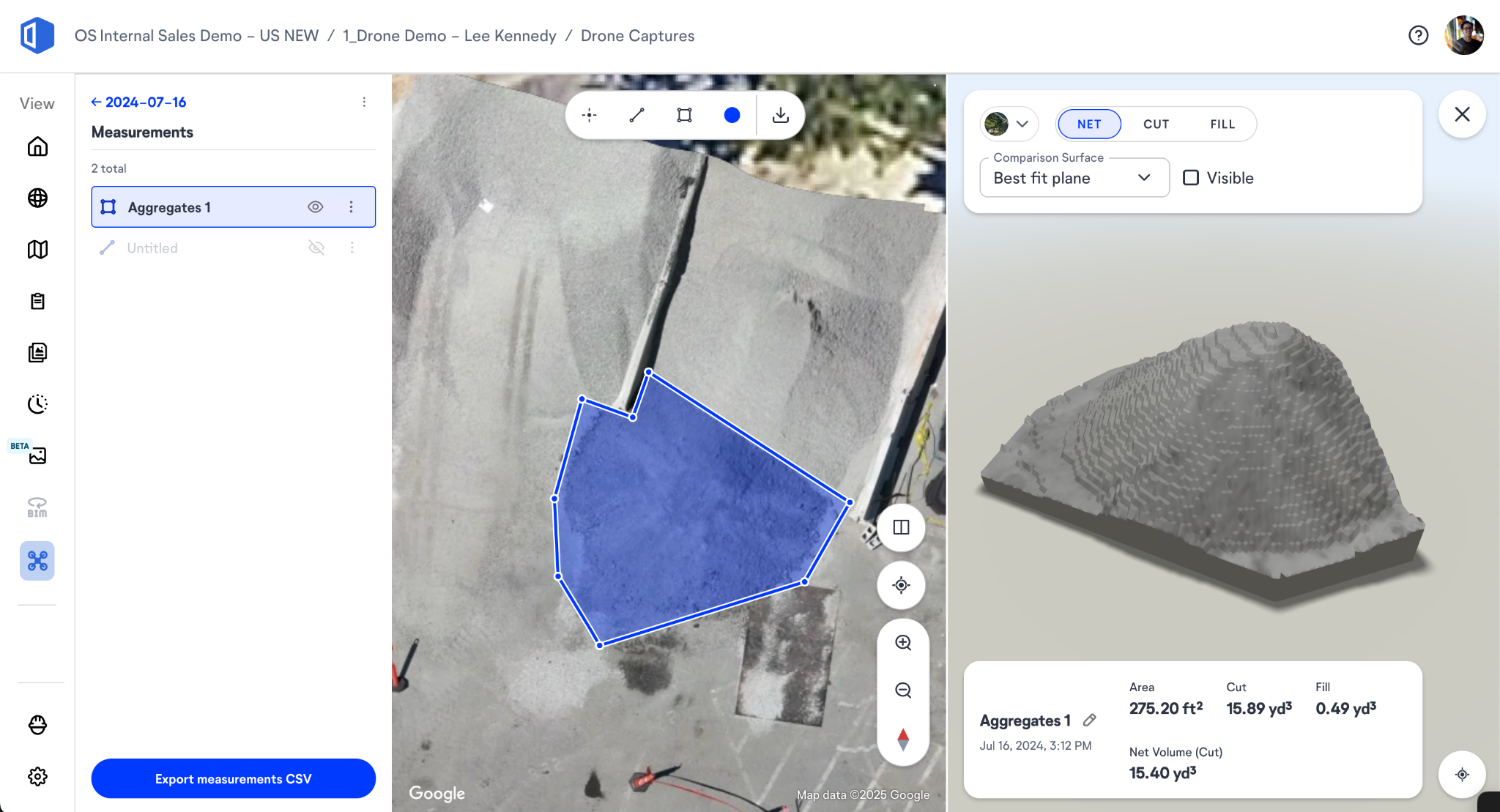

- 在 3D 中查看：选择在 3D 中查看，打开分屏，以便您在 3D 环境中检查多边形覆盖的内容。此视图有助于确保测量不包含不需要的对象或周围的站点元素。
- 体积显示：选择仅显示净体积、挖方或填方。
- 配色方案：您可以根据需要更改料堆的配色方案。
- 信息位置：屏幕底部会显示面积、挖方、填方和净体积信息。
测量报告

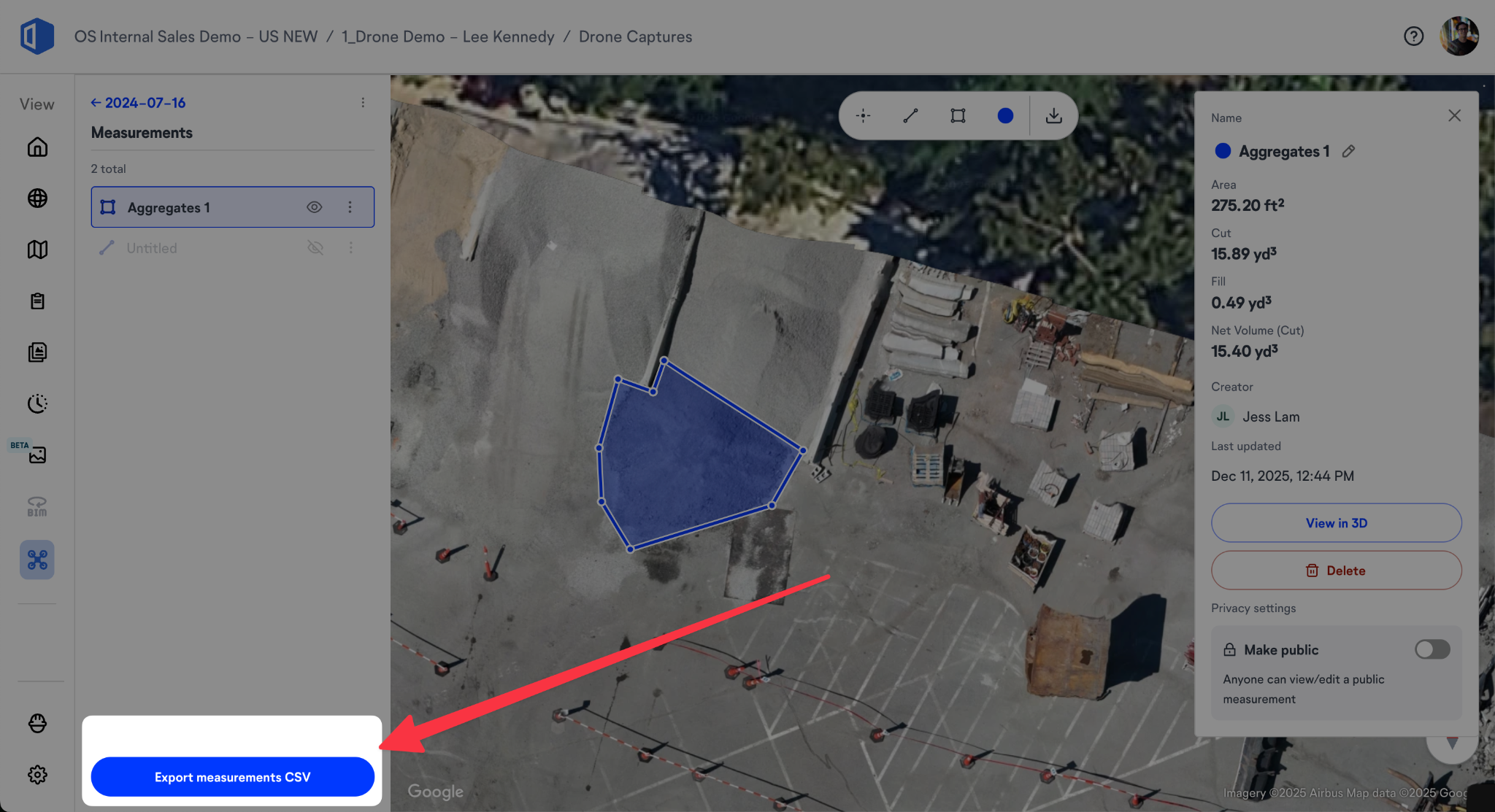

您可以将测量导出为 CSV 格式。
- 转到屏幕左侧的测量菜单。
- 选择日期范围，以确定报告中包含多少次飞行。
- 选择要包含在报告中的所有测量。
- 单击导出测量 CSV。
使用虚拟控制点确保测量长期准确
为确保体积多边形和距离测量在所有飞行之间正确对齐，我们建议使用虚拟控制点（VCP）。
- VCP 可确保所有生成的正射影像和高程模型位于同一位置。
- 如果使用了 VCP，距离测量将在所有已对齐的飞行中显示在同一位置。
- 任何未与其他飞行对齐到同一位置的飞行，都可能显示在其他飞行中创建的测量位置存在差异。
请参阅我们的支持文章，开始使用虚拟控制点。
如果您还有其他问题，请联系 OpenSpace 支持团队，邮箱为 support@openspace.ai。
