概述
自助式 BIM 图纸对齐是一项易于使用的功能，可帮助您快速将 OpenSpace 图纸对齐到 BIM 坐标空间。注意：使用 BIM Compare 不要求完成自助式 BIM 对齐——对于至少包含一个采集内容的所有图纸，OpenSpace 都会执行 BIM 对齐。
权限
| 任务 | 查看者 | 编辑者 | 站点管理员 | 组织管理员 |
| BIM 图纸对齐 | ✓ | ✓ |
如何完成图纸对齐
- 在左侧菜单中导航至设置，然后点击顶部的BIM选项卡。

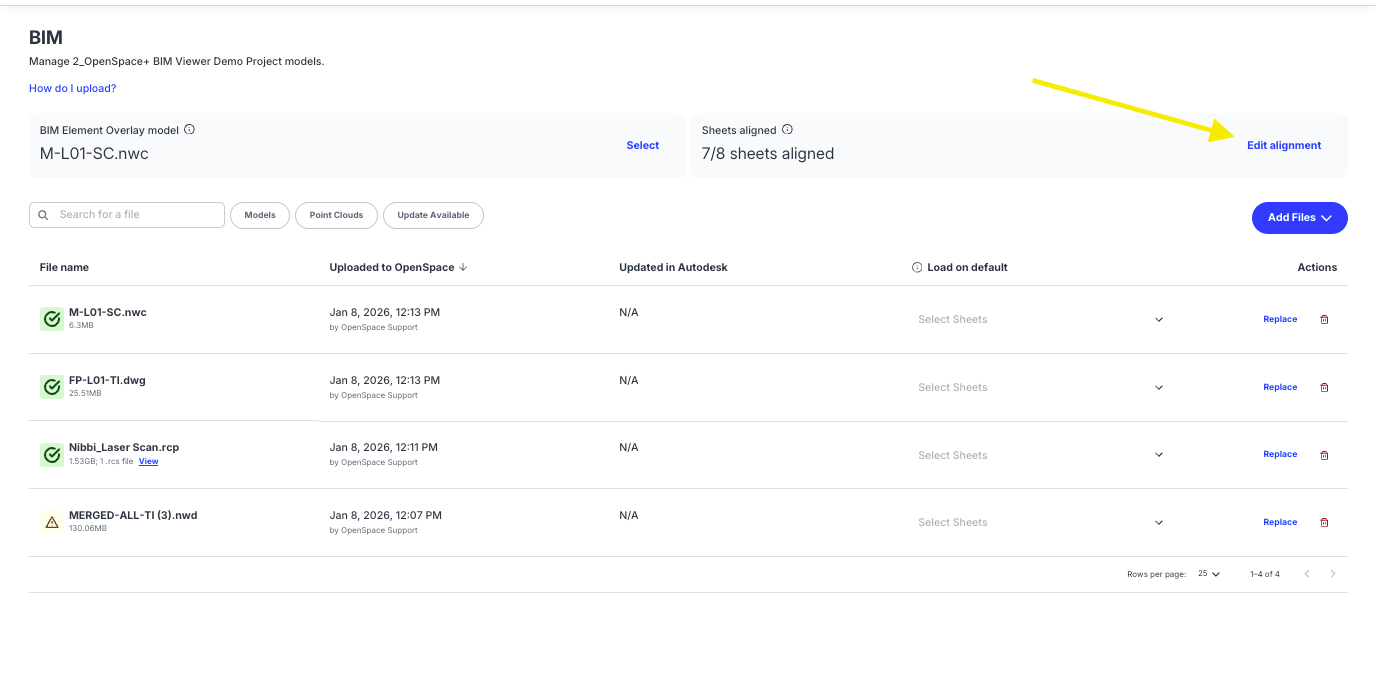

- 选择编辑对齐。

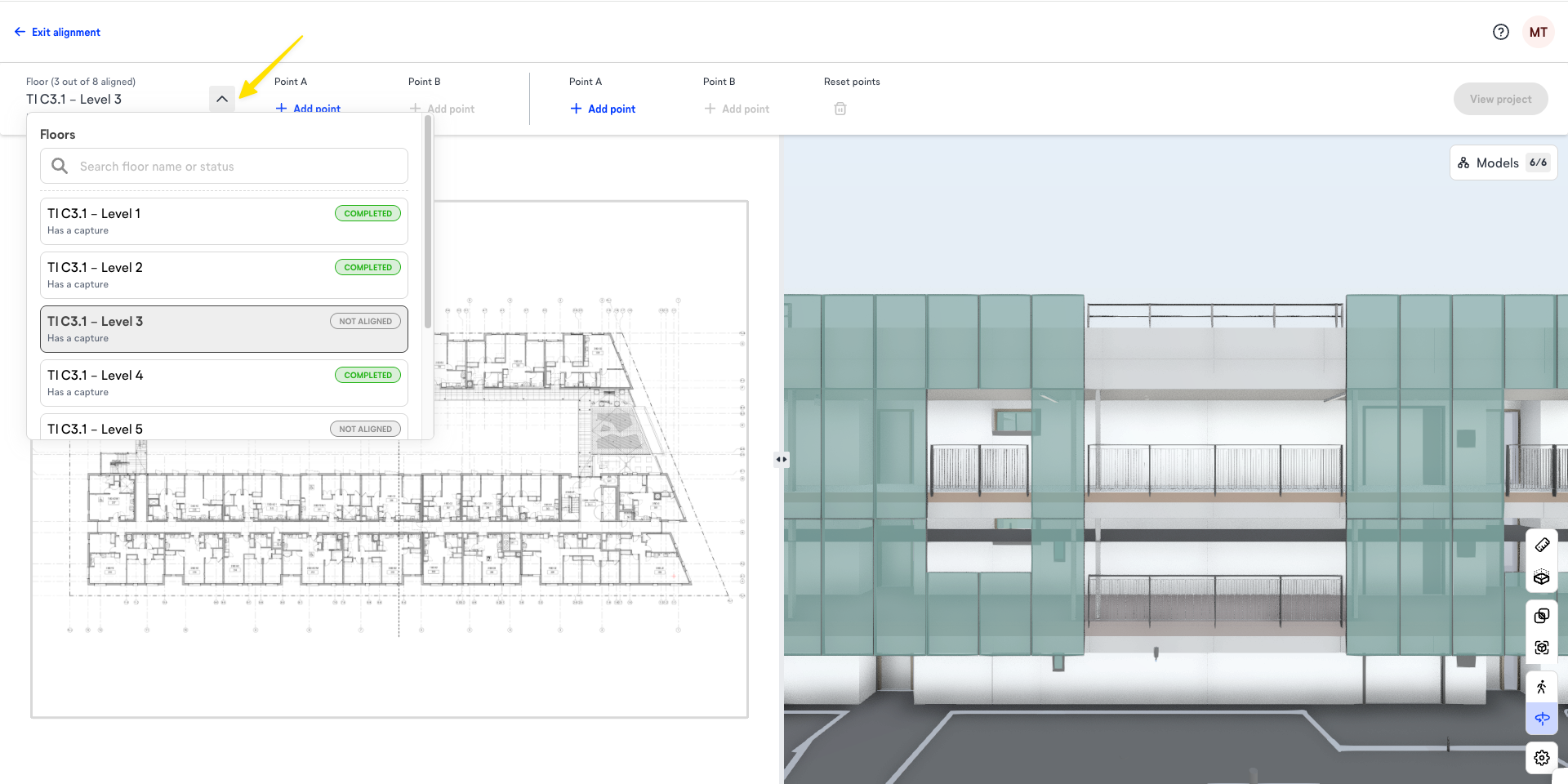

- 在左上角，使用下拉菜单选择要对齐的楼层。在下拉菜单中，您还可以查看哪些楼层包含采集内容，以及哪些楼层已完成对齐。

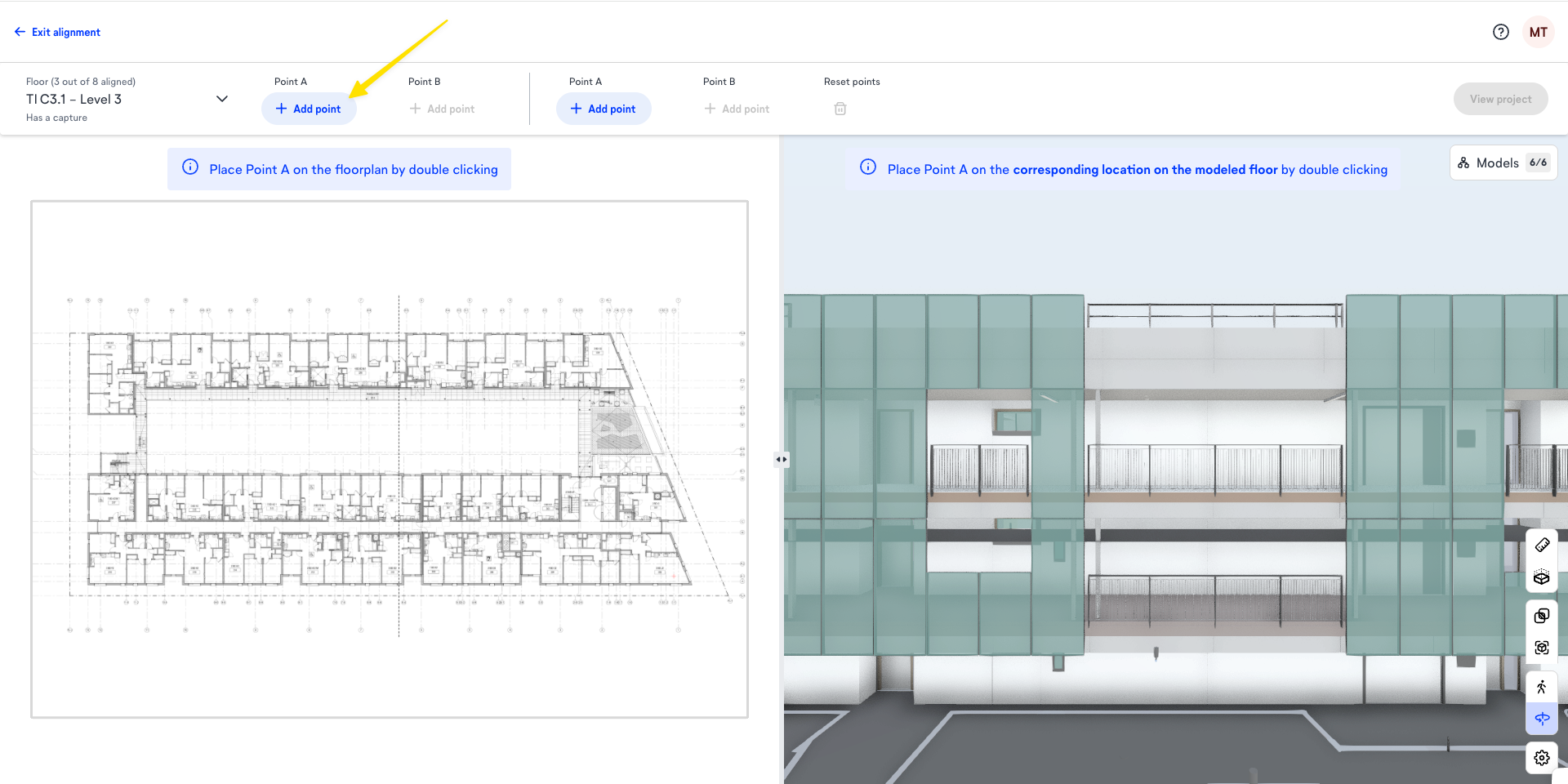

- 选择添加点，开始对齐第一对点 (A)。
- 提示：使用剖切平面在模型中找到与您正在对齐的楼层图纸相对应的正确标高。

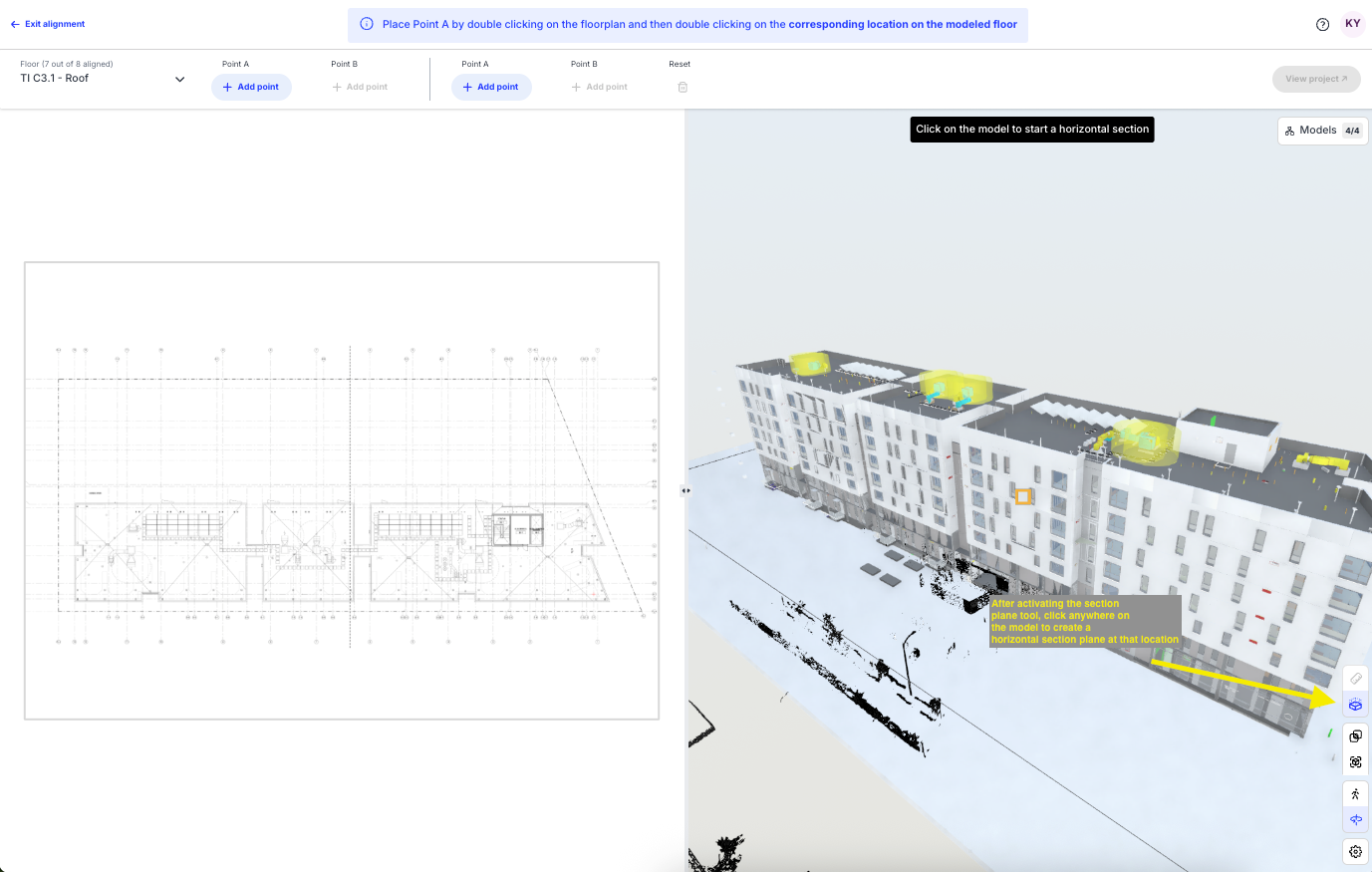

剖切平面工具：

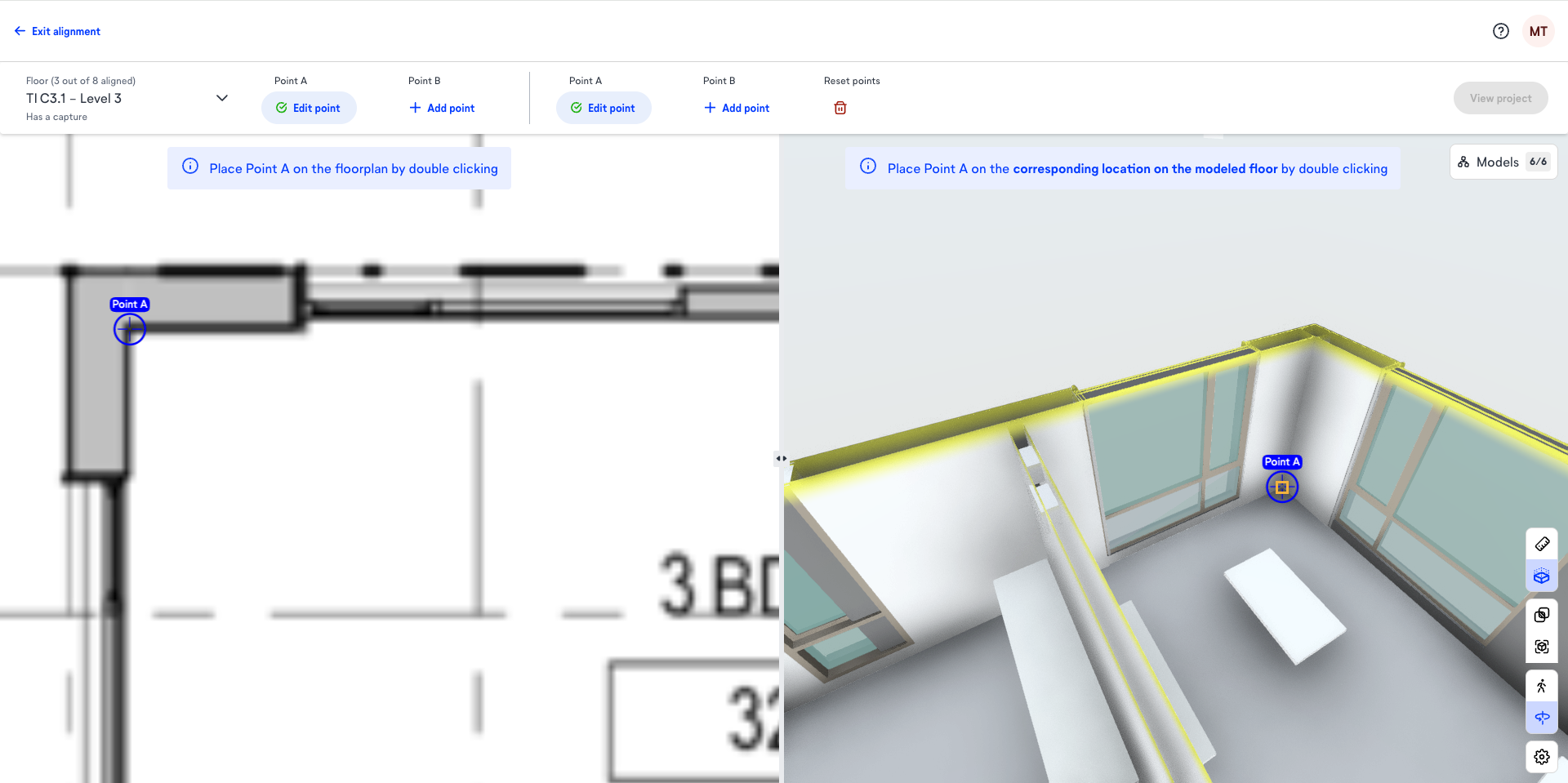

- 在左侧窗口中双击以选择图纸上的指定点。
-
提示：
- 如果您愿意，也可以先从模型侧开始。

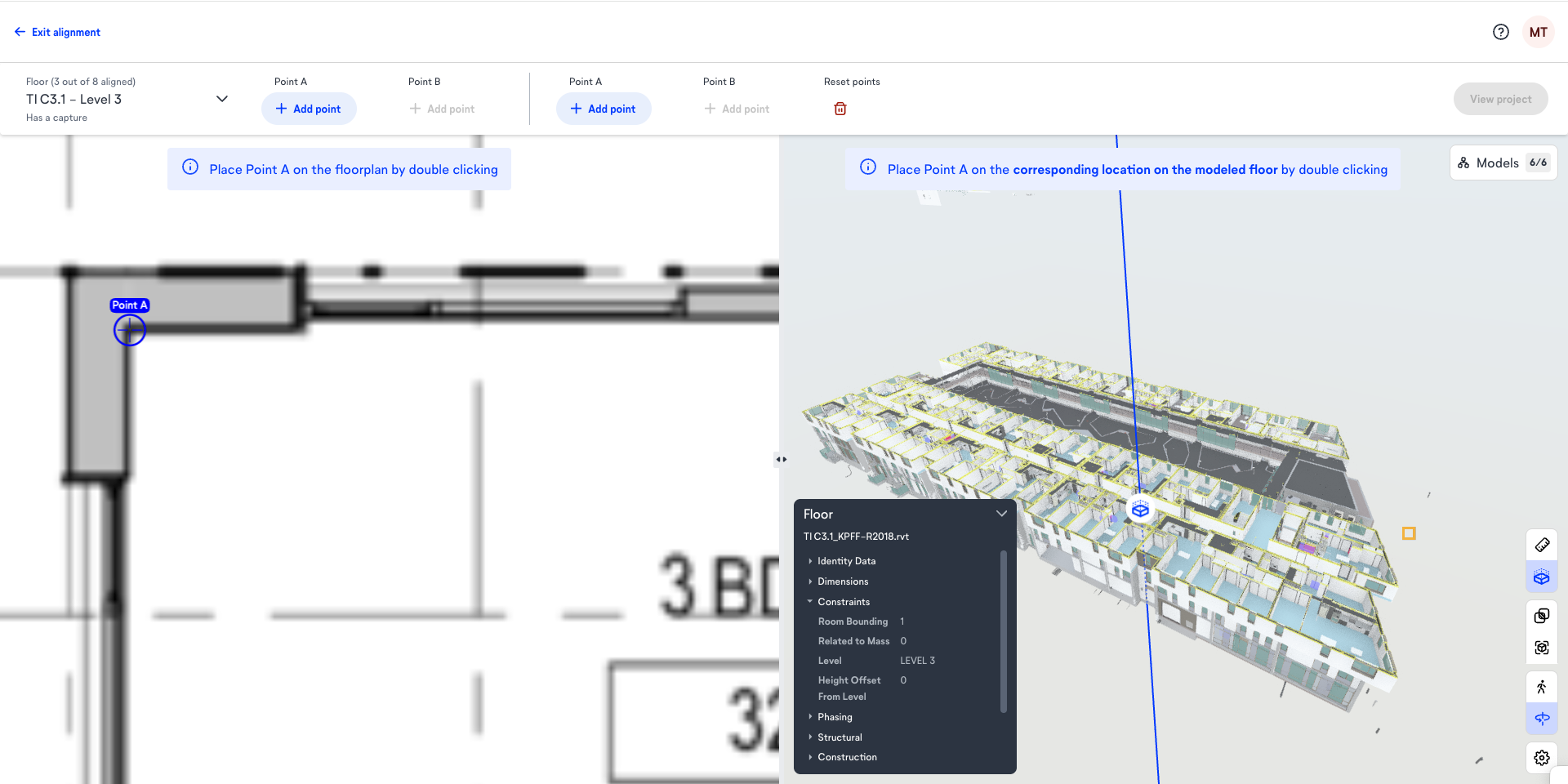

- 选择一个元素，并在左下角打开属性面板（如下方屏幕截图所示），以确保您将图纸对齐到模型中的相应楼层。
-
提示：

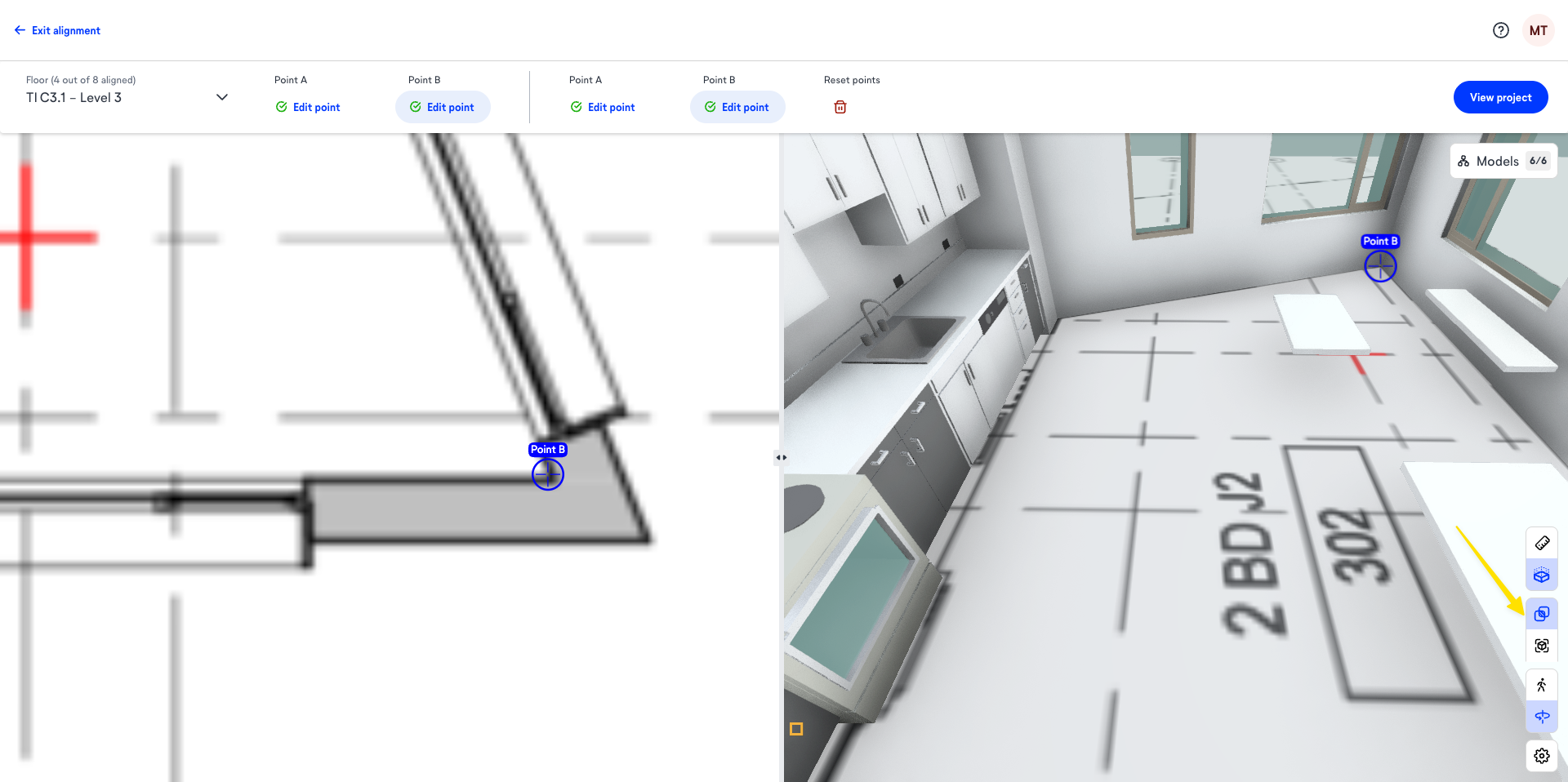

- 转到模型，并在模型中选择同一个点。悬停时，光标会“吸附”到边缘和角点，以便于选择点。
- 选择点 A 后，点击添加点以添加点 B，然后重复步骤 4-6 以选择点 B。
- 提示：如果选择的点 A 和点 B 尽可能彼此远离，对齐结果将会最佳。
提示：您可以开启图纸叠加工具，随时检查对齐准确性。设置两个点后，图纸将会显示；如果您调整点的位置，图纸位置也会动态调整。

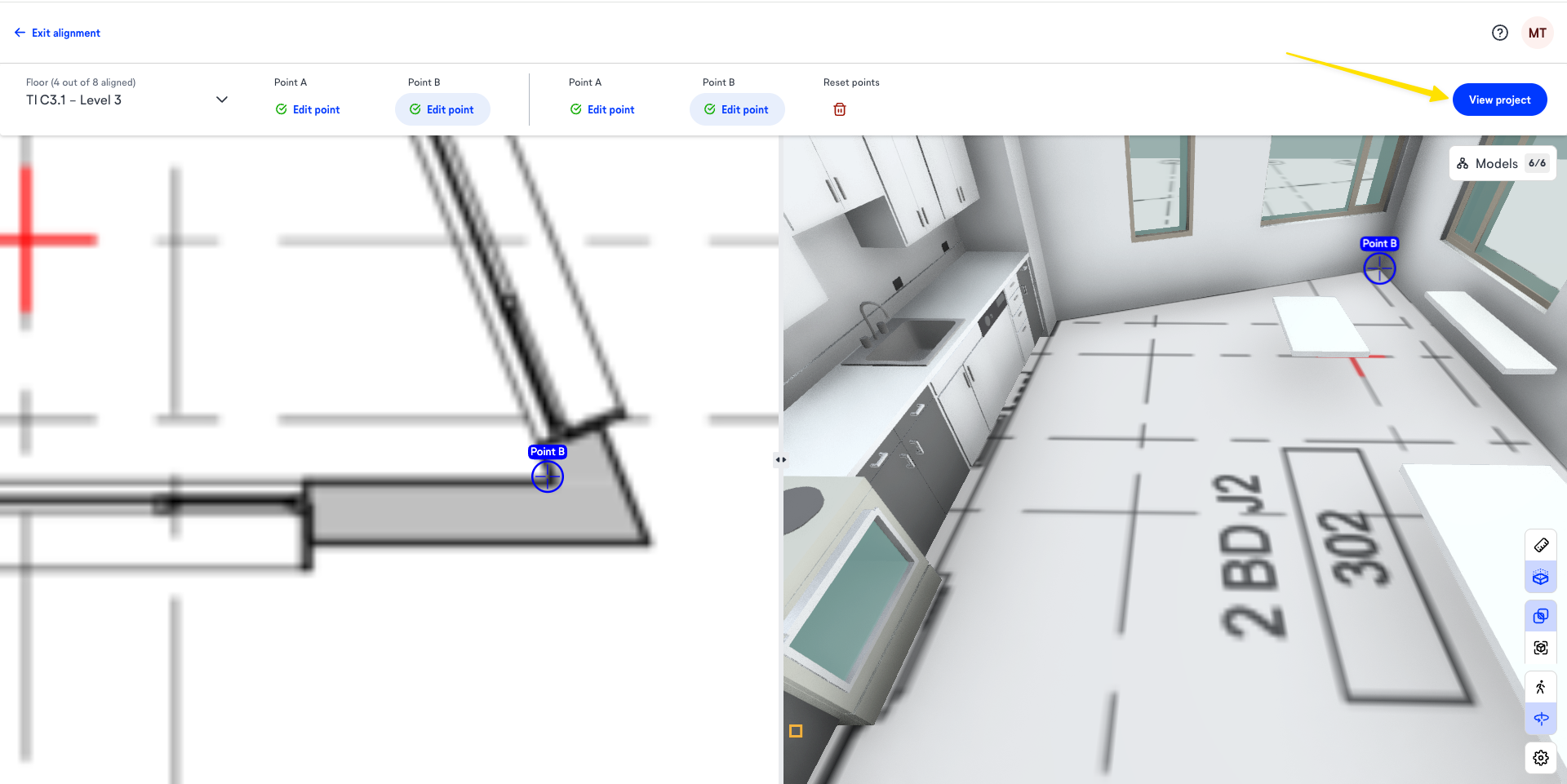

- 点击查看项目，在新选项卡中打开 BIM Compare，并进入刚刚完成对齐的楼层。

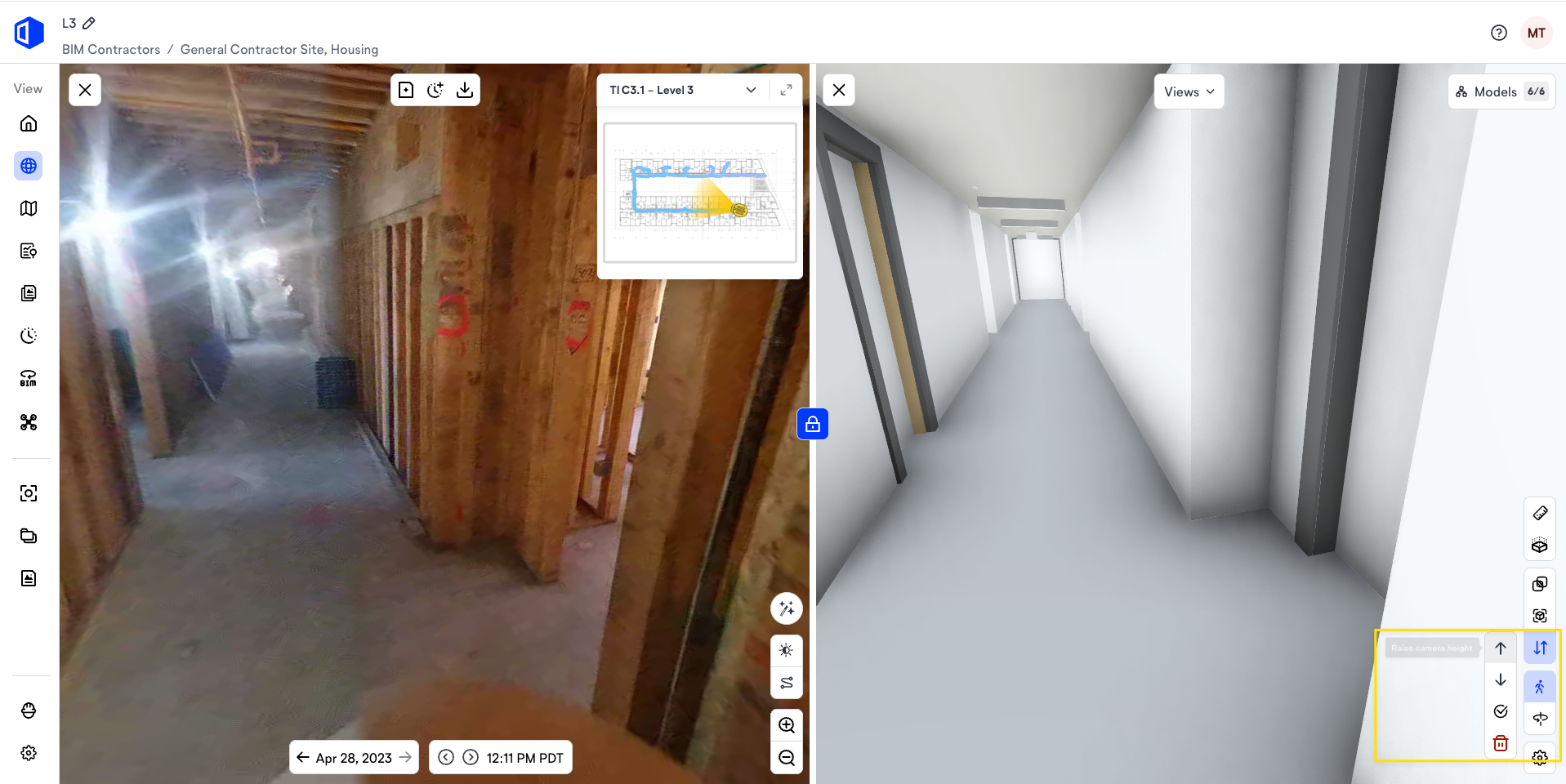

- 提示：将图纸与 BIM 对齐时，相机高度会自动设置。如果您需要在 BIM Compare 中调整相机高度，可以使用箭头切换按钮进行调整：
- 点击左上角的退出对齐，返回 BIM 选项卡。
如果您还有其他问题，请通过support@openspace.ai联系 OpenSpace 支持团队。
