多个模型

概述

随着 AEC 行业越来越多地将 BIM 建模作为标准流程和交付成果的一部分，模型的规模和复杂程度都显著增加。借助 OpenSpace，您可以将任意数量的模型上传到任意 OpenSpace 项目中，并使其位于同一坐标空间内。此功能还支持将完整的模型套件上传到您的项目中（无需先在 Navisworks 等程序中联合这些模型，然后只上传单个联合 NWD 文件）。大型 NWD 文件可能会影响桌面端 BIM 查看器的性能。通过直接在 OpenSpace 中上传链接的源文件，您可以选择仅将所需模型加载到 BIM Compare 中，从而提升性能。

注意：

• 了解我们的已保存视图功能。该功能可以保存您选择加载的模型设置，并可通过 BIM Compare 中的下拉菜单返回该状态。
• 如果您仍希望上传单个 NWD 文件，请参阅我们的设置 BIM Compare支持文章。

权限

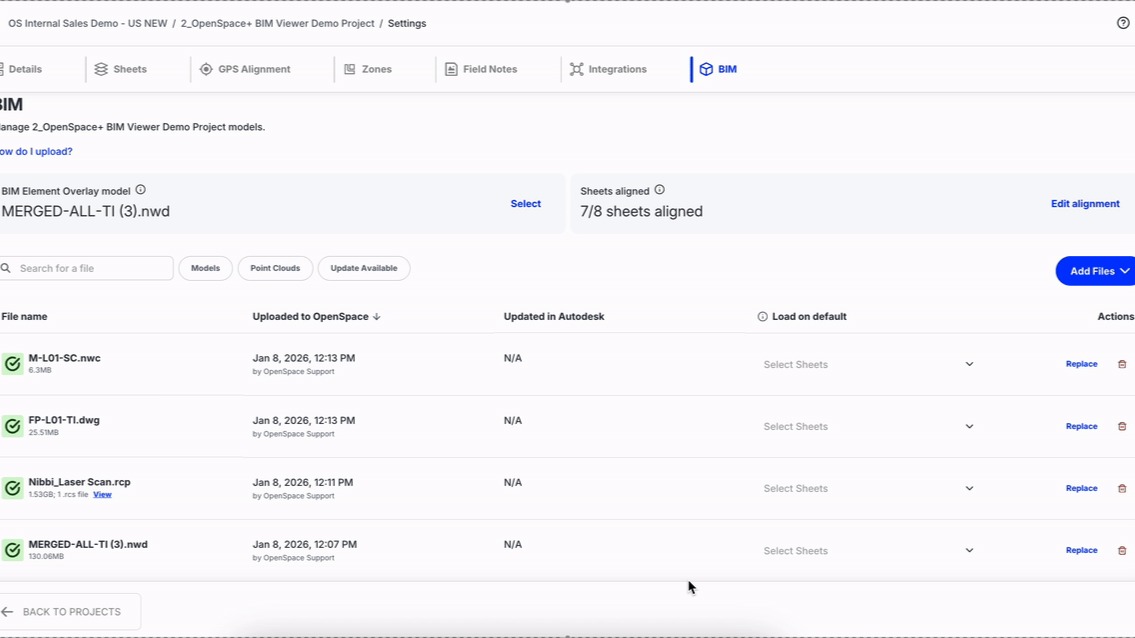

如何上传多个模型

1. 登录本地 OpenSpace Web 服务器。
2. 选择项目，然后在左侧栏中选择“设置”。
3. 单击 BIM 选项卡。

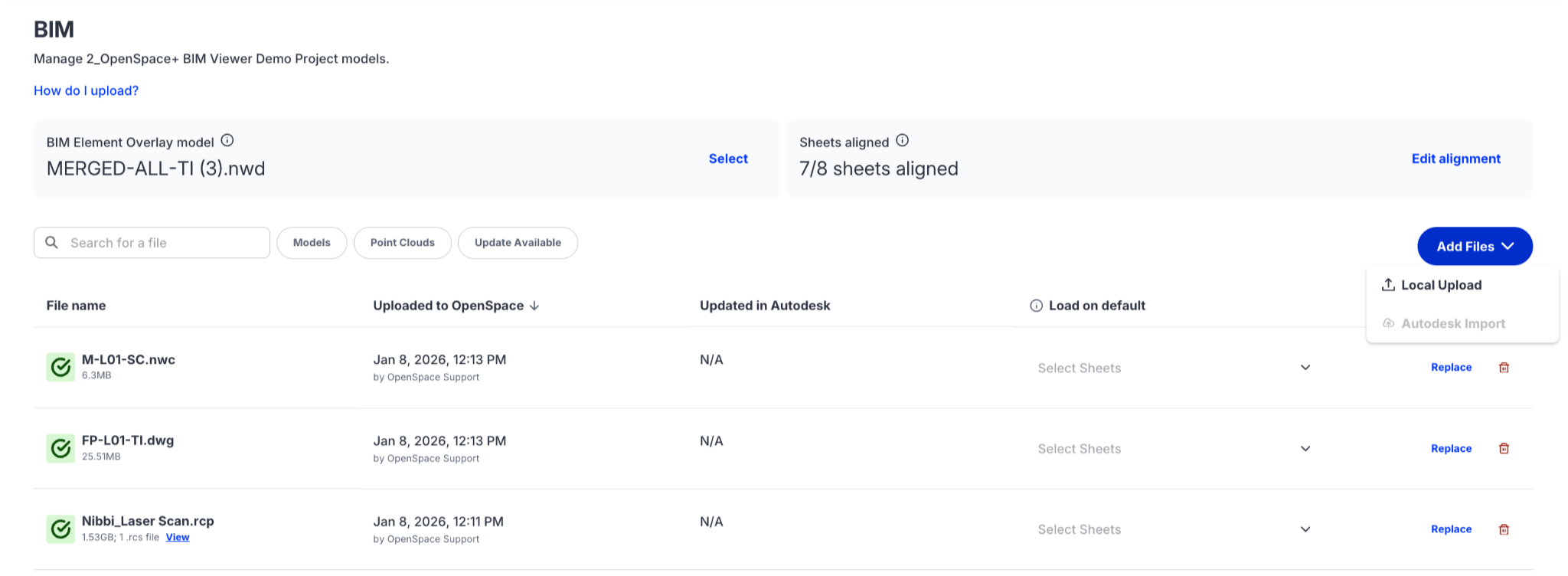

4. 从本地驱动器上传模型，或使用 Autodesk 模型导入。

Revit 模型中的链接文件

如果您使用 Revit 模型并从本地上传，请注意，Revit 模型中的链接文件，即使该模型是中心模型，也并不存在于 Revit 文件本身中。因此，如果您从本地驱动器将包含链接文件的 Revit 模型上传到 OpenSpace，链接文件不会显示在 BIM 查看器中。如果您的 Revit 模型托管在 Autodesk 中并使用Revit 云协作，则可以通过我们的Autodesk 模型导入功能导入这些链接文件，从而在 OpenSpace 中查看所有这些文件。

如何使用多个模型

1. 登录 OpenSpace 并选择您的项目。

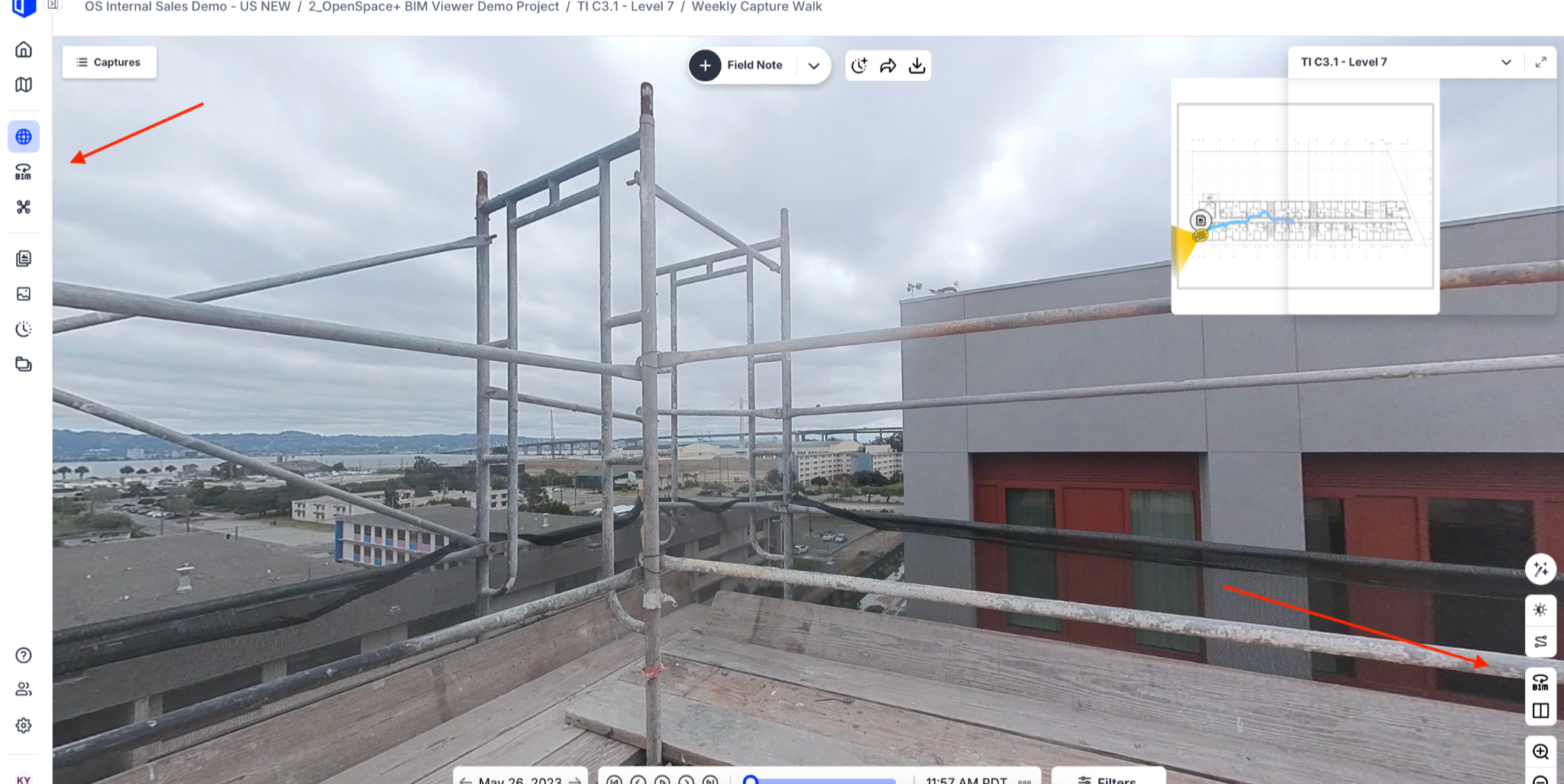

2. 您可以通过左侧导航栏从任何 OpenSpace 站点访问 BIM Compare。或者，在采集视图中，选择右下角的 BIM 图标。

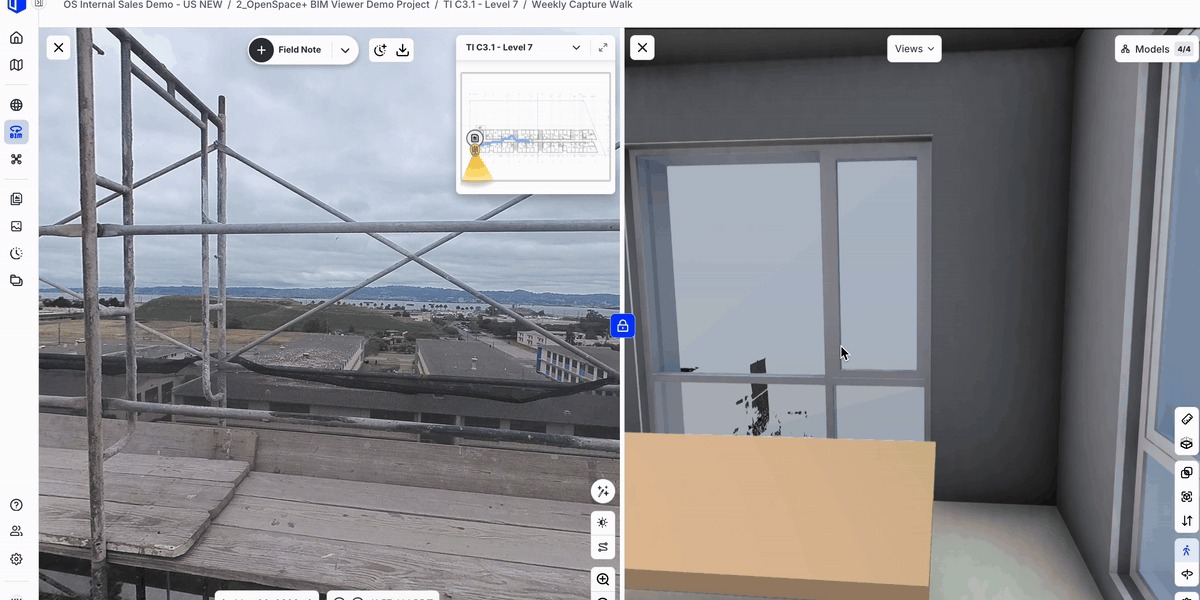

3. 进入 BIM Compare 后，所有成功上传并处理的模型都会默认加载。要更改加载的模型，请使用右上角的模型树。根据需要打开或关闭模型。



如何在模型上设置默认图纸

站点管理员和组织管理员可以修改针对哪些图纸默认加载哪些模型。

1. 登录本地 OpenSpace Web 服务器。
2. 选择项目，然后在左侧栏中选择“设置”。
3. 单击 BIM 选项卡。
4. 成功上传模型后，您会看到默认加载列。
5. 从下拉菜单中选择一个或多个图纸。
   • 注意：选择图纸并单击下拉菜单外部后，您的选择将自动保存。

常见问题

将多个模型上传到项目后，打开 BIM Compare 时会加载哪个模型？

如果站点管理员或组织管理员设置了默认模型，则打开 BIM Compare 时会加载该模型。如果未设置默认模型，则打开 BIM Compare 时会加载成功上传到站点的所有模型。

• 提示：OpenSpace 项目中的任何用户都可以根据所需的模型可用性设置创建已保存视图，并在之后返回该视图。

支持哪些 BIM 文件类型？

请在此处查看兼容文件类型列表。如果您上传或导入了不受支持的文件类型，或者进行了无效的点云选择，系统会在状态窗口中通知您这些错误。

多个模型上传是否有文件大小限制？

您可以将大小不超过 4 GB 的模型上传到 OpenSpace。您可以根据需要向站点上传任意数量的模型，没有数量限制！

我可以为每个楼层上传单独的模型吗？

可以，只要所有上传的模型在上传到 OpenSpace 之前都使用相同的坐标系。

如果我向已有模型与图纸对齐的项目中上传其他模型，图纸对齐会发生什么变化？

如果新上传的多个模型与联合模型位于同一坐标空间中，则图纸对齐方式不变，无需重新对齐。如果新上传的多个模型不在同一坐标空间中，则需要重新对齐图纸。

OpenSpace 使用 Autodesk 中的哪种选项来对齐所有模型：内部原点、基点，还是共享坐标/地理配准？此外，这种选择是否互斥，也就是说，我们能否使用共享坐标对齐某些模型，而使用内部原点或基点对齐其他模型？

无论使用哪种方法建立共享坐标（内部原点、基点或共享坐标），只要使用了其中一种方法，多个模型进入 OpenSpace 后就会彼此正确对齐。这种选择不是互斥的，是的，您可以使用共享坐标对齐某些模型，并使用内部原点或基点对齐其他模型。

模型上传后，我可以在 OpenSpace 中手动修改模型之间的相对位置吗？

目前无法手动对齐。所有模型必须使用相同的坐标系。您需要使用 BIM 创作程序将模型对齐到相同的坐标系。

如果您还有其他问题，请联系 OpenSpace 支持团队，邮箱地址为 support@openspace.ai。
