BIM 元素叠加
概述
OpenSpace 中的 BIM 元素叠加有助于改善安装规划、协调和沟通。您可以从模型中选择项目，例如 HVAC 通风口，并将其定位在您的工地图像中。叠加可以帮助您在工作开始之前更好地理解空间关系和工序顺序，更好地协调不同系统之间的安装，避免现场冲突。使用 BIM 元素叠加可以统一利益相关者的认知，预见安装挑战，并提升协调效率，无需在多个平台之间切换。
权限
| 任务 | 查看者 | 编辑者 | 现场管理员 | 组织管理员 |
|---|---|---|---|---|
| 创建叠加 | ✓ | ✓ | ✓ | ✓ |
| 在项目设置中设置默认模型 | ✓ | ✓ |
设置默认模型

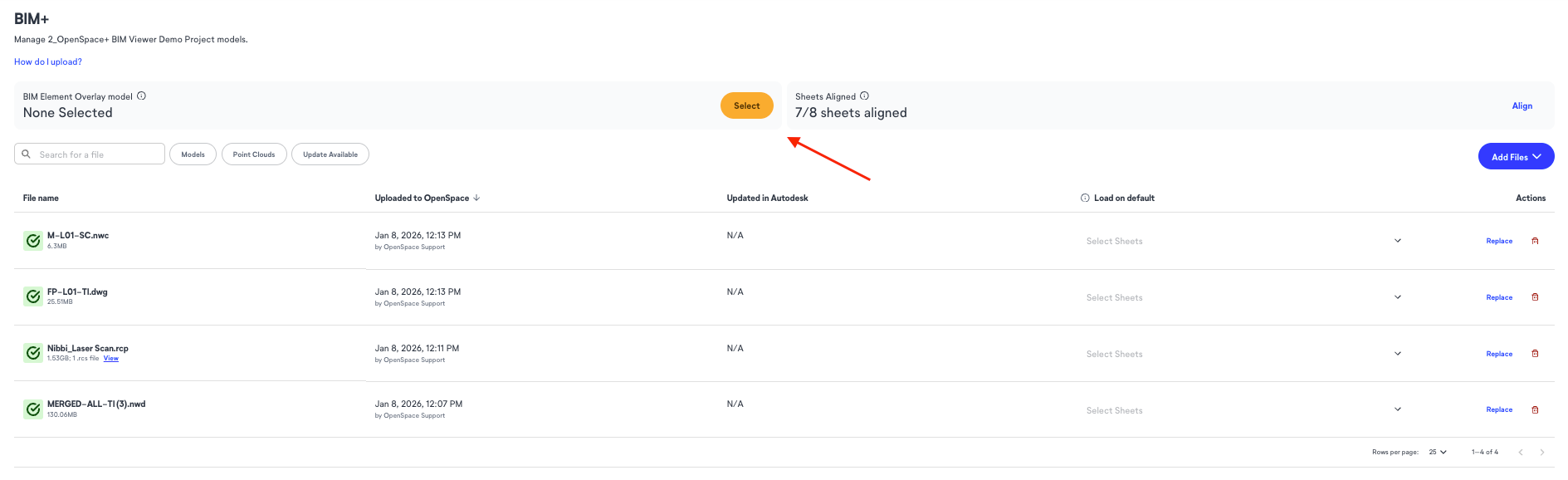

您可以向 OpenSpace 站点上传多个模型，但为了利用支持改进 BIM 元素叠加对齐的底层 AI 模型，您需要选择一个模型作为使用。我们称之为“默认模型”。只有现场管理员和组织管理员可以选择默认模型。为了获得最佳效果，请选择显示主要建筑和结构元素的模型。请注意，点云文件不能设置为默认模型。

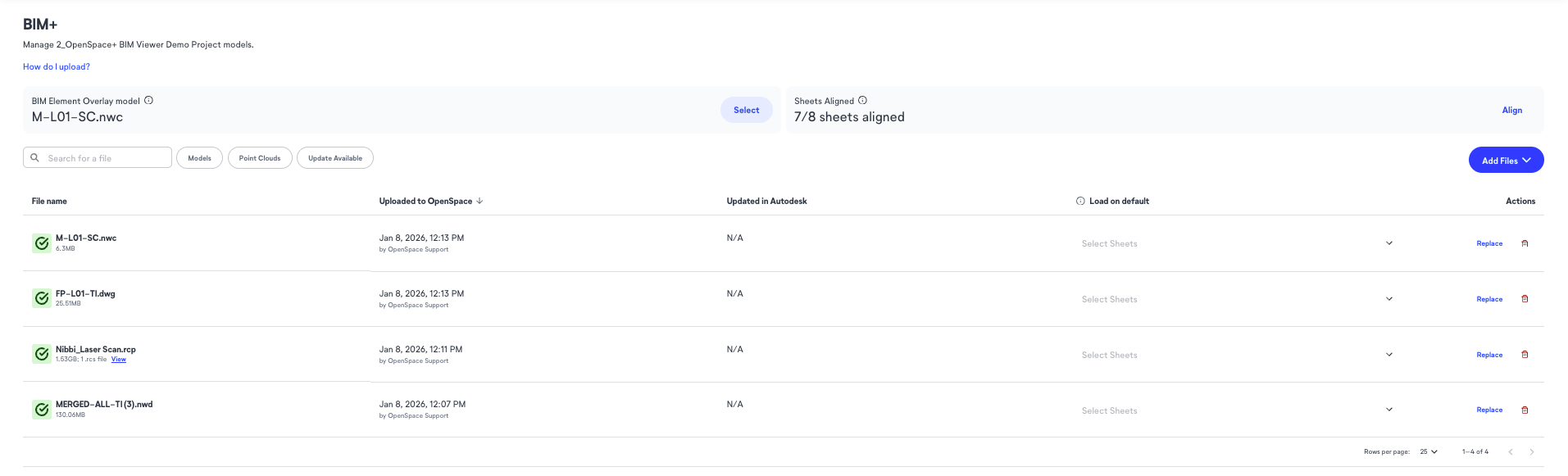

设置默认模型后，项目设置中 BIM 元素叠加标签的显示如下：
如何在 BIM 比较中叠加元素

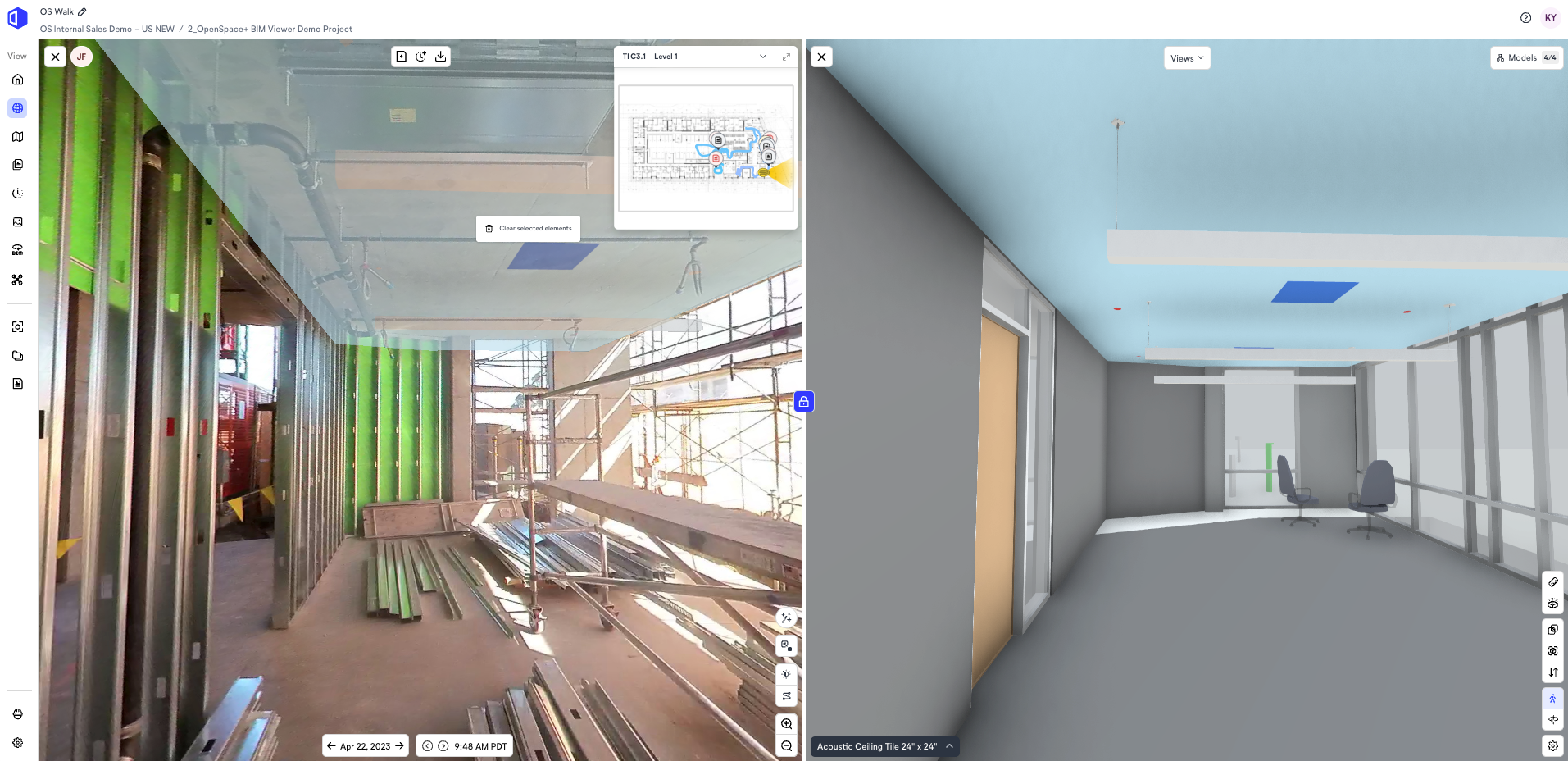

- 在 BIM 比较的模型侧选择至少一个 BIM 元素，然后右键点击。此时将出现如叠加等选项：

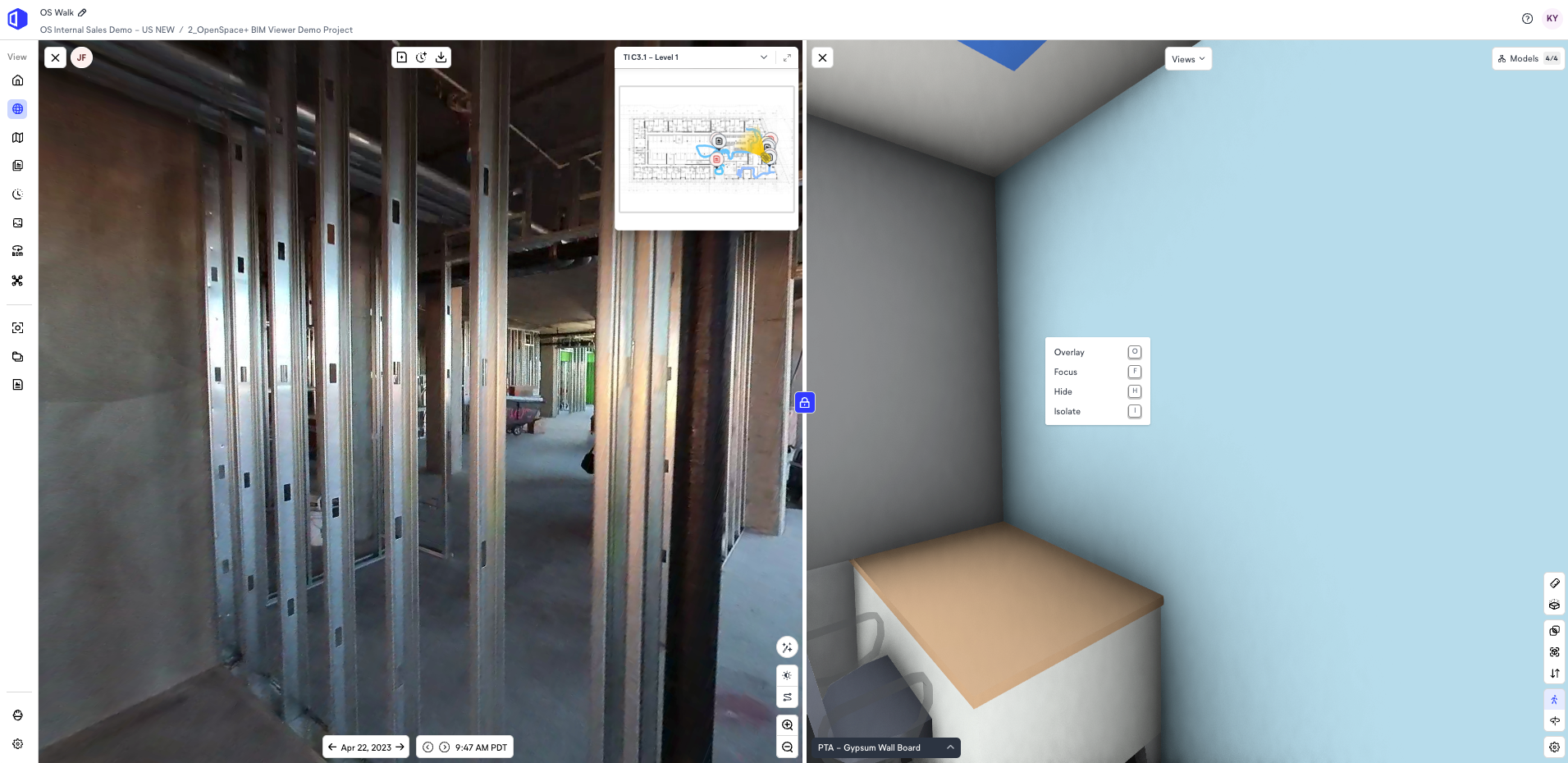

- 要访问天花板上方建模的元素，请使用隐藏选项隐藏诸如天花板等 BIM 元素。
- 要一次选择多个 BIM 元素，请按住Shift键点击每个元素，然后按键盘上的O键发送，或右键点击并选择叠加。

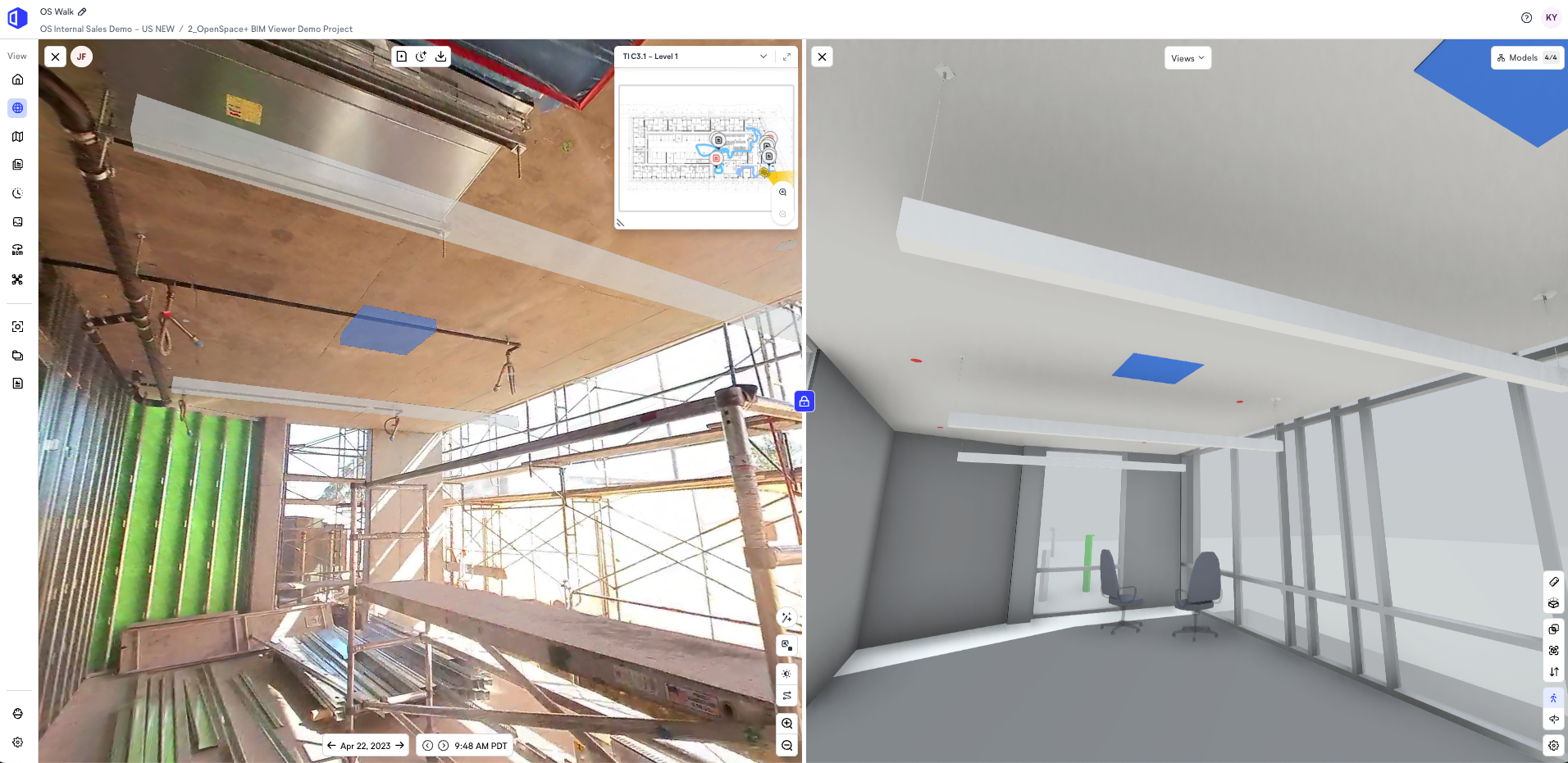

- 叠加后，您可以导航到捕获的不同帧——甚至是不同楼层——元素将保持可见，直到您手动清除它们。您可以通过在捕获侧右键点击选中的元素来清除它们。
- 注意：叠加对齐的准确度可能因帧而异。BIM 元素叠加旨在作为讨论和决策的参考工具，而非基于精度的质量保证/质量控制工具。
使用校准工具提升对齐效果
如果叠加对齐需要改进：

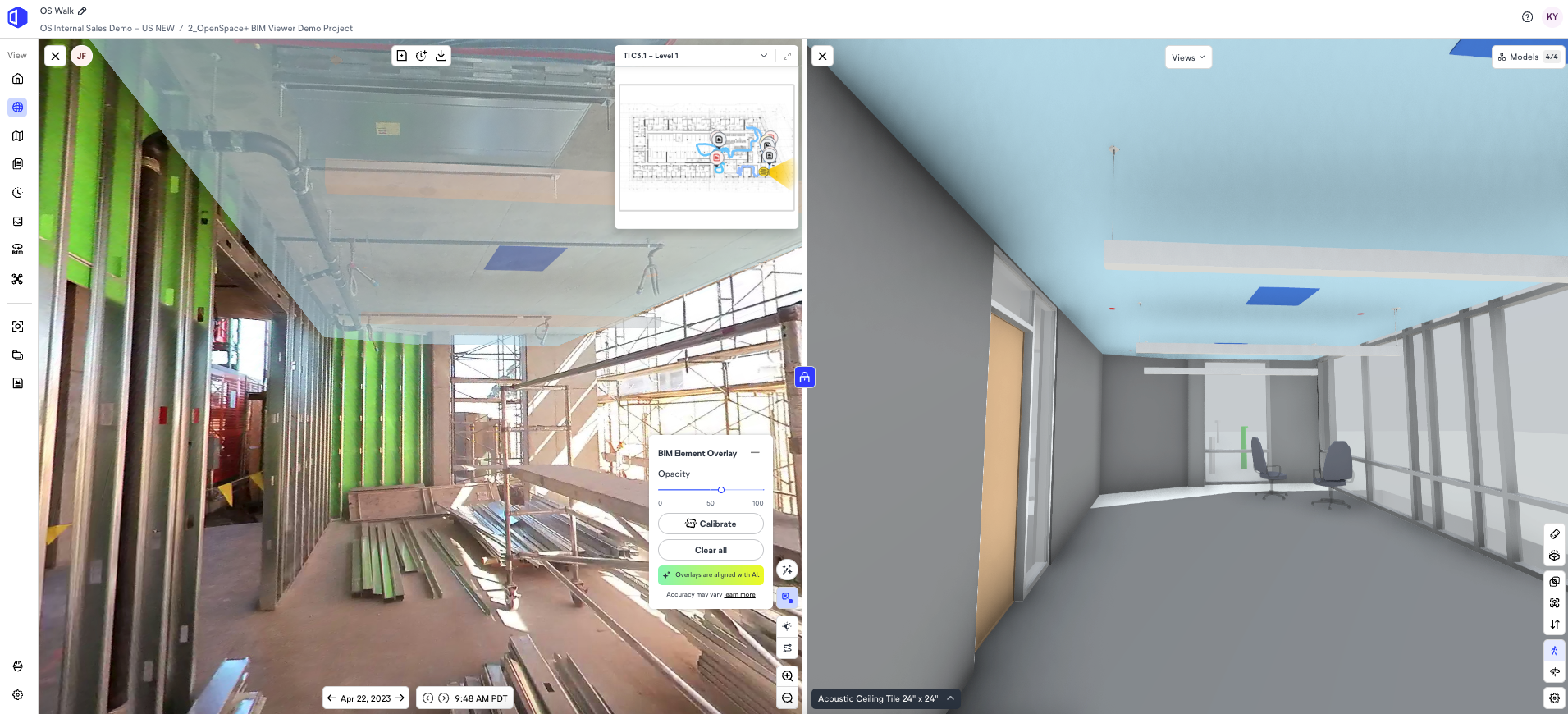

- 点击BIM 元素叠加按钮。

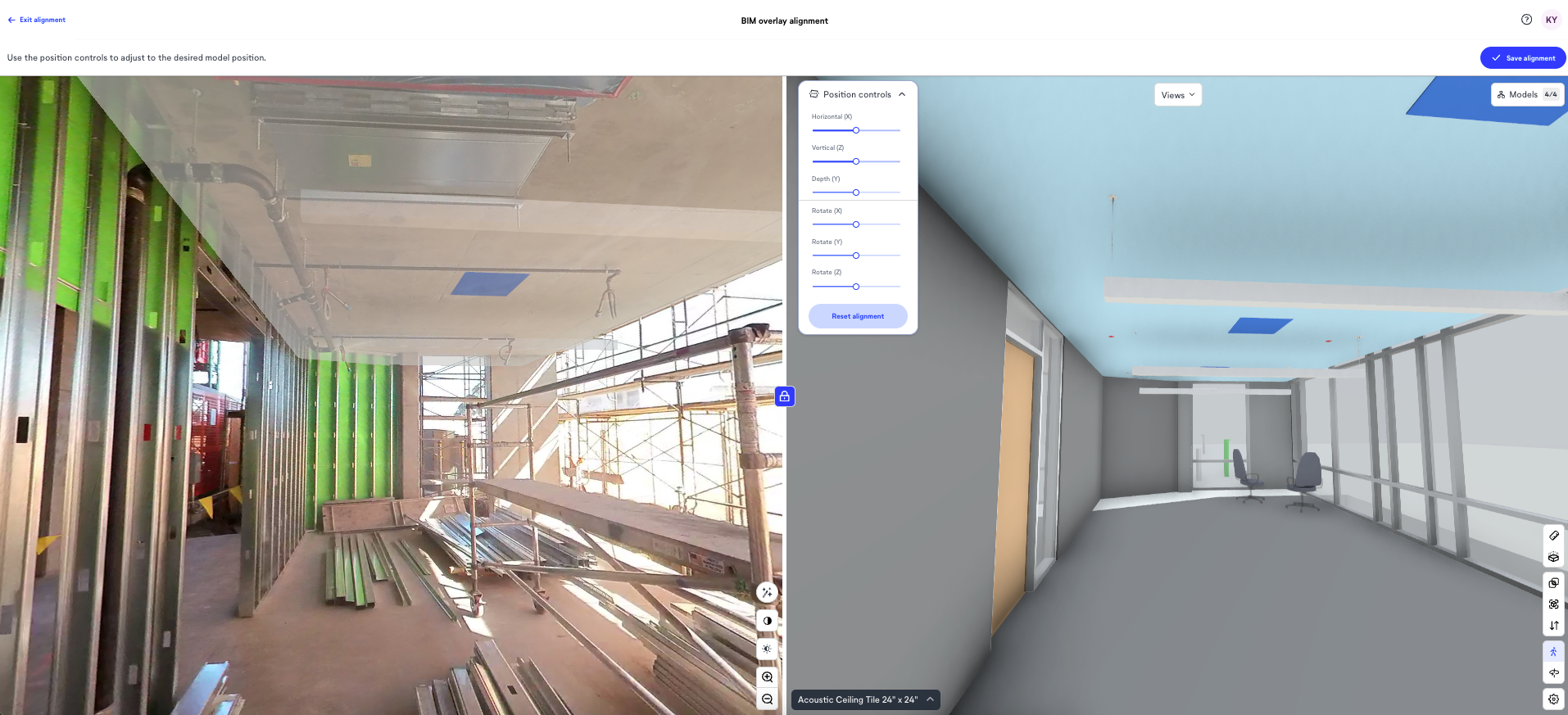

- 选择校准，并使用位置控制调整到所需的模型位置。
分享和保存您的叠加

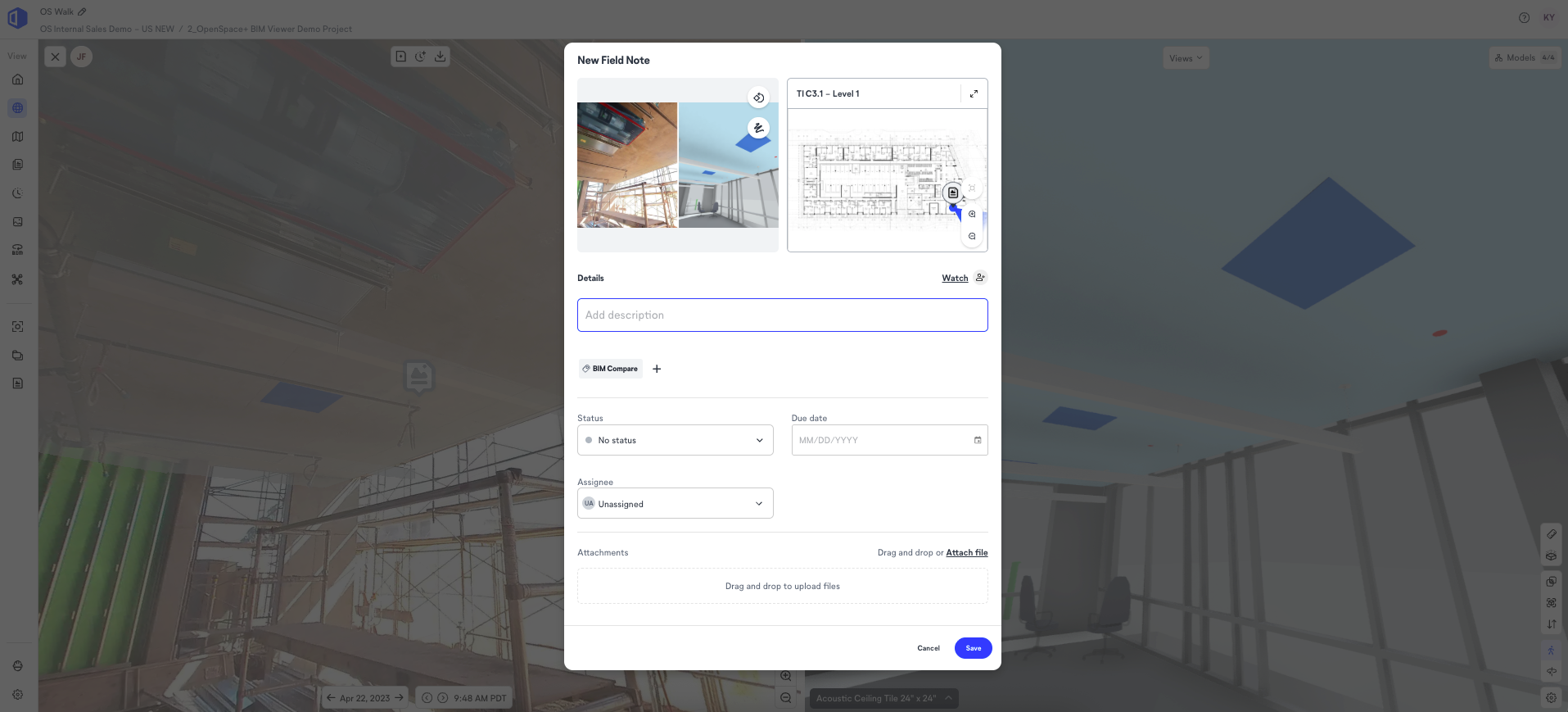

- 与协作者分享：创建一个 BIM 比较现场笔记，以捕获并与项目中的其他人分享当前的叠加视图。
- 以后返回叠加：创建一个已保存视图，书签您的叠加配置以供将来参考。
常见问题解答
我尝试了校准工具，但对齐仍未达到预期的精度。为什么？
如果捕获未经过支持此功能的 AI 处理，初始 BIM 比较对齐在叠加视图中可能明显偏差。尝试使用超过三个点对以获得更好的对齐效果。如果需要更多帮助，请联系您的 OpenSpace 代表或 OpenSpace 支持团队。
BIM 元素叠加的准确度应达到什么水平？是否有明确的容差范围？
准确度取决于多个条件。当遵循捕获最佳实践——充分覆盖可识别的视觉特征、良好的光照条件，以及在捕获处理前在项目设置中正确分配默认模型——BIM 元素叠加相对于实际位置的元素准确度通常在 X、Y 和 Z 三个维度内为 0.24 米以内，视角方向误差在 2 度以内。超出此范围的情况通常未满足上述一个或多个条件。
叠加的 BIM 元素位置不够接近正确位置，为什么？
多种因素可能影响叠加对齐的准确度：
- 捕获前未设置合适的默认模型，导致 AI 对齐算法未运行。
- 捕获条件与对应的 BIM 视图缺乏足够相似性，降低了 AI 算法的效果。
- 捕获过程中存在显著的高程变化（在土建项目中常见），可能影响叠加中的 Z 轴高度准确度。
如果存在上述任何因素，请使用手动校准工具来提高特定帧的对齐准确度。
