概述

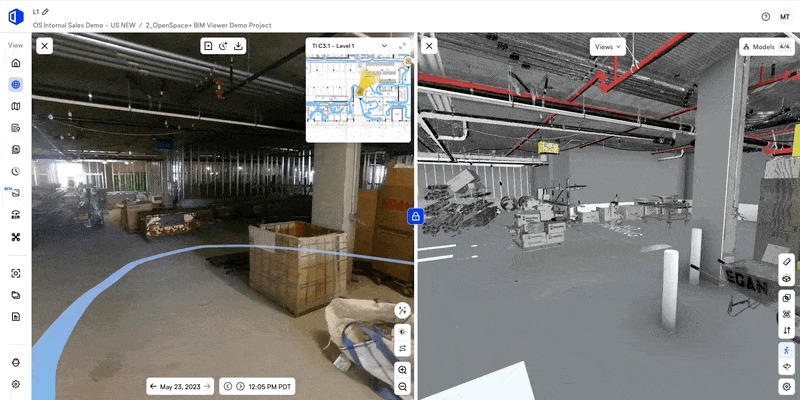

BIM 对比中的点云可解决以下场景中的难题：在将设计意图与现场实际施工情况进行对比时，需要高度精确的现实数据。对于 BIM 叠加视图，激光扫描能够提供比摄影测量更高的准确度。
权限
| 任务 | 查看者 | 编辑者 | 现场管理员 | 组织管理员 |
| 在 BIM 对比中使用点云 | ✓ | ✓ | ✓ | ✓ |
| 在项目设置中上传点云 | ✓ | ✓ |
如何将点云导入 OpenSpace

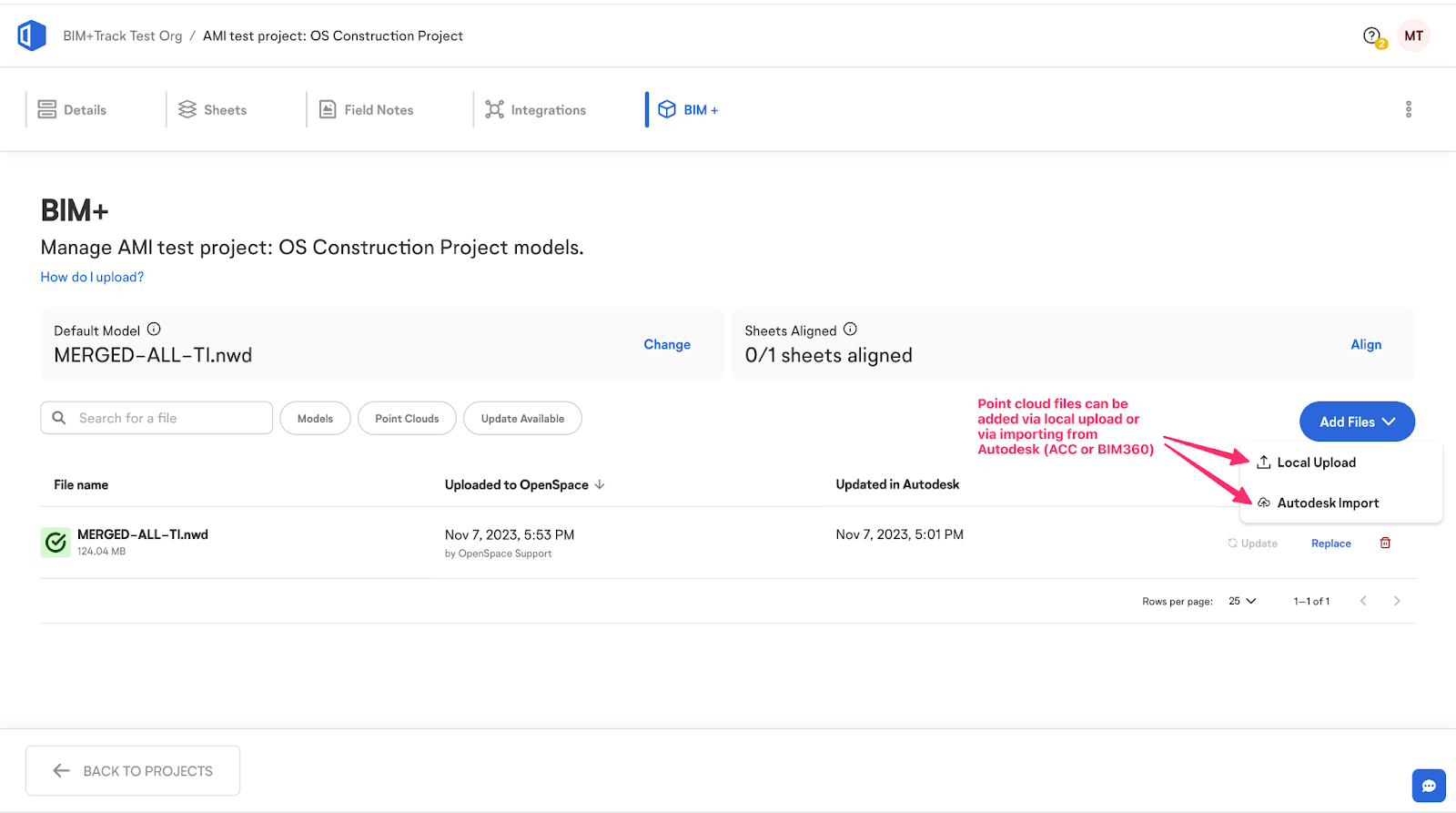

要将点云数据上传到 OpenSpace BIM+，请转到项目设置，选择BIM+选项卡，然后点击添加文件下拉菜单。
上传前的要求：
- 我们支持的点云数据文件格式为 .rcp 和 .rcs。
- 查看器需要 .rcp 文件来提供坐标信息。
- 如果您还要将模型上传到项目中，则模型和点云在上传到 OpenSpace 之前必须对齐到同一坐标系。（如果未对齐，您可以在查看器中以不同的坐标空间查看它们，但它们将不会彼此对齐。）
- 如果您通过 Autodesk 导入点云数据，可以选择 .rcp，我们的系统将自动导入关联的 .rcs 文件。
- 如果您通过本地上传点云数据，则需要手动选择 .rcp 及其关联的 .rcs 文件进行上传。注意：我们的系统使用文件名匹配将 .rcs 文件与其父 .rcp 文件关联。这意味着，如果您在源软件（如 ReCap）将 .rcs 文件与其 .rcp 文件一同导出后手动重命名 .rcs 文件，上传时将出现关联错误。

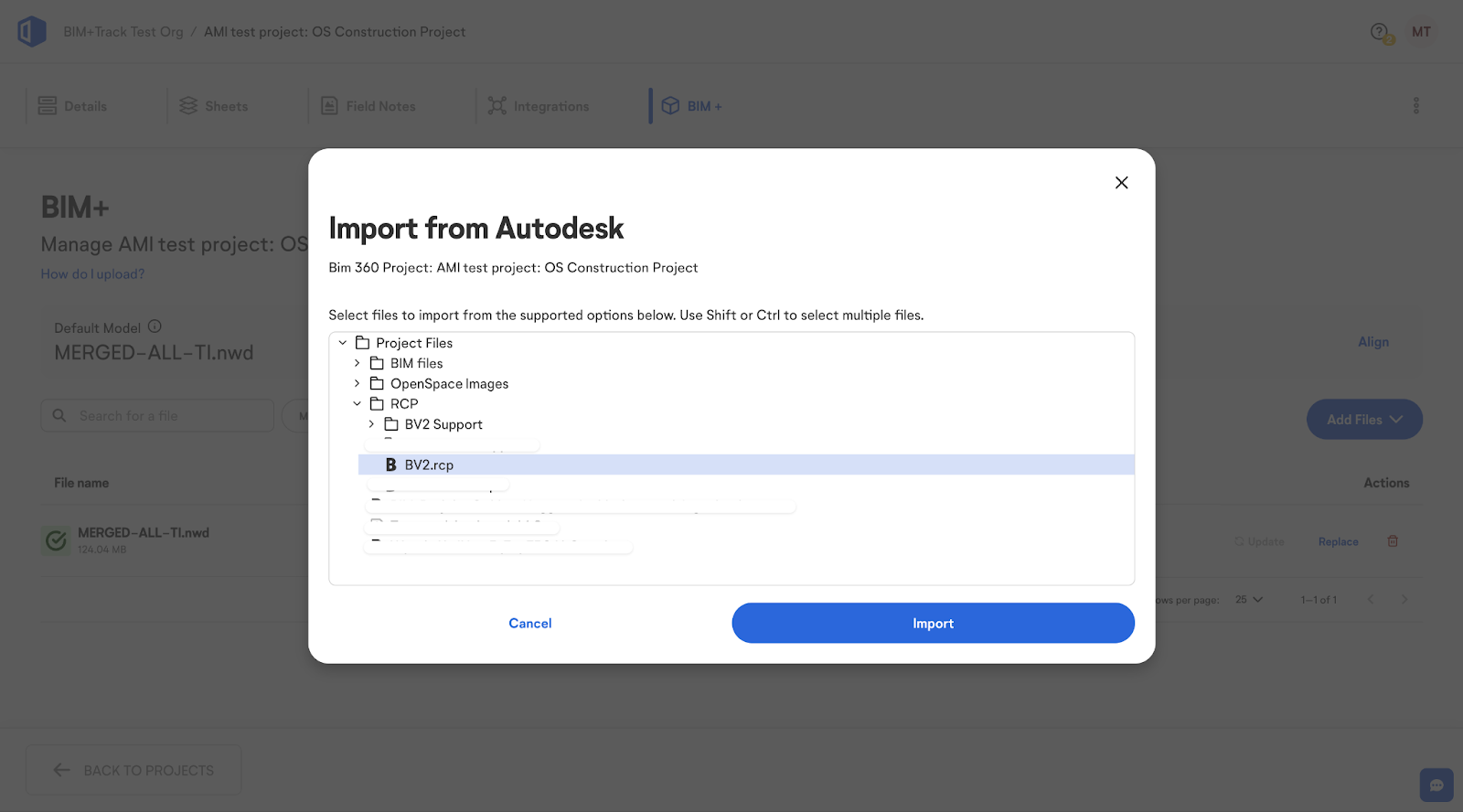

通过选择 .rcp 从 Autodesk 导入点云数据：

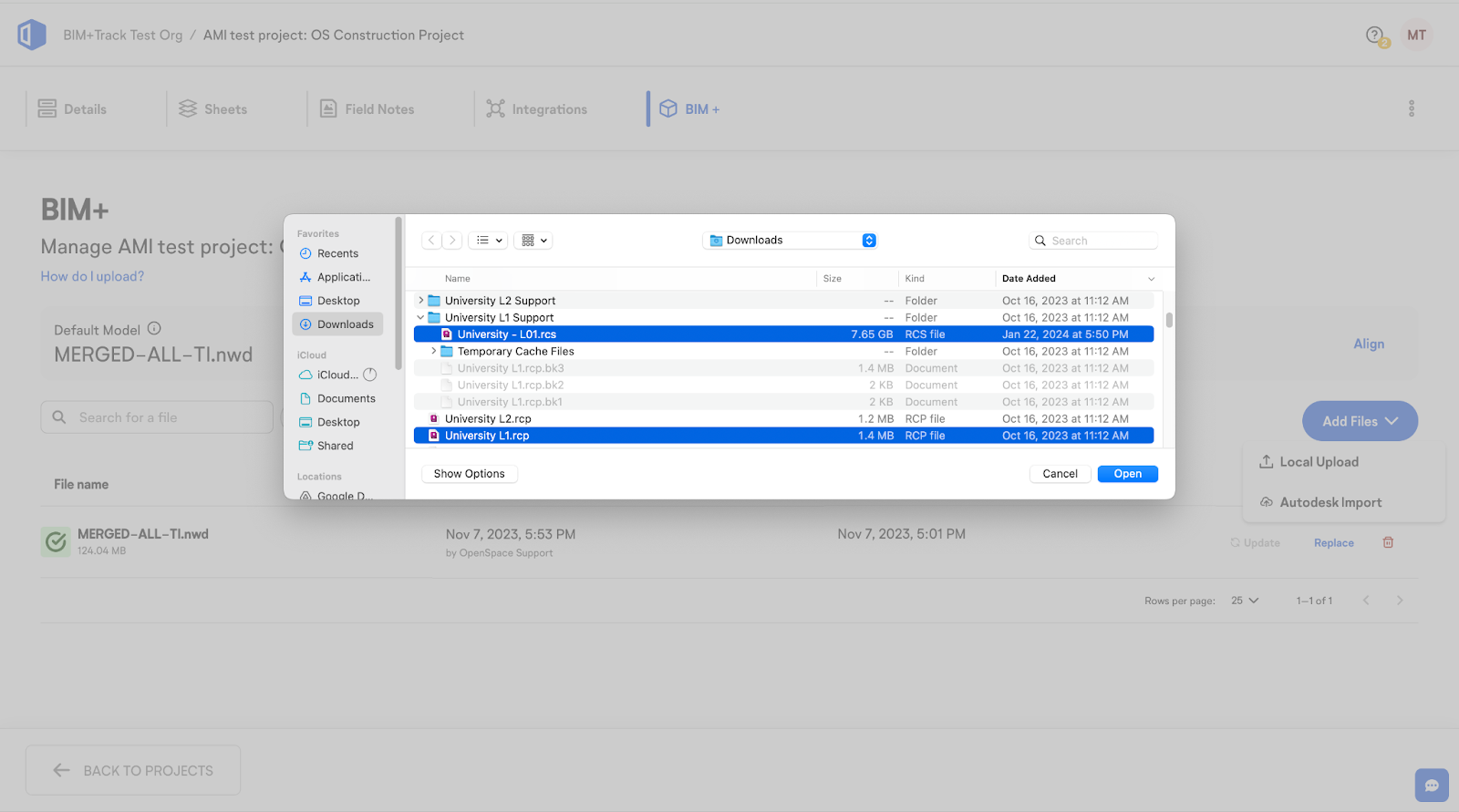

使用多选从本地驱动器上传点云数据：
如何在 BIM 对比中使用点云
要在 BIM 对比中查看点云数据，现场管理员或组织管理员必须先通过以下任一方式上传 .rcs 格式的点云文件：1）从其设备本地上传，或 2）通过 Autodesk 模型导入（详情请参阅上文部分）。

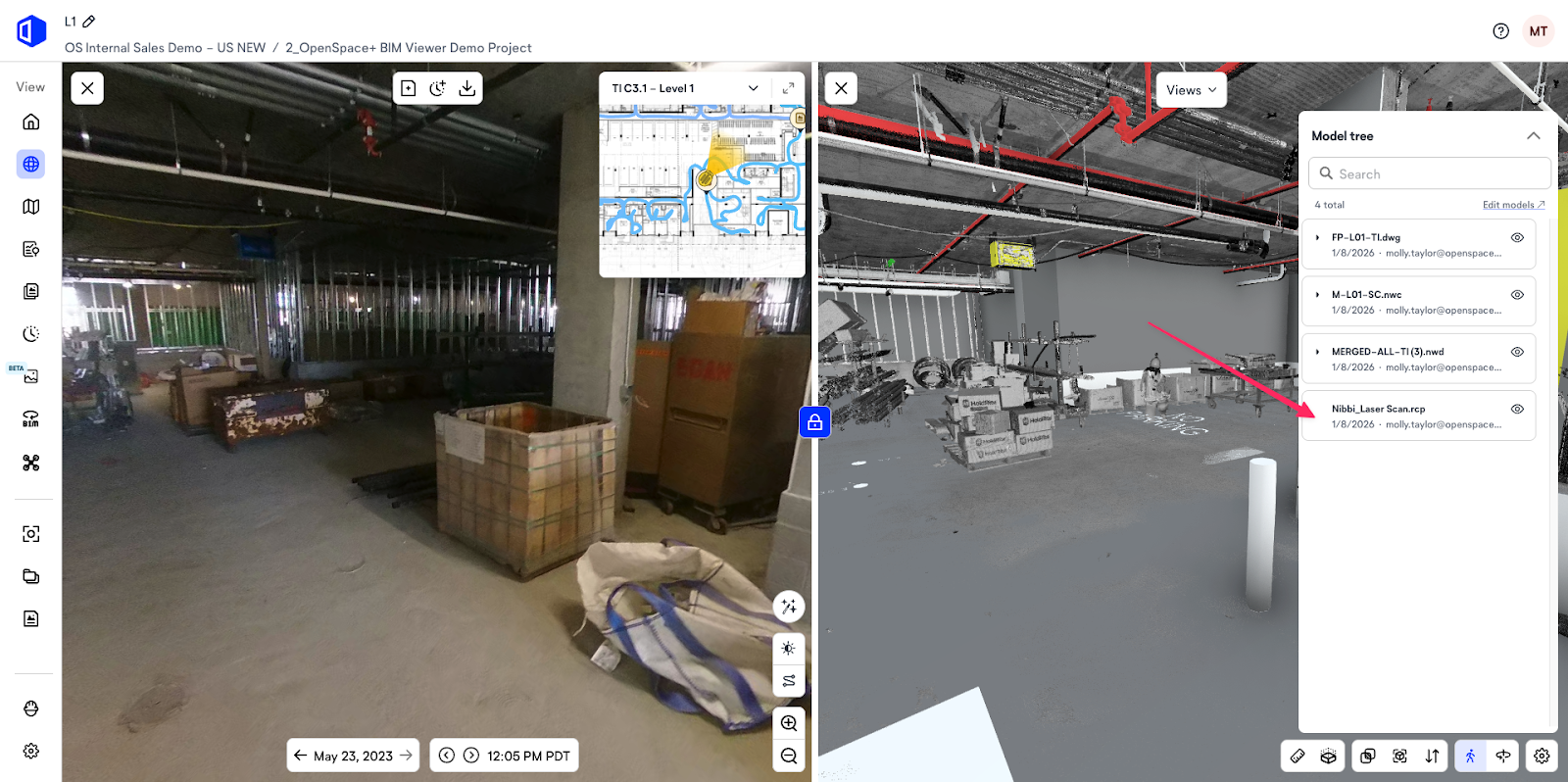

如上文部分所述，查看器需要 .rcp 来提供坐标信息。如果还要将模型上传到项目中，则模型和点云在上传到 OpenSpace 之前必须对齐到同一坐标系。如果未上传 .rcp，则 .rcs 数据不会相对于 BIM 定位在适当位置。在模型树中，.rcp 文件的名称将显示为与该 .rcp 关联的所有 .rcs 文件的代表：

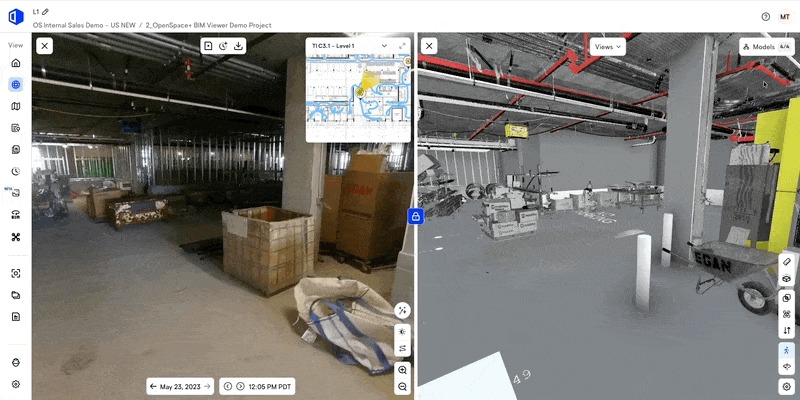

如果您已将点云数据和 BIM（或多个 BIM）上传到 OpenSpace，和/或上传了多个 .rcp 组，则当任何用户打开 BIM 对比时，它们默认都会加载到查看器中（除非已在项目设置中通过将特定模型仅与特定图纸关联来覆盖此行为）。要在 BIM 对比中同时查看点云和 BIM，请确保右上角显示所有必需文件。任何用户都可以创建已保存视图，以便稍后轻松返回此 BIM 对比状态：
常见问题
点云数据上传是否有文件大小限制？
- 有，任何单个 .rcs 文件的大小限制为 15 GB。
- 如果一个 .rcp 文件关联了多个 .rcs 文件，并且这些文件都被选中上传，则 .rcs 文件的总大小可以是任意大小，只要每个单独的文件小于 15 GB。
- 如果您希望申请提高此限制，请联系您的 OpenSpace 代表。
除了 .rcp 或 .rcs 之外，是否还支持其他文件类型？
不支持。其他格式的点云数据（例如 .e57 或不同的专有格式）通常可以从其他点云软件中导出为 .rcp 和 .rcs 格式。
我能否通过上传包含嵌入式点云的 BIM 文件（例如 .nwd）将点云上传到 OpenSpace？
不能——不过，如果该点云在导入其他 BIM 软件之前已被制作为网格，则可以在 OpenSpace 中查看该网格。对于点云数据本身，BIM 文件为能够在我们的查看器中显示而经过的处理不支持转换嵌入在 BIM 文件中的点云。要在 OpenSpace BIM+ 中查看点云，您必须按照本支持文章中列出的步骤操作。
如果您还有其他问题，请通过 support@openspace.ai 联系 OpenSpace 支持团队。
