Subir tu BIM a OpenSpace

Descripción general

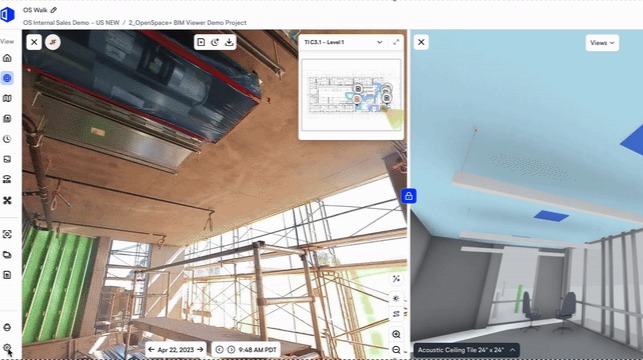

Este artículo explica cómo subir un modelo BIM (modelado de información de construcción) a tu proyecto de OpenSpace desde una computadora. Una vez subido, tu modelo BIM se puede usar para la alineación, la detección de interferencias y la navegación de tu proyecto en 3D. Subir tu modelo mantiene centralizados los datos de tu proyecto y permite que tu equipo consulte la información de diseño más actualizada directamente en OpenSpace.

Permisos

Se requieren los siguientes permisos para subir un modelo BIM:

Requisitos previos

• Tienes un archivo de modelo BIM en un formato compatible: .rvt (Revit), .ifc o .nwd.
• Tienes acceso de administrador del sitio o administrador de la organización al proyecto.
• El proyecto se creó en OpenSpace y se subió al menos una captura.
• Tu archivo BIM ocupa menos de 4 GB. Los archivos de más de 4 GB deben reducirse a 4 GB o menos antes de subirlos.
  • Consejo: Para obtener mejores resultados, simplifica y optimiza tu modelo BIM antes de subirlo. Para ello, elimina las familias que no se utilicen, purga los elementos no utilizados y reduce el tamaño del archivo siempre que sea posible.

Cómo subir un modelo BIM

• Accede a tu proyecto

  • Inicia sesión en OpenSpace desde una computadora.
  • En el panel principal, busca y haz clic en tu proyecto.
• Ve a la carga de BIM
  • En el panel de navegación izquierdo, haz clic en Configuración del proyecto.
  • Selecciona la pestaña BIM.
  • Haz clic en el botón Carga local o en Agregar archivos y, luego, en Carga local.
• Sube tu archivo
  • En el cuadro de diálogo de carga, busca tu archivo BIM o arrástralo y suéltalo en el área de carga.
  • Selecciona el archivo .rvt, .ifc o .nwd en tu computadora.
  • Revisa el nombre y el tamaño del archivo que aparecen en el cuadro de diálogo para confirmar que se seleccionó el archivo correcto.
  • Haz clic en Abrir para comenzar.
• Supervisa el estado de la carga
  • La columna Estado de la pestaña BIM mostrará Procesando mientras se prepara tu archivo.
  • Una vez finalizado, el estado cambiará a Listo para usar. Esto puede tardar varios minutos, según el tamaño del archivo.
  • Recibirás una notificación por correo electrónico cuando tu modelo esté en la cola para la alineación. OpenSpace alinea tu modelo con las hojas que tienen capturas; este proceso de alineación suele tardar entre 1 y 24 horas. Puedes comunicarte con support@openspace.ai o con tu representante de atención al cliente para solicitar una alineación más rápida.

Nota: No cierres el navegador ni abandones la página mientras se carga el archivo, ya que esto puede interrumpir el proceso.

Visualizar la información del modelo BIM

Los siguientes detalles están disponibles en la pestaña BIM de Configuración del proyecto para cada modelo:

• Marca de tiempo: La fecha y hora en que se subió el modelo.
• Usuario que realizó la carga: La dirección de correo electrónico del usuario que subió el modelo.
• Alineación: El número de plantas (también denominadas hojas) de tu proyecto que están alineadas con el modelo. Solo las plantas que contienen capturas se alinean con los modelos, a menos que solicites lo contrario a través de tu representante de cuenta.

Ten en cuenta: Solo los administradores del sitio y de la organización pueden acceder a Configuración del proyecto.

Preguntas frecuentes

¿Qué formatos de archivo admite OpenSpace para la carga de BIM?

OpenSpace admite los formatos de archivo .rvt (Autodesk Revit), .ifc (Industry Foundation Classes) y .nwd (Navisworks).

¿Por qué mi modelo BIM sigue apareciendo como “Procesando” después de una hora?

Los modelos grandes o complejos pueden tardar más en procesarse. Si tu modelo lleva más de dos horas procesándose, comunícate con el equipo de soporte de OpenSpace para recibir ayuda.

¿Puedo subir varios modelos BIM al mismo proyecto?

Sí, puedes subir varios modelos BIM a un mismo proyecto. Cada modelo aparecerá como una entrada independiente en la página Modelos BIM y se podrá activar o desactivar de forma independiente.

¿Puedo reemplazar un modelo BIM existente por una versión actualizada?

Por el momento, no puedes reemplazar directamente un modelo existente. Para actualizar tu modelo BIM, sube la nueva versión y elimina el modelo obsoleto de la página Modelos BIM una vez que el nuevo se haya procesado correctamente.

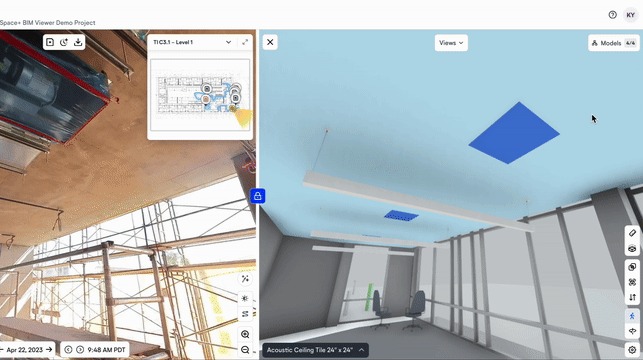

¿Cuáles son mis atajos de teclado?

Caminar: ↑ W ↓ S ← A → D

Subir: ↑ Q

Bajar: ↓ E

Enfocar: F

Ocultar: H

Aislar: I

Superponer: O

Mostrar todo: shift + H

Selección múltiple: shift

Limpiar selección: esc


Pasos siguientes

• Configurar BIM Compare
• Alineación de BIM con hojas de autoservicio

Si tienes alguna pregunta adicional, comunícate con el equipo de soporte de OpenSpace en support@openspace.ai.
