Descripción general

La Superposición de Elementos BIM en OpenSpace ayuda a mejorar la planificación de la instalación, la coordinación y la comunicación. Elegirás elementos del modelo, como una rejilla HVAC, y los posicionarás en las imágenes de tu obra. Las superposiciones pueden ayudarte a comprender mejor las relaciones espaciales y la secuencia antes de que comience el trabajo, y a coordinar mejor cómo se instalarán diferentes sistemas entre sí, evitando conflictos en el campo. Usa la Superposición de Elementos BIM para alinear a los interesados, anticipar desafíos de instalación y mejorar los esfuerzos de coordinación sin cambiar entre múltiples plataformas.

Permisos

Establecer un modelo predeterminado

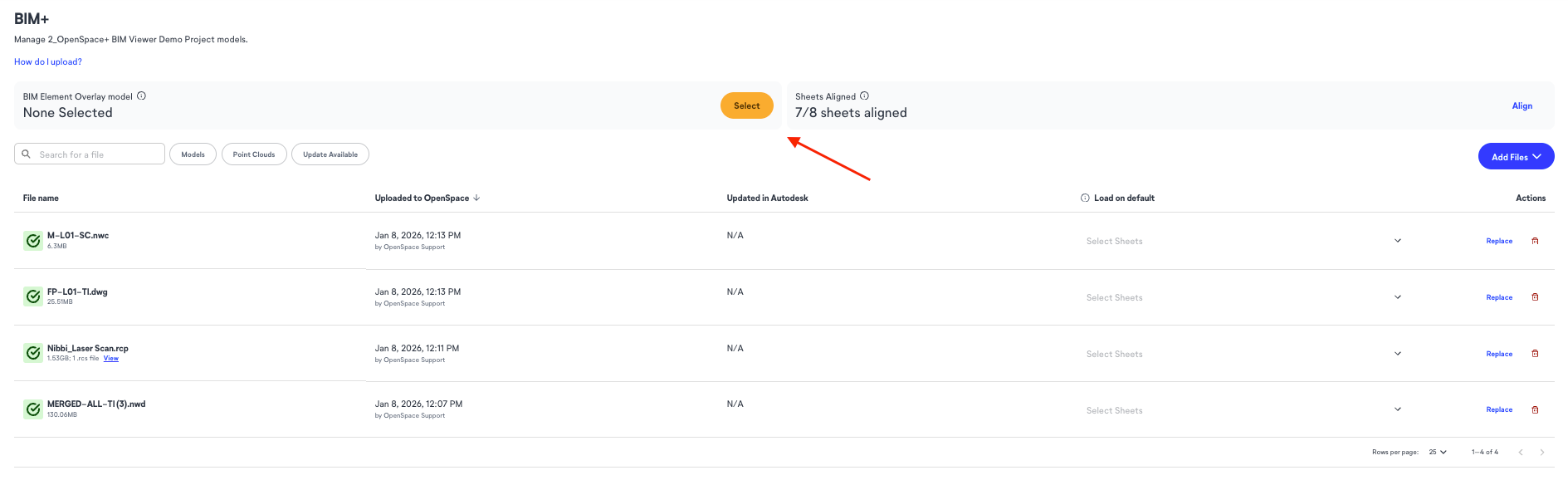

Puedes subir múltiples modelos a un sitio de OpenSpace, pero para aprovechar el modelo de IA subyacente que soporta una mejor alineación de la Superposición de Elementos BIM, necesitas elegir un modelo para usar. A esto lo llamamos el “modelo predeterminado.” Solo los Administradores del Sitio y de la Organización pueden seleccionar el modelo predeterminado. Para obtener mejores resultados, elige un modelo que muestre los principales elementos arquitectónicos y estructurales. Ten en cuenta que los archivos de nube de puntos no pueden establecerse como modelo predeterminado.

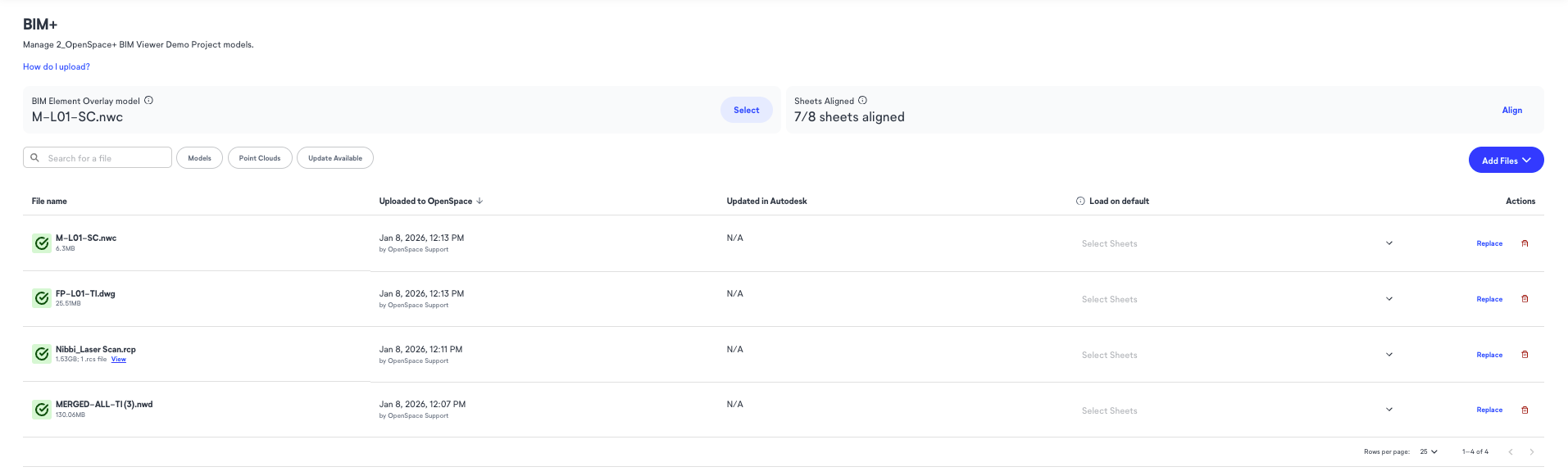

Así es como se ve la pestaña de Superposición de Elementos BIM en Configuración del Proyecto después de establecer un modelo predeterminado:

Cómo superponer elementos en BIM Compare

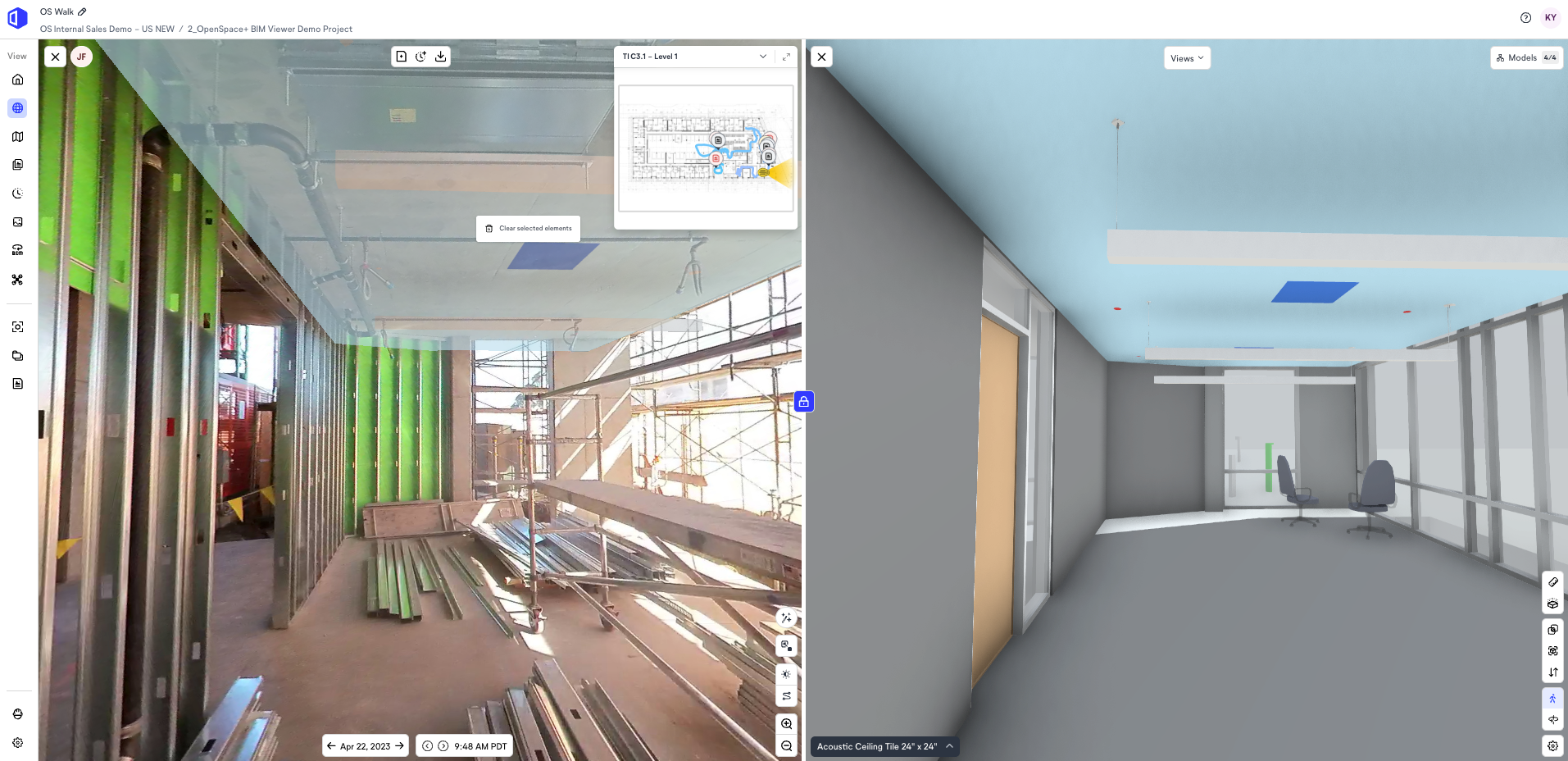

• Selecciona al menos un elemento BIM en el lado del modelo de BIM Compare, luego haz clic derecho. Opciones como Superponer estarán disponibles:

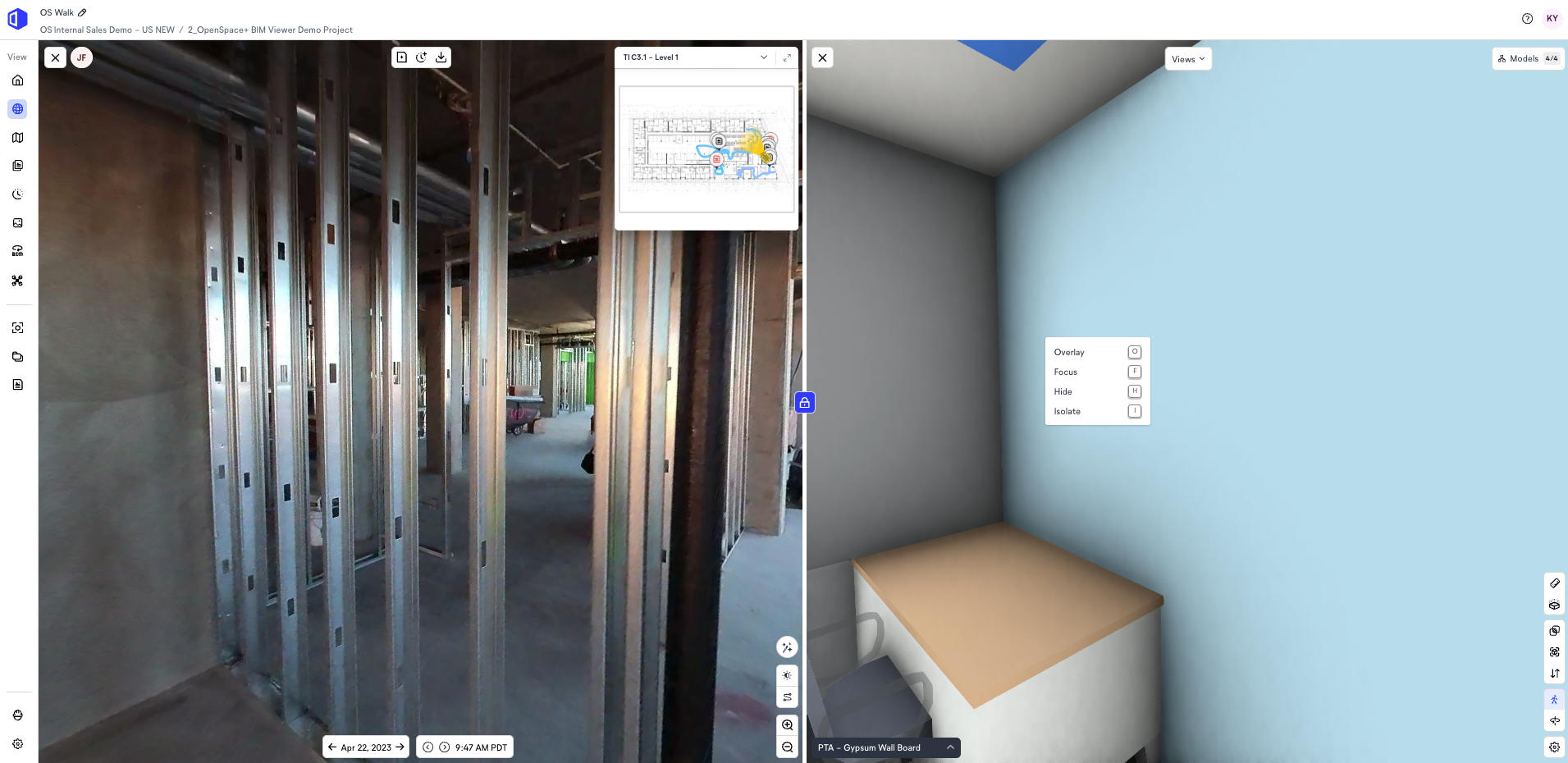

• Para acceder a elementos modelados sobre el techo, oculta elementos BIM como techos usando la opción Ocultar.

• Para seleccionar múltiples elementos BIM a la vez, mantén presionada la tecla Shift mientras haces clic en cada elemento, luego envíalos presionando O en tu teclado, o haz clic derecho y selecciona Superponer.

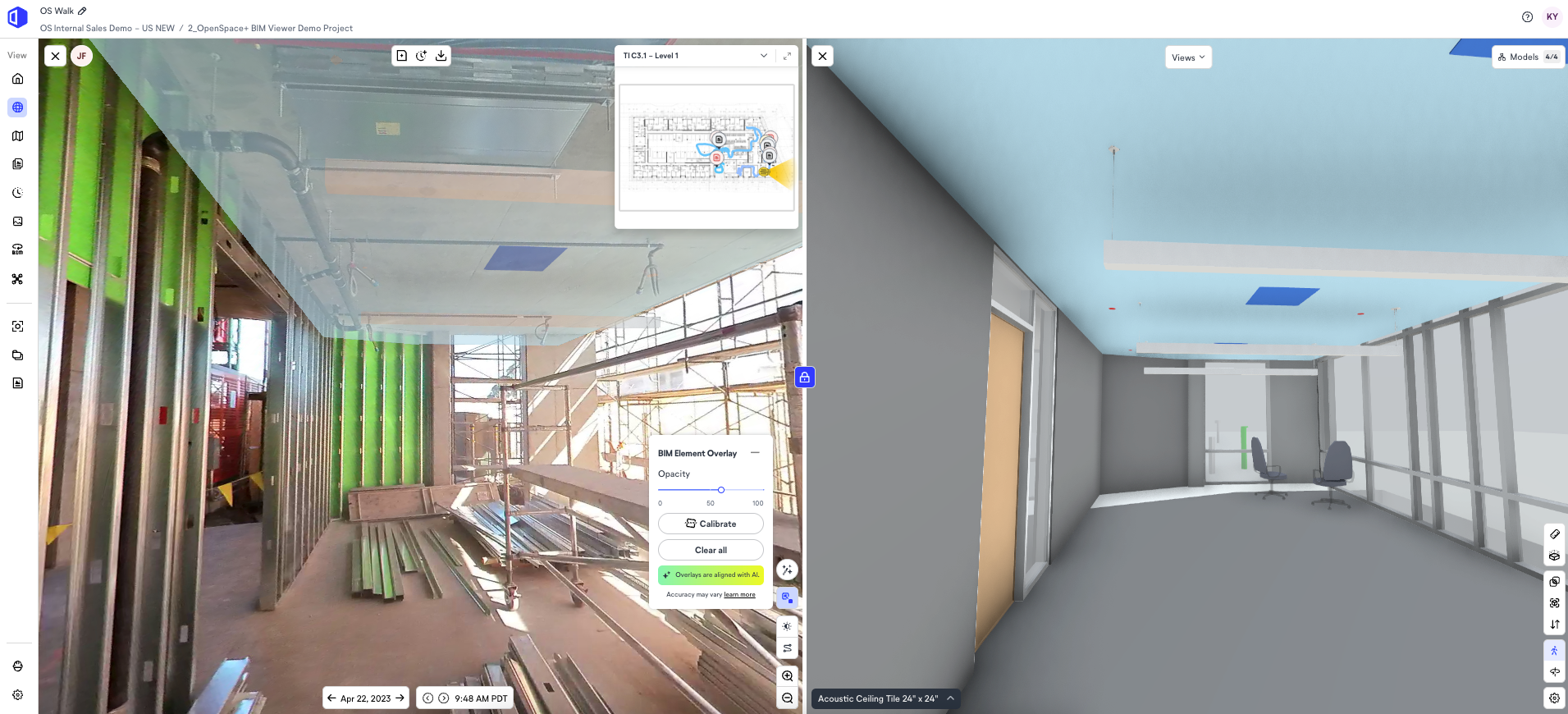

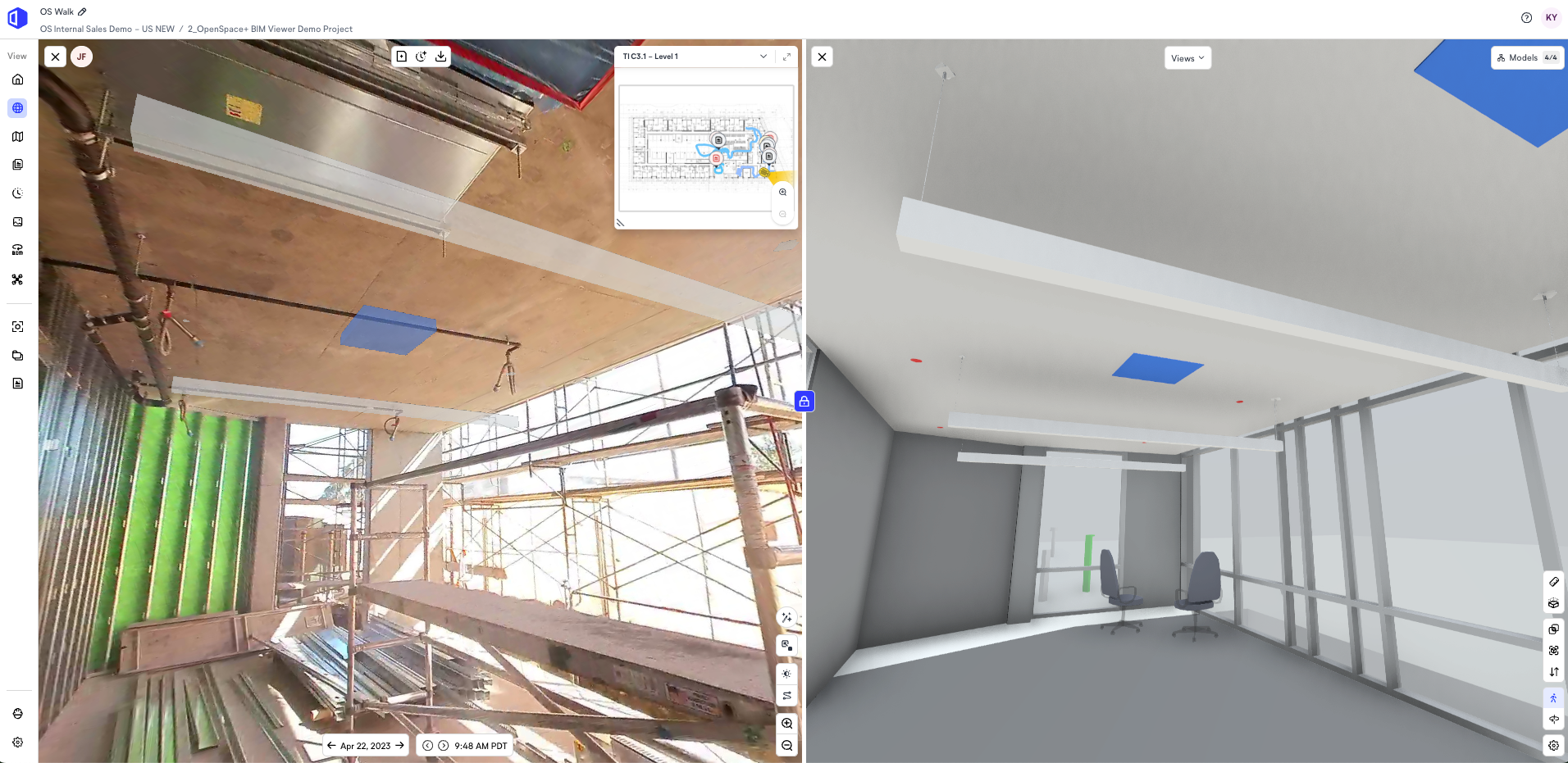

• Una vez superpuestos, puedes navegar a un cuadro diferente en la captura—incluso en un piso distinto—y los elementos permanecerán visibles hasta que los borres manualmente. Puedes borrar los elementos seleccionados haciendo clic derecho sobre ellos en el lado de la captura.
  • Nota: La precisión de la alineación de la superposición puede variar según el cuadro. La Superposición de Elementos BIM está destinada como una referencia útil para discusiones y toma de decisiones, no como una herramienta de control de calidad basada en precisión.

Mejorar la alineación con la herramienta de calibración

Si la alineación de la superposición necesita mejora:

• Haz clic en el botón Superposición de Elementos BIM.

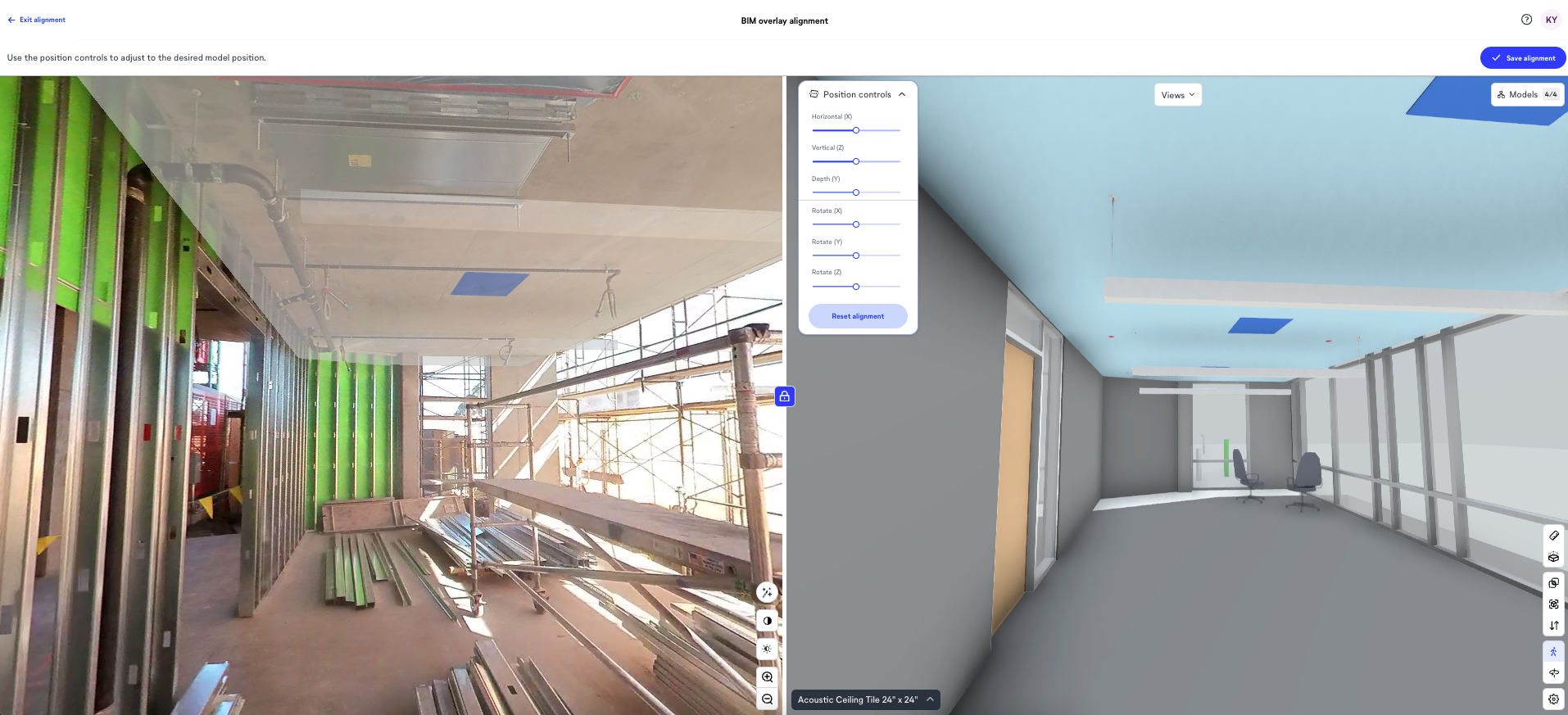

• Selecciona Calibrar y usa los controles de posición para ajustar a la posición deseada del modelo.

Compartir y guardar tu superposición

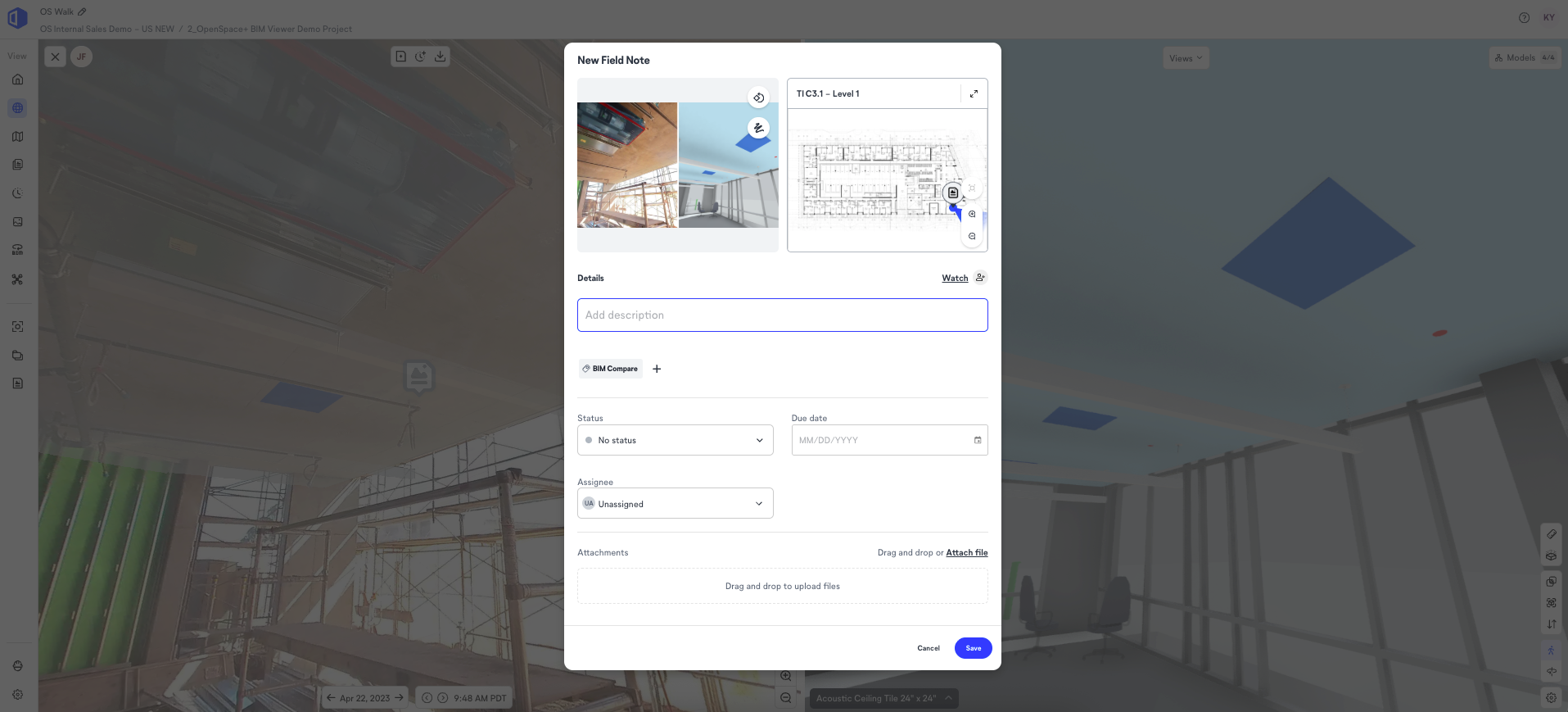

• Compartir con colaboradores: Crea una Nota de Campo en BIM Compare para capturar y compartir la vista actual de la superposición con otros en tu proyecto.
• Volver a una superposición más tarde: Crea una Vista Guardada para marcar tu configuración de superposición para referencia futura.

Preguntas frecuentes

Probé la herramienta de calibración, pero la alineación aún no es tan precisa como quisiera. ¿Por qué?

Si la captura no ha pasado por el procesamiento de IA para esta función, la alineación inicial de BIM Compare puede estar visiblemente desfasada en la vista de superposición. Intenta usar más de tres pares de puntos para lograr una mejor alineación. Si necesitas ayuda adicional, contacta a tu representante de OpenSpace o al equipo de Soporte de OpenSpace.

¿Qué nivel de precisión debo esperar de la Superposición de Elementos BIM? ¿Existe un rango de tolerancia definido?

La precisión depende de varias condiciones. Al seguir las mejores prácticas de captura—cobertura suficiente de características visuales reconocibles, condiciones de iluminación fuertes y asignación adecuada del modelo predeterminado en Configuración del Proyecto antes del procesamiento de la captura—la precisión de los elementos de la Superposición de Elementos BIM en relación con la ubicación real suele estar dentro de 0.24 metros en las dimensiones X, Y y Z, y dentro de 2 grados de la dirección de vista. Los casos que están fuera de este rango generalmente no cumplen una o más de estas condiciones.

El elemento BIM superpuesto no está tan cerca de la posición correcta como quisiera. ¿Por qué?

Varios factores pueden afectar la precisión de la alineación de la superposición:

• No se estableció un modelo predeterminado adecuado antes de la captura, por lo que el algoritmo de alineación de IA no se ha ejecutado.
• Las condiciones de captura carecen de suficiente similitud con las vistas BIM correspondientes, reduciendo la efectividad del algoritmo de IA.
• Cambios significativos de elevación durante la captura (común en proyectos civiles) pueden afectar negativamente la precisión de la altura Z en la superposición.

Si alguno de estos factores aplica, usa la herramienta de calibración manual para mejorar la precisión de la alineación en un cuadro específico.

Si tienes preguntas adicionales, por favor contacta al equipo de Soporte de OpenSpace en support@openspace.ai.
