Varios modelos

Descripción general

A medida que la industria AEC adopta cada vez más el modelado BIM como parte de los procesos y entregables estándar, los modelos han aumentado considerablemente en tamaño y complejidad. Con OpenSpace, puede cargar tantos modelos como desee—en el mismo espacio de coordenadas—a cualquier proyecto de OpenSpace. Esta función también le permite cargar un conjunto completo de modelos en su proyecto (en lugar de tener que federar primero esos modelos en un programa como Navisworks y cargar únicamente el archivo NWD federado). Los archivos NWD grandes pueden afectar el rendimiento del visor BIM en equipos de escritorio. Al cargar directamente los archivos de origen vinculados en OpenSpace, puede elegir solo los modelos que necesita cargar en BIM Compare, lo que mejora el rendimiento.

Notas:

• Obtenga más información sobre nuestra función de Vistas guardadas, que le permite guardar la configuración de los modelos que seleccionó cargar y volver a ese estado desde un menú desplegable en BIM Compare.
• Si aún prefiere cargar un solo archivo NWD, consulte nuestro artículo de soporte Configurar BIM Compare.

Permisos

Cómo cargar varios modelos

1. Inicie sesión en su servidor web local de OpenSpace.
2. Seleccione el proyecto y, en la columna izquierda, seleccione Configuración.
3. Haga clic en la pestaña BIM.

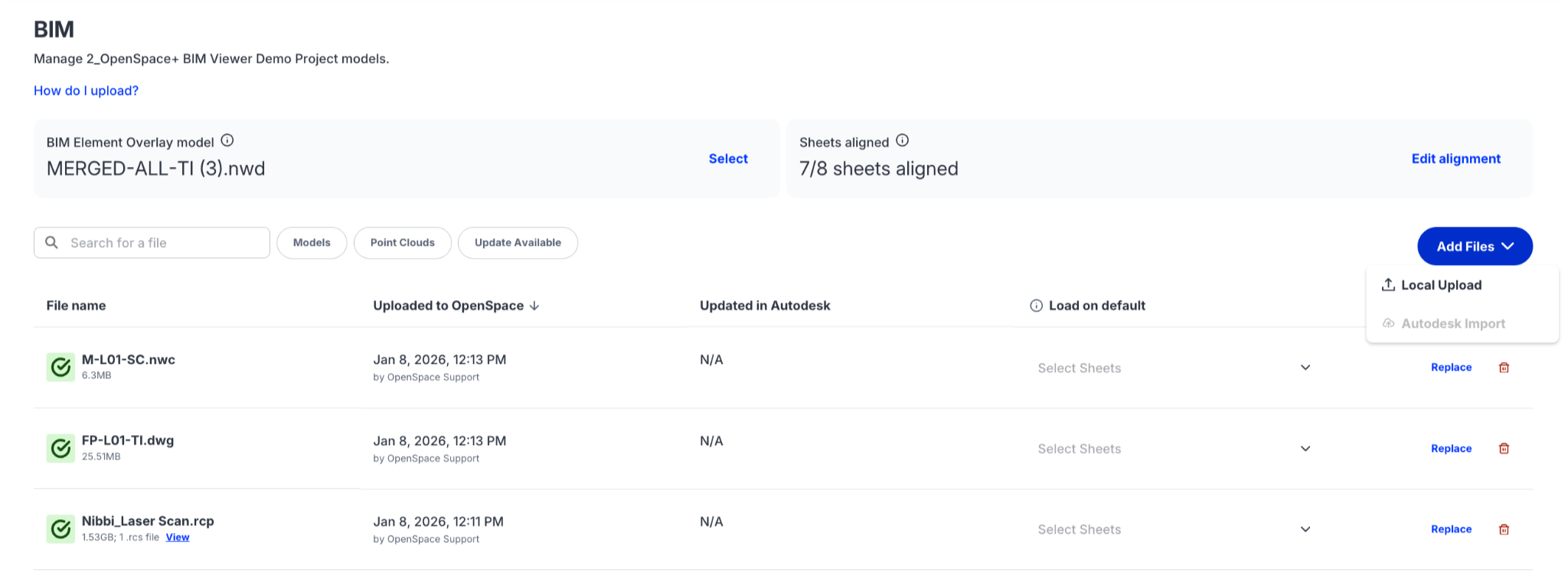

4. Cargue su modelo desde su unidad local o mediante importación de modelos de Autodesk.

Archivos vinculados en un modelo de Revit

Si utiliza modelos de Revit y los carga localmente, tenga en cuenta que los archivos vinculados en un modelo de Revit, incluso si se trata del modelo central, aún no existen en el archivo de Revit. Por lo tanto, si carga un modelo de Revit con archivos vinculados en OpenSpace desde una unidad local, los archivos vinculados no aparecerán en el visor BIM. Si sus modelos de Revit están alojados en Autodesk mediante Revit Cloud Worksharing, puede importar esos archivos vinculados mediante nuestra función de importación de modelos de Autodesk para ver todos esos archivos en OpenSpace.

Cómo usar varios modelos

1. Inicie sesión en OpenSpace y seleccione su proyecto.

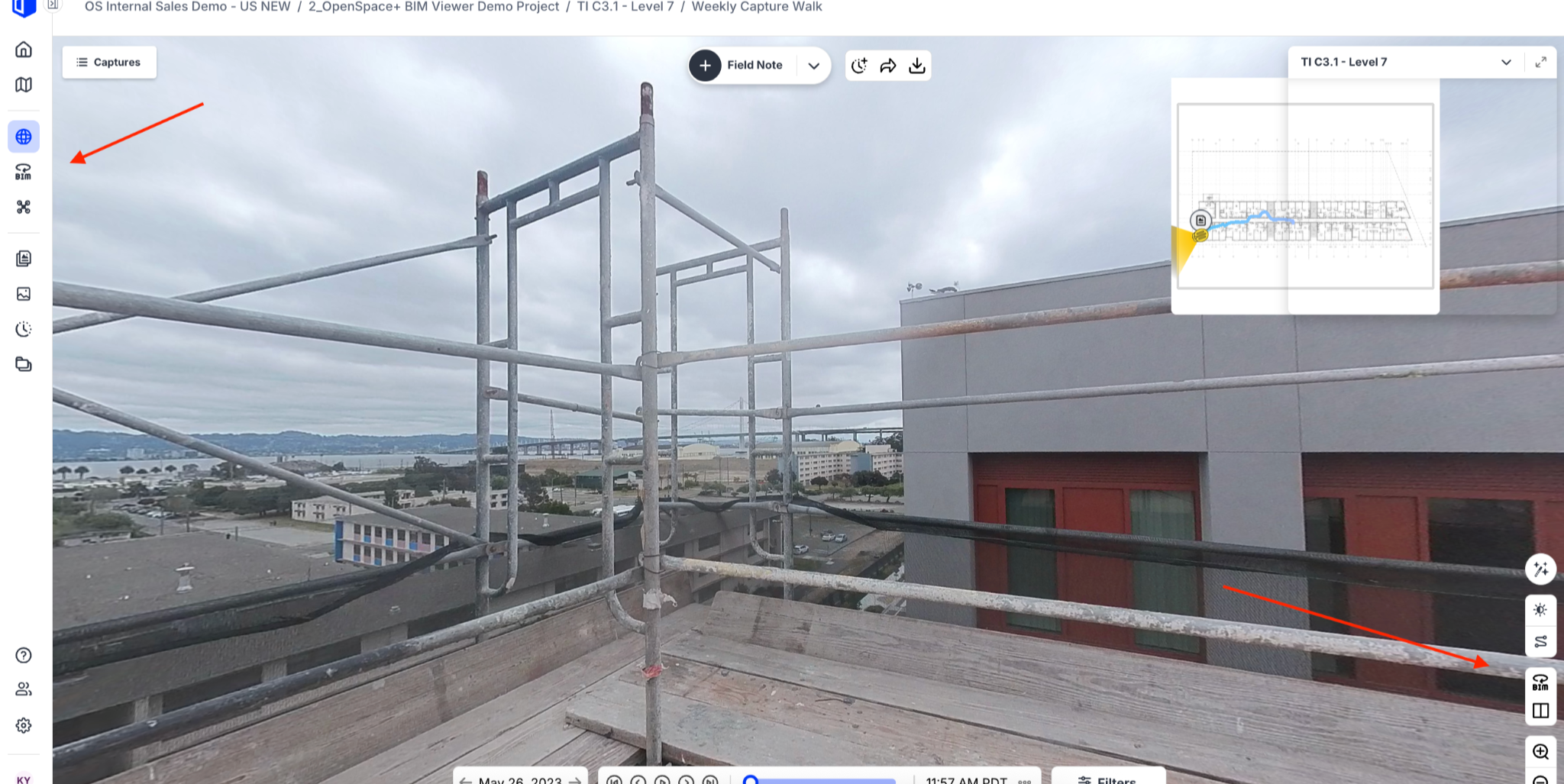

2. Puede acceder a BIM Compare desde cualquier sitio de OpenSpace mediante la navegación del lado izquierdo. También puede seleccionar el ícono de BIM en la esquina inferior derecha desde la vista de captura.

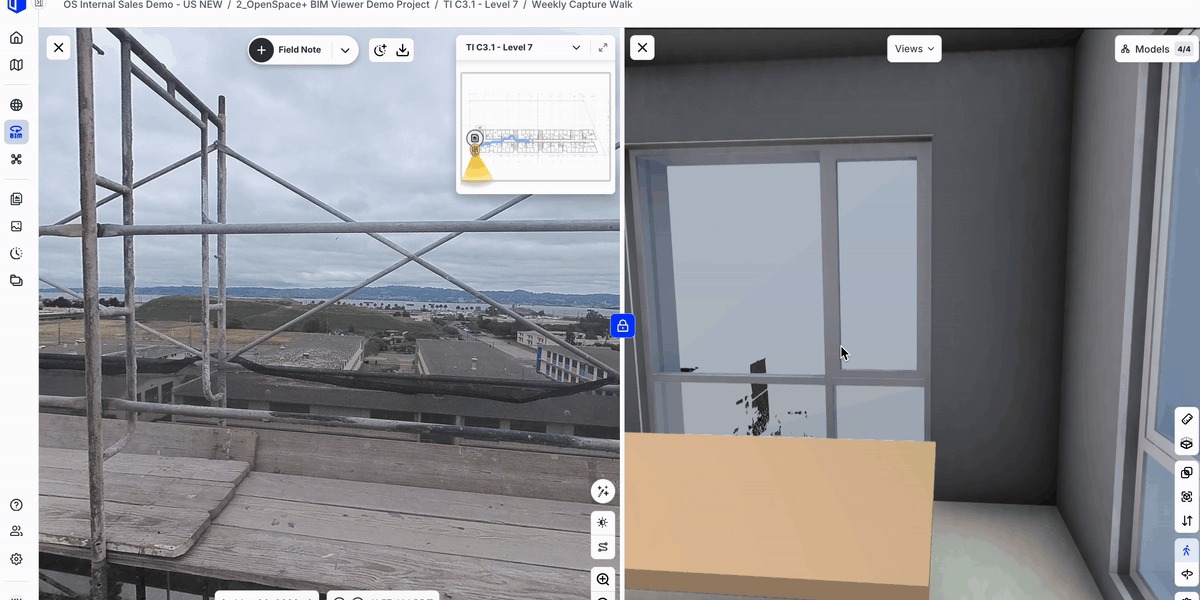

3. Una vez en BIM Compare, todos los modelos cargados y procesados correctamente se cargan de forma predeterminada. Para cambiar los modelos que se cargan, use el árbol de modelos en la esquina superior derecha. Active o desactive los modelos según lo desee.



Cómo establecer una lámina predeterminada en un modelo

Los administradores del sitio y de la organización pueden modificar qué modelo(s) se carga(n) de forma predeterminada para qué lámina(s).

1. Inicie sesión en su servidor web local de OpenSpace.
2. Seleccione el proyecto y, en la columna izquierda, seleccione Configuración.
3. Haga clic en la pestaña BIM.

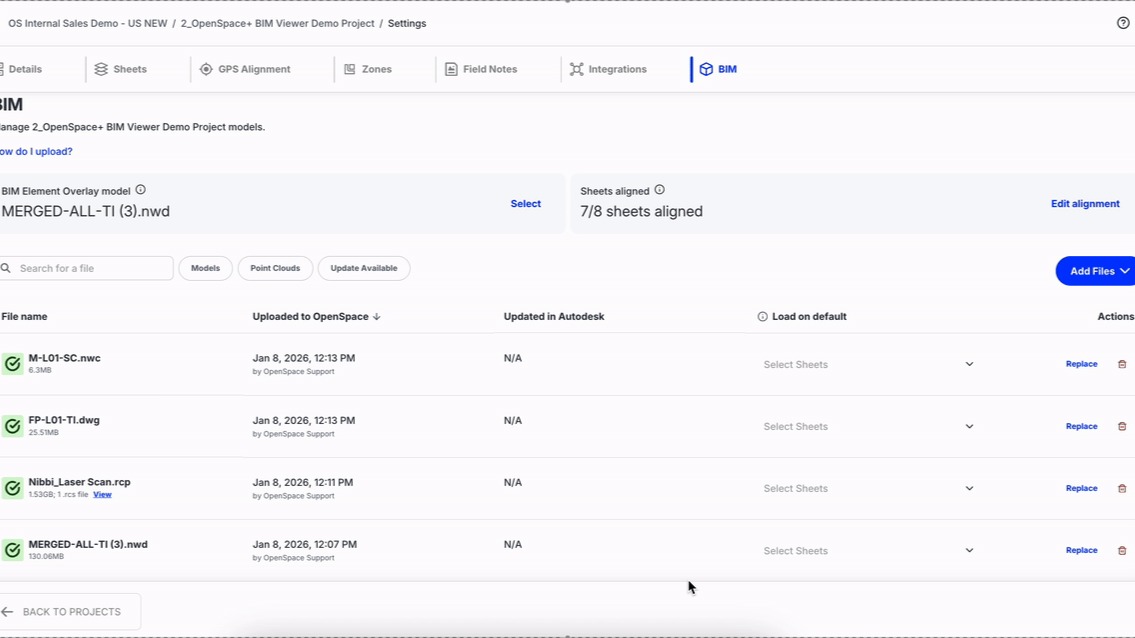

4. Después de cargar correctamente un modelo, verá una columna Cargar de forma predeterminada.
5. Seleccione una o más láminas en el menú desplegable.
   • Nota: Una vez que seleccione la lámina y haga clic fuera del menú desplegable, su selección se guardará automáticamente.

Preguntas frecuentes

Después de cargar varios modelos en un proyecto, ¿qué modelo se carga cuando abro BIM Compare?

Si un administrador del sitio o de la organización ha establecido un modelo predeterminado, ese será el modelo que se cargará cuando abra BIM Compare. Si no se ha establecido un modelo predeterminado, todos los modelos cargados correctamente en el sitio se cargarán cuando abra BIM Compare.

• Sugerencia: Cualquier usuario de un proyecto de OpenSpace puede crear una Vista guardada con la configuración de uso de modelos que prefiera y volver a ella más adelante.

¿Qué tipos de archivos BIM son compatibles?

Consulte aquí nuestra lista de tipos de archivos compatibles. Si ha cargado o importado un tipo de archivo no compatible, o ha realizado una selección de nube de puntos no válida, se le notificarán estos errores en una ventana de estado.

¿Hay límites de tamaño para cargar varios modelos?

Puede cargar modelos de hasta 4 GB en OpenSpace. Puede cargar tantos modelos en un sitio como desee—¡no hay límite!

¿Puedo cargar modelos individuales para cada piso?

Sí, siempre que todos los modelos cargados estén en el mismo sistema de coordenadas antes de cargarlos en OpenSpace.

¿Qué sucederá con las alineaciones de láminas si cargo modelos adicionales en un proyecto que ya tiene un modelo alineado con láminas?

Si los nuevos modelos cargados están en el mismo espacio de coordenadas que el modelo federado, las alineaciones de las láminas serán las mismas y no será necesario volver a alinearlas. Si los nuevos modelos cargados NO están en el mismo espacio de coordenadas, será necesario volver a alinear las láminas.

¿Qué opción utiliza OpenSpace para alinear todos los modelos de Autodesk: origen interno, punto base o coordenadas compartidas/georreferenciación? Además, ¿la elección es exclusiva? Es decir, ¿podemos alinear algunos modelos con coordenadas compartidas y otros con el origen interno o el punto base?

Independientemente del método utilizado para establecer las coordenadas compartidas (origen interno, punto base o coordenadas compartidas), siempre que se utilice uno de esos métodos, los modelos se incorporarán a OpenSpace correctamente alineados entre sí. La elección no es exclusiva y sí, puede alinear algunos modelos con coordenadas compartidas y otros con el origen interno o el punto base.

¿Puedo modificar manualmente las posiciones de los modelos entre sí en OpenSpace después de cargarlos?

Actualmente, no es posible realizar una alineación manual. Todos los modelos deben estar en el mismo sistema de coordenadas. Deberá utilizar un programa de autoría BIM para alinear los modelos en el mismo sistema de coordenadas.

Si tiene alguna pregunta adicional, comuníquese con el equipo de soporte de OpenSpace en support@openspace.ai.
