Alineación de BIM con planos por cuenta propia

Descripción general

La alineación de planos BIM por cuenta propia es una función fácil de usar que permite alinear rápidamente los planos de OpenSpace con el espacio de coordenadas de BIM. Nota: no es necesario realizar la alineación BIM por cuenta propia para usar BIM Compare; OpenSpace realiza la alineación BIM para todos los planos que tienen al menos una captura.

Permisos

Cómo completar una alineación de planos

1. Dirígete a Configuración en el menú de la izquierda y haz clic en la pestaña superior BIM.

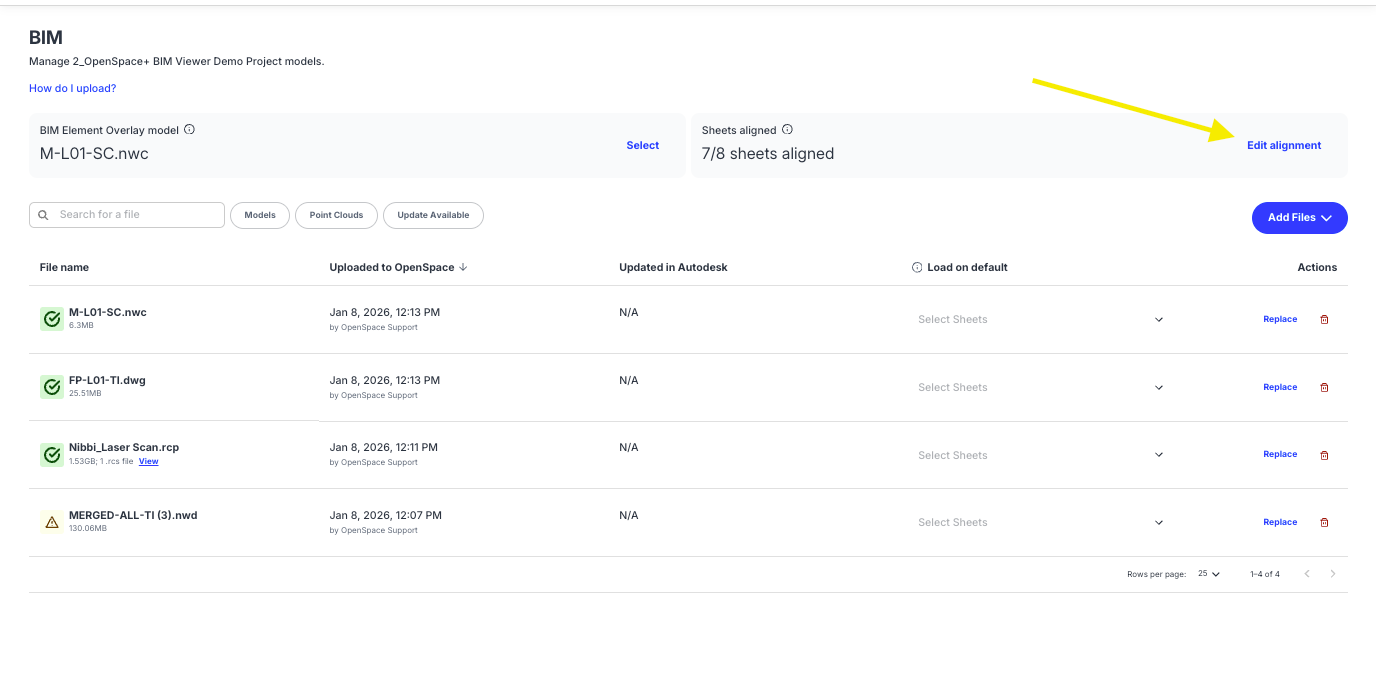

2. Selecciona Editar alineación.

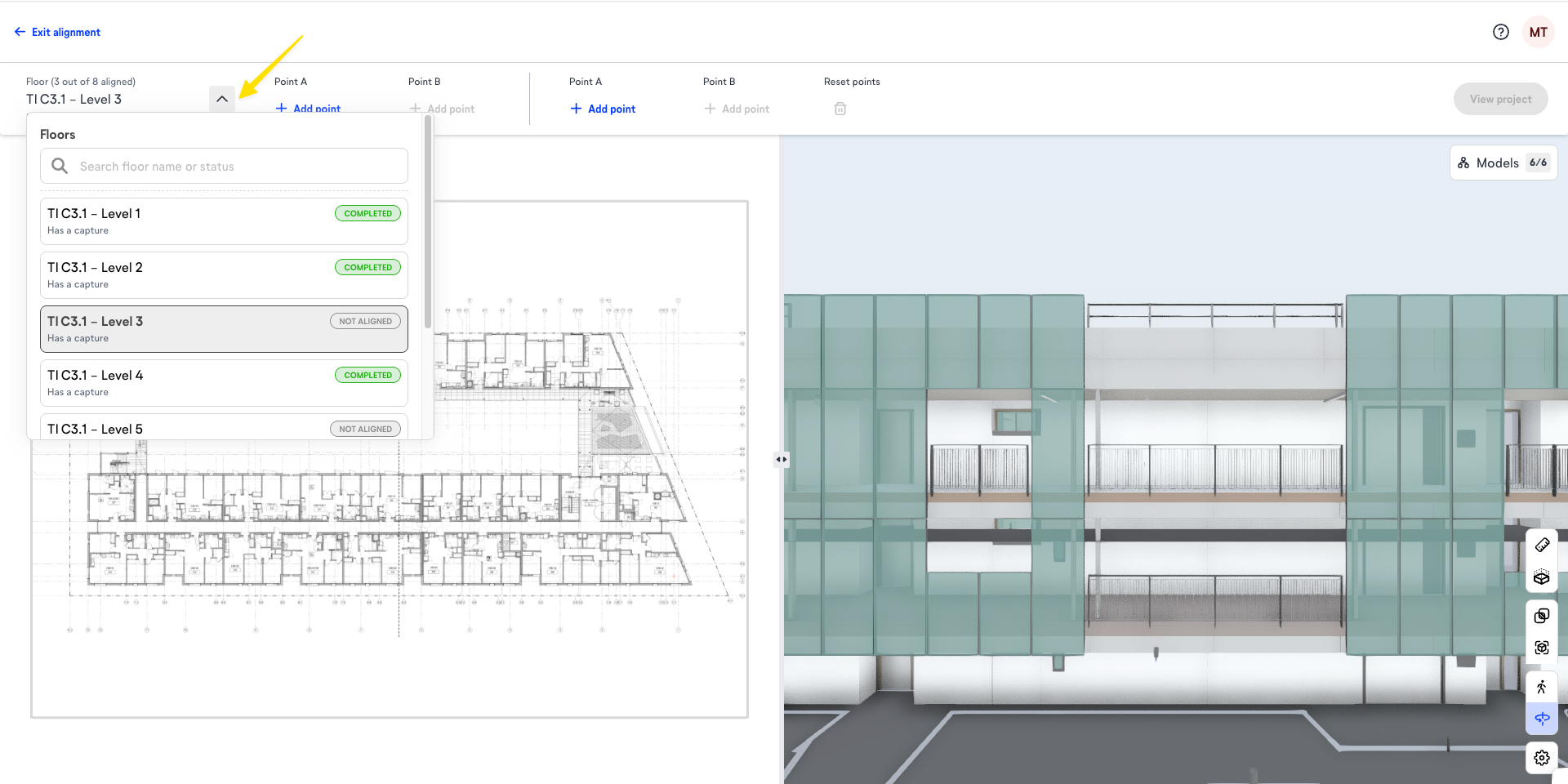

3. En la esquina superior izquierda, usa el menú desplegable para seleccionar un piso que alinear. En el menú desplegable también puedes ver qué pisos tienen capturas y cuáles ya se alinearon.

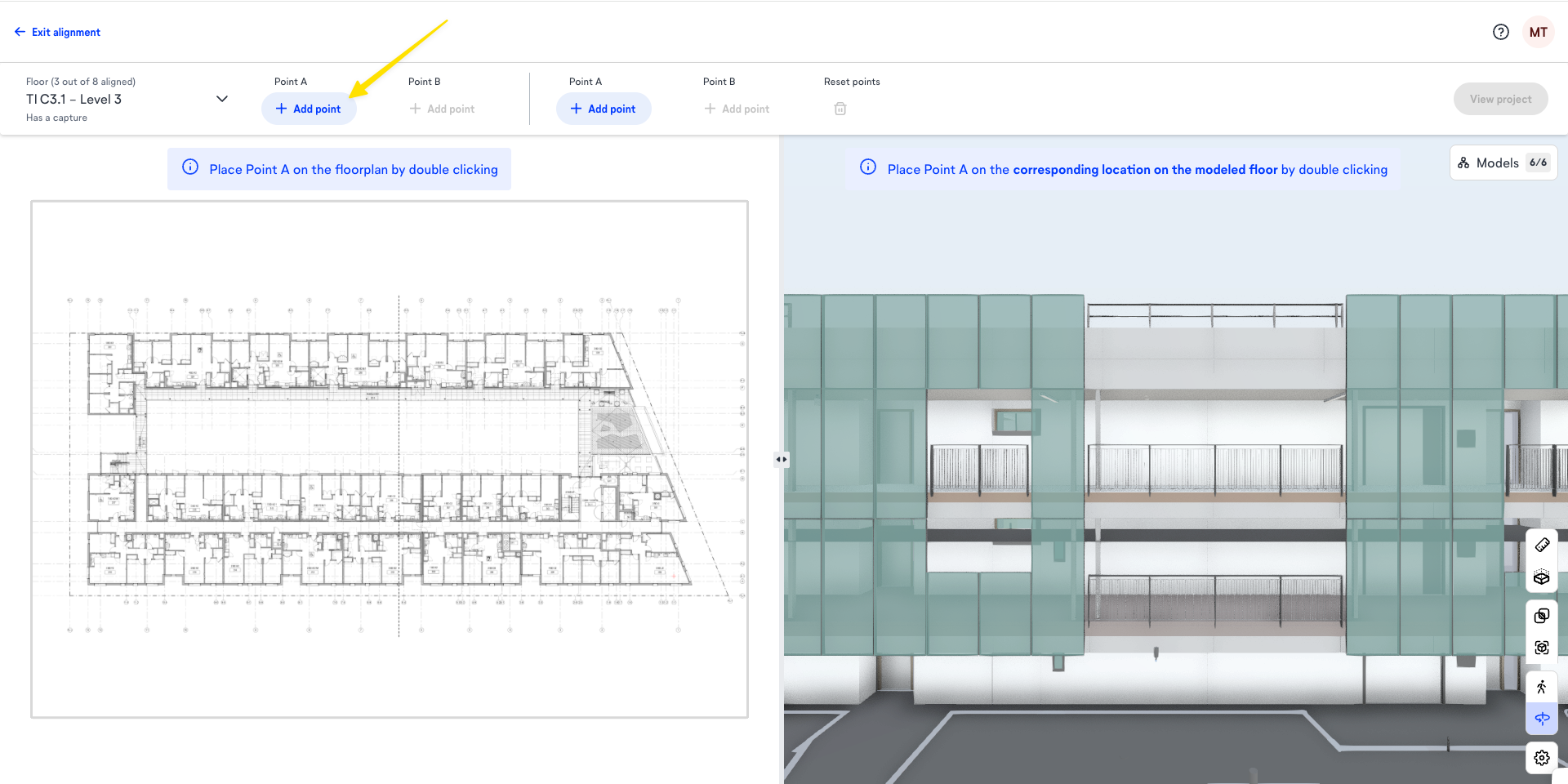

4. Selecciona Agregar punto para comenzar a alinear el primer par (A) de puntos.
   • Consejo: Usa un plano de sección para encontrar el nivel correcto del modelo asociado con el plano del piso que estás alineando.

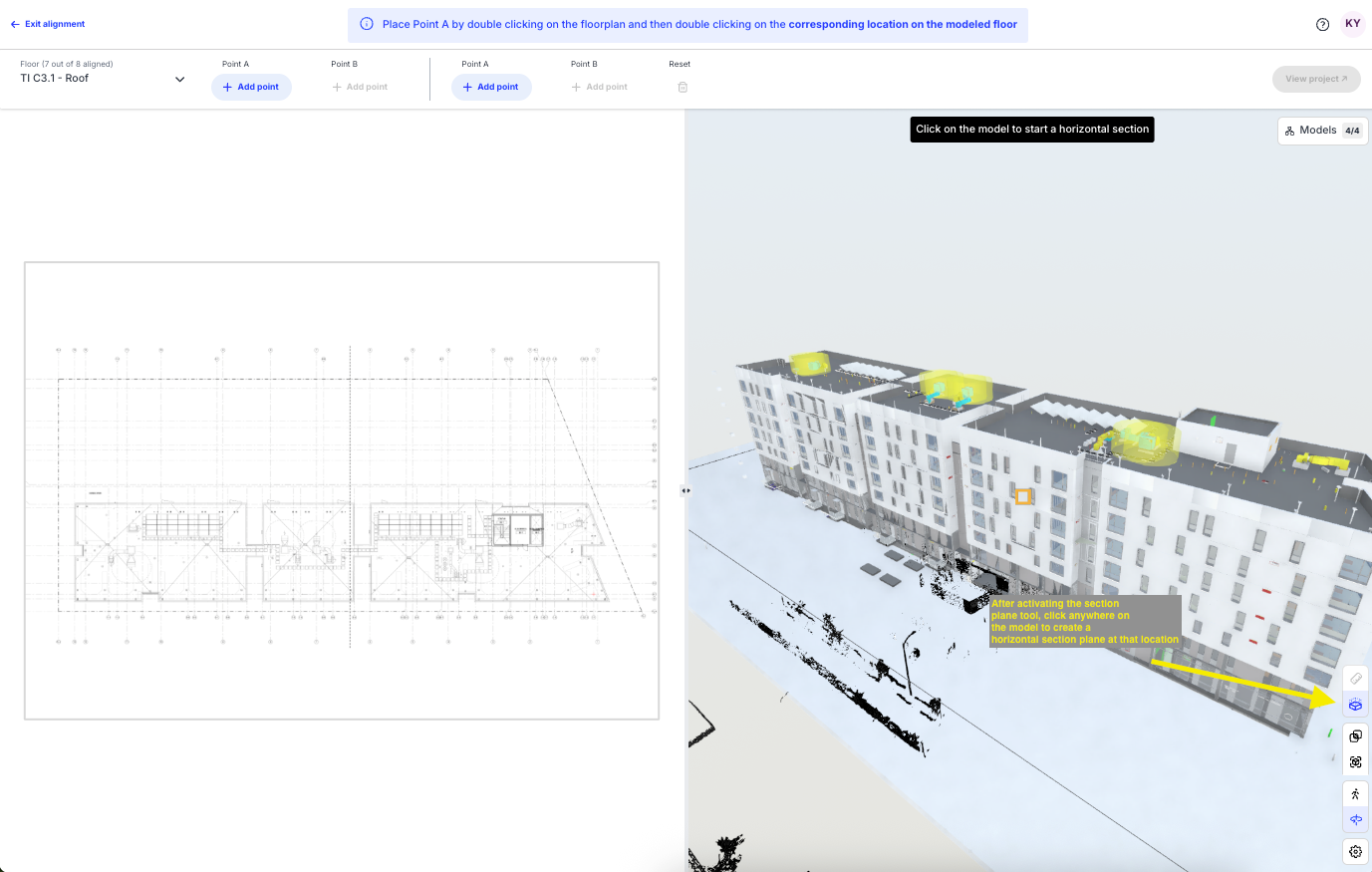

Herramienta de plano de sección:

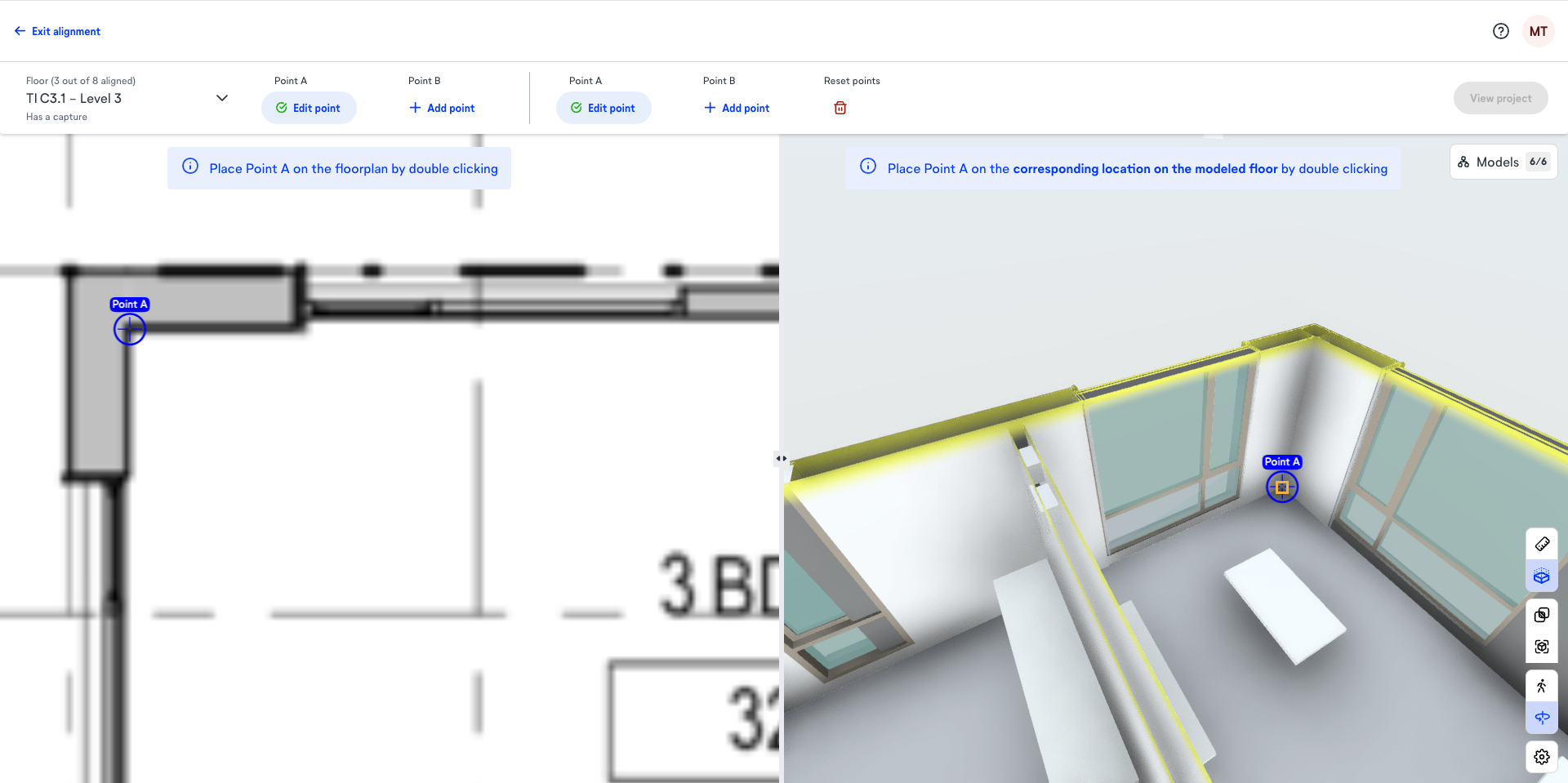

5. En el panel izquierdo de la ventana, haz doble clic para seleccionar un punto determinado del plano.
   • Consejos:
     • Si lo prefieres, puedes comenzar primero en el lado del modelo.

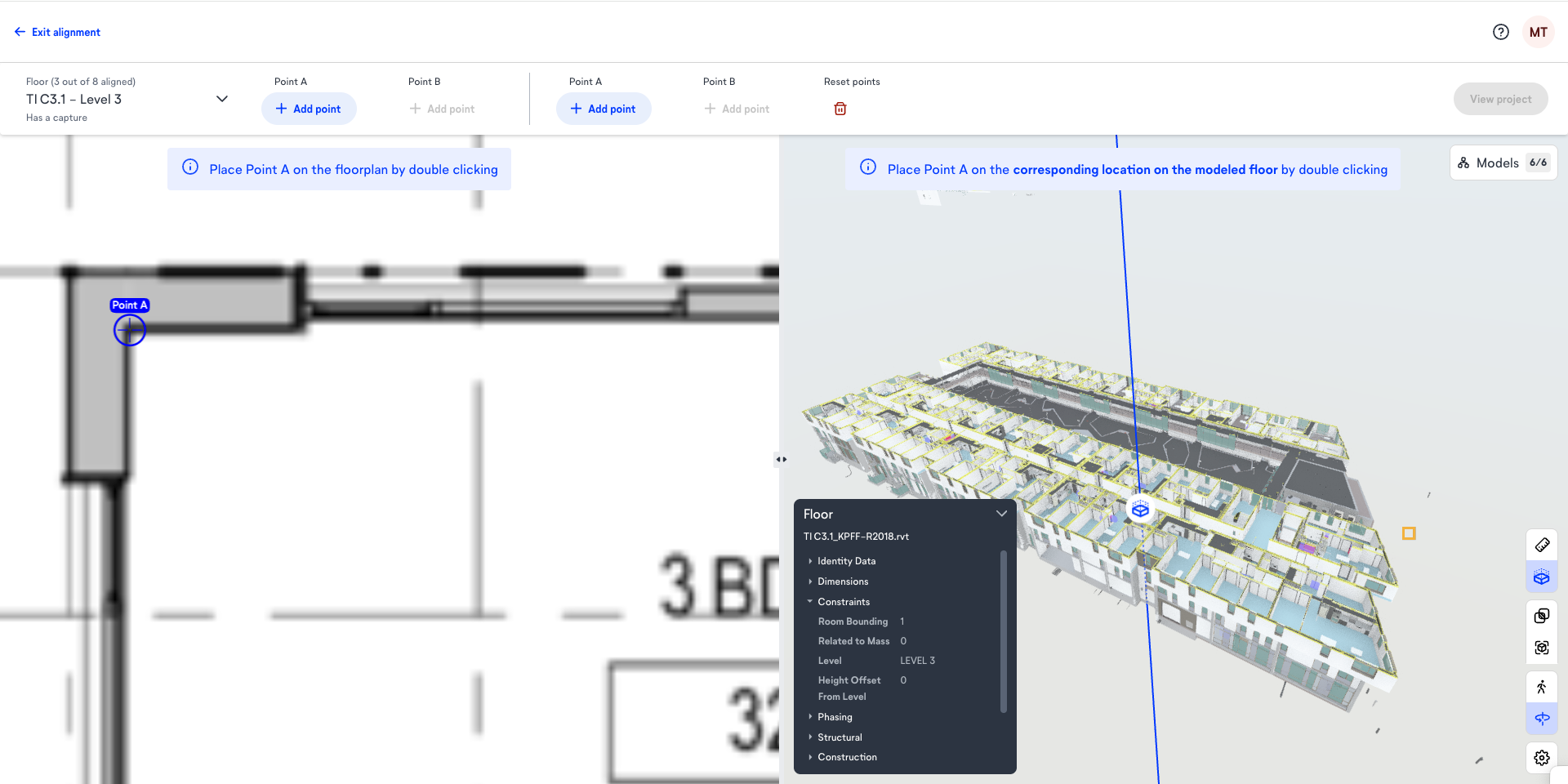

     • Selecciona un elemento y abre el panel de propiedades en la esquina inferior izquierda (como se muestra en la captura de pantalla a continuación) para asegurarte de que estás alineando el plano con el piso correspondiente del modelo.

6. Dirígete al modelo y selecciona ese mismo punto dentro del modelo. El cursor se “adherirá” a los bordes y las esquinas al pasar sobre ellos para facilitar la selección de puntos.

7. Una vez seleccionados los puntos A, haz clic en Agregar punto para el punto B y repite los pasos 4 a 6 para seleccionar los puntos B.
   • Consejo: El resultado de la alineación será mejor si seleccionas los puntos A y B lo más alejados posible entre sí.

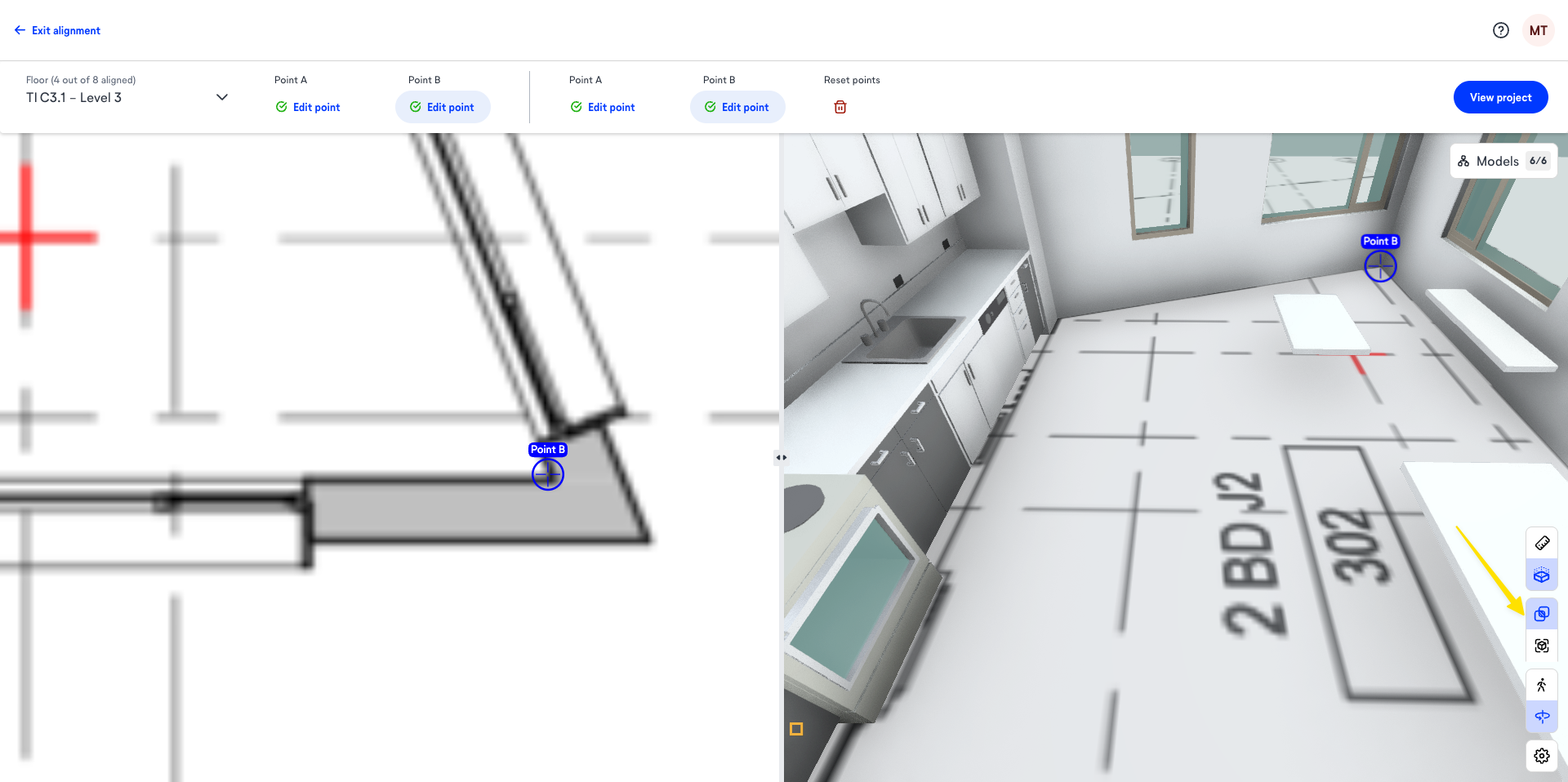

Consejo: Puedes activar la herramienta de superposición del plano para comprobar la precisión de la alineación sobre la marcha. El plano aparecerá una vez que hayas establecido dos puntos y su posición se ajustará dinámicamente si ajustas las posiciones de los puntos.

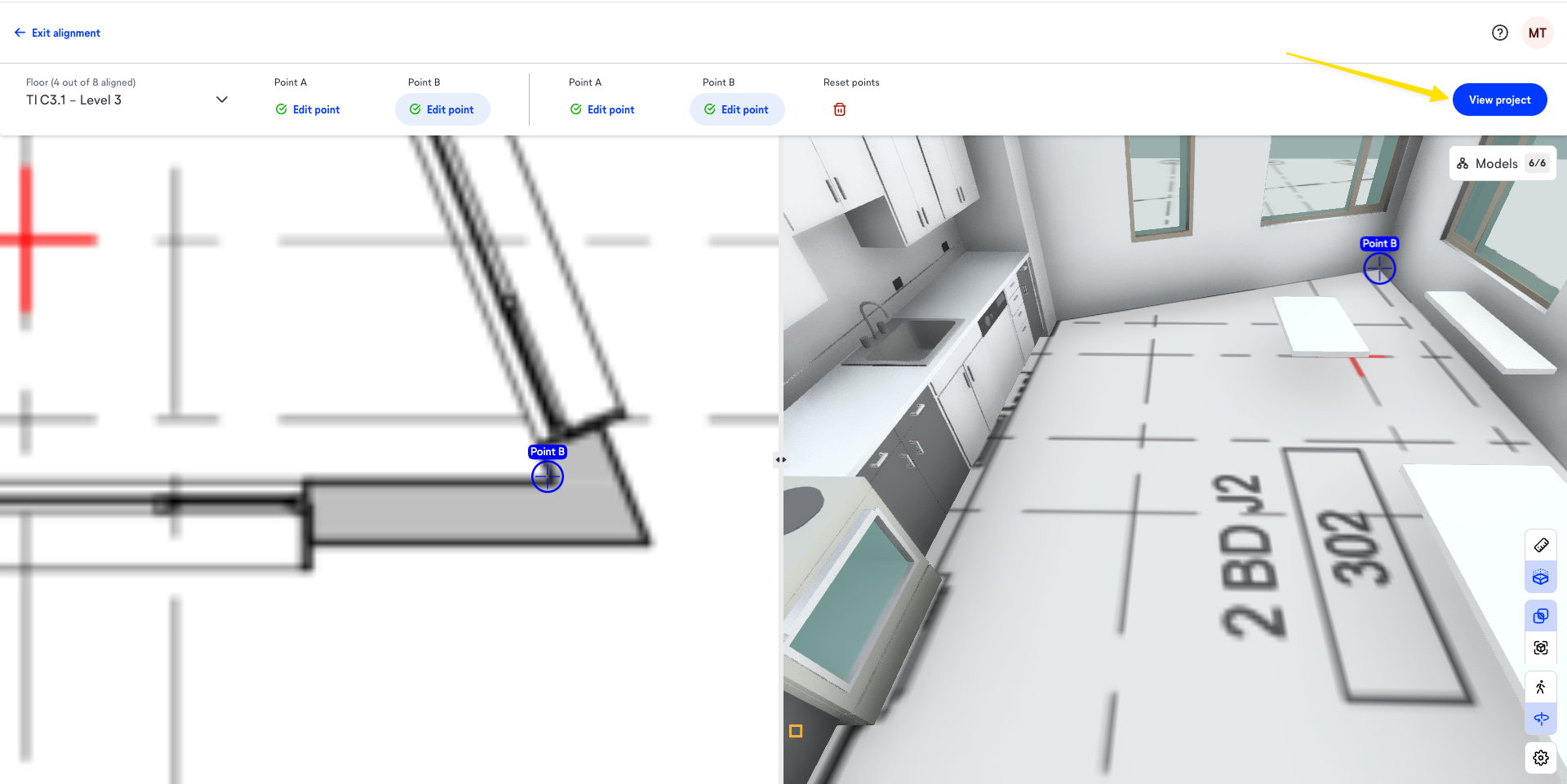

8. Haz clic en Ver proyecto para abrir BIM Compare en una pestaña nueva en el piso recién alineado.

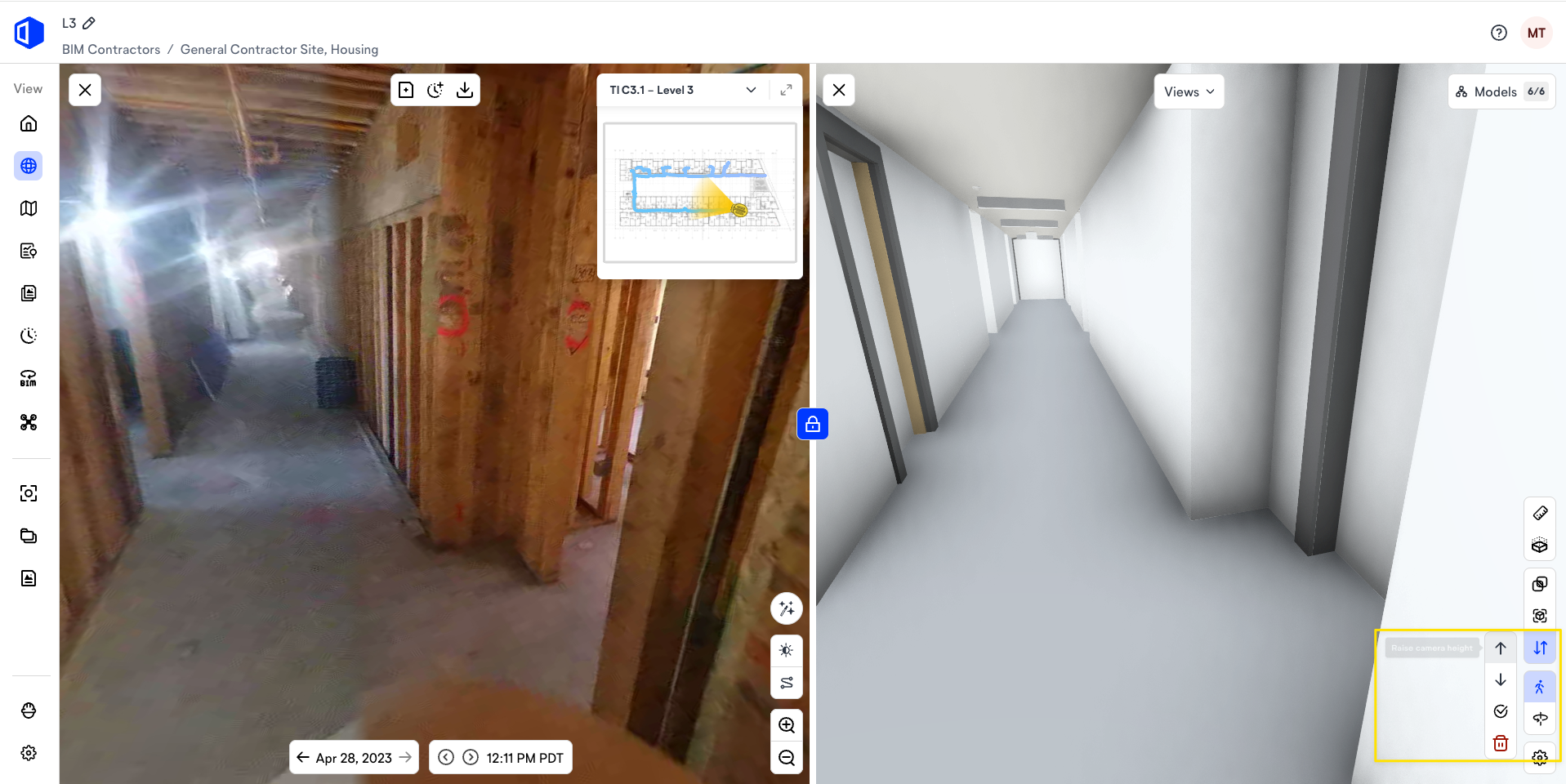

• Consejo: Al alinear un plano con BIM, la altura de la cámara se establece automáticamente. Si necesitas ajustar la altura de la cámara en BIM Compare, puedes hacerlo mediante el control de flecha:

9. Haz clic en Salir de la alineación en la esquina superior izquierda para volver a la pestaña BIM.

Si tienes alguna pregunta adicional, comunícate con el equipo de Soporte de OpenSpace a través de support@openspace.ai.
