Nubes de puntos en BIM Compare

Descripción general

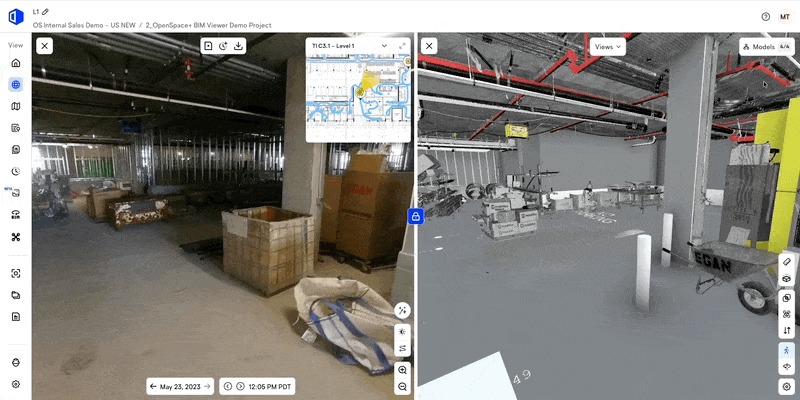

Las nubes de puntos en BIM Compare abordan los desafíos que surgen cuando se necesita un alto grado de precisión de los datos de la realidad al comparar la intención del diseño con el trabajo ejecutado en campo. El escaneo láser puede ofrecer un mayor grado de precisión que la fotogrametría en lo que respecta a las vistas superpuestas de BIM.

Permisos

Cómo incorporar nubes de puntos a OpenSpace

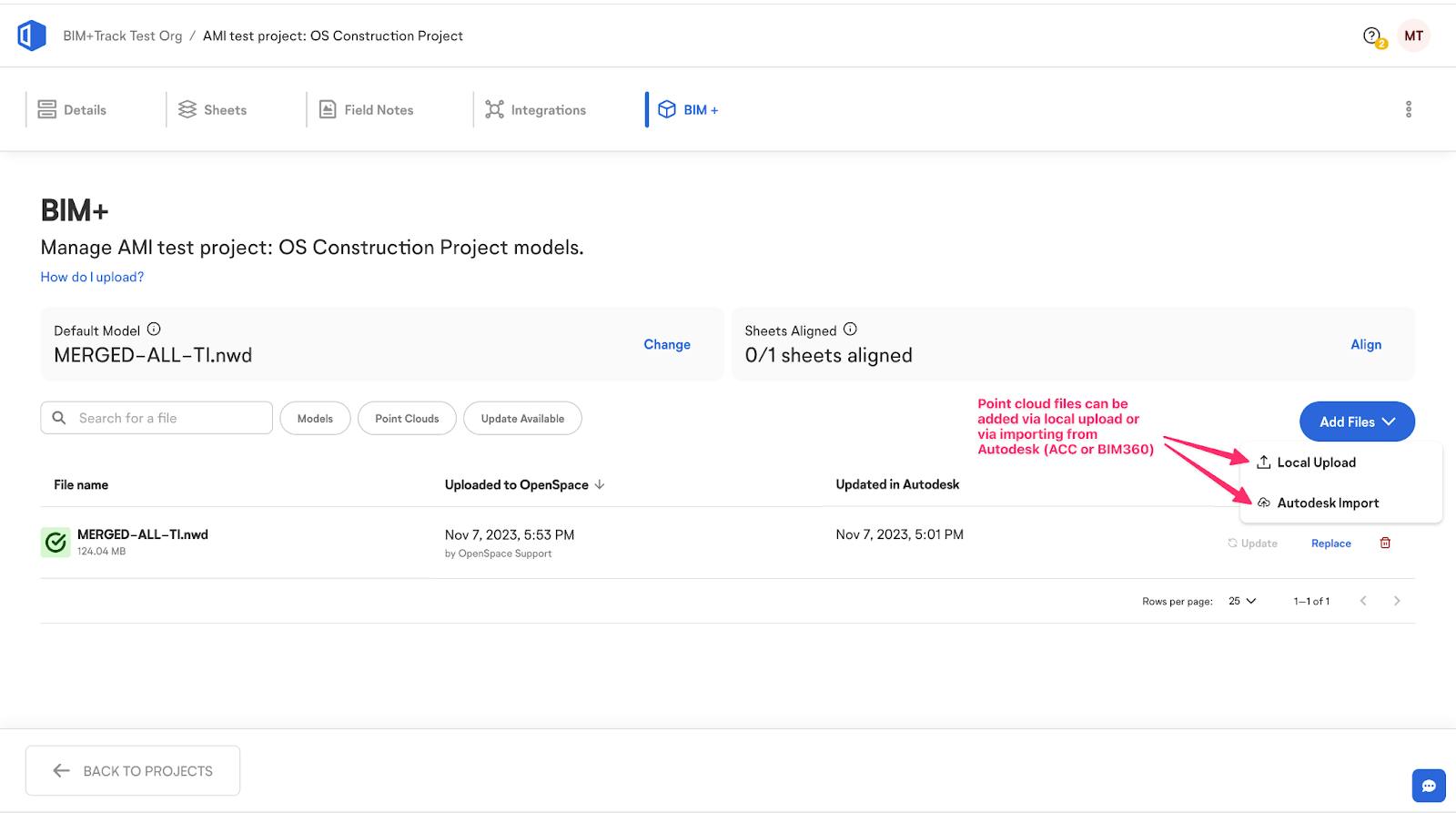

Para cargar datos de nubes de puntos en OpenSpace BIM+, vaya a Configuración del proyecto, seleccione la pestaña BIM+ y haga clic en el menú desplegable Agregar archivos.

Requisitos antes de cargar:

1. Los formatos de archivo compatibles para los datos de nubes de puntos son .rcp y .rcs.
2. El archivo .rcp es necesario para que nuestro visualizador proporcione la información de coordenadas.
3. Si también va a cargar un modelo en el proyecto, el modelo y la nube de puntos deben estar alineados con el mismo sistema de coordenadas antes de cargarlos en OpenSpace. (De lo contrario, podrá verlos en espacios de coordenadas separados en nuestro visualizador, pero no estarán alineados entre sí).
4. Si va a cargar datos de nubes de puntos mediante Autodesk Import, puede seleccionar el archivo .rcp y nuestro sistema incorporará automáticamente los archivos .rcs asociados.
5. Si va a cargar datos de nubes de puntos mediante una carga local, deberá seleccionar manualmente el archivo .rcp y sus archivos .rcs asociados para cargarlos. Nota: Nuestro sistema utiliza la coincidencia de nombres de archivo para vincular los archivos .rcs con su archivo .rcp principal. Esto significa que, si cambia manualmente el nombre del archivo .rcs después de haberlo exportado con su archivo .rcp desde el software de origen (como ReCap), la carga producirá un error de vinculación.

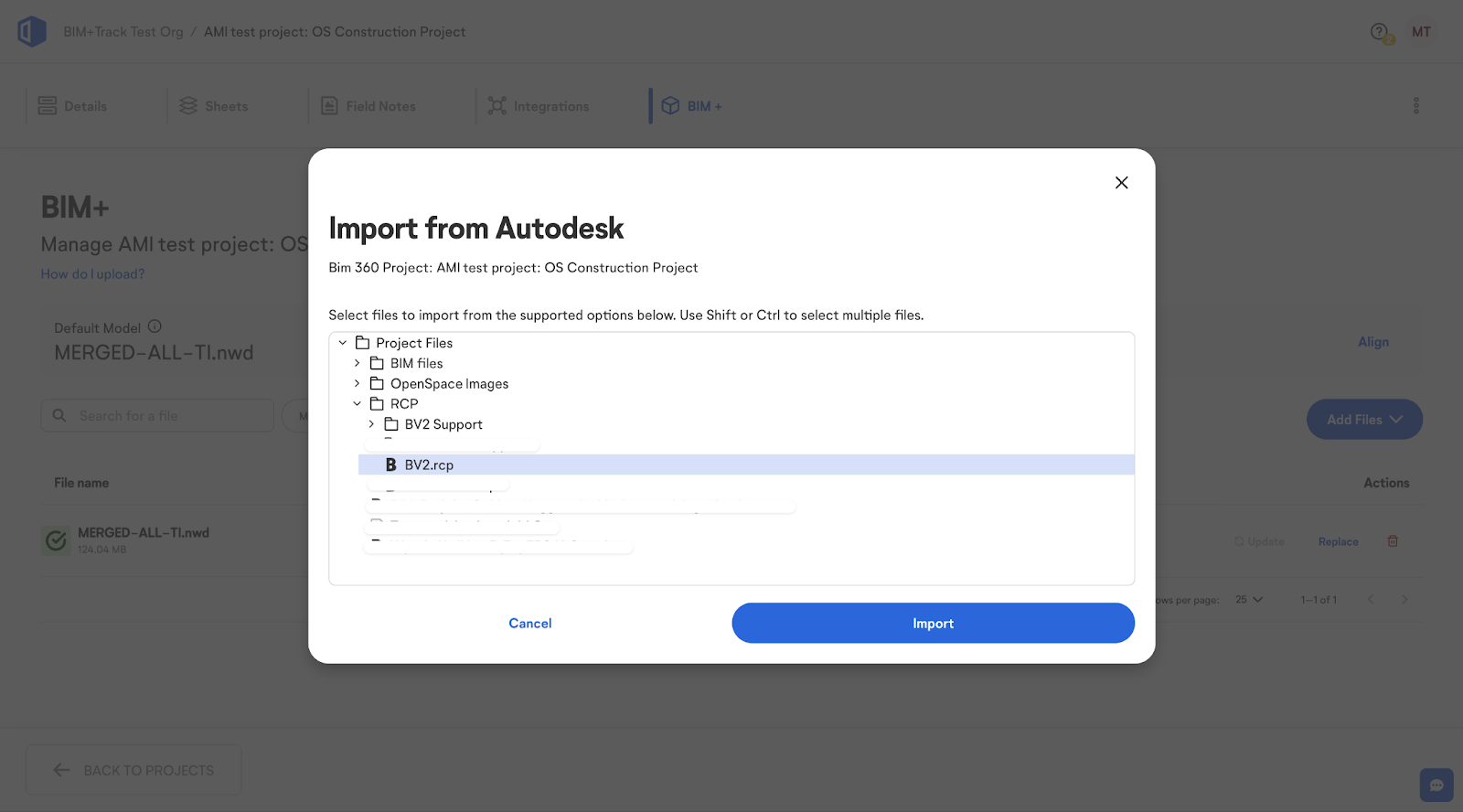

Importación de datos de nubes de puntos desde Autodesk mediante la selección del archivo .rcp:

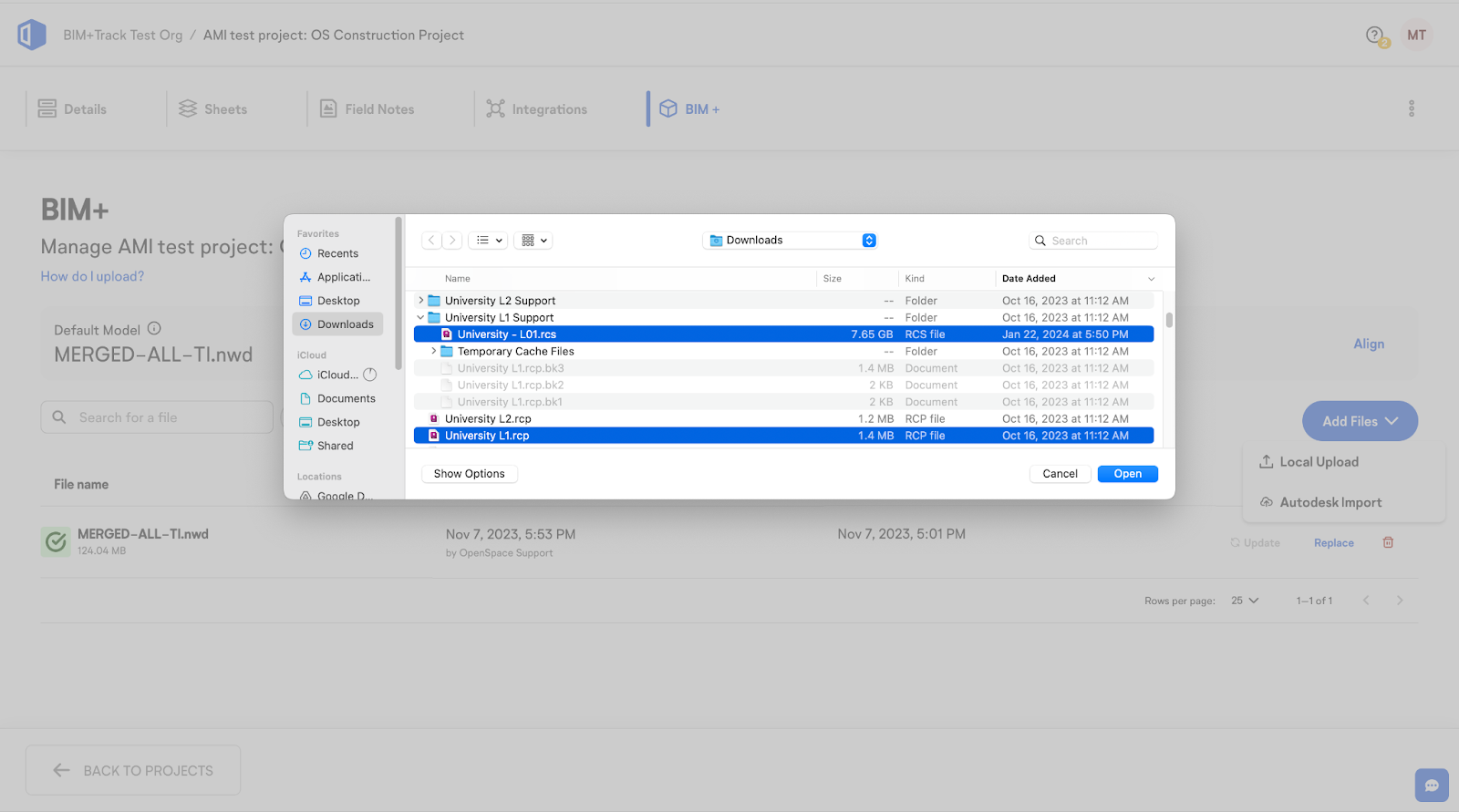

Carga de datos de nubes de puntos desde su unidad local mediante la selección múltiple:

Cómo usar nubes de puntos en BIM Compare

Para ver datos de nubes de puntos en BIM Compare, un Administrador del sitio o Administrador de la organización debe cargar primero un archivo de nube de puntos en formato .rcs mediante 1) una carga local desde su dispositivo o 2) una importación de modelos de Autodesk (consulte la sección anterior para obtener más información).

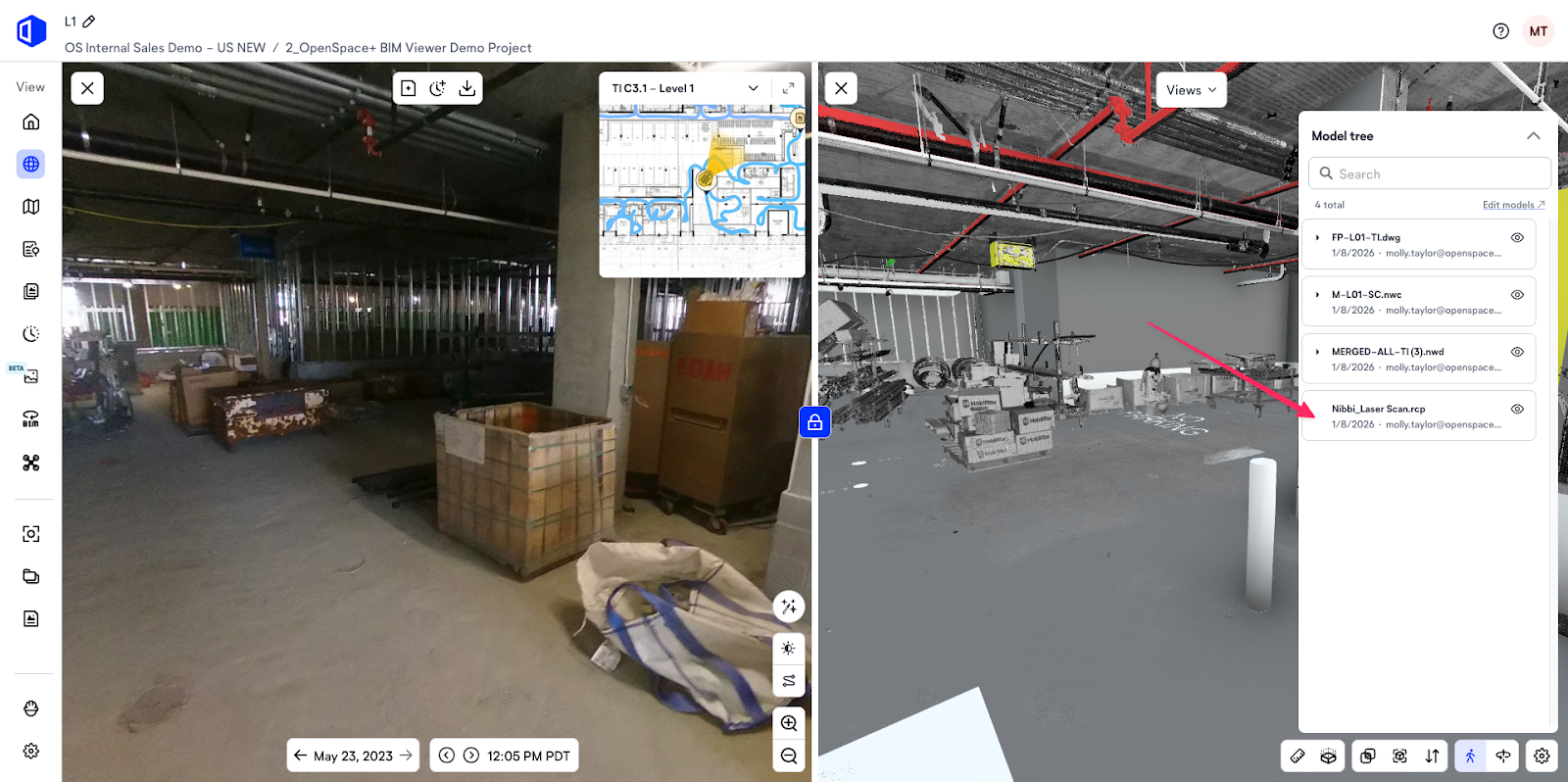

Como se indica en la sección anterior, el archivo .rcp es necesario para que nuestro visualizador proporcione la información de coordenadas. Si también va a cargar un modelo en el proyecto, el modelo y la nube de puntos deben estar alineados con el mismo sistema de coordenadas antes de cargarlos en OpenSpace. Si no se carga el archivo .rcp, los datos .rcs no se ubicarán en el lugar adecuado con respecto al BIM. En el árbol del modelo, se mostrará el nombre de los archivos .rcp para representar todos los archivos .rcs asociados con ese .rcp:

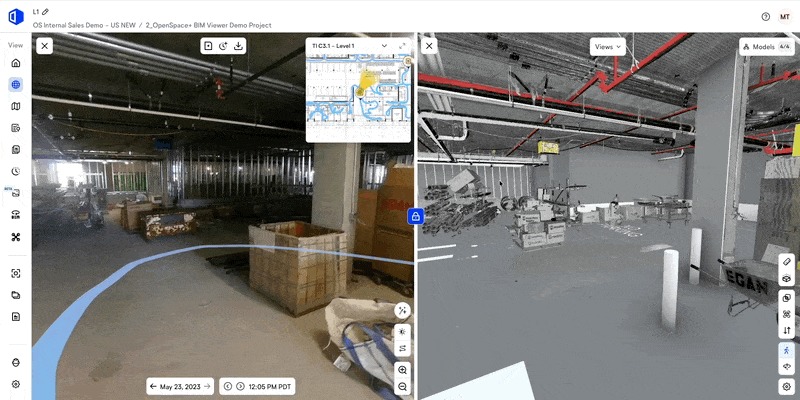

Si ha cargado datos de nubes de puntos y BIM en OpenSpace, o varios grupos de archivos .rcp, todos se cargarán en el visualizador de forma predeterminada cuando cualquier usuario abra BIM Compare (a menos que este comportamiento se haya reemplazado en Configuración del proyecto asociando únicamente modelos específicos con hojas específicas). Para ver la nube de puntos y el BIM juntos en BIM Compare, asegúrese de que todos los archivos necesarios estén visibles en la esquina superior derecha. Cualquier usuario puede crear una Vista guardada para volver fácilmente a este estado de BIM Compare más adelante:

Preguntas frecuentes

¿Existe un límite de tamaño de archivo para cargar datos de nubes de puntos?

• Sí, el límite de tamaño de archivo es de 15 GB para cualquier archivo .rcs individual.
• Si hay varios archivos .rcs asociados con un archivo .rcp y todos se seleccionan para cargar, el tamaño total de los archivos .rcs puede ser de cualquier tamaño, siempre que cada archivo individual sea inferior a 15 GB.
• Póngase en contacto con su representante de OpenSpace si desea solicitar un aumento de este límite.

¿Admiten algún tipo de archivo que no sea .rcp o .rcs?

No. Los datos de nubes de puntos en otros formatos, como .e57 u otros formatos propietarios, normalmente se pueden exportar en formato .rcp y .rcs desde otro software de nubes de puntos.

¿Puedo cargar una nube de puntos en OpenSpace cargando un archivo BIM, como un archivo .nwd, que tenga una nube de puntos incorporada?

No; sin embargo, si esa nube de puntos se ha convertido en una malla antes de importarla al otro software BIM, la malla podrá verse en OpenSpace. Específicamente para los datos de nubes de puntos, el proceso al que se somete un archivo BIM para poder visualizarlo en nuestro visualizador no admite la traducción de nubes de puntos incorporadas en un archivo BIM. Para ver nubes de puntos en OpenSpace BIM+, debe seguir los pasos indicados en este artículo de asistencia.

Si tiene alguna pregunta adicional, póngase en contacto con el equipo de asistencia de OpenSpace en support@openspace.ai.
