セルフサービス BIM とシートの位置合わせ

概要

セルフサービスの BIM シート位置合わせは、OpenSpace のシートを BIM 座標空間にすばやく位置合わせできる、使いやすい機能です。注: BIM Compare を使用するためにセルフサービスの BIM 位置合わせを行う必要はありません。OpenSpace では、少なくとも 1 つのキャプチャがあるすべてのシートに対して BIM の位置合わせが実行されます。

権限

タスク	閲覧者	編集者	サイト管理者	組織管理者
BIM シートの位置合わせ			✓	✓

シートの位置合わせを完了する方法

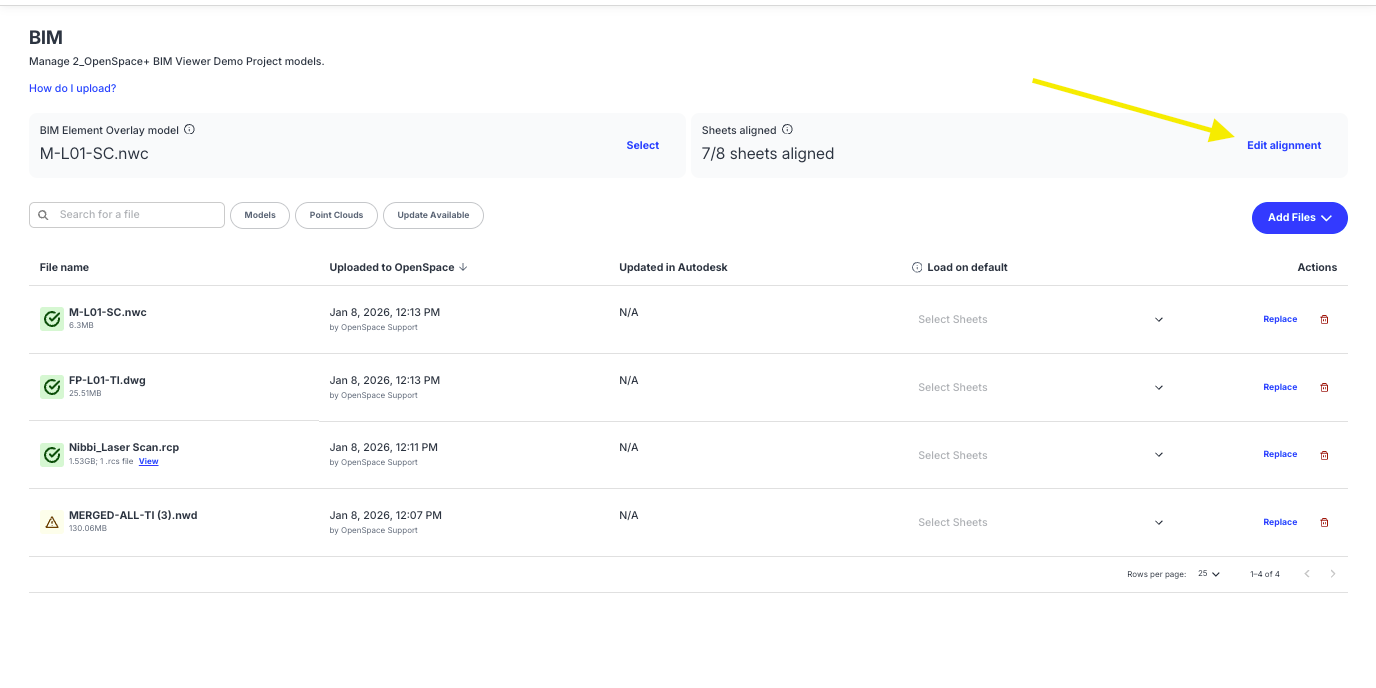

左側のメニューで設定に移動し、上部にあるBIMタブをクリックします。
位置合わせを編集を選択します。

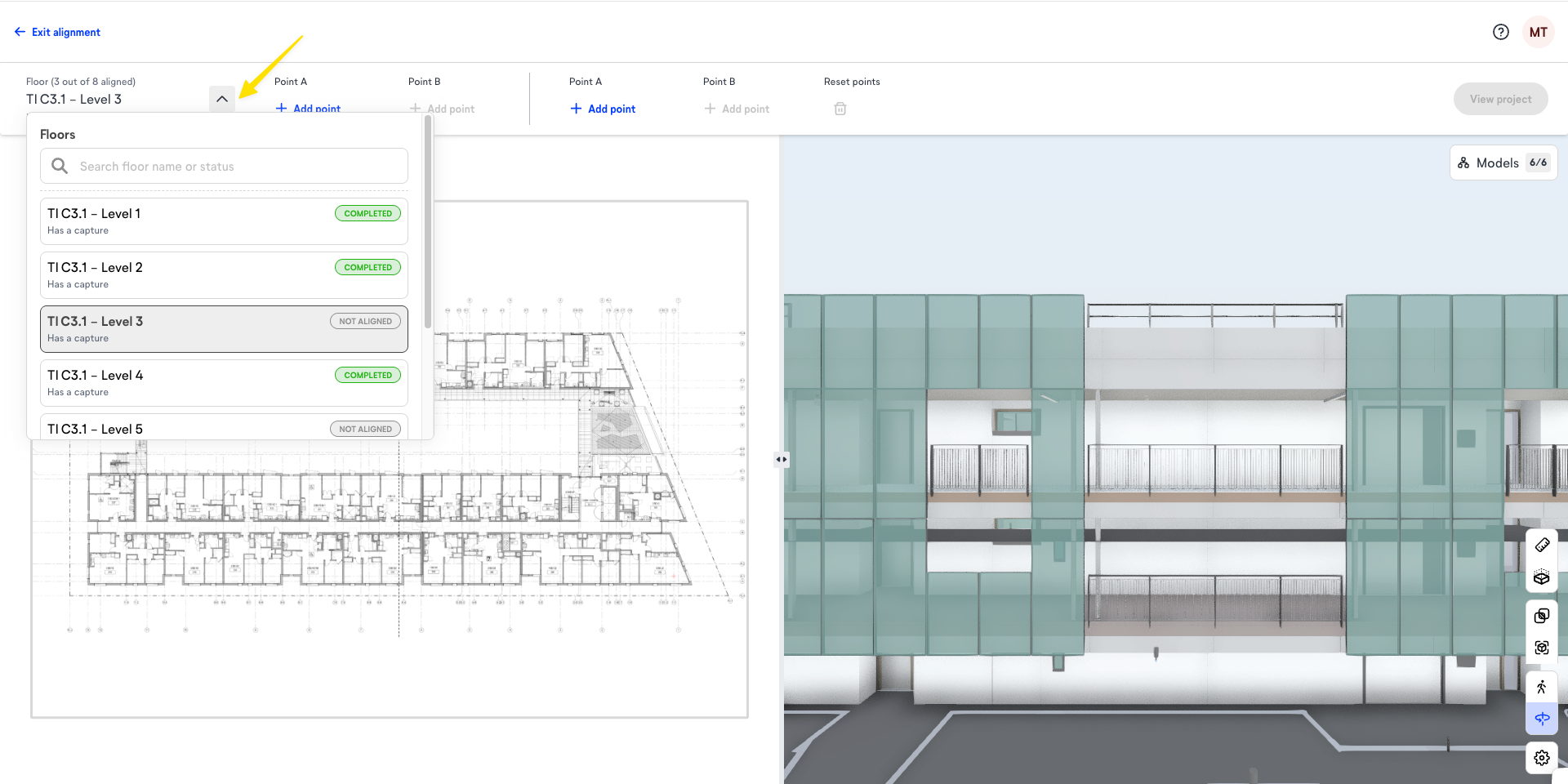

左上隅で、ドロップダウンを使用して位置合わせするフロアを選択します。ドロップダウンでは、キャプチャがあるフロアと、すでに位置合わせされているフロアも確認できます。

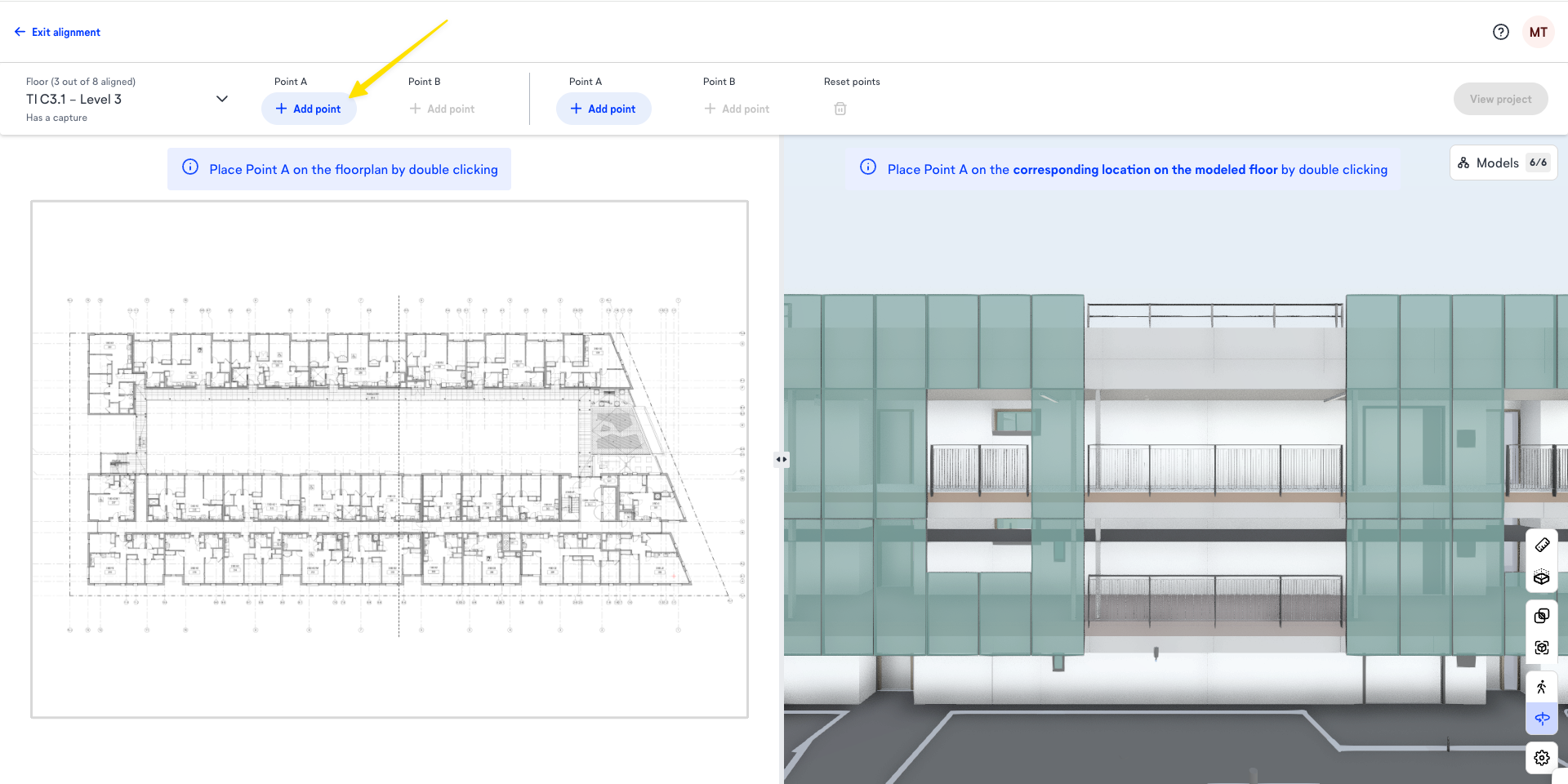

最初のポイントのペア (A) の位置合わせを開始するには、ポイントを追加を選択します。
- ヒント:セクション平面を使用して、位置合わせするフロア図に関連付けられたモデル内の正しいレベルを見つけます。

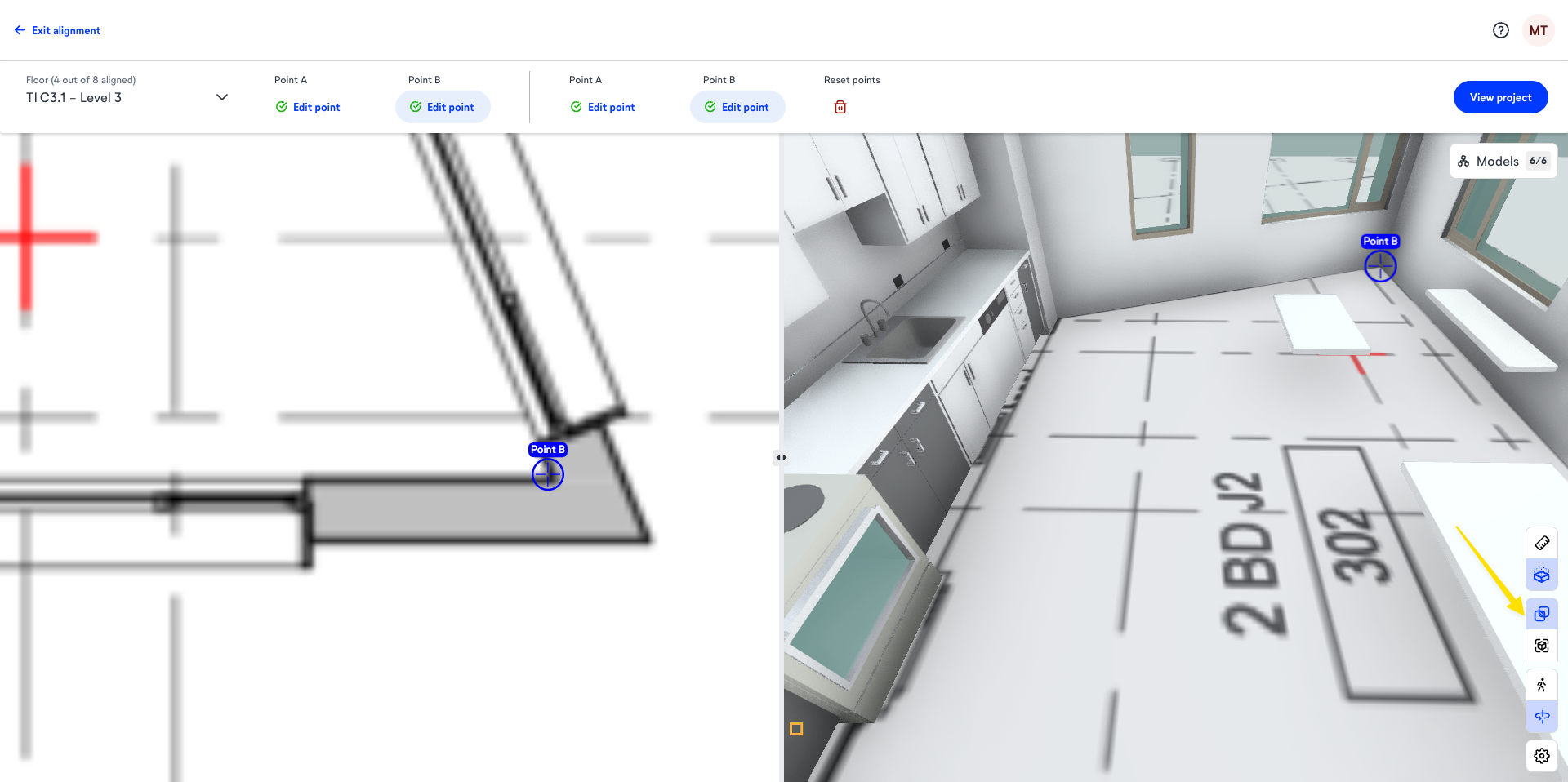

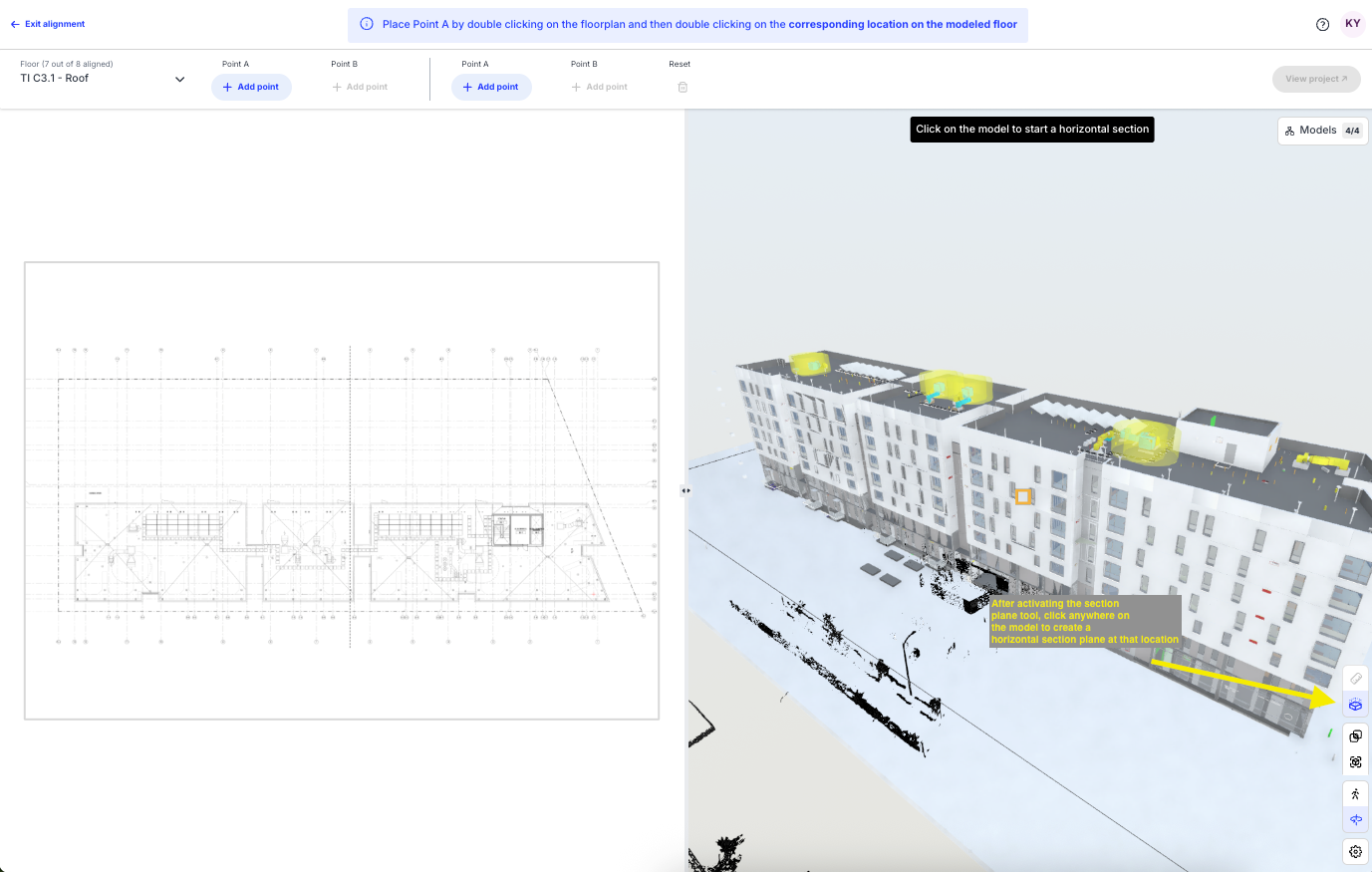

セクション平面ツール:

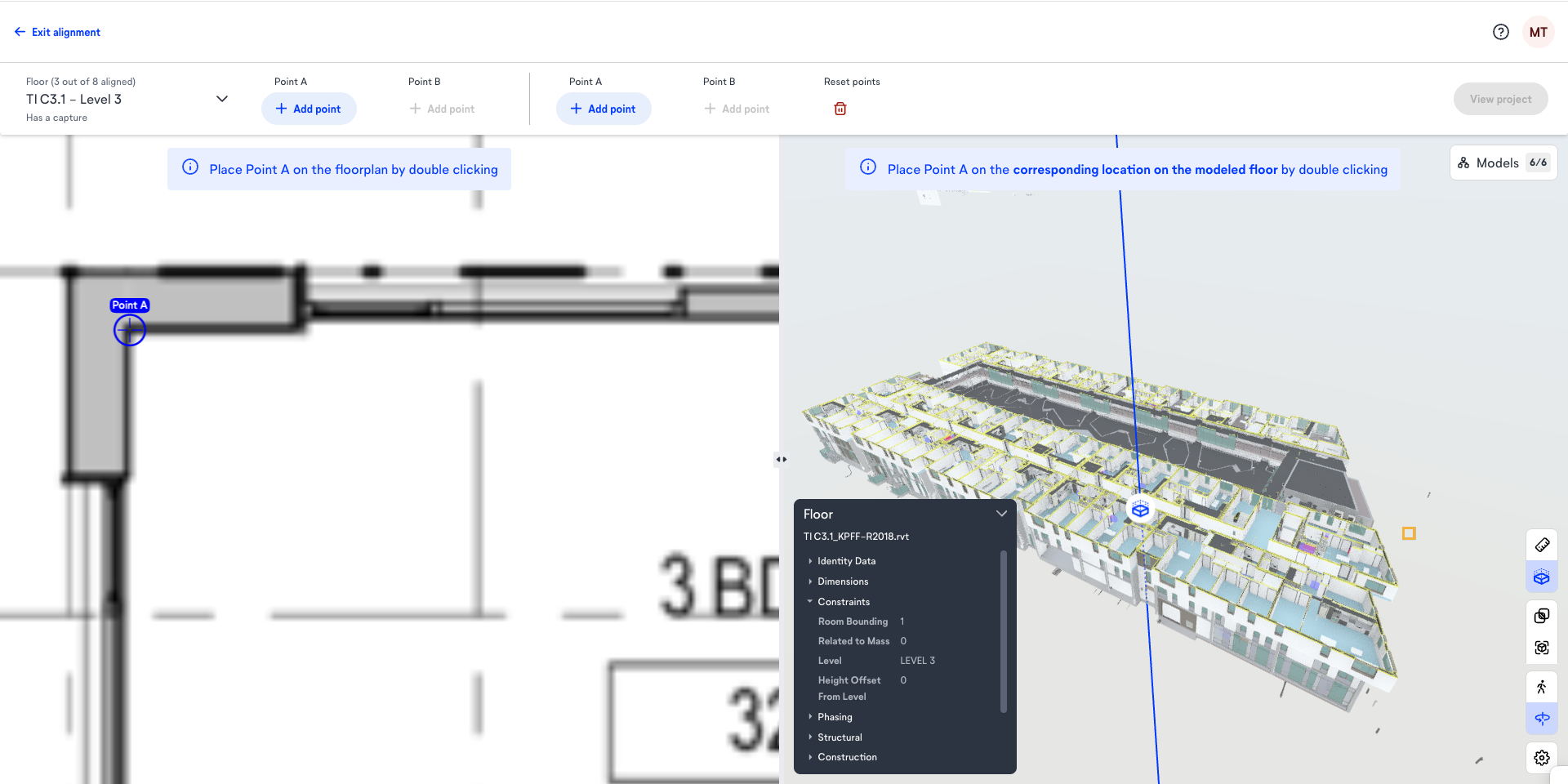

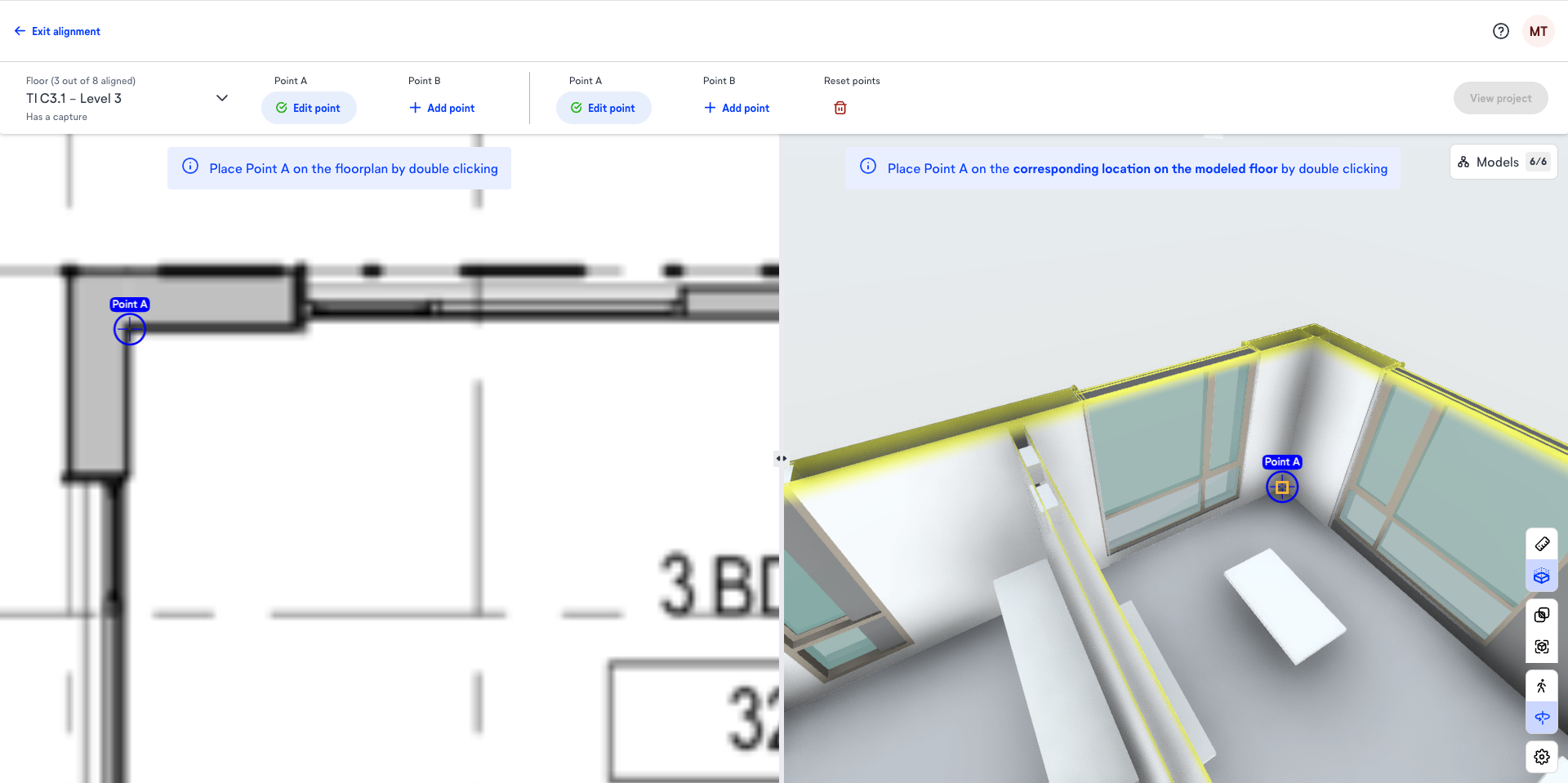

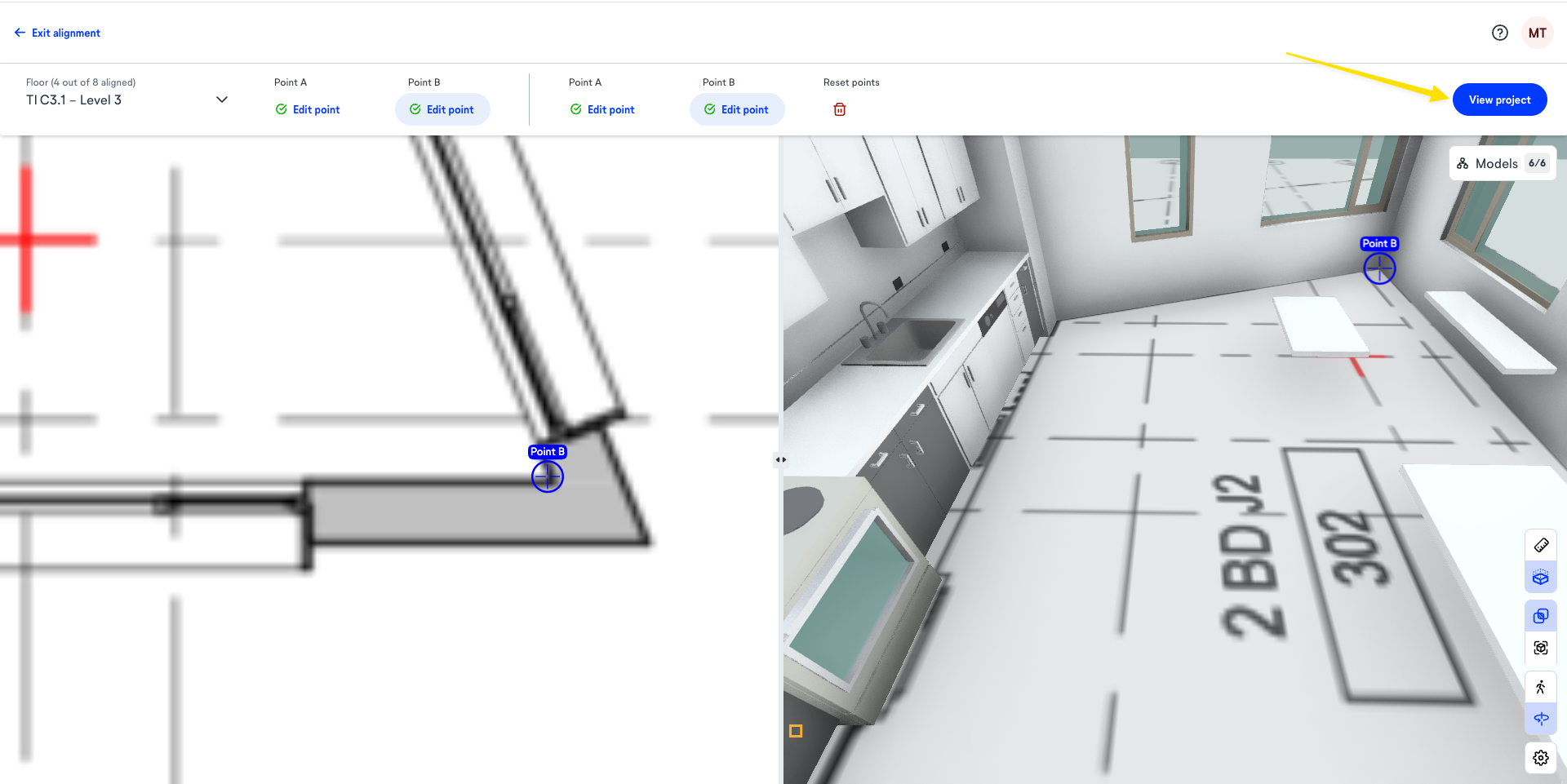

左側のウィンドウペインでダブルクリックし、シート上の特定のポイントを選択します。
- ヒント:
  - 必要に応じて、最初にモデル側から開始できます。

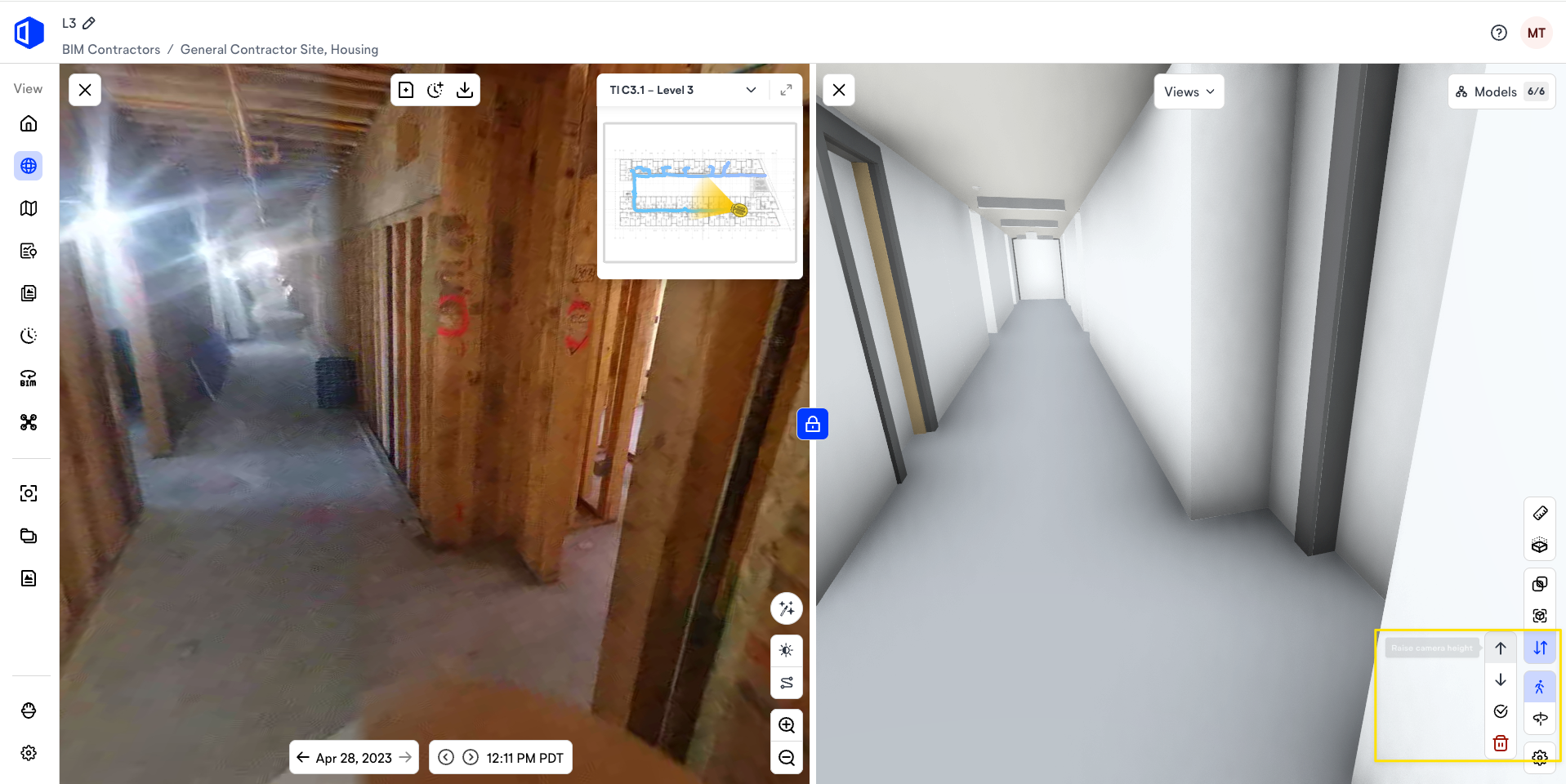

  - 要素を選択し、左下隅にあるプロパティパネルを開いて（下のスクリーンショットを参照）、シートをモデル内の対応するフロアに位置合わせしていることを確認します。
