概要

OpenSpaceのBIM要素オーバーレイは、設置計画、調整、およびコミュニケーションの改善に役立ちます。HVACグリルなどのモデルからアイテムを選択し、現場の画像に配置します。オーバーレイは、作業開始前に空間的な関係性や順序をよりよく理解し、異なるシステムがどのように互いに設置されるかを調整して現場での干渉を防ぐのに役立ちます。BIM要素オーバーレイを使用して関係者を調整し、設置上の課題を予測し、複数のプラットフォームを切り替えることなく調整作業を改善しましょう。

権限

デフォルトモデルの設定

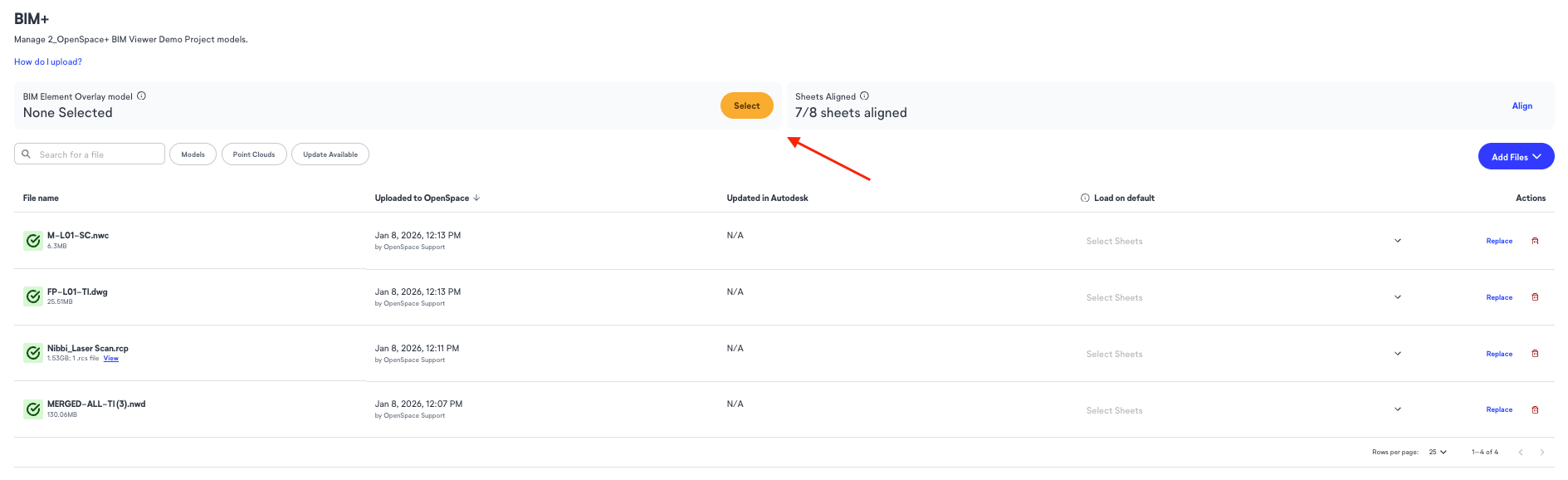

OpenSpaceサイトには複数のモデルをアップロードできますが、BIM要素オーバーレイの位置合わせをサポートするAIモデルを活用するためには、使用するモデルを一つ選択する必要があります。これを「デフォルトモデル」と呼びます。デフォルトモデルを選択できるのはサイト管理者と組織管理者のみです。最良の結果を得るには、主要な建築および構造要素が表示されているモデルを選択してください。なお、点群ファイルはデフォルトモデルに設定できません。

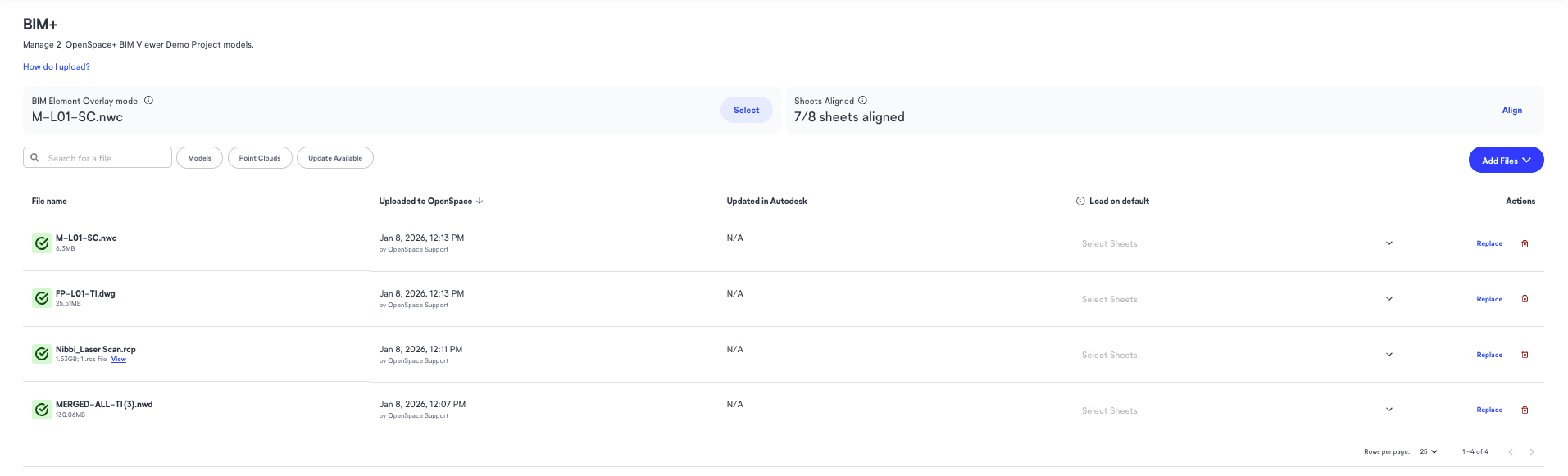

デフォルトモデルを設定した後のプロジェクト設定内のBIM要素オーバーレイタブの表示例はこちらです：

BIM Compareでの要素オーバーレイ方法

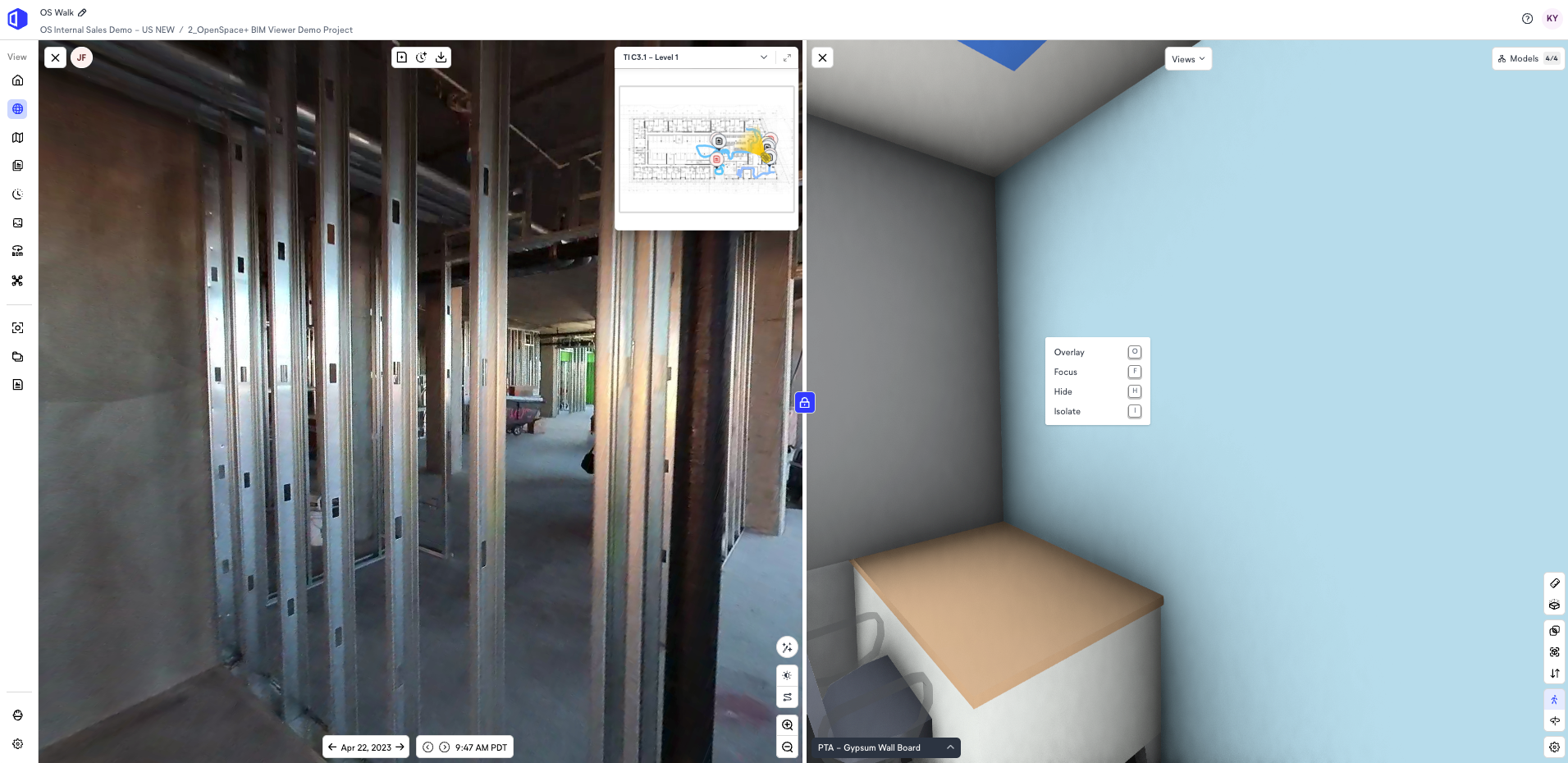

• BIM Compareのモデル側で少なくとも一つのBIM要素を選択し、右クリックします。Overlayなどのオプションが利用可能になります：

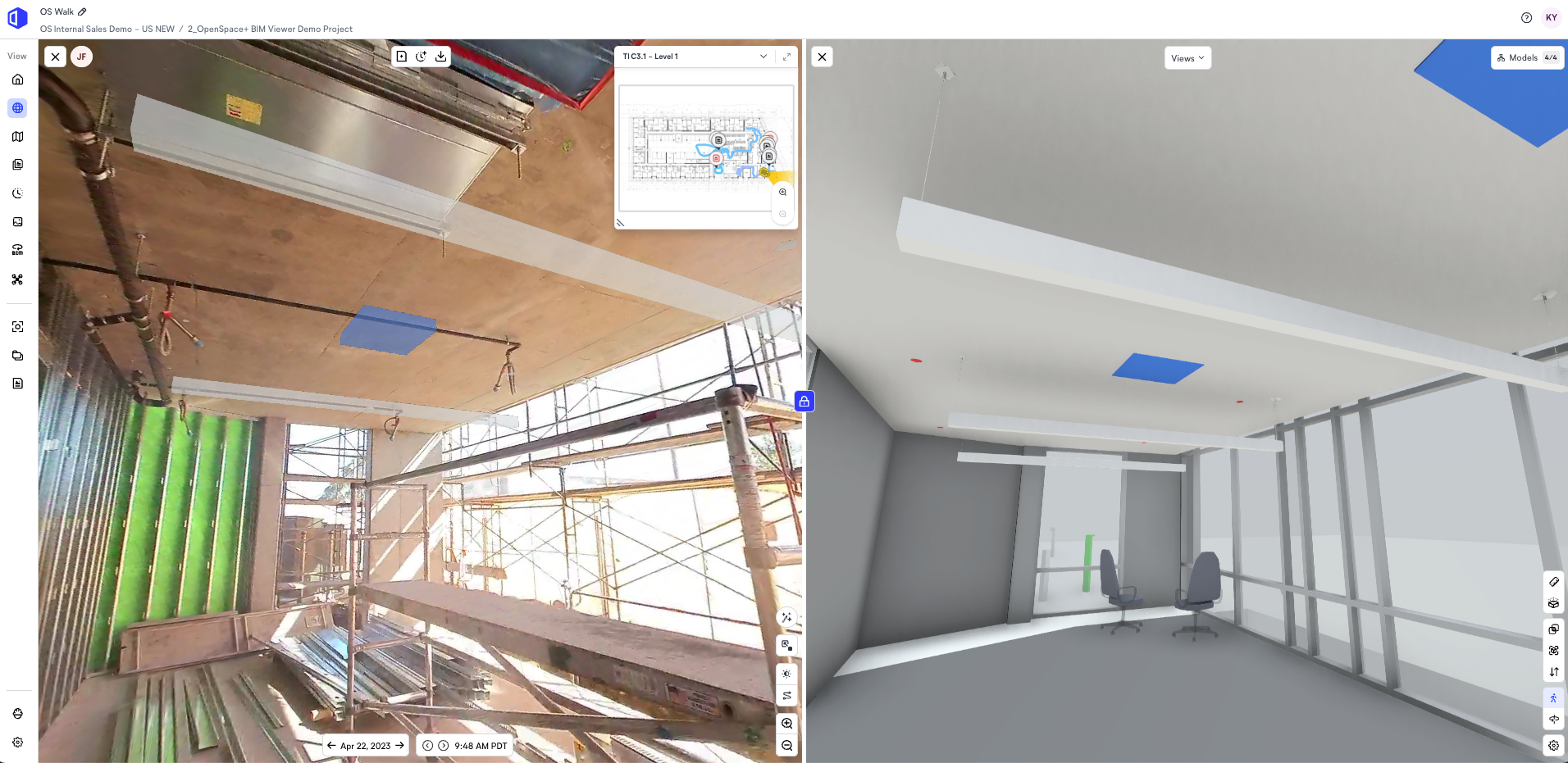

• 天井上にモデリングされた要素にアクセスするには、Hideオプションを使用して天井などのBIM要素を非表示にします。

• 複数のBIM要素を一度に選択するには、Shiftキーを押しながら各要素をクリックし、キーボードのOキーを押すか、右クリックしてOverlayを選択します。

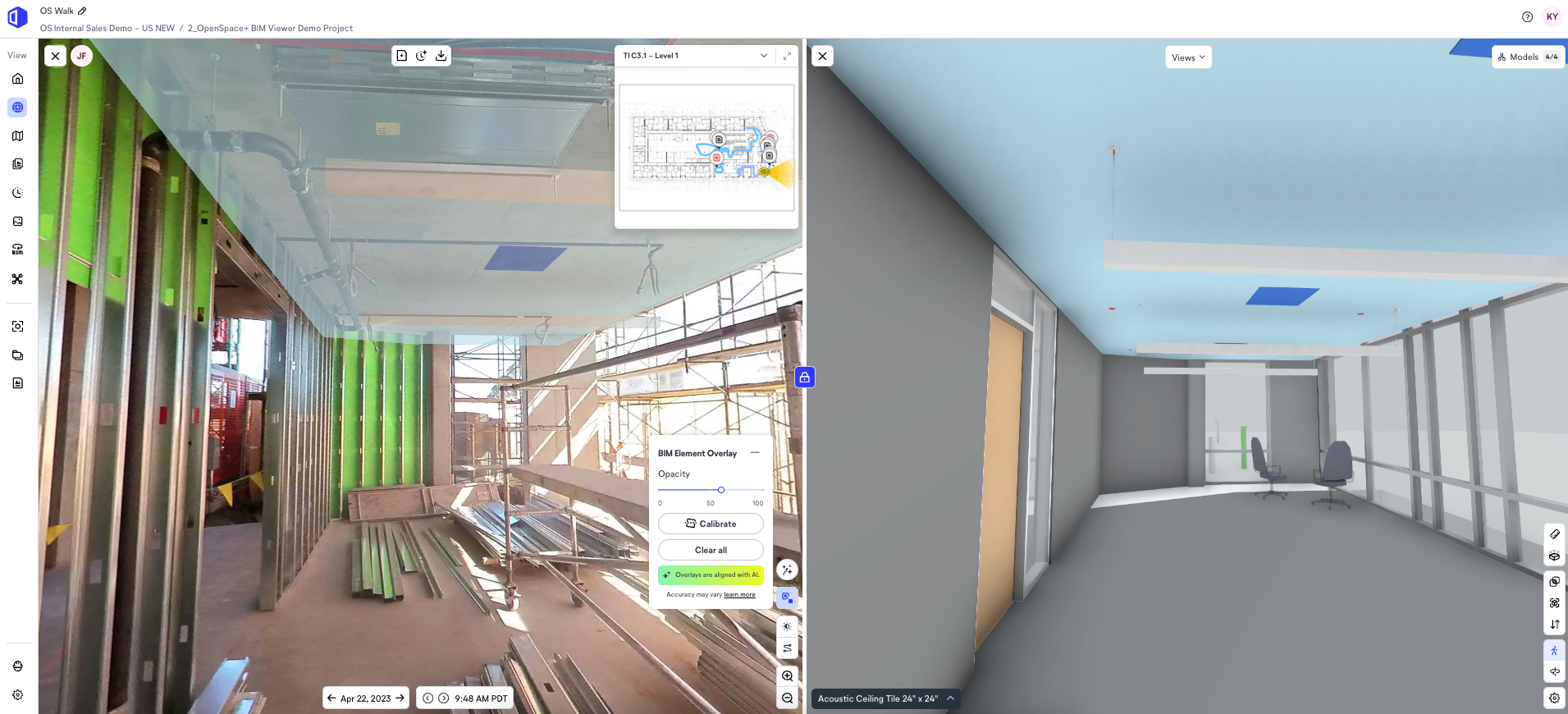

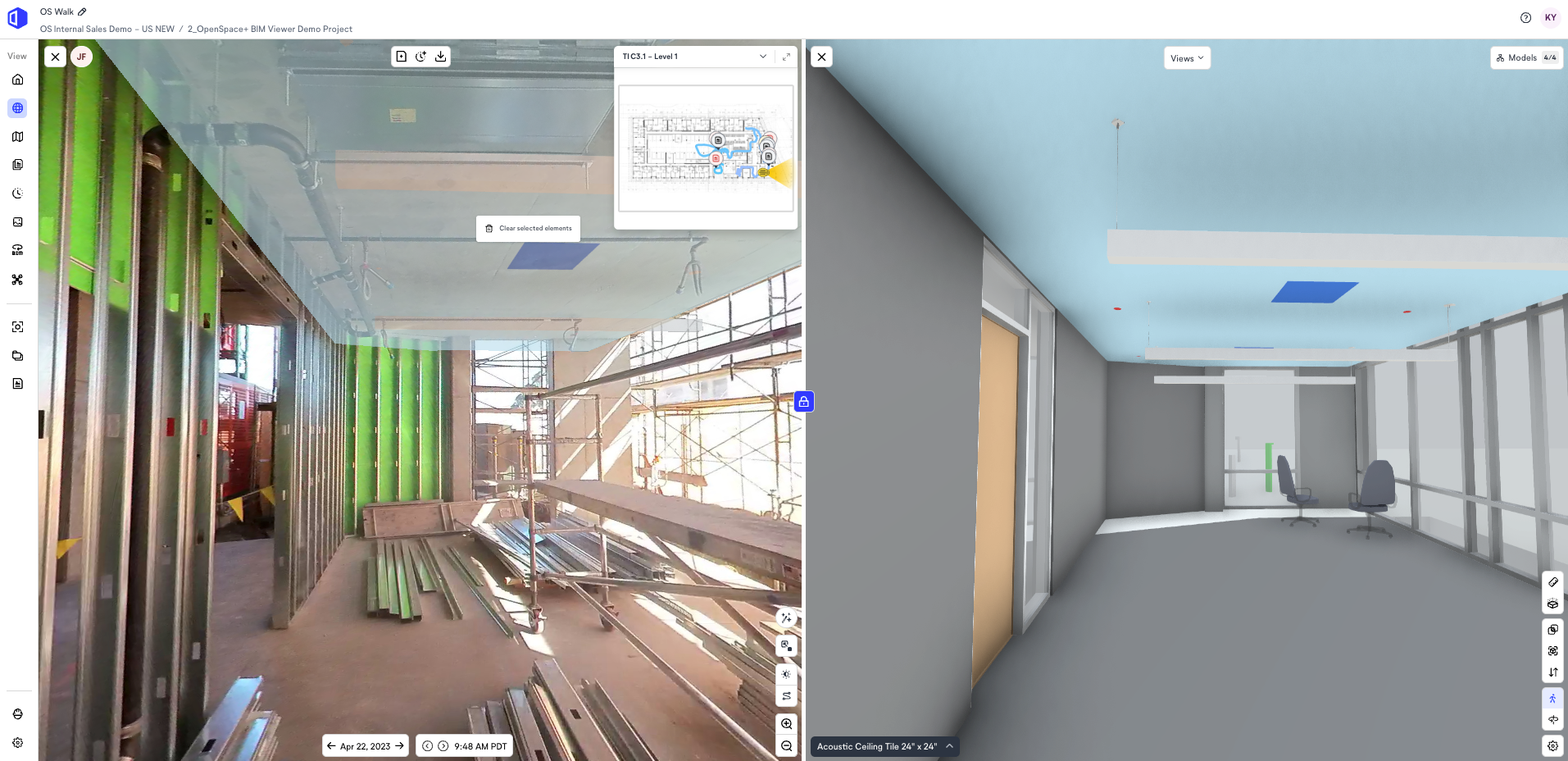

• オーバーレイ後は、異なるフレーム（別の階でも可）に移動しても要素は表示されたままになります。キャプチャ側の要素を右クリックして手動でクリアできます。
  • 注意：オーバーレイの位置合わせ精度はフレームによって異なる場合があります。BIM要素オーバーレイは議論や意思決定の参考として役立つものであり、精密なQA/QCツールではありません。

キャリブレーションツールによる位置合わせの改善

オーバーレイの位置合わせを改善する必要がある場合：

• BIM要素オーバーレイボタンをクリックします。

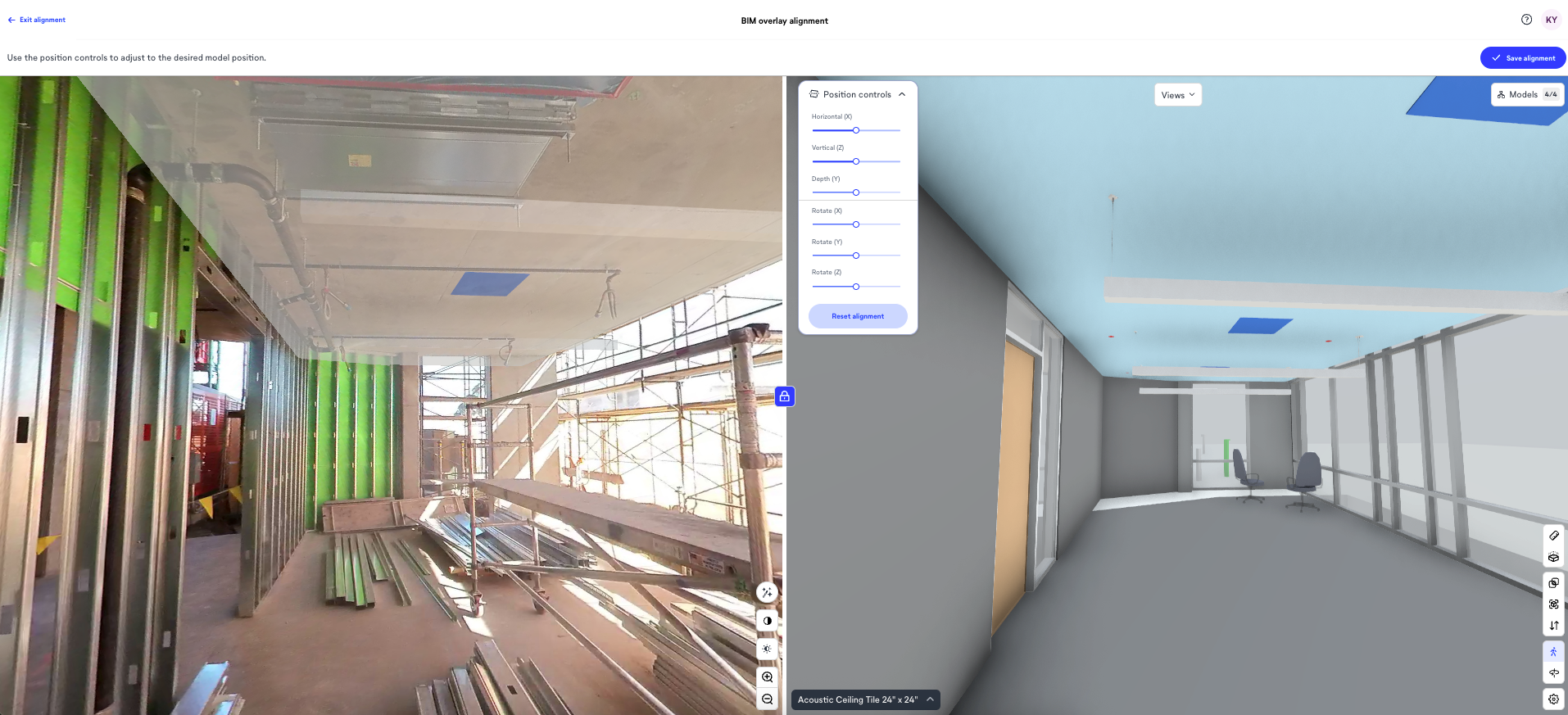

• Calibrateを選択し、位置調整コントロールを使って望ましいモデル位置に調整します。

オーバーレイの共有と保存

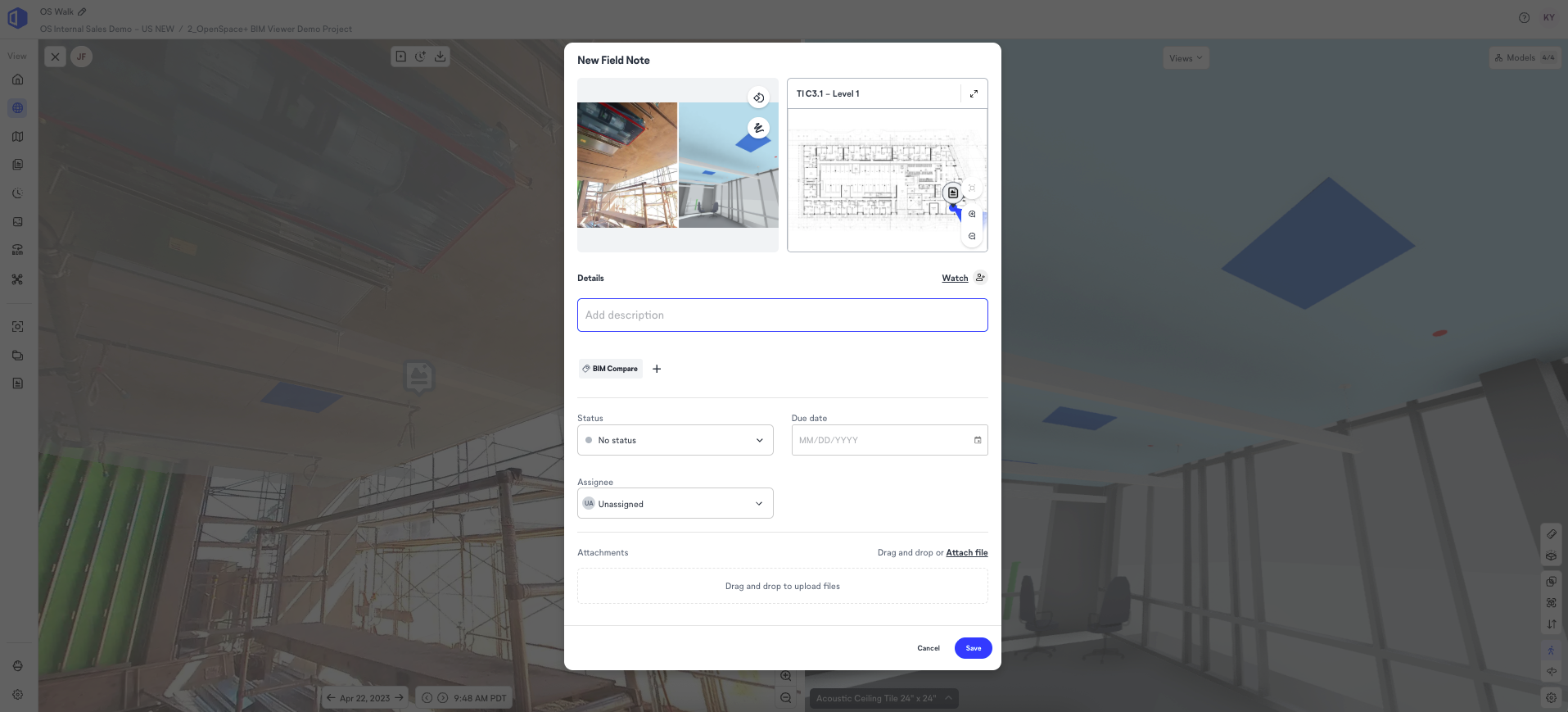

• 共同作業者と共有：現在のオーバーレイビューをキャプチャしてプロジェクトの他のメンバーと共有するために、BIM Compareフィールドノートを作成します。
• 後でオーバーレイに戻る：オーバーレイ設定を後で参照できるように保存ビューを作成します。

よくある質問

キャリブレーションツールを試しましたが、位置合わせが思ったほど正確になりません。なぜですか？

この機能のためにキャプチャがAI処理を経ていない場合、初期のBIM Compare位置合わせがオーバーレイビューで目立ってずれていることがあります。より良い位置合わせを得るために、3組以上のポイントを使用してみてください。追加のサポートが必要な場合は、OpenSpace担当者またはOpenSpaceサポートチームにお問い合わせください。

BIM要素オーバーレイの精度はどの程度期待できますか？許容範囲は定義されていますか？

精度は複数の条件に依存します。キャプチャのベストプラクティス（認識可能な視覚的特徴の十分なカバー、強い照明条件、キャプチャ処理前のプロジェクト設定での適切なデフォルトモデルの割り当て）を守ると、BIM要素オーバーレイの要素精度は実際の位置に対して通常、X、Y、Z各方向で0.24メートル以内、視線方向で2度以内となります。この範囲を超える例は通常、これらの条件のいずれかを満たしていません。

オーバーレイされたBIM要素が正しい位置に思ったほど近くありません。なぜですか？

オーバーレイ位置合わせの精度に影響を与える要因はいくつかあります：

• キャプチャ前に適切なデフォルトモデルが設定されておらず、AI位置合わせアルゴリズムが実行されていない。
• キャプチャ条件が対応するBIMビューと十分に類似しておらず、AIアルゴリズムの効果が低下している。
• キャプチャ中に大幅な標高変化があった（特に土木プロジェクトで一般的）ため、オーバーレイのZ高さ精度に悪影響が出ている。

これらの要因が当てはまる場合は、手動キャリブレーションツールを使って特定フレームの位置合わせ精度を改善してください。

その他ご質問がありましたら、support@openspace.ai のOpenSpaceサポートチームまでお問い合わせください。
