複数のモデル

概要

AEC 業界では、標準的なプロセスや成果物の一部として BIM モデリングの導入が進むにつれ、モデルのサイズと複雑さが大幅に増加しています。OpenSpace では、同じ座標空間上にあるモデルであれば、OpenSpace プロジェクトに必要な数だけアップロードできます。この機能を使用すると、プロジェクトにモデル一式をアップロードすることもできます（まず Navisworks などのプログラムでモデルを統合し、統合された単一の NWD ファイルのみをアップロードする必要はありません）。大きな NWD ファイルは、デスクトップの BIM ビューアーのパフォーマンスに影響を与える可能性があります。リンクされたソースファイルを OpenSpace に直接アップロードすることで、BIM Compare に読み込む必要のあるモデルだけを選択でき、パフォーマンスを向上できます。

注：

• モデルの読み込み対象として選択した設定を保存し、BIM Compare のプルダウンメニューからその状態に戻せる保存済みビュー機能について説明します。
• 単一の NWD ファイルを引き続きアップロードする場合は、BIM Compare の設定サポート記事をご覧ください。

権限

複数のモデルをアップロードする方法

1. ローカルの OpenSpace ウェブサーバーにログインします。
2. プロジェクトを選択し、左側の列で「設定」を選択します。
3. BIM タブをクリックします。

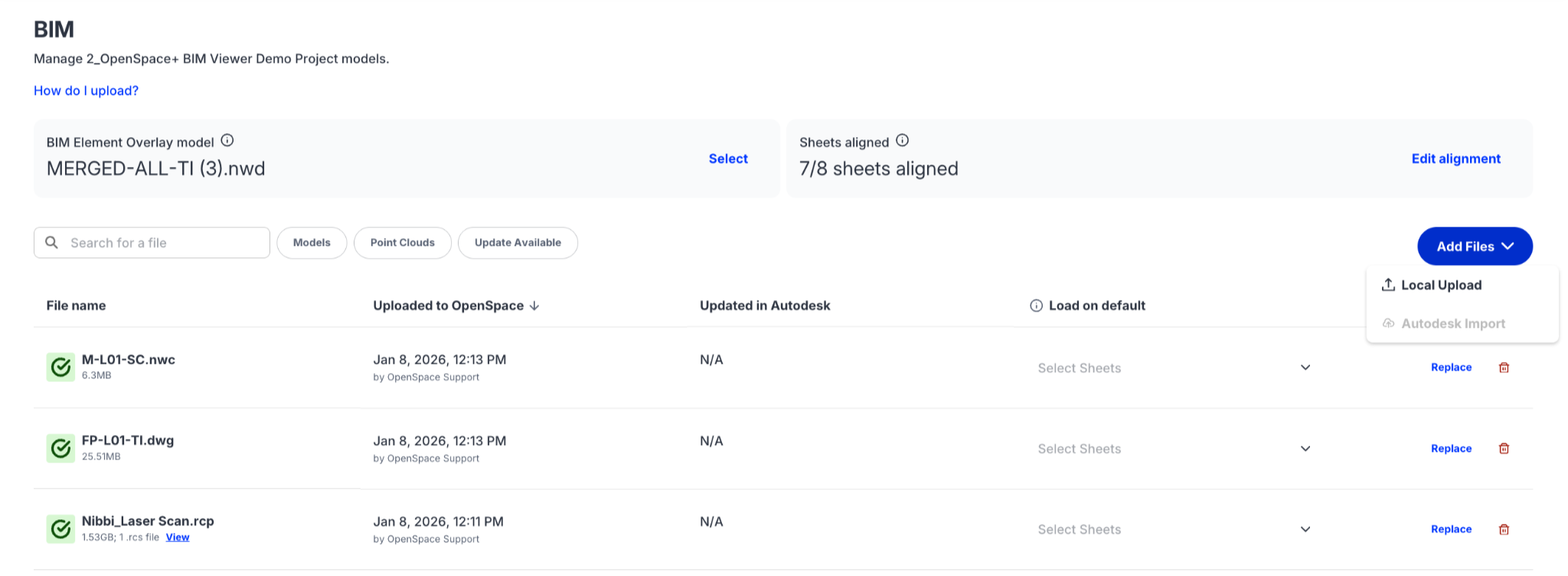

4. ローカルドライブから、または Autodesk モデルのインポートを使用してモデルをアップロードします。

Revit モデル内のリンクファイル

Revit モデルを使用してローカルでアップロードする場合は、中央モデルであっても、Revit モデル内のリンクファイルは Revit ファイル自体には存在しないことに注意してください。そのため、リンクファイルを含む Revit モデルをローカルドライブから OpenSpace にアップロードしても、リンクファイルは BIM ビューアーに表示されません。Revit モデルが Autodesk のRevit Cloud Worksharingでホストされている場合は、Autodesk モデルのインポート機能を使用してリンクファイルをインポートし、OpenSpace ですべてのファイルを表示できます。

複数のモデルを使用する方法

1. OpenSpace にログインし、プロジェクトを選択します。

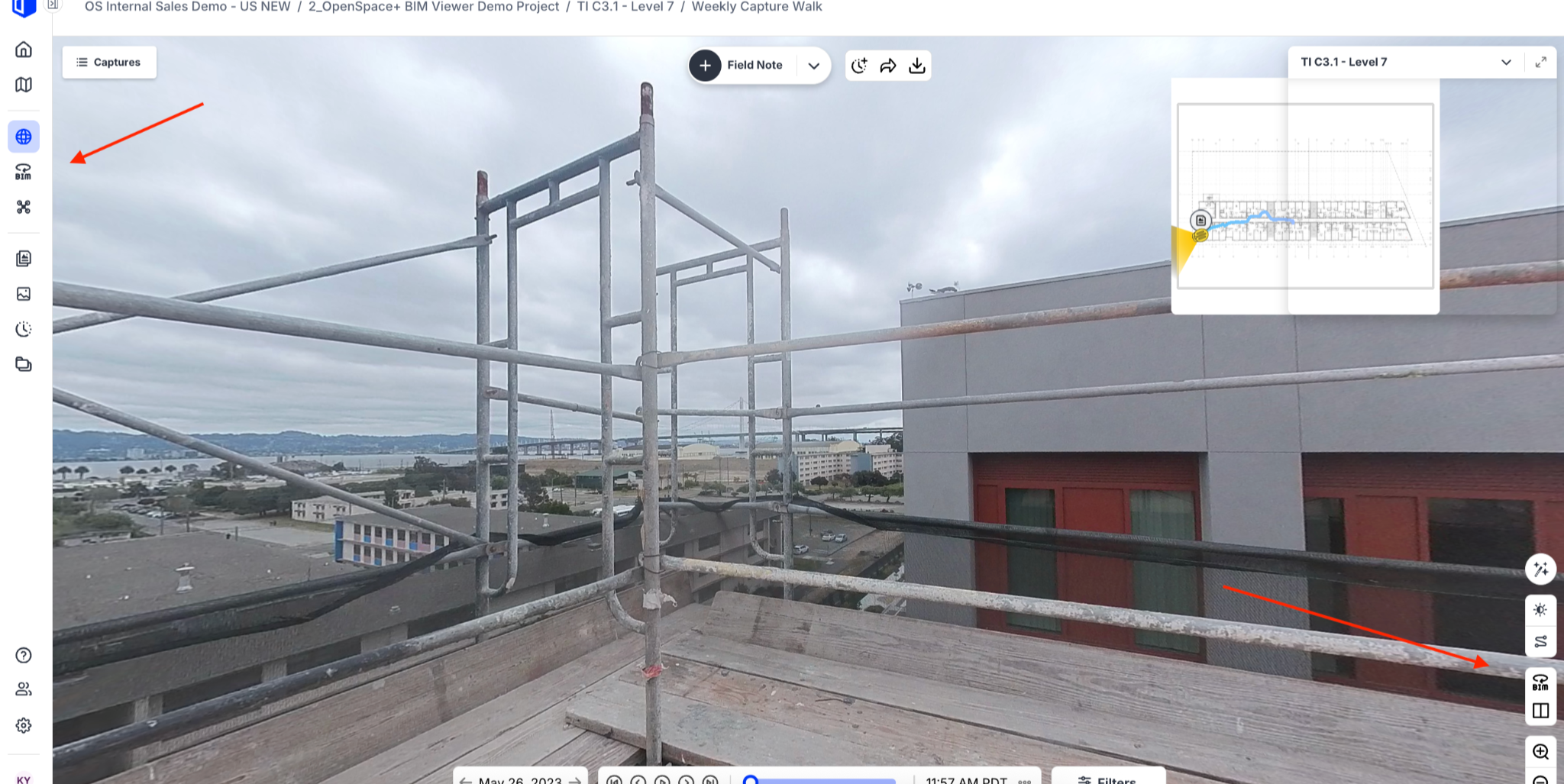

2. BIM Compare には、OpenSpace サイトの左側のナビゲーションからアクセスできます。または、キャプチャビューから右下隅の BIM アイコンを選択します。

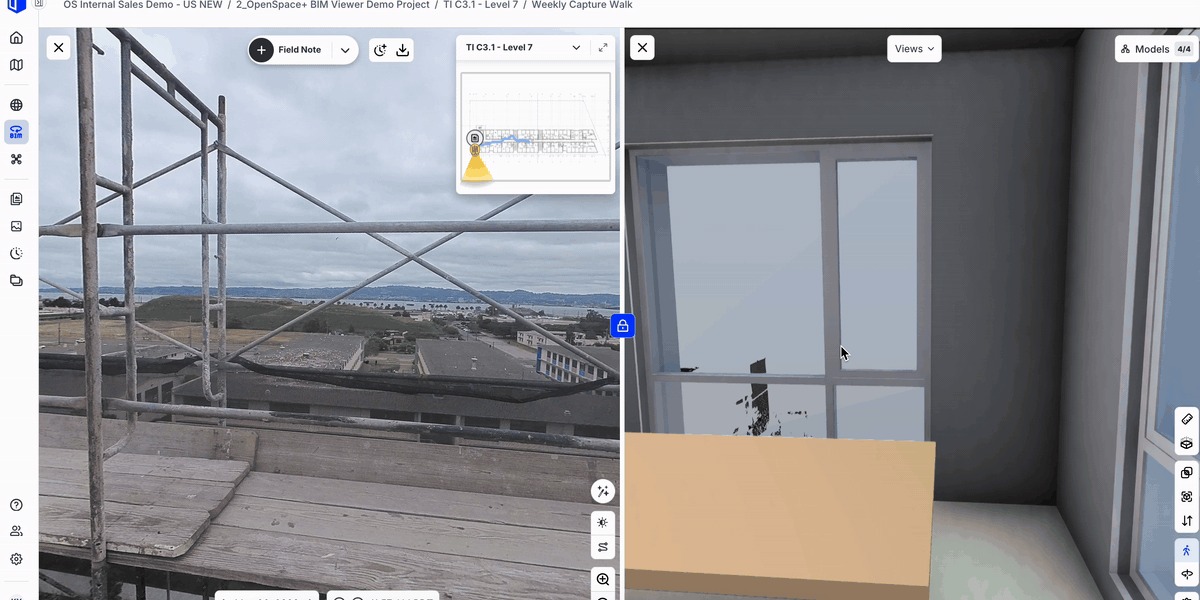

3. BIM Compare を開くと、正常にアップロードおよび処理されたすべてのモデルがデフォルトで読み込まれます。読み込むモデルを変更するには、右上隅の モデルツリー を使用します。必要に応じてモデルのオンとオフを切り替えます。



モデルのデフォルトシートを設定する方法

サイト管理者と組織管理者は、どのシートにどのモデルをデフォルトで読み込むかを変更できます。

1. ローカルの OpenSpace ウェブサーバーにログインします。
2. プロジェクトを選択し、左側の列で「設定」を選択します。
3. BIM タブをクリックします。

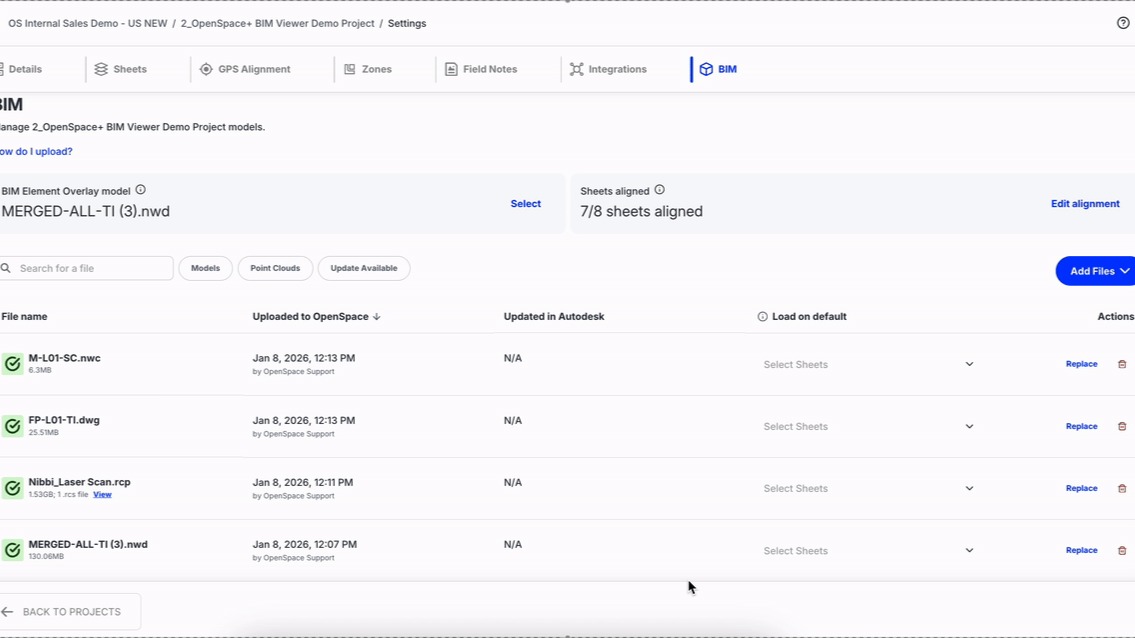

4. モデルのアップロードが正常に完了すると、デフォルトで読み込む 列が表示されます。
5. ドロップダウンから 1 つ以上のシートを選択します。
   • 注： シートを選択してドロップダウンメニューの外をクリックすると、選択内容が自動的に保存されます。

よくある質問

プロジェクトに複数のモデルをアップロードした後、BIM Compare を開くとどのモデルが読み込まれますか？

サイト管理者または組織管理者がデフォルトモデルを設定している場合は、そのモデルが BIM Compare を開いたときに読み込まれます。デフォルトモデルが設定されていない場合は、サイトに正常にアップロードされたすべてのモデルが BIM Compare を開いたときに読み込まれます。

• ヒント： OpenSpace プロジェクトのすべてのユーザーは、希望するモデルの表示設定で保存済みビューを作成し、後でそのビューに戻ることができます。

どの BIM ファイル形式がサポートされていますか？

互換性のあるファイル形式の一覧はこちらをご覧ください。サポートされていないファイル形式をアップロードまたはインポートした場合、または無効な点群を選択した場合は、ステータスウィンドウでこれらのエラーが通知されます。

複数のモデルをアップロードする場合、ファイルサイズの上限はありますか？

OpenSpace には最大 4 GB のモデルをアップロードできます。サイトには必要な数だけモデルをアップロードできます。上限はありません。

フロアごとに個別のモデルをアップロードできますか？

はい。OpenSpace にアップロードする前に、アップロードするすべてのモデルが同じ座標系上にあれば可能です。

すでにシートに位置合わせされたモデルがあるプロジェクトに追加のモデルをアップロードした場合、シートの位置合わせはどうなりますか？

新しくアップロードした複数のモデルが統合モデルと同じ座標空間上にある場合、シートの位置合わせは同じになり、再度位置合わせする必要はありません。新しくアップロードした複数のモデルが同じ座標空間上にない場合は、シートの位置合わせが必要になります。

OpenSpace は Autodesk のすべてのモデルの位置合わせに、内部原点、基点、共有座標／ジオリファレンスのどの方法を使用しますか？また、この選択は排他的ですか。つまり、一部のモデルを共有座標で位置合わせし、他のモデルを内部原点または基点で位置合わせできますか？

共有座標を確立するためにどの方法（内部原点、基点、共有座標）が使用されているかにかかわらず、これらの方法のいずれかが使用されていれば、複数のモデルは相互に正しく位置合わせされた状態で OpenSpace に取り込まれます。選択は排他的ではありません。つまり、一部のモデルを共有座標で位置合わせし、他のモデルを内部原点または基点で位置合わせできます。

モデルをアップロードした後、OpenSpace でモデル同士の相対的な位置を手動で変更できますか？

現在、手動での位置合わせはできません。すべてのモデルが同じ座標系上にある必要があります。BIM オーサリングプログラムを使用して、モデルを同じ座標系に位置合わせする必要があります。

その他のご質問がある場合は、OpenSpace サポートチーム（support@openspace.ai）までお問い合わせください。
