OpenSpace に BIM をアップロードする

概要

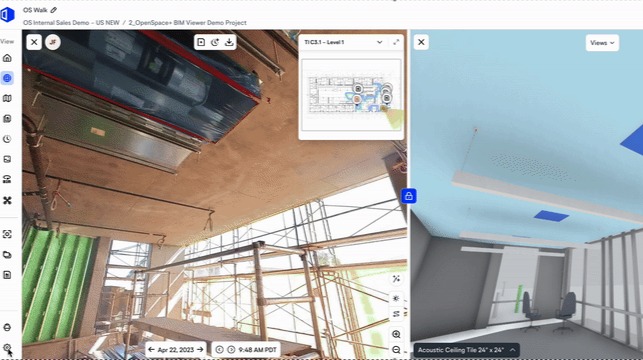

この記事では、デスクトップで OpenSpace プロジェクトに BIM（Building Information Modeling）モデルをアップロードする方法について説明します。アップロードした BIM モデルは、位置合わせ、干渉検出、プロジェクトの 3D ナビゲーションに使用できます。モデルをアップロードすると、プロジェクトデータを一元管理でき、チームは OpenSpace 内で最新の設計情報を直接参照できます。

権限

BIM モデルをアップロードするには、次の権限が必要です。

前提条件

• サポートされている形式（.rvt（Revit）、.ifc、.nwd）の BIM モデルファイルがあること。
• プロジェクトへの Site Admin または Org Admin のアクセス権があること。
• OpenSpace でプロジェクトが作成され、少なくとも 1 件のキャプチャがアップロードされていること。
• BIM ファイルのサイズが 4 GB 未満であること。4 GB を超えるファイルは、アップロード前に 4 GB 以下に縮小する必要があります。
  • ヒント：最適な結果を得るには、未使用のファミリを削除し、未使用の要素をパージして、可能な限りファイルサイズを小さくすることで、アップロード前に BIM モデルを簡素化および最適化してください。

BIM モデルをアップロードする方法

• プロジェクトにアクセスする

  • デスクトップで OpenSpace にログインします。
  • メインダッシュボードからプロジェクトを見つけてクリックします。
• BIM のアップロードに移動する
  • 左側のナビゲーションパネルで、Project Settings をクリックします。
  • BIM タブを選択します。
  • Local Upload ボタン、または Add Files、続いて Local Upload をクリックします。
• ファイルをアップロードする
  • アップロードダイアログで BIM ファイルを見つけるか、BIM ファイルをアップロード領域にドラッグ＆ドロップします。
  • コンピューターから .rvt、.ifc、または .nwd ファイルを選択します。
  • ダイアログに表示されるファイル名とサイズを確認し、正しいファイルが選択されていることを確認します。
  • Open をクリックして開始します。
• アップロード状況を確認する
  • ファイルの準備中は、BIM タブの Status 列に Processing と表示されます。
  • 完了すると、ステータスが Ready to Use に更新されます。ファイルサイズによっては数分かかる場合があります。
  • モデルが位置合わせのキューに入ると、メール通知が届きます。OpenSpace は、キャプチャが存在するシートにモデルを位置合わせします。この位置合わせにかかる時間は通常 1～24 時間です。より迅速な位置合わせを希望する場合は、support@openspace.ai または担当のカスタマー担当者にお問い合わせください。

注：ファイルのアップロード中は、処理が中断される可能性があるため、ブラウザを閉じたり、ページから移動したりしないでください。

BIM モデル情報を表示する

各モデルについて、Project Settings の BIM タブで次の詳細を確認できます。

• Timestamp：モデルがアップロードされた日時。
• Uploader：モデルをアップロードしたユーザーのメールアドレス。
• Alignment：モデルと位置合わせされているプロジェクト内の階（シートとも呼ばれます）の数。アカウント担当者を通じて別途依頼しない限り、キャプチャを含む階のみがモデルと位置合わせされます。

ご注意ください：Project Settings にアクセスできるのは Site Admin と Org Admin のみです。

よくある質問

OpenSpace が BIM のアップロードでサポートしているファイル形式は何ですか？

OpenSpace は、.rvt（Autodesk Revit）、.ifc（Industry Foundation Classes）、.nwd（Navisworks）のファイル形式をサポートしています。

1 時間経過しても BIM モデルに「Processing」と表示されるのはなぜですか？

大規模または複雑なモデルは、処理に時間がかかる場合があります。モデルの処理が 2 時間を超えて続いている場合は、OpenSpace サポートチームにお問い合わせください。

同じプロジェクトに複数の BIM モデルをアップロードできますか？

はい、1 つのプロジェクトに複数の BIM モデルをアップロードできます。各モデルは BIM Models ページに個別のエントリとして表示され、それぞれ独立してオンまたはオフに切り替えられます。

既存の BIM モデルを更新版に置き換えることはできますか？

現時点では、既存のモデルを直接置き換えることはできません。BIM モデルを更新するには、新しいバージョンをアップロードし、新しいモデルの処理が正常に完了した後、BIM Models ページから古いモデルを削除してください。

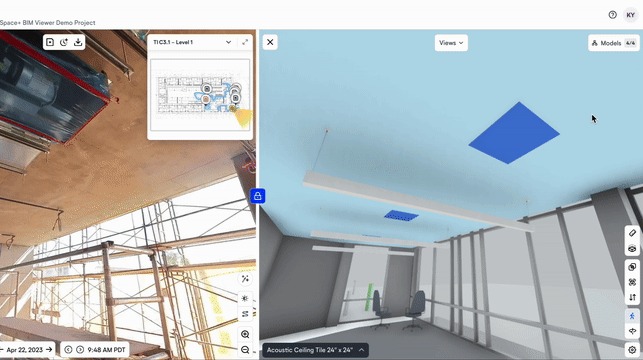

キーボードショートカットは何ですか？

歩く：↑ W ↓ S ← A → D

上に移動：↑ Q

下に移動：↓ E

フォーカス：F

非表示：H

分離：I

オーバーレイ：O

すべて表示：shift + H

複数選択：shift

選択を解除：esc


次のステップ

• BIM Compare を設定する
• BIM からシートへの位置合わせをセルフサービスで行う

その他のご質問がある場合は、support@openspace.ai の OpenSpace サポートチームまでお問い合わせください。
