BIM Compare の点群

概要

BIM Compare の点群は、設計意図と現場での施工済み状態を比較する際に、高い精度の現実データが必要となる課題に対応します。BIM オーバーレイビューに関しては、レーザースキャンの方が写真測量よりも高い精度を実現できます。

権限

OpenSpace に点群を取り込む方法

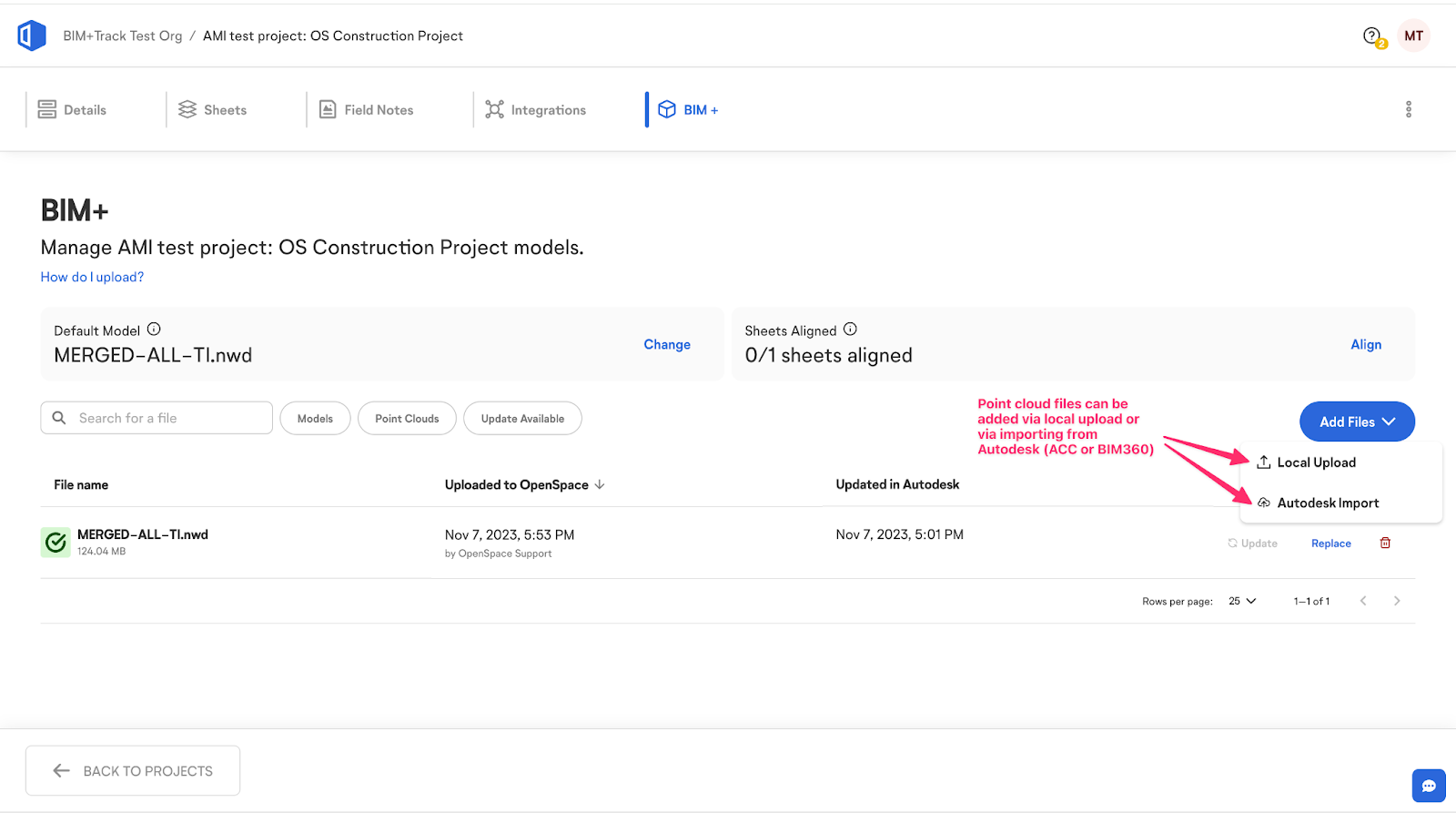

点群データを OpenSpace BIM+ にアップロードするには、プロジェクト設定に移動し、BIM+タブを選択して、ファイルを追加ドロップダウンをクリックします。

アップロード前の要件：

1. 点群データでサポートされているファイル形式は .rcp と .rcs です。
2. ビューアーで座標情報を提供するには、.rcp ファイルが必要です。
3. プロジェクトにモデルもアップロードする場合は、OpenSpace にアップロードする前に、モデルと点群を同じ座標系に合わせる必要があります。（そうしない場合、ビューアーでそれぞれを別の座標空間に表示できますが、互いに位置合わせされません。）
4. Autodesk Import 経由で点群データをアップロードする場合は、.rcp を選択すると、システムによって関連する .rcs ファイルが自動的に取り込まれます。
5. ローカルアップロード経由で点群データをアップロードする場合は、アップロードする .rcp と関連する .rcs ファイルを手動で選択する必要があります。注：システムでは、ファイル名の一致を使用して .rcs ファイルを親 .rcp にリンクします。つまり、ソースソフトウェア（ReCap など）から .rcp とともに書き出した後に .rcs ファイルの名前を手動で変更すると、アップロード時にリンクエラーが発生します。

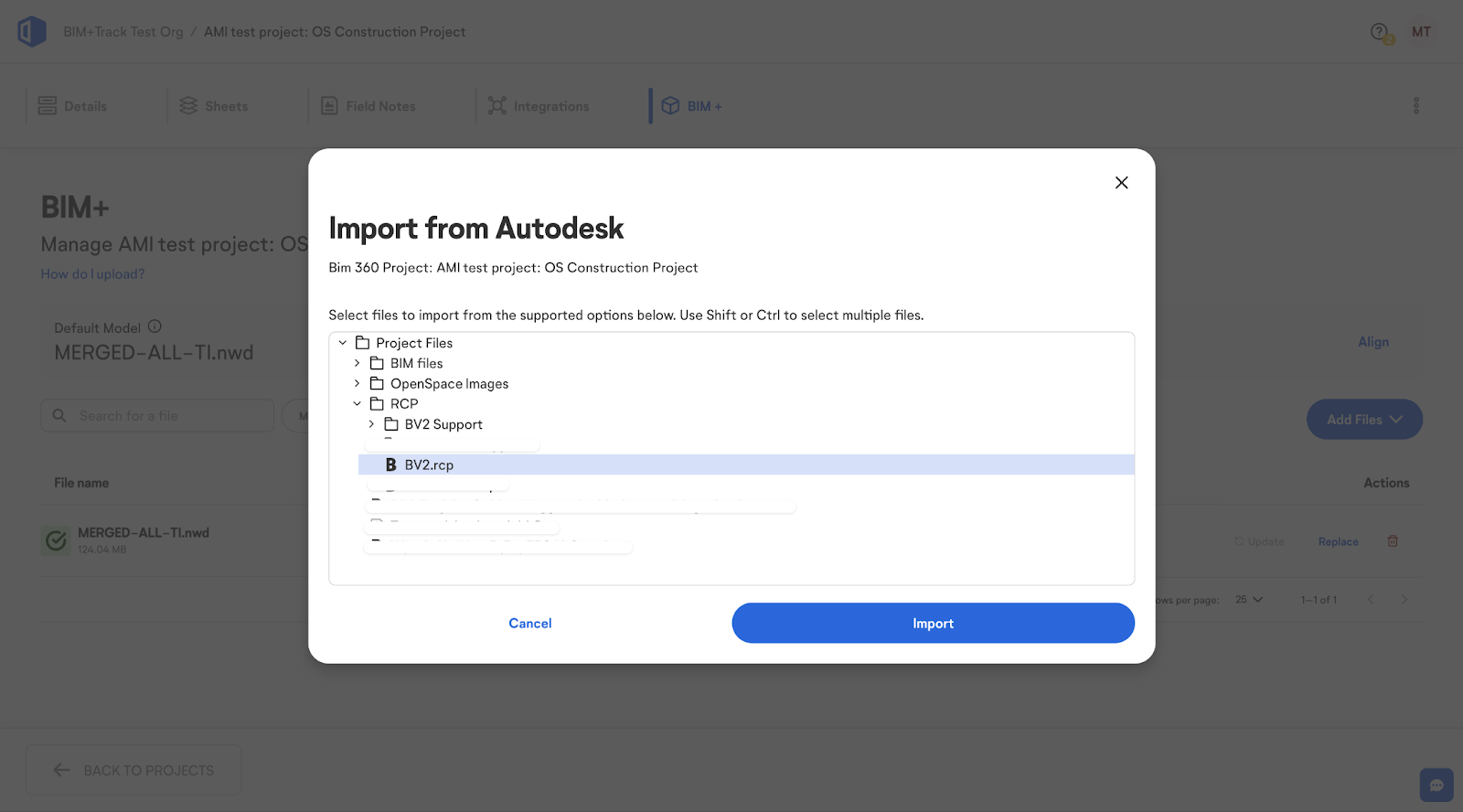

.rcp を選択して Autodesk から点群データをインポートする：

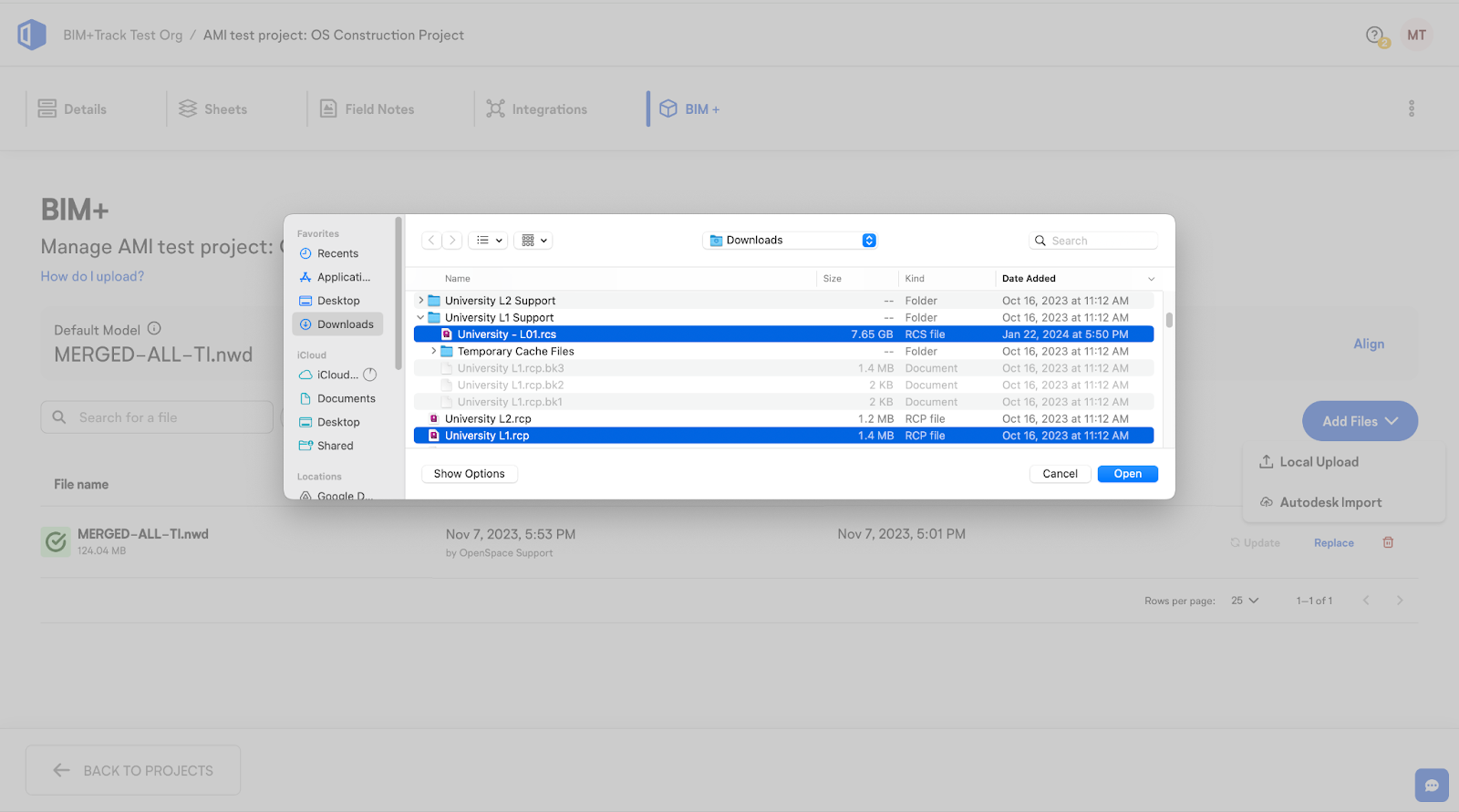

複数選択を使用してローカルドライブから点群データをアップロードする：

BIM Compare で点群を使用する方法

BIM Compare で点群データを表示するには、まずサイト管理者または組織管理者が、1）デバイスからのローカルアップロード、または 2）Autodesk モデルインポートのいずれかを使用して、.rcs 形式の点群ファイルをアップロードする必要があります（詳細については上記のセクションを参照してください）。

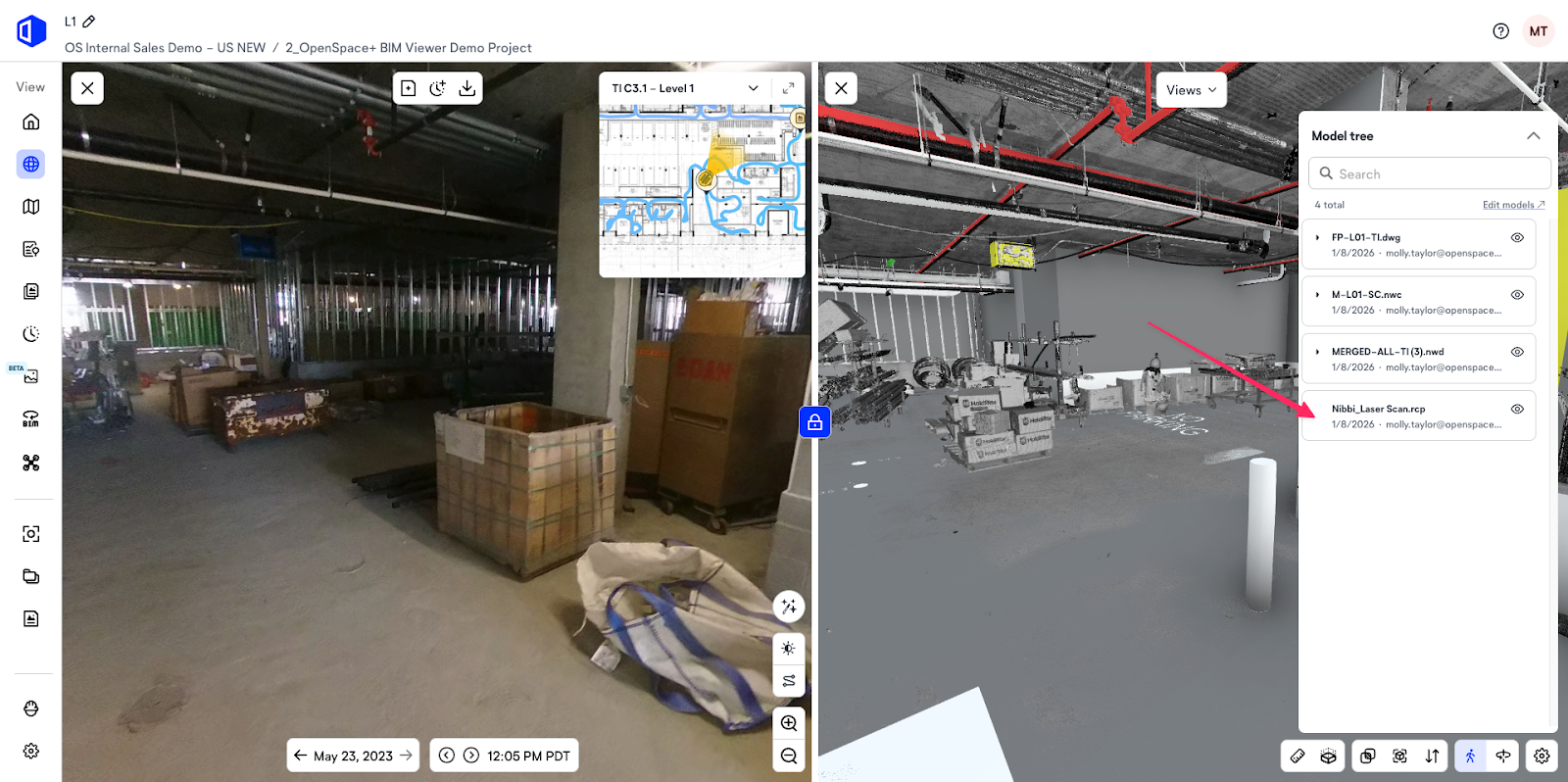

上記のセクションで説明したように、ビューアーで座標情報を提供するには .rcp が必要です。プロジェクトにモデルもアップロードする場合は、OpenSpace にアップロードする前に、モデルと点群を同じ座標系に合わせる必要があります。.rcp がアップロードされていない場合、.rcs データは BIM に対して適切な位置に配置されません。モデルツリーでは、.rcp に関連付けられたすべての .rcs ファイルを表すために、.rcp ファイルの名前が表示されます：

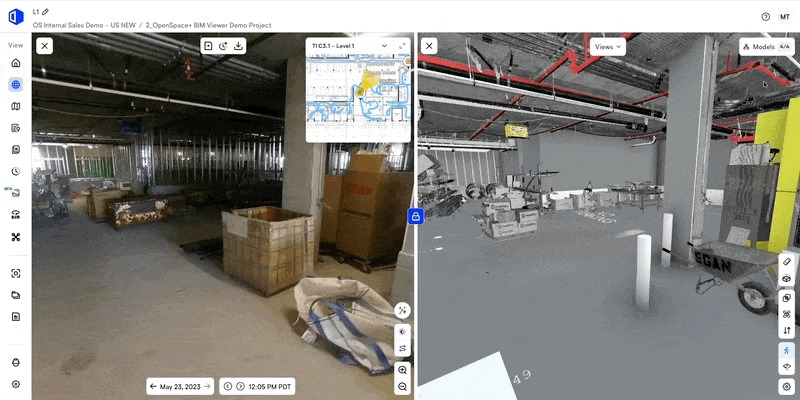

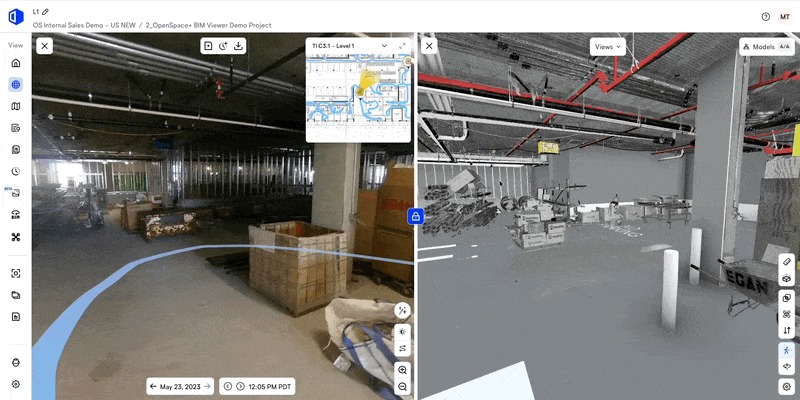

点群データと BIM、または複数の .rcp グループを OpenSpace にアップロードした場合、ユーザーが BIM Compare を開くと、デフォルトですべてビューアーに読み込まれます（プロジェクト設定で特定のモデルのみを特定のシートに関連付けることにより、この動作を上書きしている場合を除きます）。BIM Compare で点群と BIM を一緒に表示するには、必要なすべてのファイルが右上隅に表示されていることを確認してください。どのユーザーでも保存ビューを作成して、後からこの BIM Compare の状態に簡単に戻ることができます：

よくある質問

点群データのアップロードにファイルサイズの上限はありますか？

• はい、個々の .rcs ファイルのファイルサイズ上限は 15 GB です。
• 1 つの .rcp ファイルに複数の .rcs ファイルが関連付けられていて、それらすべてをアップロードする場合、各ファイルが 15 GB 未満であれば、.rcs ファイルの合計サイズに制限はありません。
• この上限の引き上げを申請する場合は、OpenSpace の担当者にお問い合わせください。

.rcp または .rcs 以外のファイル形式もサポートしていますか？

いいえ。通常、.e57 などの他の形式や別の独自形式の点群データは、他の点群ソフトウェアから .rcp および .rcs 形式で書き出すことができます。

.nwd など、点群が埋め込まれた BIM ファイルをアップロードして、点群を OpenSpace にアップロードできますか？

いいえ。ただし、その点群を他の BIM ソフトウェアにインポートする前にメッシュに変換していれば、そのメッシュを OpenSpace で表示できます。点群データ自体については、BIM ファイルをビューアーで表示可能にするための処理では、BIM ファイル内に埋め込まれた点群の変換はサポートされていません。OpenSpace BIM+ で点群を表示するには、このサポート記事で説明されている手順に従う必要があります。

その他にご質問がある場合は、OpenSpace サポートチーム（support@openspace.ai）までお問い合わせください。
