概覽
使用 OpenSpace Air 的無人機疊圖工具，您可以將無人機拍攝的影像與現有狀況、設計和計畫進行比較，以快速評估進度、發現問題並規劃下一階段的工作。OpenSpace Air 讓您輕鬆且精確地將常見的計畫文件與無人機拍攝影像對齊。當疊圖文件完成對齊後，該疊圖將可用於所有現有及未來的正射影像拼接圖中。
注意：疊圖工具支援 PDF、PNG 和 JPG 檔案類型，最大可達 2GB。
權限
| 任務 | 檢視者 | 編輯者 | 現場管理員 | 組織管理員 |
| 上傳並對齊疊圖 | ✓ | ✓ | ✓ | |
| 檢視疊圖 | ✓ | ✓ | ✓ | ✓ |
如何上傳檔案以進行疊圖

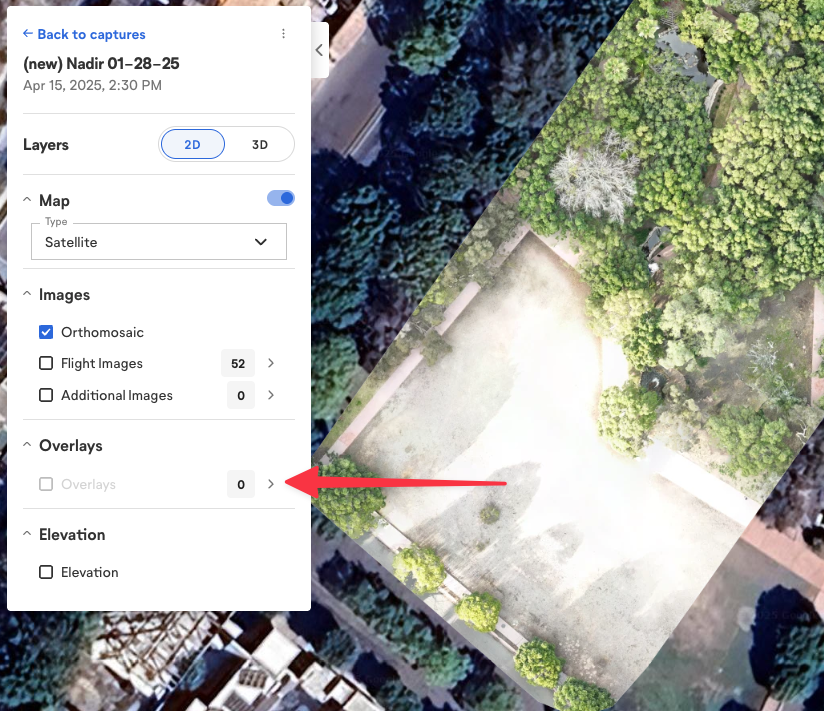

- 點擊圖層側邊欄中 Overlays 旁的箭頭，進入疊圖清單。

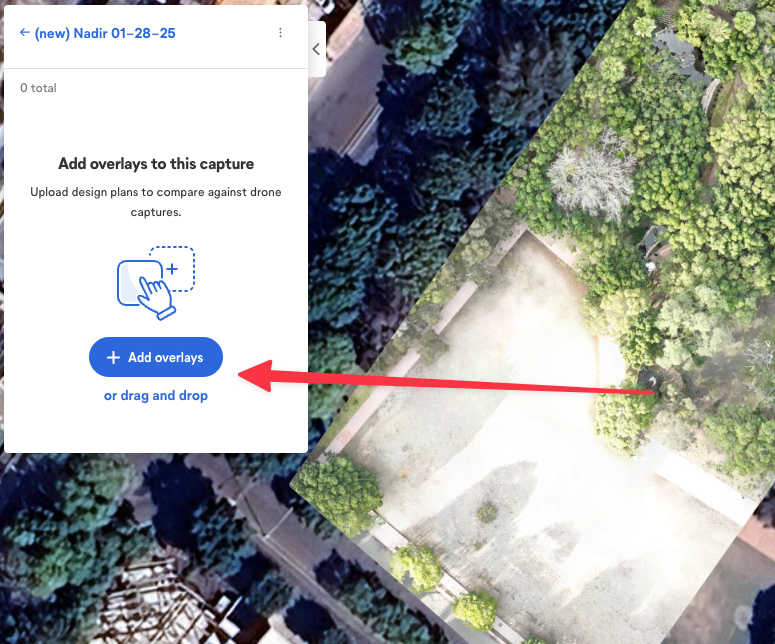

- 選擇 Add overlays 或將您想疊加的 PDF 文件拖放至此處。
- 如果您已上傳過檔案並想繼續上傳更多，請點擊疊圖清單右上角的 + 按鈕。
如何對齊無人機拍攝影像與疊圖
對齊工具採用簡單的點位配準流程。您可以註冊第三個可選點以提升精準度。

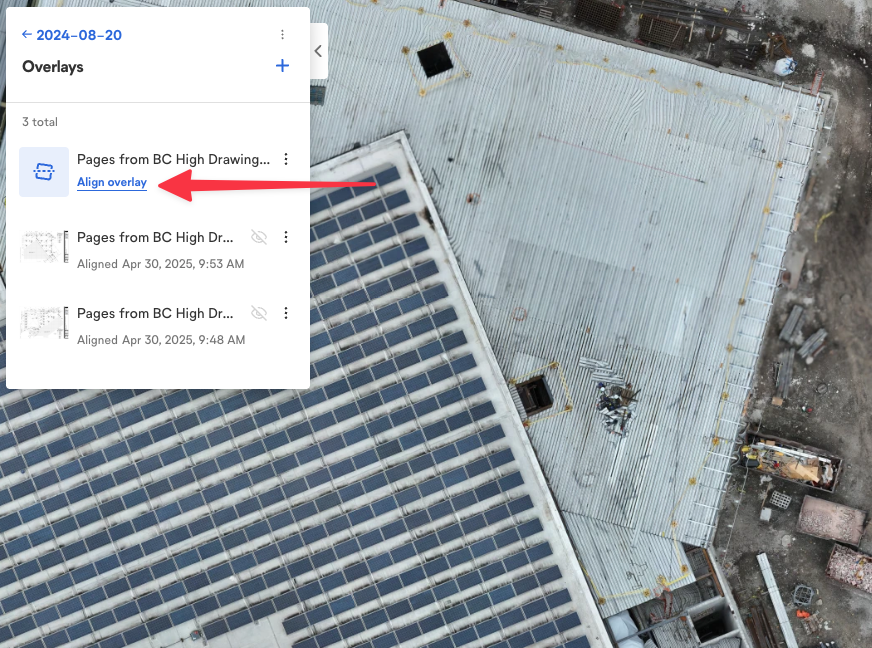

- 點擊您想對齊的檔案下方的 Align overlay。

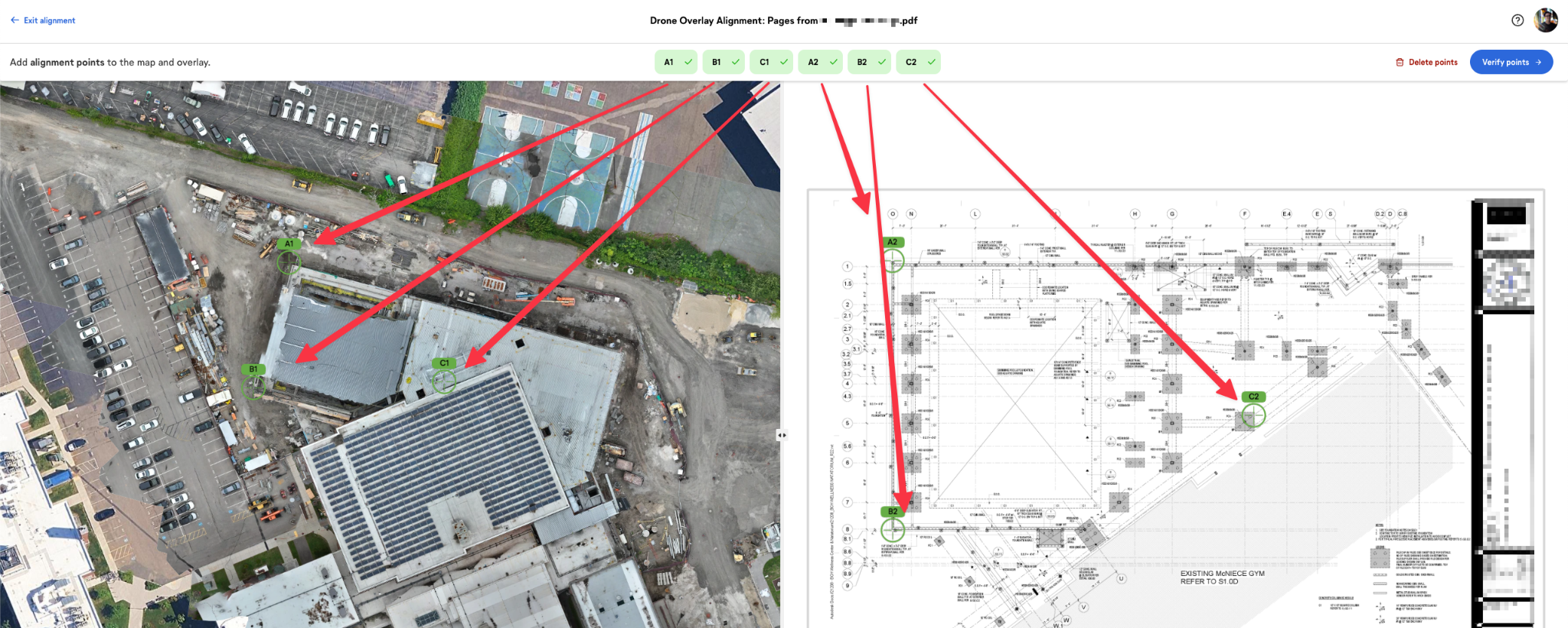

- 接著在正射影像（左側）選擇點 A1，並在計畫文件（右側）選擇點 A2。依此類推選擇點 B 和 C（可選）。
- 若要編輯現有點位，請點擊頂部選單中的 A、B 或 C 按鈕之一，啟動點位。點擊正射影像或計畫文件時，相關點位將會被移動。
- 點擊右上角的 Verify points。系統將在正射影像上顯示疊圖預覽。
- 若需調整點位，點擊 Edit points。
- 若對齊結果正確，請點擊 Done。
- 點擊 Done 以處理點位配準。
- 處理時間約為 5-10 分鐘，視疊圖文件大小及地圖範圍而定。

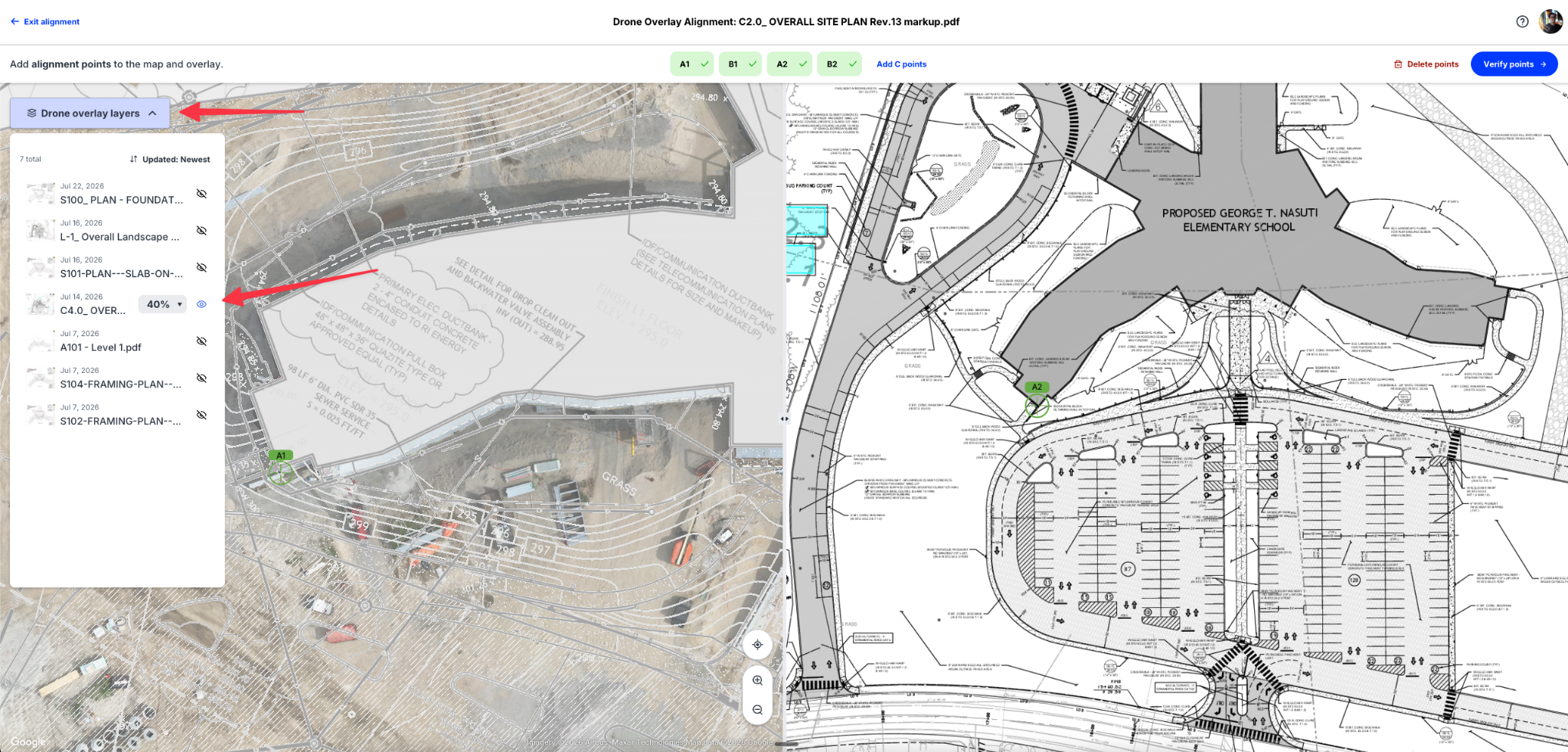

在前期勘察及招標階段，若地圖上無法辨識結構以進行疊圖對齊，可先對齊現有疊圖。首先將包含附近道路的場地計畫疊加於地圖，接著再將詳細計畫對齊至整體場地計畫，以了解結構物將建置的位置。
小技巧
- 註冊三個點位可提升對齊的精準度。
- 點擊位置前請先放大檢視。
- 選擇彼此距離較遠的點位。
檢視無人機拍攝的疊圖影像

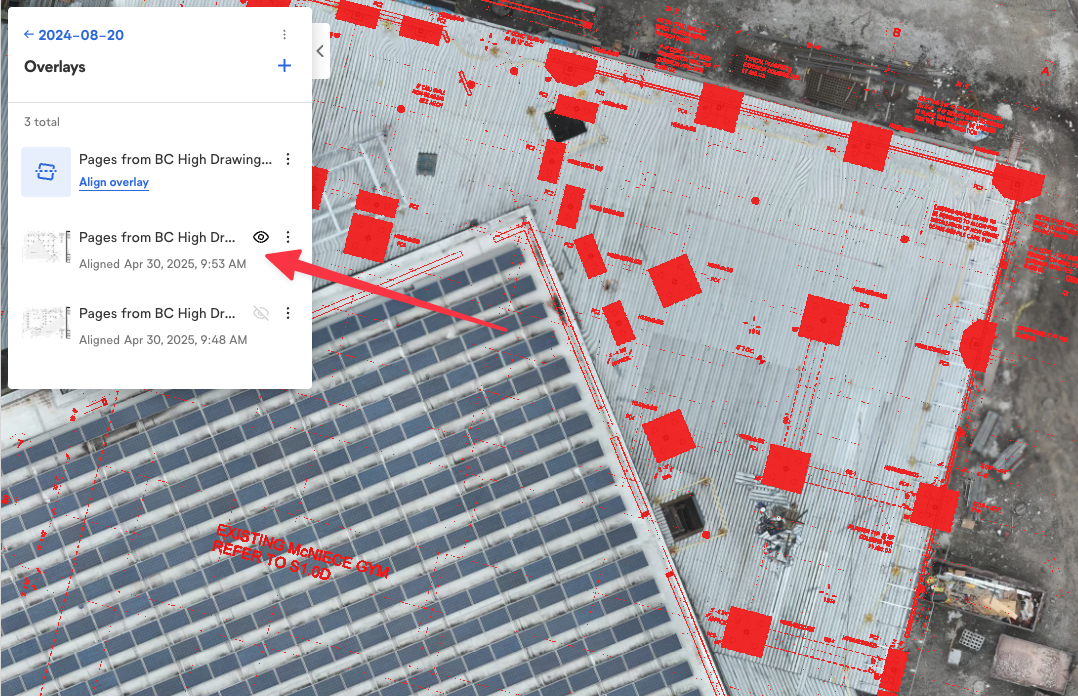

您可以透過勾選所有 2D 資料圖層清單中的 Overlays 核取方塊，或點擊 Overlays 旁的箭頭進入疊圖清單，啟用已處理的疊圖。您也可以在疊圖清單中點擊各檔案旁的眼睛圖示來啟用單一疊圖。

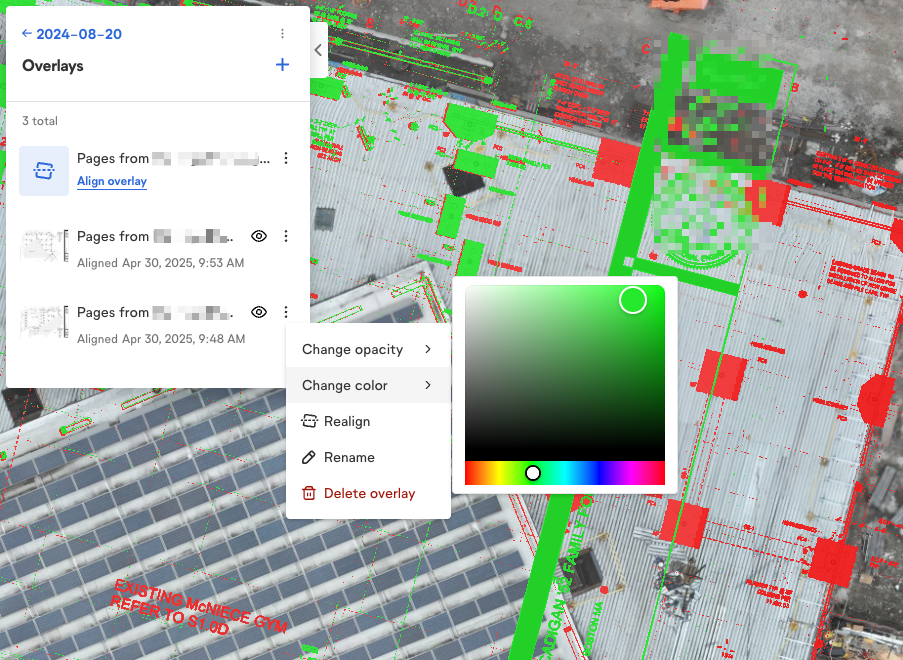

若要調整疊圖的不透明度與顏色，請點擊三個垂直點的選單。您也可以從此選單中重新命名、重新對齊或刪除疊圖。
如有任何其他問題，請聯繫 OpenSpace 支援團隊，電子郵件為 support@openspace.ai。
