概覽
OpenSpace Air 可讓您直接在無人機處理結果上建立測量，包括線性距離、3D 距離、坡度、面積和體積。不需要其他工具或匯出資料。本文說明如何建立及管理測量、選擇體積計算的比較表面、將測量匯出為 CSV 檔案，以及使用虛擬控制點讓測量在不同航班之間保持對齊。
權限
| 工作 | 檢視者 | 編輯者 | 網站管理員 | 組織管理員 |
| 建立測量 | ✓ | ✓ | ✓ | |
| 編輯您的測量 | ✓ | ✓ | ✓ | |
| 編輯其他測量 | ✓ | ✓ |
在 OpenSpace Air 中，您可以在無人機處理結果上建立各種測量，包括線性距離、3D 距離、坡度、面積和體積，而不需要其他工具或匯出資料。

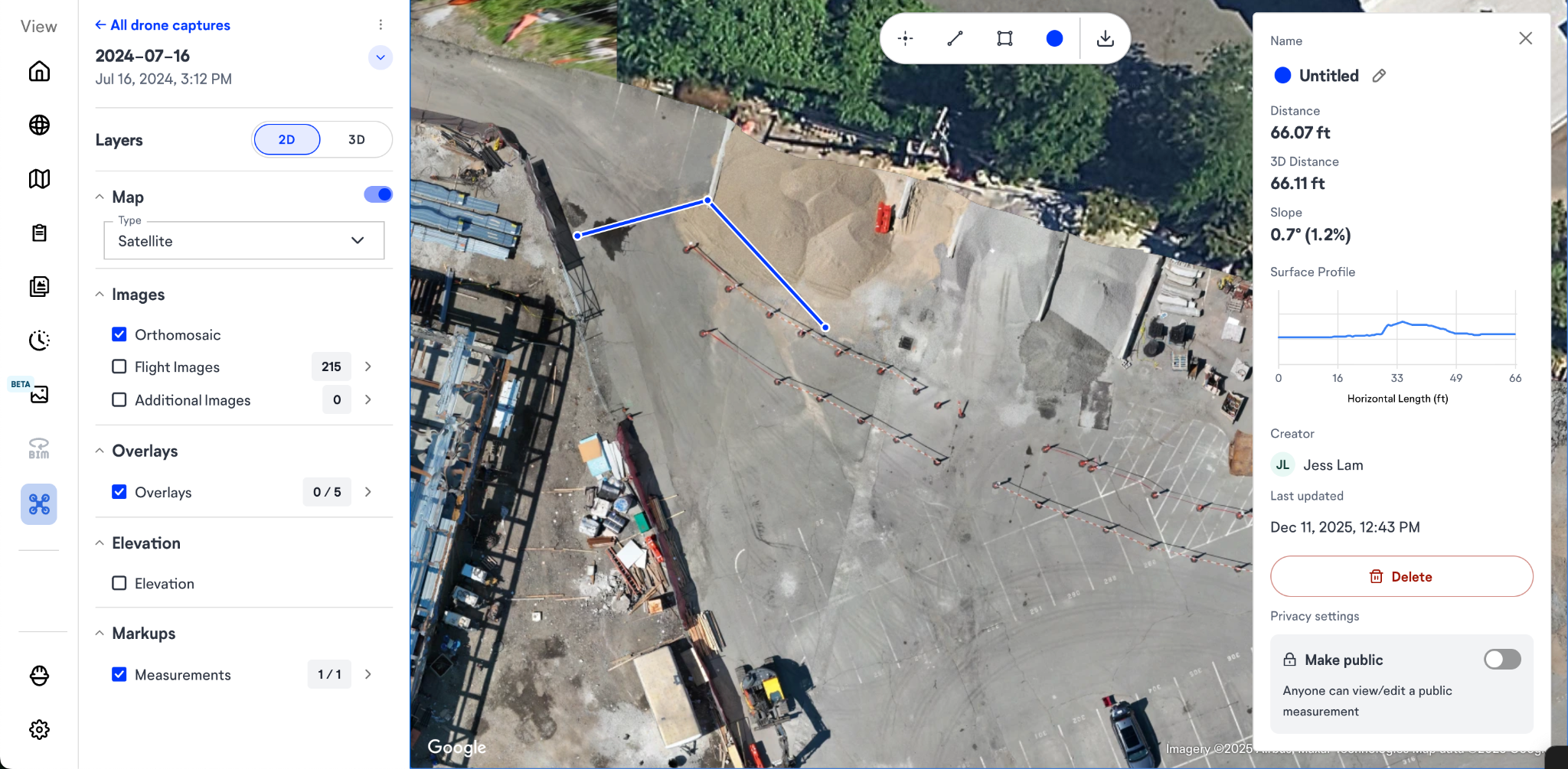

距離測量工具
距離測量工具位於畫面頂端中央的功能表列上。
- 選取距離測量工具。
- 在正射影像上按一下以選取任意數量的點，計算這些點之間的距離。
- 按兩下以停止標示點。
OpenSpace Air 隨即會顯示線性距離、3D 距離和坡度。它也會產生測量線所涵蓋路徑的表面剖面。
測量選項
距離測量的資訊視窗會顯示以下內容：
- 建立測量的使用者名稱
- 上次更新的日期
- 刪除測量的選項
- （注意：只有測量建立者和網站管理員可以刪除測量。）
- 標記測量的選項
- 變更測量顏色的功能，以協助將其與其他測量區分，並與背景形成對比

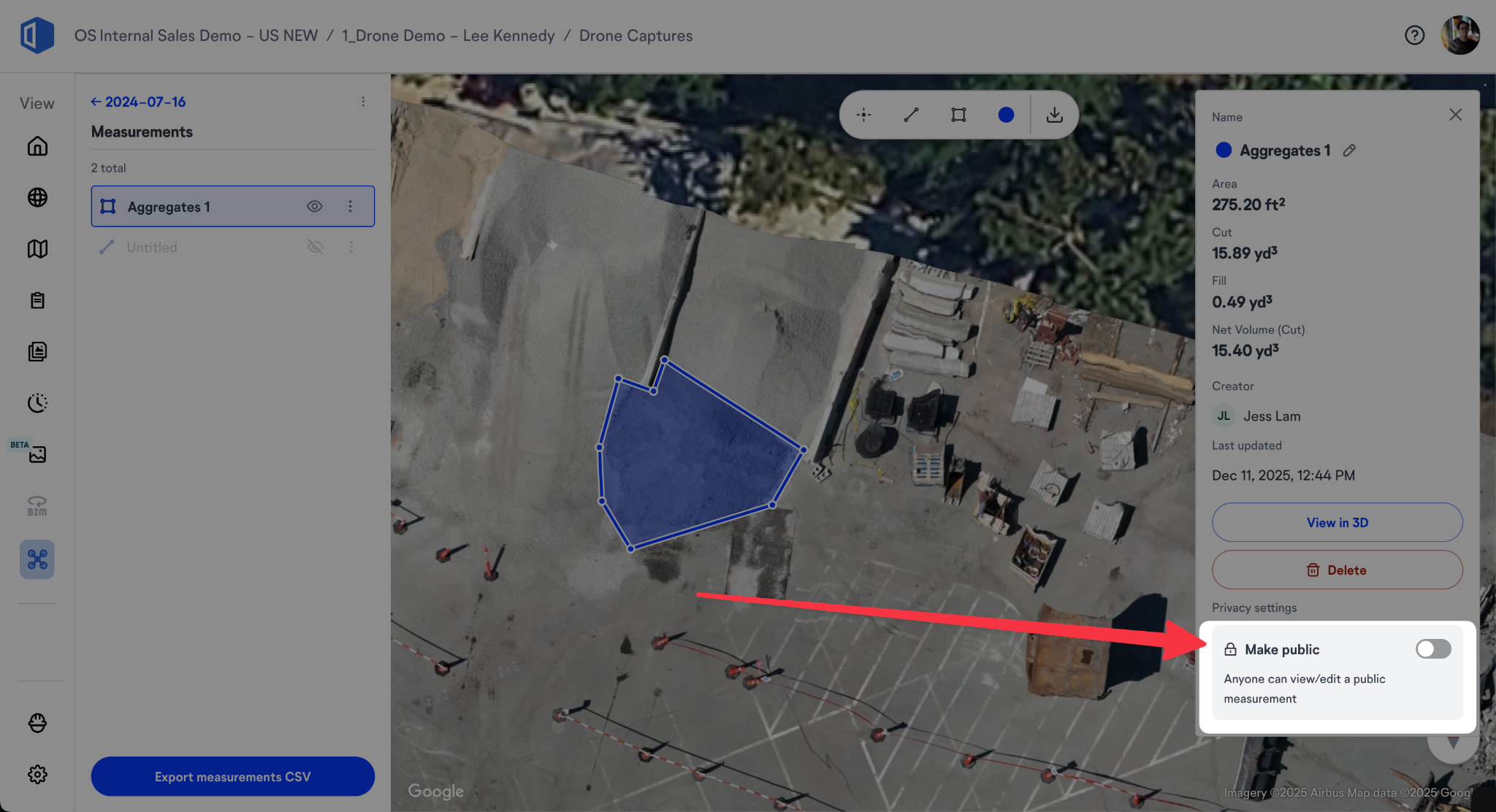

私人和公開測量
- 新測量預設為私人，讓您可以在分享前驗證工作內容，並減少畫面雜亂。
- 開啟 公開 切換開關，讓測量公開並供專案中的所有人使用。（注意： 只有測量建立者可以將測量設為公開或私人。）
面積和體積測量
面積和體積工具位於距離測量工具的右側。此工具通常用於測量堆料。
- 選取面積和體積工具。
- 放大堆料。
- 在堆料周圍放置點，以繪製涵蓋該區域的多邊形。
完成多邊形後，資訊視窗會出現並顯示以下內容：
- 平方英尺數
- 挖方和填方值
- 根據堆料計算出的淨體積
- 建立測量的使用者
- 重新命名測量的選項

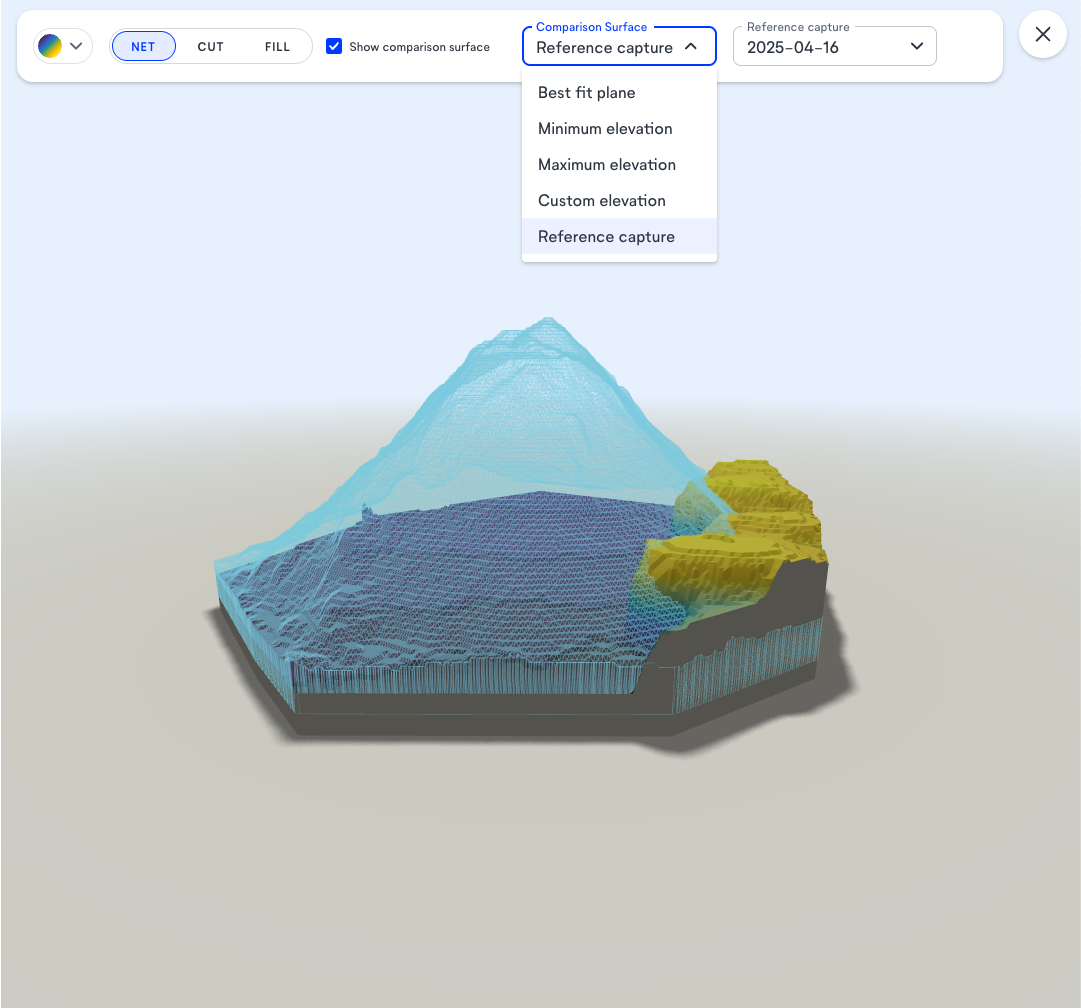

選擇比較表面
計算體積時，OpenSpace Air 會將多邊形內的地形與平坦的參考平面（即比較表面）進行比較。比較表面決定哪些內容算作「挖方」（移除的材料）和「填方」（新增的材料），因此選擇適合您工作流程的表面非常重要。
若要選取比較表面：
- 選取多邊形測量以開啟測量對話方塊。
- 在對話方塊底部展開 測量 設定。
- 按一下 比較表面 下拉式選單，然後選擇以下其中一個選項：
| 比較表面 | 運作方式 |
| 最佳擬合平面 | 根據數學方式推導，並擬合多邊形內地形的平面。這是預設選項。 |
| 最低高程 | 設定在多邊形內最低點的平面。適合用於測量高於已知低點的材料總量。 |
| 最高高程 | 設定在多邊形內最高點的平面。 |
| 自訂高程 | 設定在您指定高程的平面—當您有要進行比較的目標坡度時非常實用。在出現的欄位中輸入數值。 |
| 參考擷取 | 將目前航班的地形與先前航班的地形進行比較—適合用於追蹤航班之間移動了多少材料。從出現的清單中選取較早的擷取。 |
變更比較表面時，挖方、填方和淨體積值會自動更新。
注意：如果您選取 參考擷取，並選擇目前正在檢視的相同擷取，體積統計資料將無法使用。請選取不同的擷取以計算挖方和填方。

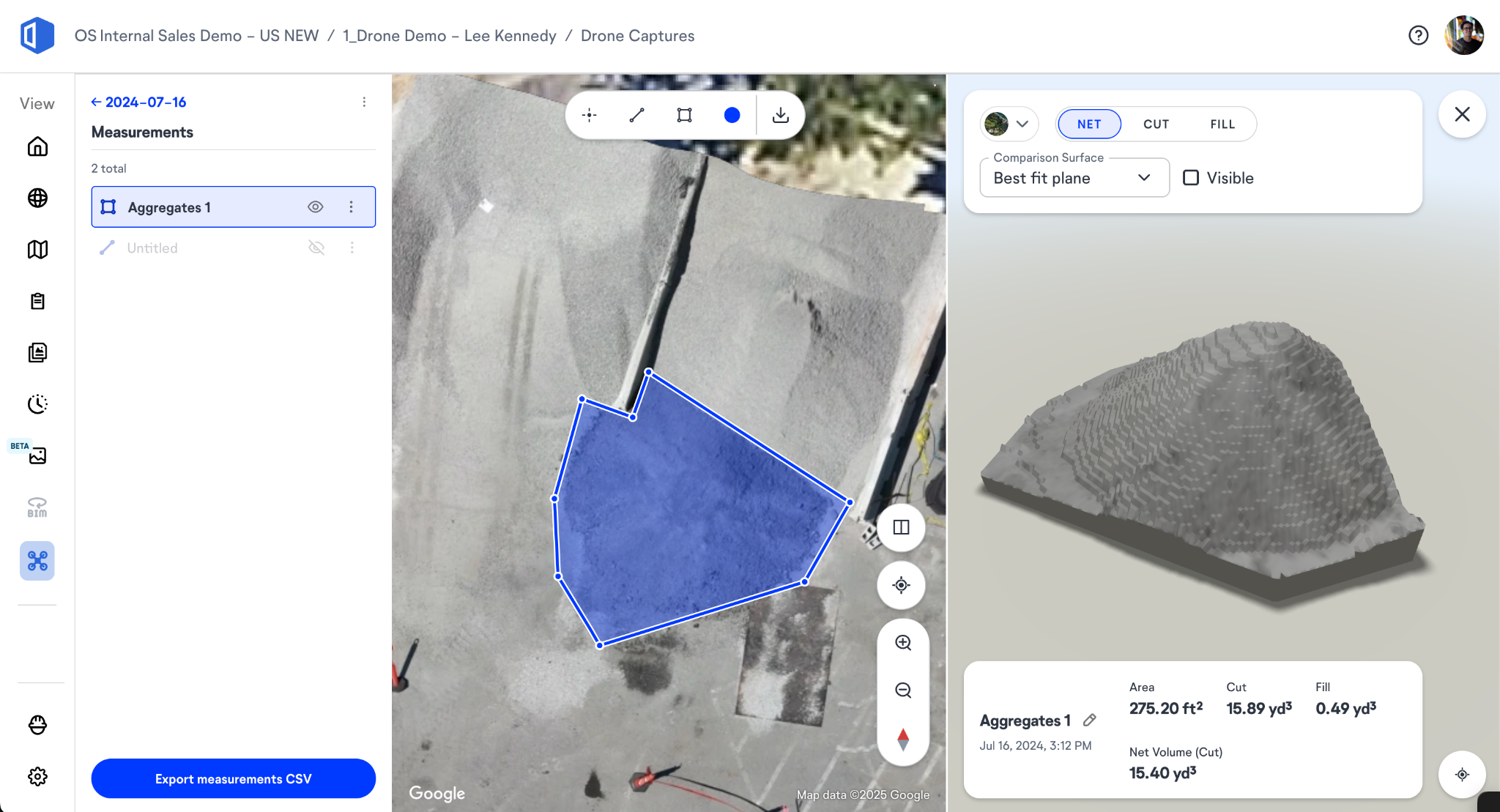

3D 檢視和自訂
- 在 3D 中檢視：選取 在 3D 中檢視，開啟分割畫面，讓您可以在 3D 環境中檢查多邊形涵蓋的內容。此檢視可協助您確認測量未包含不需要的物件或周圍的工地元素。
- 體積顯示：選擇僅顯示淨體積、挖方或填方。
- 配色方案：您可以視需要變更堆料的配色方案。
- 資訊位置：畫面底部會顯示面積、挖方、填方和淨體積資訊。

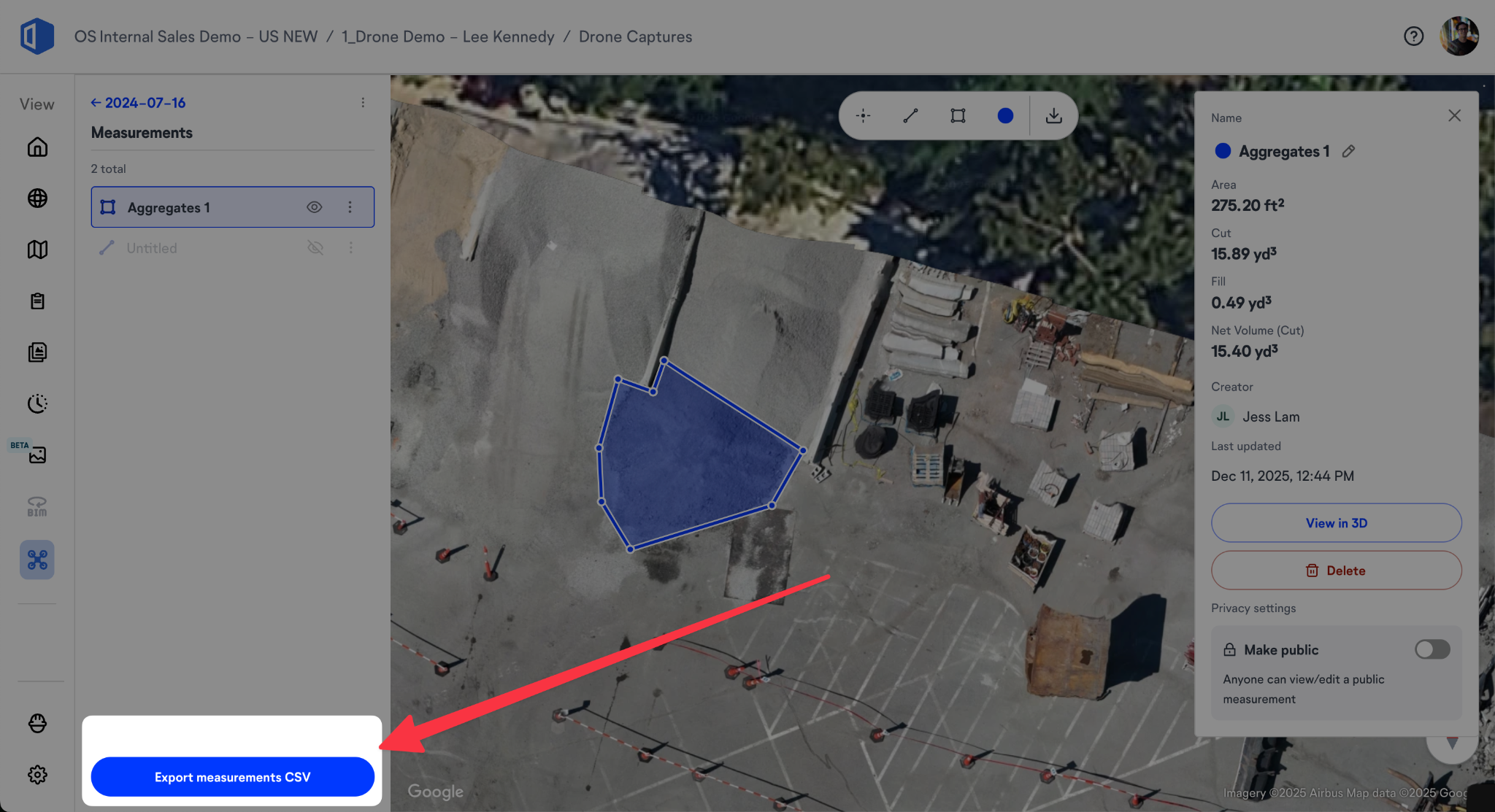

測量報告
您可以將測量匯出為 CSV 格式。
- 前往畫面左側的測量功能表。
- 選取日期範圍，以定義報告中要包含多少個航班。
- 選取要包含在報告中的所有測量。
- 按一下 匯出測量 CSV。
使用虛擬控制點，確保長期測量的準確性
為確保體積多邊形和距離測量在所有航班之間正確對齊，我們建議使用虛擬控制點（VCP）。
- VCP 可確保所有產生的正射影像和高程模型位於相同位置。
- 如果使用了 VCP，距離測量會在所有已對齊的航班中出現在相同位置。
- 任何未與其他航班對齊至相同位置的航班，都可能會顯示在其他航班上建立的測量位置存在差異。
請參閱我們的支援文章，以開始使用虛擬控制點。
如果您有任何其他問題，請透過 support@openspace.ai 聯絡 OpenSpace 支援團隊。
