Ihr BIM in OpenSpace hochladen

Übersicht

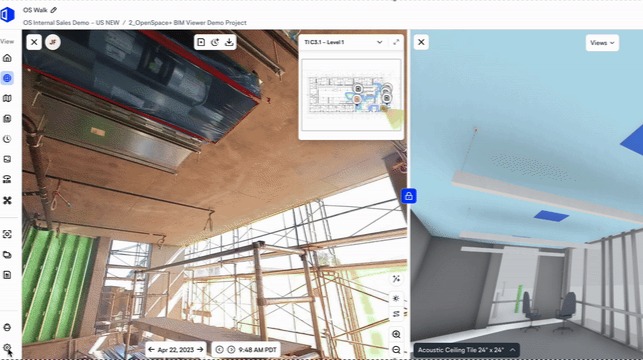

In diesem Artikel wird erläutert, wie Sie ein BIM-Modell (Building Information Modeling) auf dem Desktop in Ihr OpenSpace-Projekt hochladen. Nach dem Hochladen kann Ihr BIM-Modell zur Ausrichtung, Kollisionserkennung und Navigation in Ihrem Projekt in 3D verwendet werden. Durch das Hochladen Ihres Modells bleiben Ihre Projektdaten zentralisiert, und Ihr Team kann direkt in OpenSpace auf die aktuellsten Entwurfsinformationen zugreifen.

Berechtigungen

Zum Hochladen eines BIM-Modells sind die folgenden Berechtigungen erforderlich:

Voraussetzungen

• Sie verfügen über eine BIM-Modelldatei in einem unterstützten Format: .rvt (Revit), .ifc oder .nwd.
• Sie verfügen über Zugriff als Standortadministrator oder Organisationsadministrator auf das Projekt.
• Das Projekt wurde in OpenSpace erstellt und mindestens eine Aufnahme wurde hochgeladen.
• Ihre BIM-Datei ist kleiner als 4 GB. Dateien mit mehr als 4 GB müssen vor dem Hochladen auf 4 GB oder weniger reduziert werden.
  • Tipp: Die besten Ergebnisse erzielen Sie, wenn Sie Ihr BIM-Modell vor dem Hochladen vereinfachen und optimieren, indem Sie nicht verwendete Familien entfernen, nicht verwendete Elemente löschen und die Dateigröße nach Möglichkeit reduzieren.

So laden Sie ein BIM-Modell hoch

• Auf Ihr Projekt zugreifen

  • Melden Sie sich auf dem Desktop bei OpenSpace an.
  • Suchen Sie im Hauptdashboard nach Ihrem Projekt und klicken Sie darauf.
• Zum BIM-Upload navigieren
  • Klicken Sie im linken Navigationsbereich auf Projekteinstellungen.
  • Wählen Sie die Registerkarte BIM aus.
  • Klicken Sie auf die Schaltfläche Lokaler Upload oder auf Dateien hinzufügen und anschließend auf Lokaler Upload.
• Ihre Datei hochladen
  • Suchen Sie im Upload-Dialog nach Ihrer BIM-Datei oder ziehen Sie Ihre BIM-Datei per Drag-and-drop in den Upload-Bereich.
  • Wählen Sie die .rvt-, .ifc- oder .nwd-Datei auf Ihrem Computer aus.
  • Überprüfen Sie im Dialog den angezeigten Dateinamen und die Dateigröße, um zu bestätigen, dass die richtige Datei ausgewählt wurde.
  • Klicken Sie zum Starten auf Öffnen.
• Upload-Status überwachen
  • In der Spalte Status auf der Registerkarte BIM wird während der Vorbereitung Ihrer Datei Wird verarbeitet angezeigt.
  • Nach Abschluss wird der Status auf Bereit zur Verwendung aktualisiert. Je nach Dateigröße kann dies mehrere Minuten dauern.
  • Sie erhalten eine E-Mail-Benachrichtigung, wenn sich Ihr Modell in der Warteschlange für die Ausrichtung befindet. OpenSpace richtet Ihr Modell an Blättern aus, auf denen Aufnahmen vorhanden sind. Die Bearbeitungszeit für diese Ausrichtung beträgt in der Regel 1–24 Stunden. Sie können sich an support@openspace.ai oder Ihren Kundenbetreuer wenden, um eine schnellere Ausrichtung anzufordern.

Hinweis: Schließen Sie Ihren Browser nicht und navigieren Sie nicht von der Seite weg, während Ihre Datei hochgeladen wird, da dies den Vorgang unterbrechen kann.

Informationen zum BIM-Modell anzeigen

Auf der Registerkarte BIM in den Projekteinstellungen sind für jedes Modell die folgenden Details verfügbar:

• Zeitstempel: Datum und Uhrzeit, zu denen das Modell hochgeladen wurde.
• Uploader: Die E-Mail-Adresse des Benutzers, der das Modell hochgeladen hat.
• Ausrichtung: Die Anzahl der Geschosse (auch als Blätter bezeichnet) in Ihrem Projekt, die am Modell ausgerichtet sind. Nur Geschosse mit Aufnahmen werden an Modellen ausgerichtet, sofern Sie über Ihren Kundenbetreuer nichts anderes anfordern.

Bitte beachten Sie: Nur Standort- und Organisationsadministratoren können auf die Projekteinstellungen zugreifen.

FAQ

Welche Dateiformate unterstützt OpenSpace für den BIM-Upload?

OpenSpace unterstützt die Dateiformate .rvt (Autodesk Revit), .ifc (Industry Foundation Classes) und .nwd (Navisworks).

Warum wird mein BIM-Modell nach einer Stunde immer noch als „Wird verarbeitet“ angezeigt?

Die Verarbeitung großer oder komplexer Modelle kann länger dauern. Wenn Ihr Modell länger als zwei Stunden verarbeitet wird, wenden Sie sich bitte an das OpenSpace-Supportteam.

Kann ich mehrere BIM-Modelle in dasselbe Projekt hochladen?

Ja, Sie können mehrere BIM-Modelle in ein einzelnes Projekt hochladen. Jedes Modell wird als separater Eintrag auf der Seite „BIM-Modelle“ angezeigt und kann unabhängig ein- oder ausgeblendet werden.

Kann ich ein vorhandenes BIM-Modell durch eine aktualisierte Version ersetzen?

Derzeit können Sie ein vorhandenes Modell nicht direkt ersetzen. Um Ihr BIM-Modell zu aktualisieren, laden Sie die neue Version hoch und löschen Sie das veraltete Modell auf der Seite „BIM-Modelle“, sobald die Verarbeitung des neuen Modells erfolgreich abgeschlossen wurde.

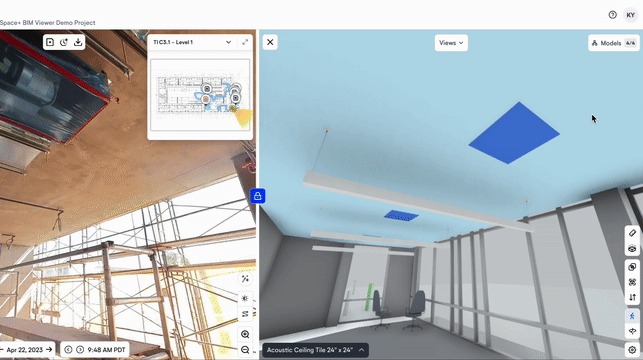

Welche Tastenkombinationen gibt es?

Gehen: ↑ W ↓ S ← A → D

Nach oben bewegen: ↑ Q

Nach unten bewegen: ↓ E

Fokussieren: F

Ausblenden: H

Isolieren: I

Überlagern: O

Alle einblenden: Umschalt + H

Mehrfachauswahl: Umschalt

Auswahl aufheben: Esc


Nächste Schritte

• BIM-Vergleich einrichten
• Selbstbedienungs-Ausrichtung von BIM zu Blatt

Wenn Sie weitere Fragen haben, wenden Sie sich bitte unter support@openspace.ai an das OpenSpace-Supportteam.
