BIM-Compare-Funktion „Planüberlagerung“

Übersicht

Mit der Funktion „Planüberlagerung“ in BIM Compare können Sie den Plan, den Sie für die Aufzeichnung in OpenSpace verwendet haben, über dem ausgerichteten Geschoss Ihres BIM-Modells anzeigen. In OpenSpace hochgeladene Zeichnungen enthalten häufig Beschriftungen und Notizen, die im BIM-Modell nicht verfügbar sind. Wenn die Zeichnung, die Sie für OpenSpace-Aufzeichnungen verwenden, Türmarkierungen, Raumbeschriftungen, Bemaßungen oder andere annotierte Informationen enthält, können Sie diese Informationen in BIM Compare anzeigen.

Wenn Sie OpenSpace verwenden und nicht regelmäßig mit BIM arbeiten, erleichtert OpenSpace bereits die Navigation durch ein Modell mit BIM Compare. Die Planüberlagerung kann Ihnen dabei helfen, die in BIM Compare angezeigten 3D-Informationen mit den 2D-Zeichnungen zu verknüpfen, die Sie täglich vor Ort betrachten, und so das Beste aus beiden Welten zu nutzen.

Berechtigungen

Voraussetzungen

• Für Ihr Projekt müssen Zeichnungen in OpenSpace hochgeladen sein
• Ein BIM-Modell muss hochgeladen und auf Ihr Projekt ausgerichtet sein
• Auf mindestens einem Geschoss muss mindestens eine Aufzeichnung vorhanden sein

Wie verwende ich die Planüberlagerung?

• Öffnen Sie BIM Compare in Ihrem OpenSpace-Projekt.
  • Hinweis: Für Ihr Projekt müssen Zeichnungen hochgeladen, ein BIM-Modell hochgeladen und ausgerichtet sowie mindestens eine Aufzeichnung auf mindestens einem Geschoss vorhanden sein.

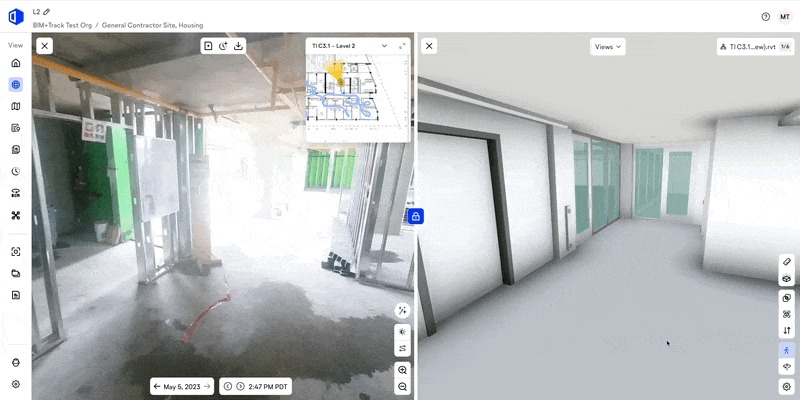

• Klicken Sie in BIM Compare auf die Schaltfläche Plan überlagern, wie unten dargestellt:
  • Der Plan, der dieser Position im BIM zugeordnet ist, wird im Modell sichtbar. Sie können wie gewohnt durch BIM Compare navigieren, und der Plan bleibt sichtbar. Wenn Sie über die Seite für Panoramen/Aufzeichnungen zu einem anderen Geschoss navigieren, wird der Plan für dieses neue Geschoss angezeigt. Wenn Sie über die BIM-Seite zu einem anderen Geschoss navigieren, wird auf der BIM-Seite nur der Plan angezeigt, der dem Panorama/der Aufzeichnung zugeordnet ist.

• Um die Planüberlagerung zu deaktivieren, klicken Sie einfach erneut auf dieselbe Schaltfläche. Der Plan wird daraufhin ausgeblendet.

FAQ

Kann ich ändern, welcher Plan in der Planüberlagerung angezeigt wird?

Nicht ohne Weiteres. Dazu müssten Sie die Aufzeichnung einem anderen Plan zuordnen. Ersetzen Sie dafür einen Plan, dem Aufzeichnungen zugeordnet sind, durch eine andere Version. Um einen Plan zu ersetzen, wenden Sie sich bitte an support@openspace.ai. Weitere Informationen zum Hochladen und Bearbeiten von Plänen finden Sie außerdem in diesem Supportartikel.

Wenn Sie weitere Fragen haben, wenden Sie sich bitte unter support@openspace.ai an das OpenSpace-Supportteam.
