Mehrere Modelle

Übersicht

Da die AEC-Branche BIM-Modellierung zunehmend als Teil standardmäßiger Prozesse und Liefergegenstände einsetzt, haben Modelle deutlich an Größe und Komplexität zugenommen. Mit OpenSpace können Sie beliebig viele Modelle – im selben Koordinatensystem – in jedes OpenSpace-Projekt hochladen. Mit dieser Funktion können Sie außerdem eine komplette Modellsuite in Ihr Projekt hochladen, anstatt diese Modelle zunächst in einem Programm wie Navisworks zu einem Verbundmodell zusammenzuführen und nur die einzelne verbundene NWD-Datei hochzuladen. Große NWD-Dateien können die Leistung des BIM-Viewers auf dem Desktop beeinträchtigen. Wenn Sie verknüpfte Quelldateien direkt in OpenSpace hochladen, können Sie in BIM Compare gezielt nur die benötigten Modelle laden und so die Leistung verbessern.

Hinweise:

• Erfahren Sie mehr über unsere Funktion Gespeicherte Ansichten, mit der Sie Einstellungen für die zum Laden ausgewählten Modelle speichern und über ein Dropdown-Menü in BIM Compare zu diesem Zustand zurückkehren können.
• Wenn Sie weiterhin lieber eine einzelne NWD-Datei hochladen möchten, lesen Sie unseren Supportartikel BIM Compare einrichten.

Berechtigungen

Mehrere Modelle hochladen

1. Melden Sie sich bei Ihrem lokalen OpenSpace-Webserver an.
2. Wählen Sie das Projekt aus und wählen Sie in der linken Spalte „Einstellungen“ aus.
3. Klicken Sie auf die Registerkarte BIM.

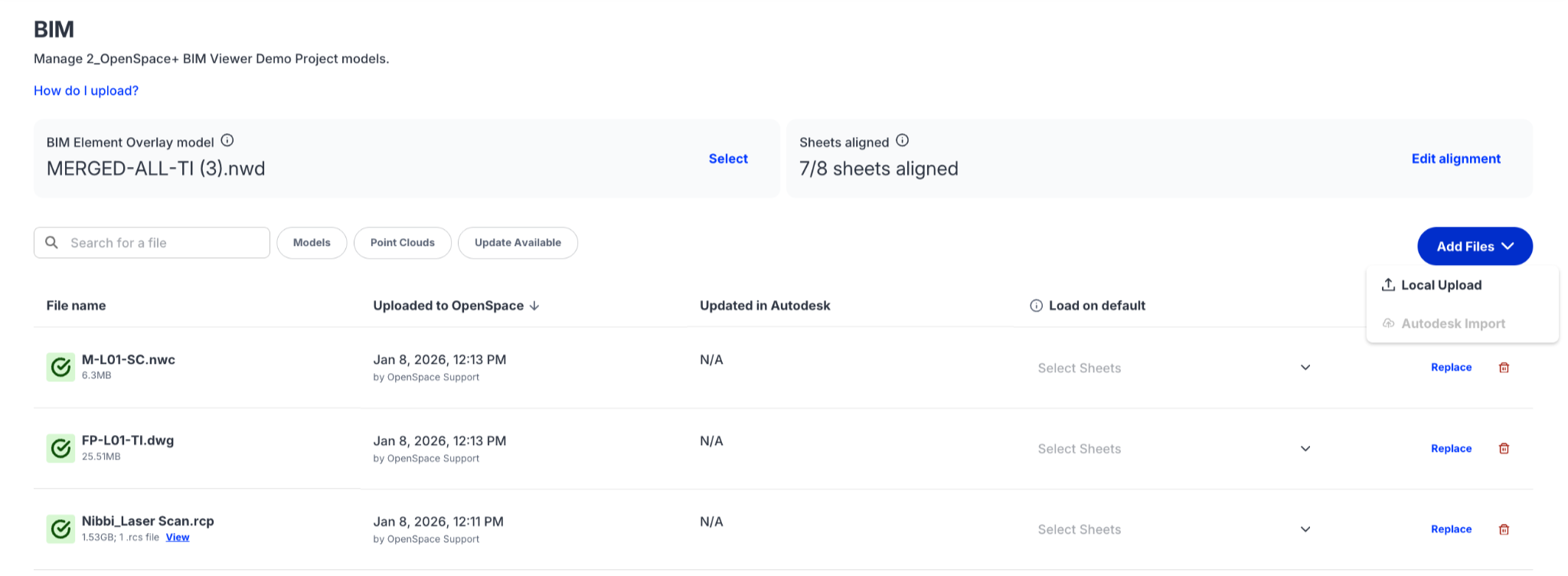

4. Laden Sie Ihr Modell von Ihrem lokalen Laufwerk oder mithilfe des Autodesk-Modellimports hoch.

Verknüpfte Dateien in einem Revit-Modell

Wenn Sie Revit-Modelle verwenden und lokal hochladen, beachten Sie bitte, dass verknüpfte Dateien in einem Revit-Modell, selbst wenn es sich um das zentrale Modell handelt, weiterhin nicht in der Revit-Datei selbst enthalten sind. Wenn Sie daher ein Revit-Modell mit verknüpften Dateien von einem lokalen Laufwerk in OpenSpace hochladen, werden die verknüpften Dateien im BIM-Viewer nicht angezeigt. Wenn Ihre Revit-Modelle über Revit Cloud Worksharing in Autodesk gehostet werden, können Sie diese verknüpften Dateien über unsere Funktion Autodesk-Modellimport importieren, um alle diese Dateien in OpenSpace anzuzeigen.

Mehrere Modelle verwenden

1. Melden Sie sich bei OpenSpace an und wählen Sie Ihr Projekt aus.

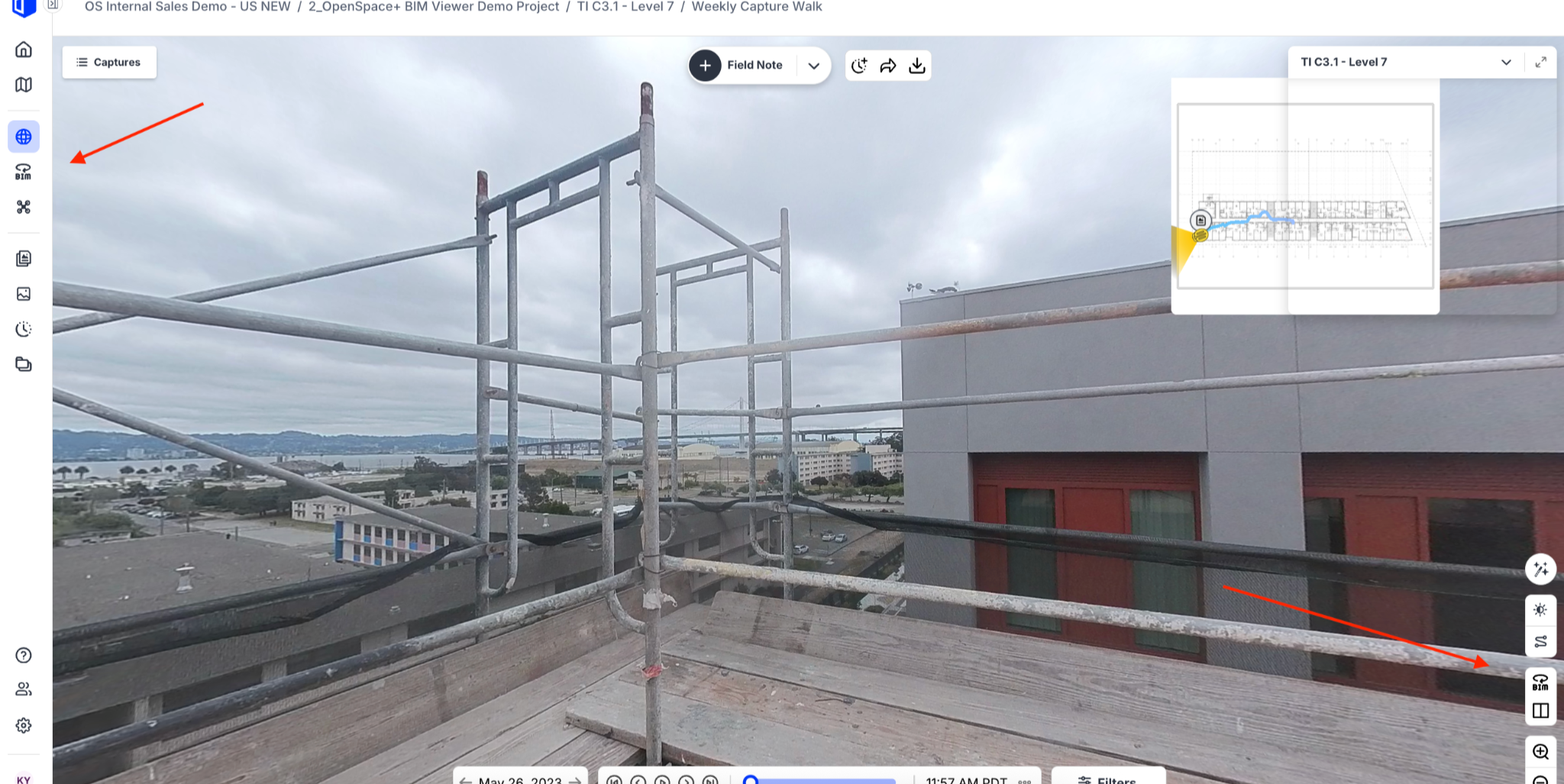

2. Sie können BIM Compare über die Navigation auf der linken Seite von jedem OpenSpace-Standort aus aufrufen. Alternativ können Sie in der Aufnahmeansicht das Symbol BIM in der unteren rechten Ecke auswählen.

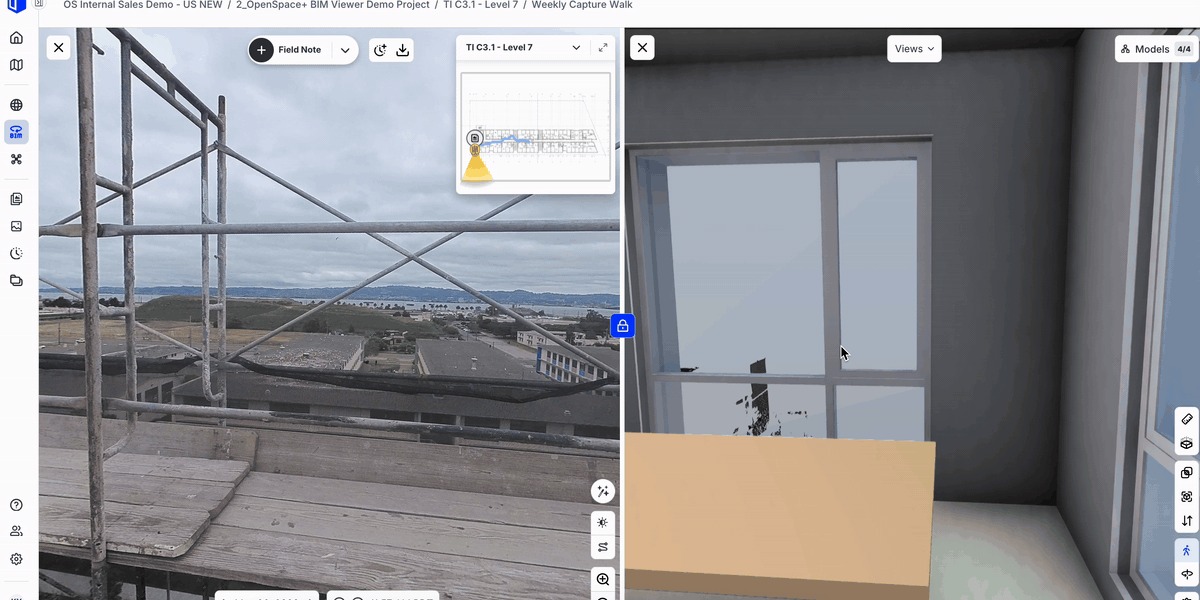

3. In BIM Compare werden standardmäßig alle erfolgreich hochgeladenen und verarbeiteten Modelle geladen. Um zu ändern, welche Modelle geladen werden, verwenden Sie den Modellbaum in der oberen rechten Ecke. Aktivieren oder deaktivieren Sie die gewünschten Modelle.



Standardsicht auf einem Modell festlegen

Standort-Admins und Organisations-Admins können ändern, welche(s) Modell(e) standardmäßig für welche Ansicht(en) geladen werden.

1. Melden Sie sich bei Ihrem lokalen OpenSpace-Webserver an.
2. Wählen Sie das Projekt aus und wählen Sie in der linken Spalte „Einstellungen“ aus.
3. Klicken Sie auf die Registerkarte BIM.

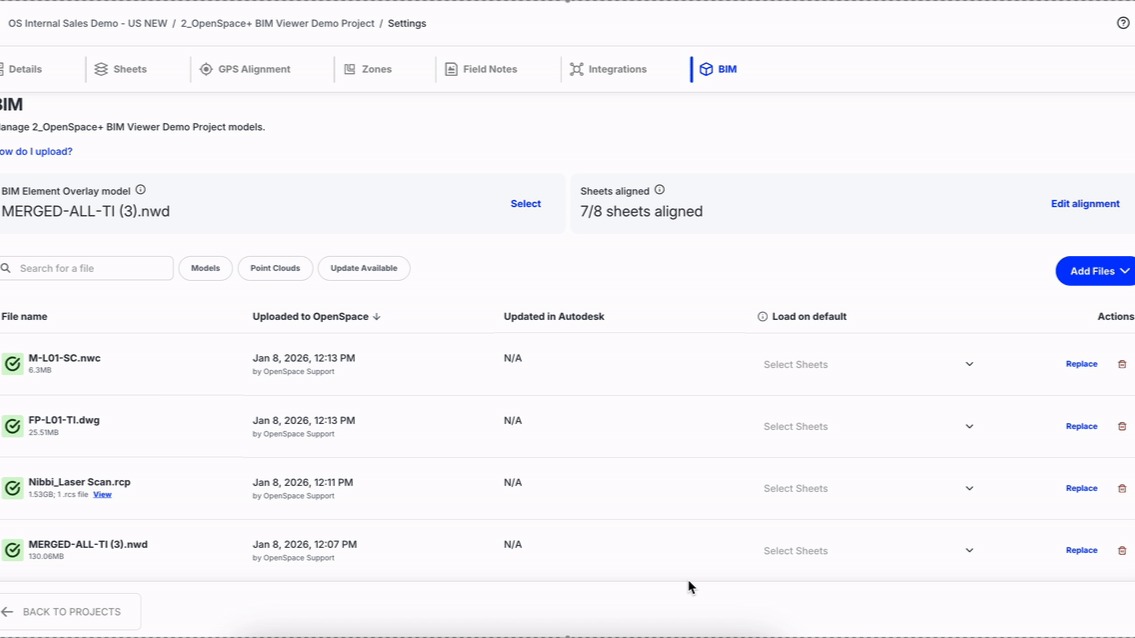

4. Nachdem Sie ein Modell erfolgreich hochgeladen haben, wird eine Spalte Standardmäßig laden angezeigt.
5. Wählen Sie eine oder mehrere Ansichten aus dem Dropdown-Menü aus.
   • Hinweis: Sobald Sie die Ansicht auswählen und außerhalb des Dropdown-Menüs klicken, wird Ihre Auswahl automatisch gespeichert.

FAQ

Nachdem ich mehrere Modelle in ein Projekt hochgeladen habe: Welches Modell wird geladen, wenn ich BIM Compare öffne?

Wenn ein Standort- oder Organisations-Admin ein Standardmodell festgelegt hat, wird dieses Modell geladen, wenn Sie BIM Compare öffnen. Wenn kein Standardmodell festgelegt wurde, werden beim Öffnen von BIM Compare alle erfolgreich auf den Standort hochgeladenen Modelle geladen.

• Tipp: Jeder Benutzer eines OpenSpace-Projekts kann eine Gespeicherte Ansicht mit den gewünschten Einstellungen für die Modellverwendung erstellen und später darauf zurückgreifen.

Welche BIM-Dateitypen werden unterstützt?

Hier finden Sie unsere Liste kompatibler Dateitypen. Wenn Sie einen nicht unterstützten Dateityp hochgeladen oder importiert oder eine ungültige Punktwolkenauswahl vorgenommen haben, werden Sie in einem Statusfenster über diese Fehler benachrichtigt.

Gibt es Dateigrößenbeschränkungen für das Hochladen mehrerer Modelle?

Sie können Modelle mit einer Größe von bis zu 4 GB in OpenSpace hochladen. Sie können beliebig viele Modelle auf einen Standort hochladen – es gibt kein Limit!

Kann ich einzelne Modelle für jede Etage hochladen?

Ja, solange sich alle hochgeladenen Modelle vor dem Hochladen in OpenSpace im selben Koordinatensystem befinden.

Was geschieht mit den Ansichtsausrichtungen, wenn ich zusätzliche Modelle in ein Projekt hochlade, in dem bereits ein Modell an Ansichten ausgerichtet ist?

Wenn sich die neu hochgeladenen Modelle im selben Koordinatensystem wie das verbundene Modell befinden, bleiben die Ansichtsausrichtungen unverändert und eine erneute Ausrichtung ist nicht erforderlich. Wenn sich die neu hochgeladenen Modelle NICHT im selben Koordinatensystem befinden, müssen die Ansichten neu ausgerichtet werden.

Welche Option verwendet OpenSpace zur Ausrichtung aller Modelle aus Autodesk: interner Ursprung, Basispunkt oder gemeinsame Koordinaten/Georeferenzierung? Ist die Wahl außerdem exklusiv, d. h. können wir einige Modelle mit gemeinsamen Koordinaten und andere mit dem internen Ursprung oder dem Basispunkt ausrichten?

Unabhängig davon, welche Methode zur Festlegung gemeinsamer Koordinaten verwendet wird (interner Ursprung, Basispunkt oder gemeinsame Koordinaten): Solange eine dieser Methoden verwendet wird, werden mehrere Modelle in OpenSpace korrekt zueinander ausgerichtet. Die Wahl ist nicht exklusiv. Ja, Sie können einige Modelle mit gemeinsamen Koordinaten und andere mit dem internen Ursprung oder dem Basispunkt ausrichten.

Kann ich die Positionen von Modellen relativ zueinander in OpenSpace manuell ändern, nachdem die Modelle hochgeladen wurden?

Derzeit ist keine manuelle Ausrichtung möglich. Alle Modelle müssen sich im selben Koordinatensystem befinden. Sie müssen ein BIM-Autorensystem verwenden, um die Modelle im selben Koordinatensystem auszurichten.

Wenn Sie weitere Fragen haben, wenden Sie sich bitte an das OpenSpace-Supportteam unter support@openspace.ai.
