Selbstständige BIM-Plan-Ausrichtung

Überblick

Die selbstständige BIM-Plan-Ausrichtung ist eine benutzerfreundliche Funktion, mit der Sie Ihre OpenSpace-Pläne schnell an Ihr BIM-Koordinatensystem ausrichten können. Hinweis: Die selbstständige BIM-Ausrichtung ist für die Verwendung von BIM Compare nicht erforderlich – OpenSpace führt die BIM-Ausrichtung für alle Pläne durch, die mindestens eine Aufnahme haben.

Berechtigungen

So führen Sie eine Plan-Ausrichtung durch

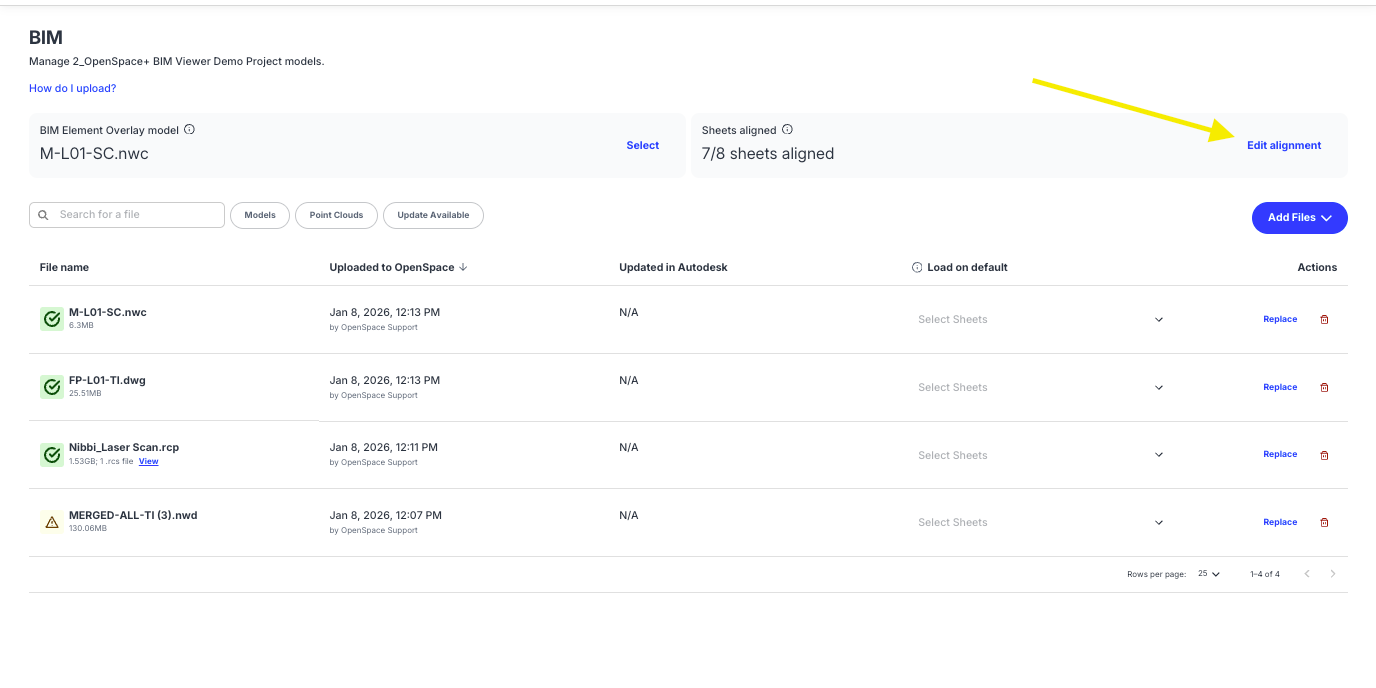

1. Navigieren Sie im Menü auf der linken Seite zu Einstellungen und klicken Sie auf die Registerkarte BIM oben.
2. Wählen Sie Ausrichtung bearbeiten aus.

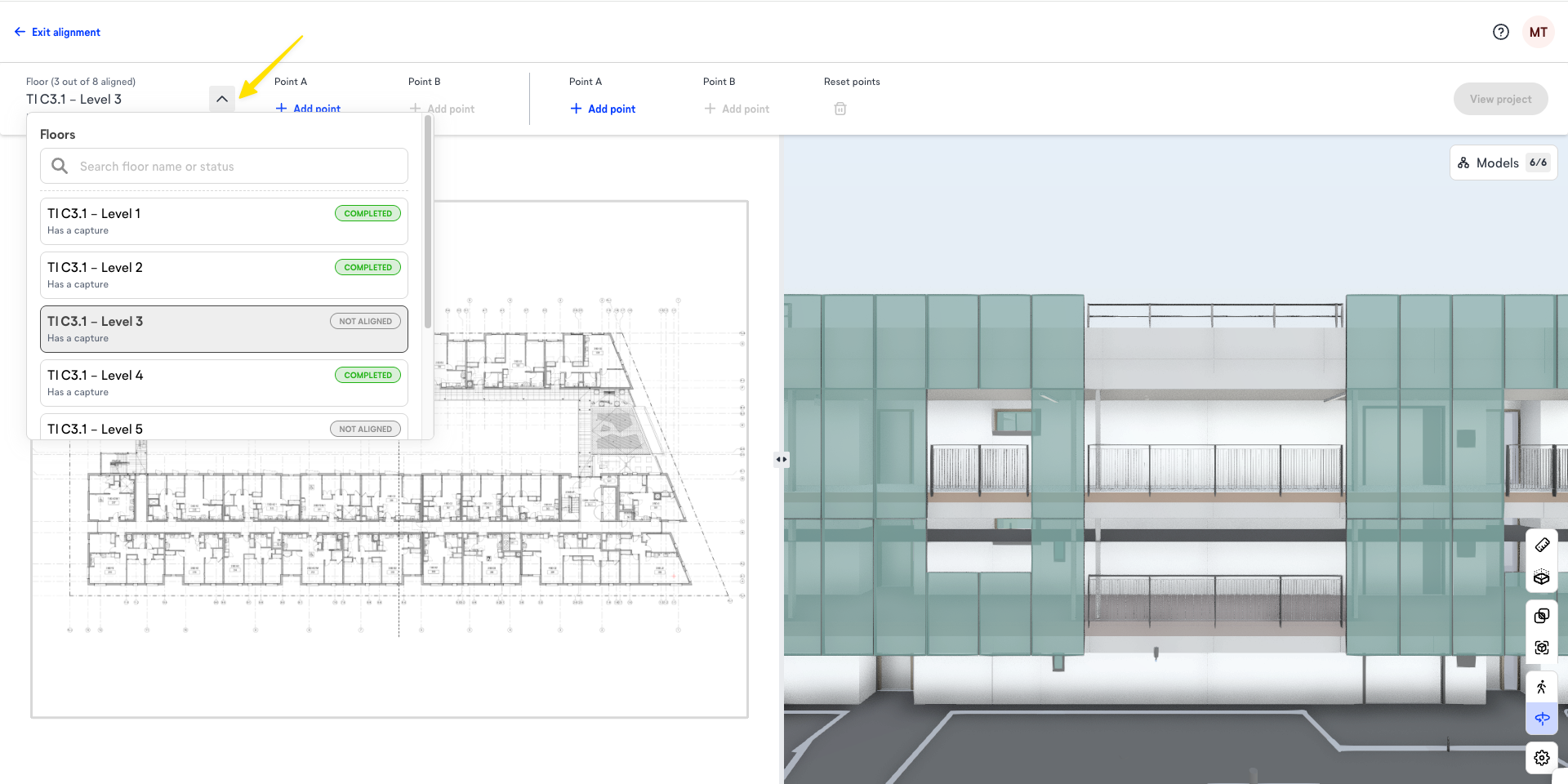

3. Wählen Sie oben links im Dropdown-Menü eine Ebene zur Ausrichtung aus. Im Dropdown-Menü können Sie außerdem sehen, für welche Ebenen Aufnahmen vorhanden sind und welche bereits ausgerichtet wurden.

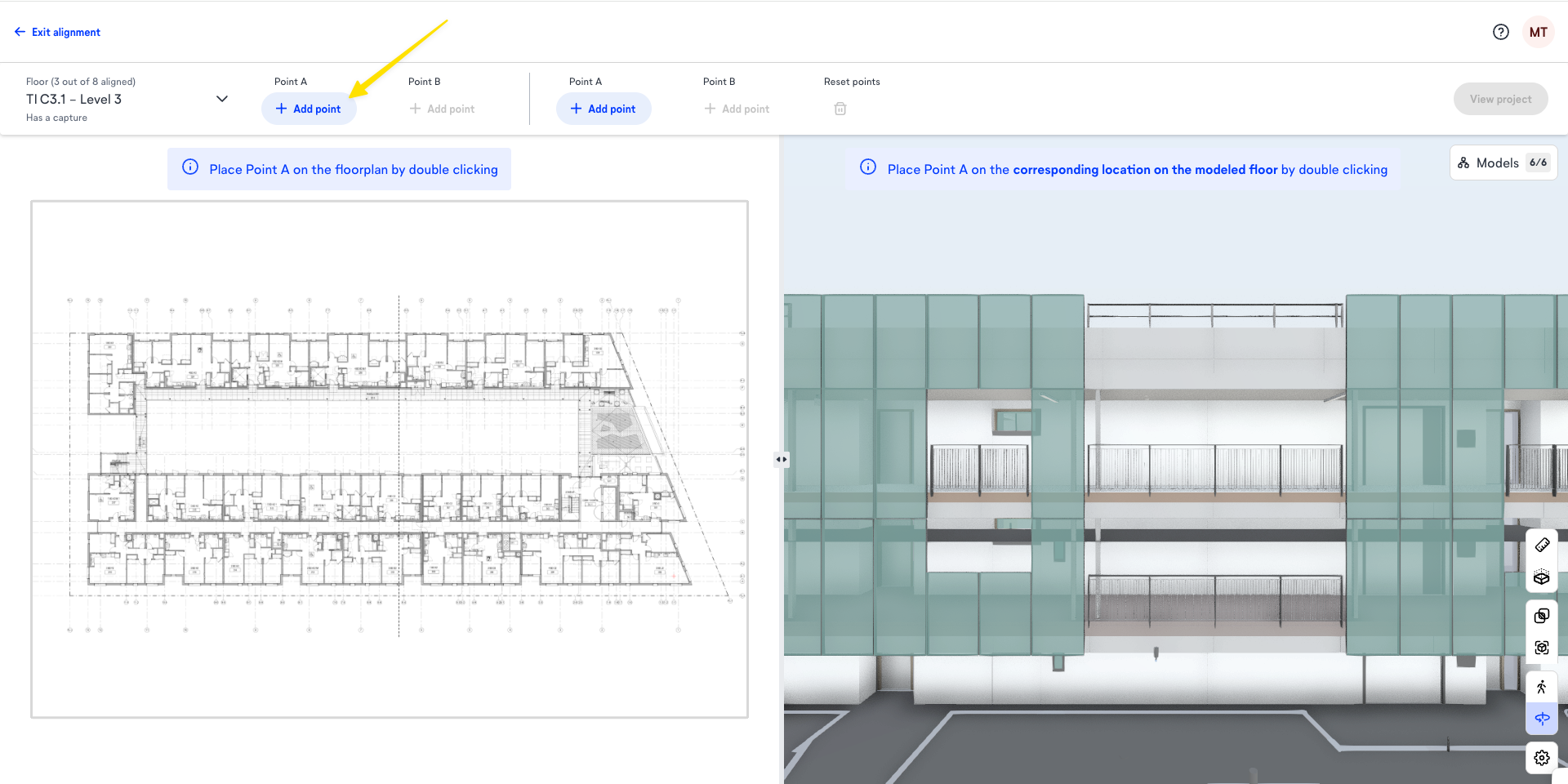

4. Wählen Sie Punkt hinzufügen aus, um mit der Ausrichtung des ersten Punktepaares (A) zu beginnen.
   • Tipp: Verwenden Sie eine Schnittebene, um die richtige Ebene im Modell zu finden, die dem Grundriss entspricht, den Sie ausrichten.

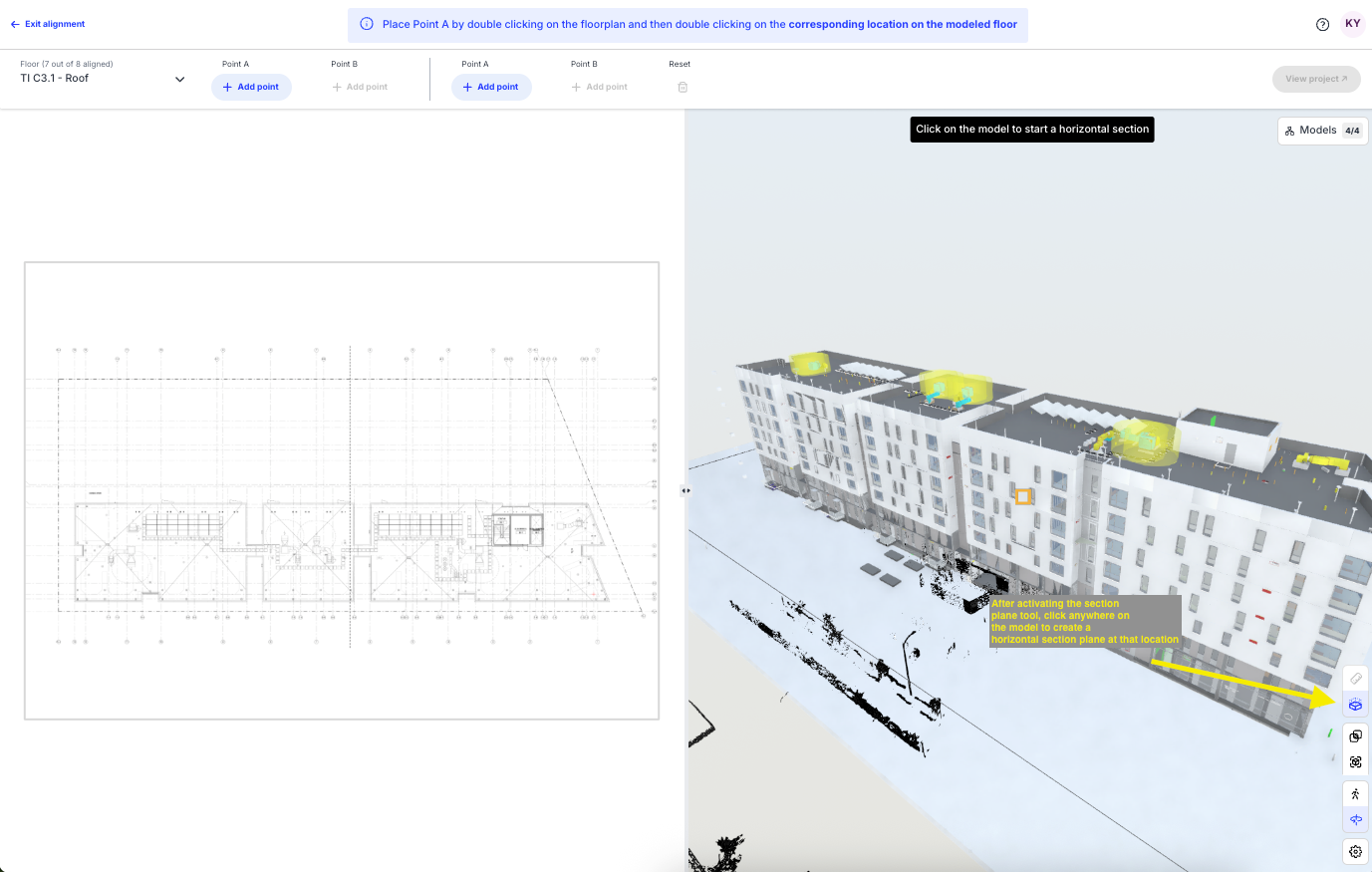

Werkzeug für Schnittebenen:

5. Doppelklicken Sie im linken Fensterbereich, um einen bestimmten Punkt auf dem Plan auszuwählen.
   • Tipps:
     • Sie können auch zuerst auf der Modellseite beginnen, wenn Sie dies bevorzugen.

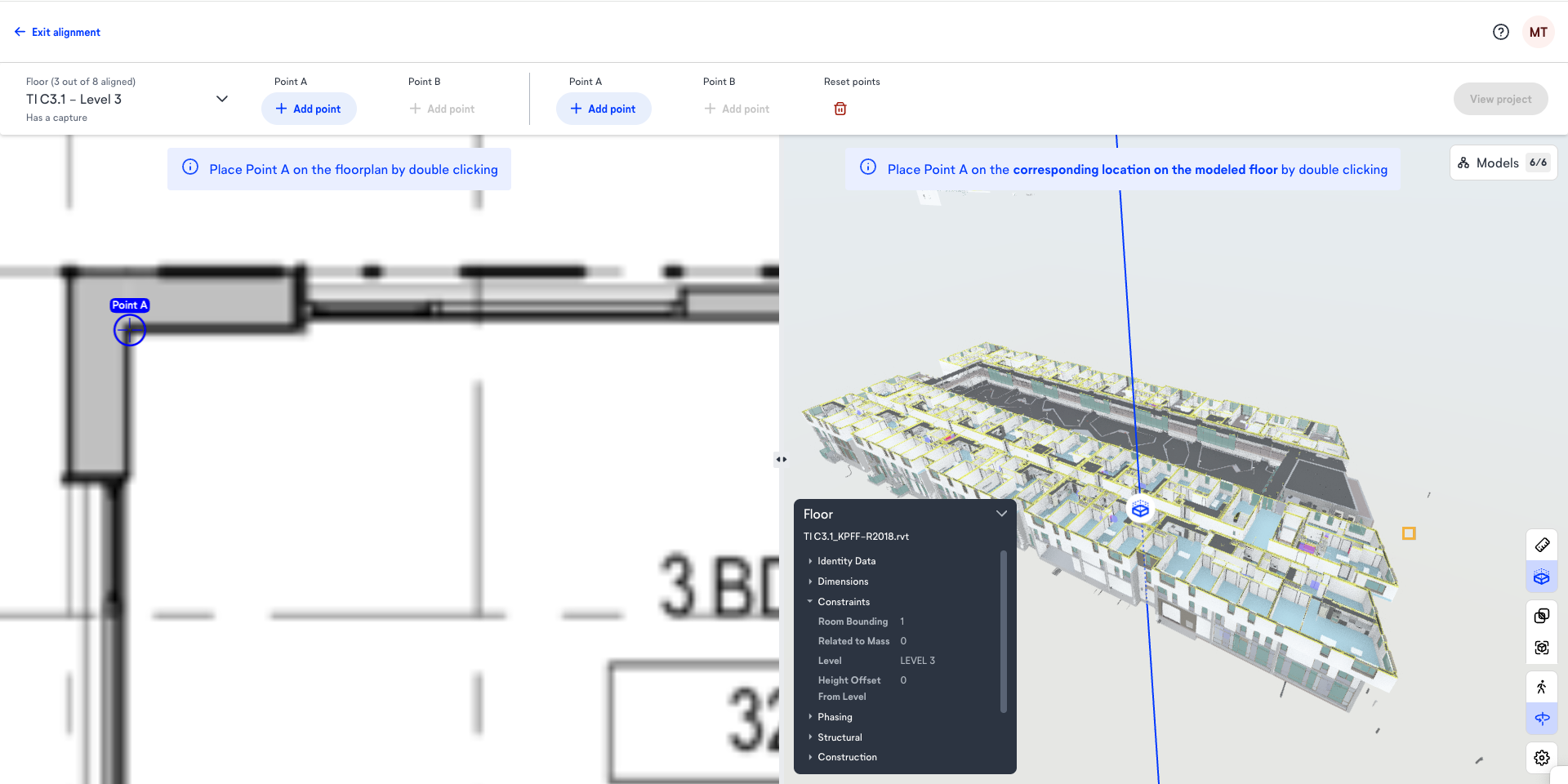

     • Wählen Sie ein Element aus und öffnen Sie das Eigenschaftenfenster unten links (wie im folgenden Screenshot dargestellt), um sicherzustellen, dass Sie den Plan an der entsprechenden Ebene im Modell ausrichten.

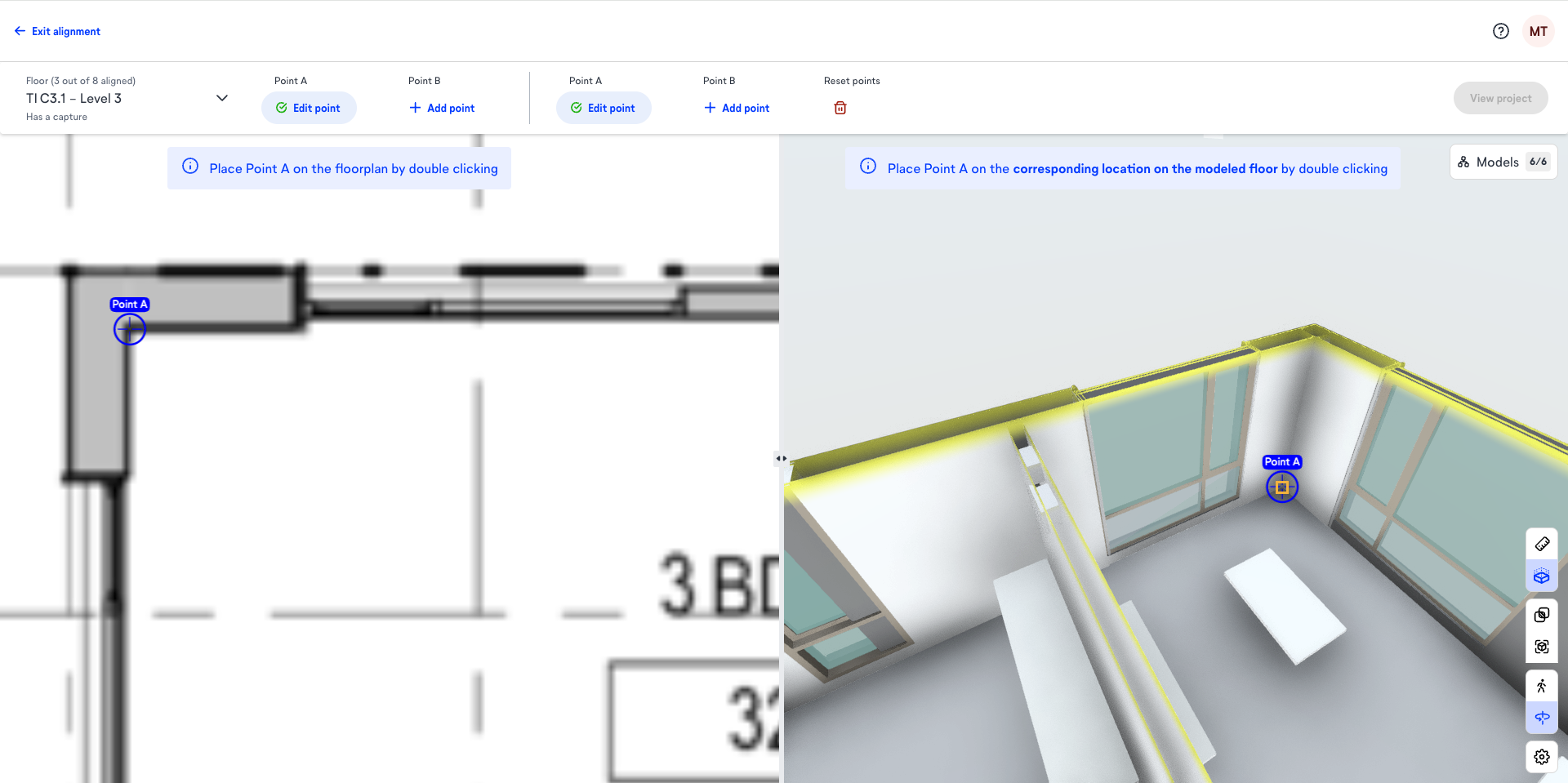

6. Wechseln Sie zum Modell und wählen Sie denselben Punkt im Modell aus. Der Cursor bleibt beim Bewegen über Kanten und Ecken daran „haften“, um die Punktauswahl zu erleichtern.

7. Sobald die Punkte A ausgewählt sind, klicken Sie für Punkt B auf Punkt hinzufügen und wiederholen Sie die Schritte 4–6, um die Punkte B auszuwählen.
   • Tipp: Das Ausrichtungsergebnis ist am besten, wenn Sie die Punkte A und B so weit wie möglich voneinander entfernt auswählen.

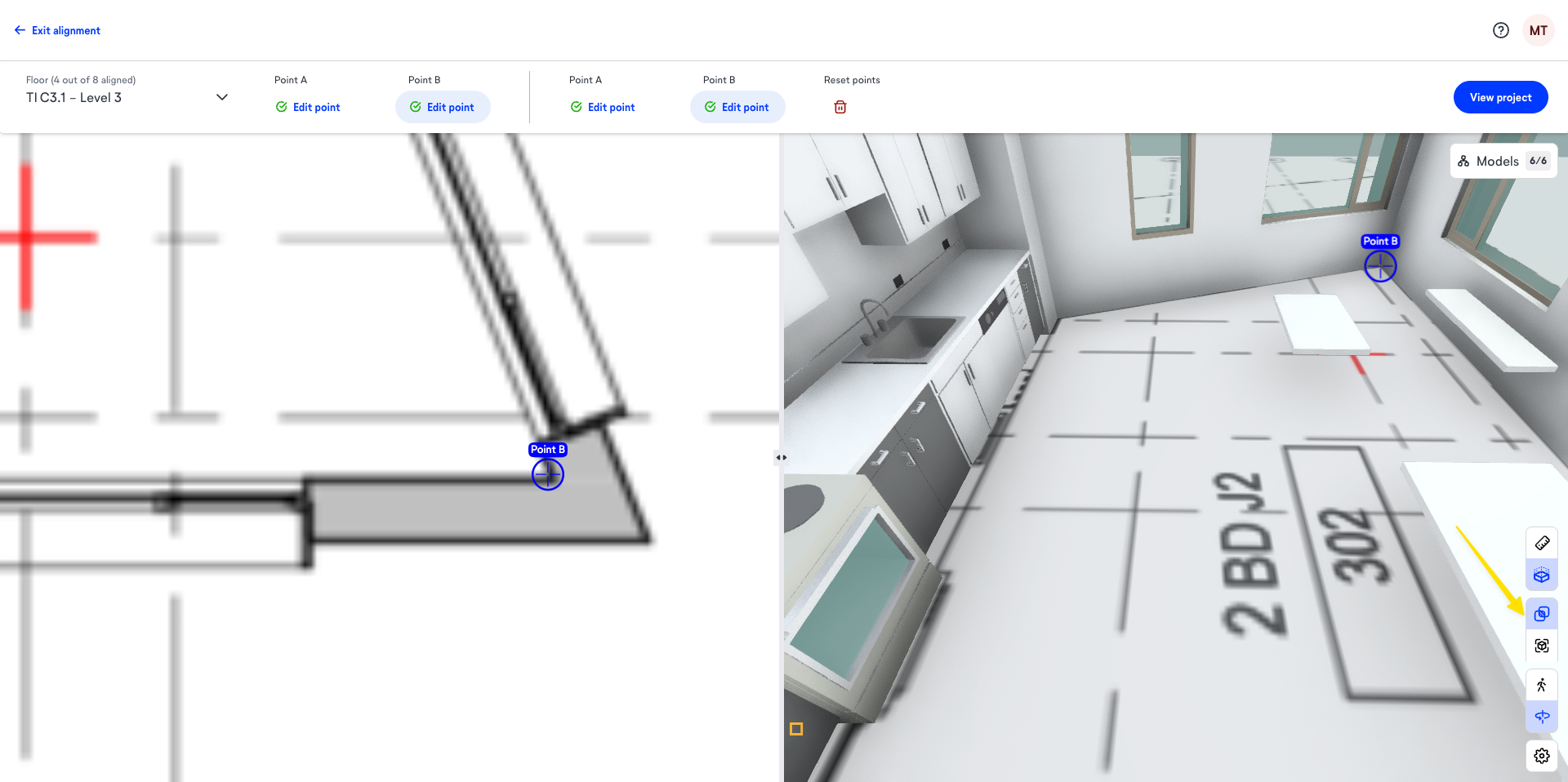

Tipp: Sie können das Werkzeug zur Planüberlagerung aktivieren, um die Genauigkeit Ihrer Ausrichtung während des Vorgangs zu überprüfen. Der Plan wird angezeigt, sobald Sie zwei Punkte festgelegt haben, und seine Position wird dynamisch angepasst, wenn Sie die Positionen der Punkte ändern.

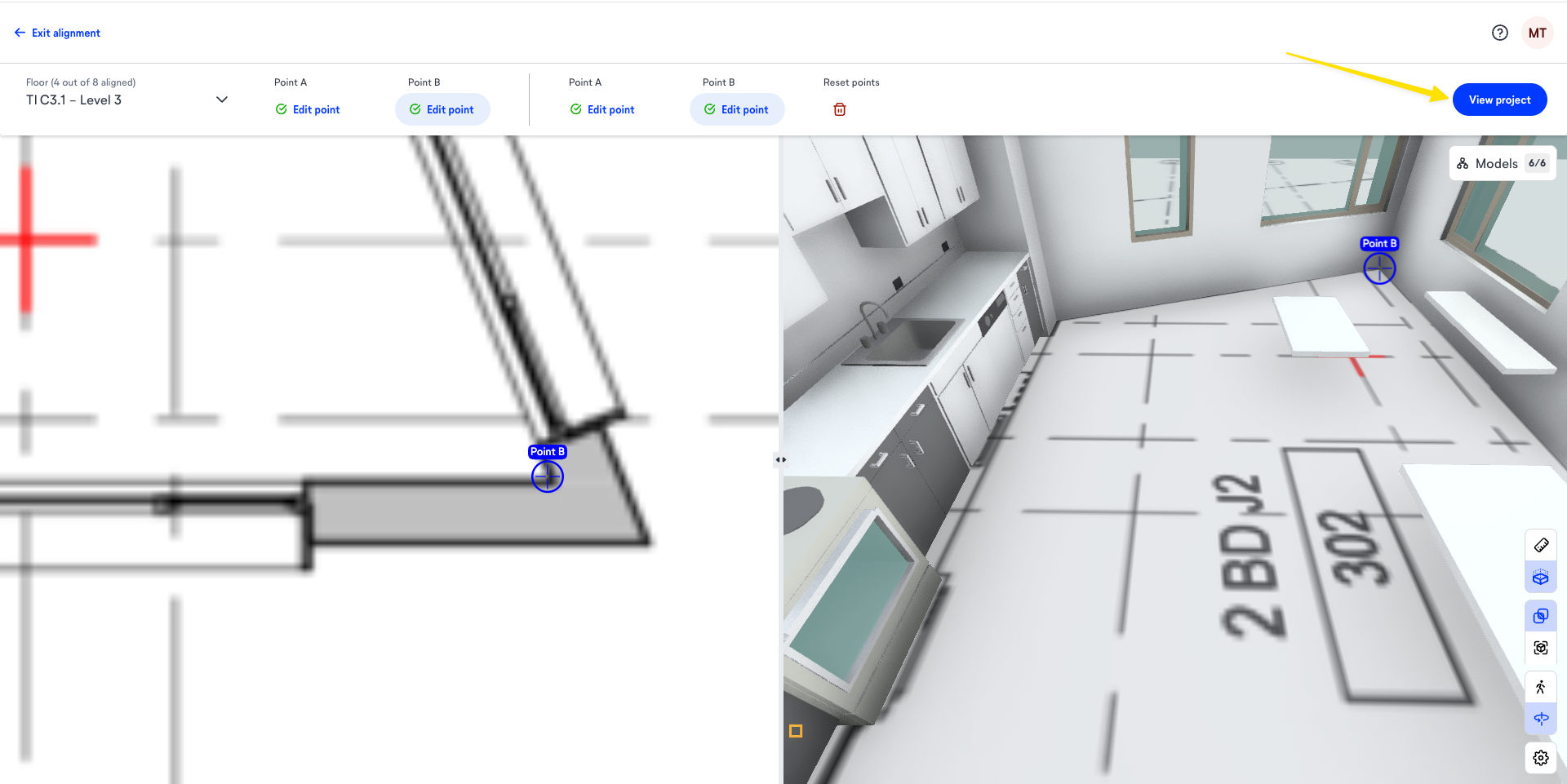

8. Klicken Sie auf Projekt anzeigen, um BIM Compare in einem neuen Tab auf der neu ausgerichteten Ebene zu öffnen.

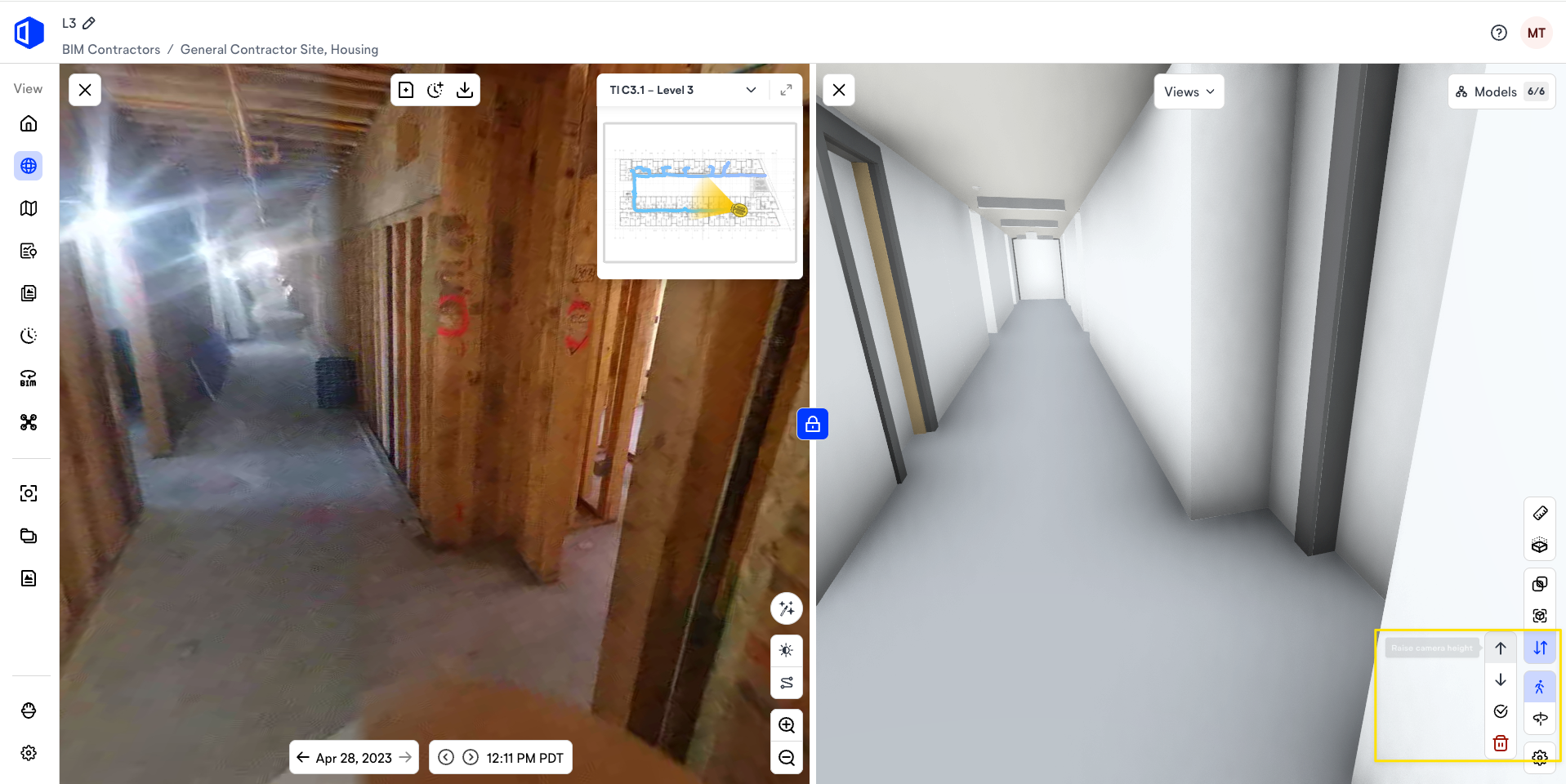

• Tipp: Beim Ausrichten eines Plans am BIM wird die Kamerahöhe automatisch festgelegt. Wenn Sie die Kamerahöhe in BIM Compare anpassen müssen, können Sie dies über den Pfeilschalter tun:

9. Klicken Sie oben links auf Ausrichtung verlassen, um zur BIM-Registerkarte zurückzukehren.

Wenn Sie weitere Fragen haben, wenden Sie sich bitte an das OpenSpace-Supportteam unter support@openspace.ai.
