BIM-Element-Überlagerung

BIM-Element-Überlagerung

Übersicht

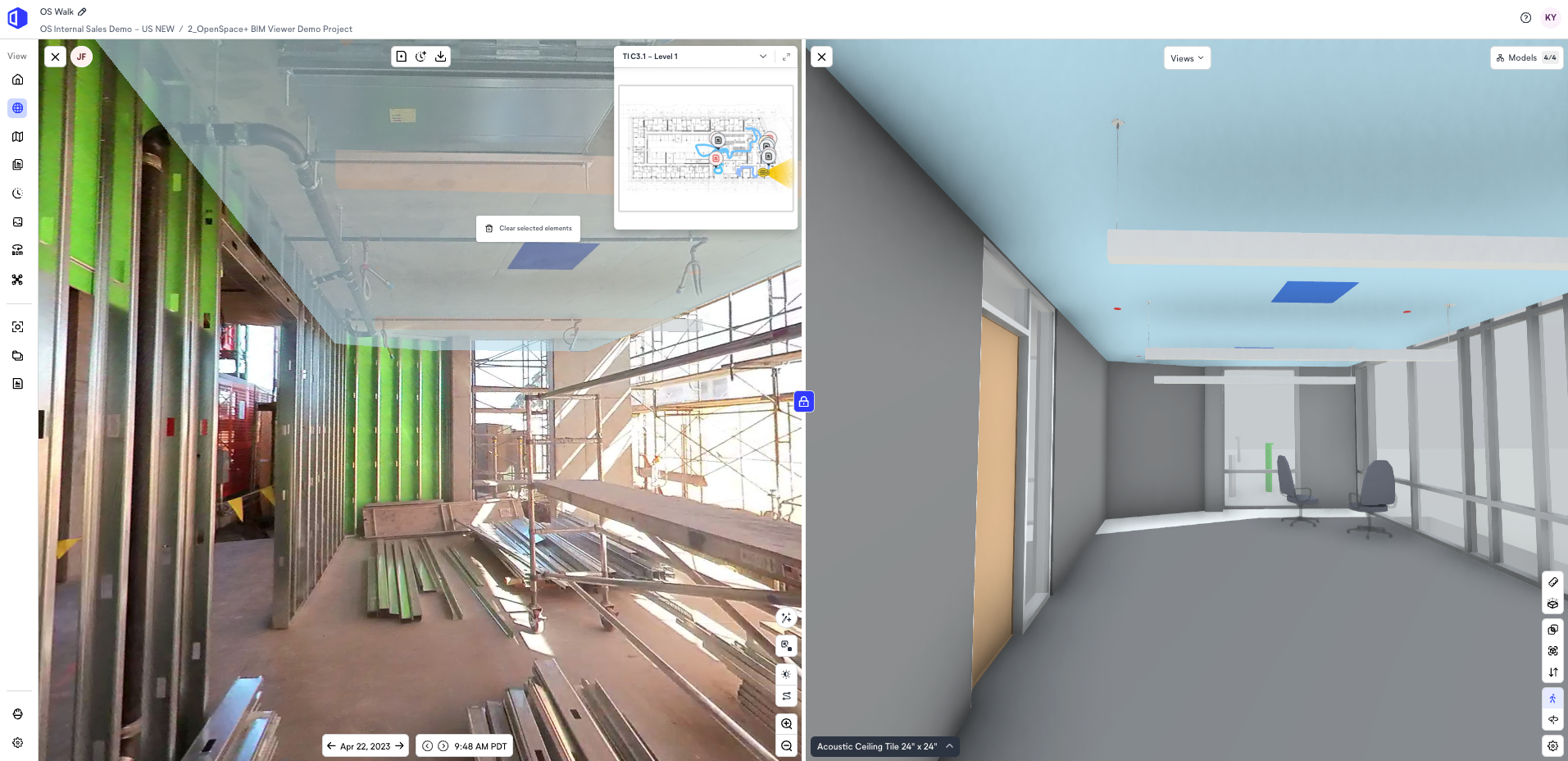

Die BIM-Element-Überlagerung in OpenSpace unterstützt die Verbesserung der Installationsplanung, Koordination und Kommunikation. Sie wählen Elemente aus dem Modell aus, wie z. B. einen HLK-Gitterrost, und positionieren diese in Ihren Baustellenbildern. Überlagerungen helfen Ihnen, räumliche Beziehungen und Abläufe besser zu verstehen, bevor die Arbeit beginnt, und ermöglichen eine bessere Koordination, wie verschiedene Systeme nebeneinander installiert werden, um Kollisionen auf der Baustelle zu vermeiden. Verwenden Sie die BIM-Element-Überlagerung, um alle Beteiligten auf denselben Stand zu bringen, Installationsherausforderungen vorherzusehen und Koordinationsbemühungen zu verbessern, ohne zwischen mehreren Plattformen wechseln zu müssen.

Berechtigungen

Festlegen eines Standardmodells

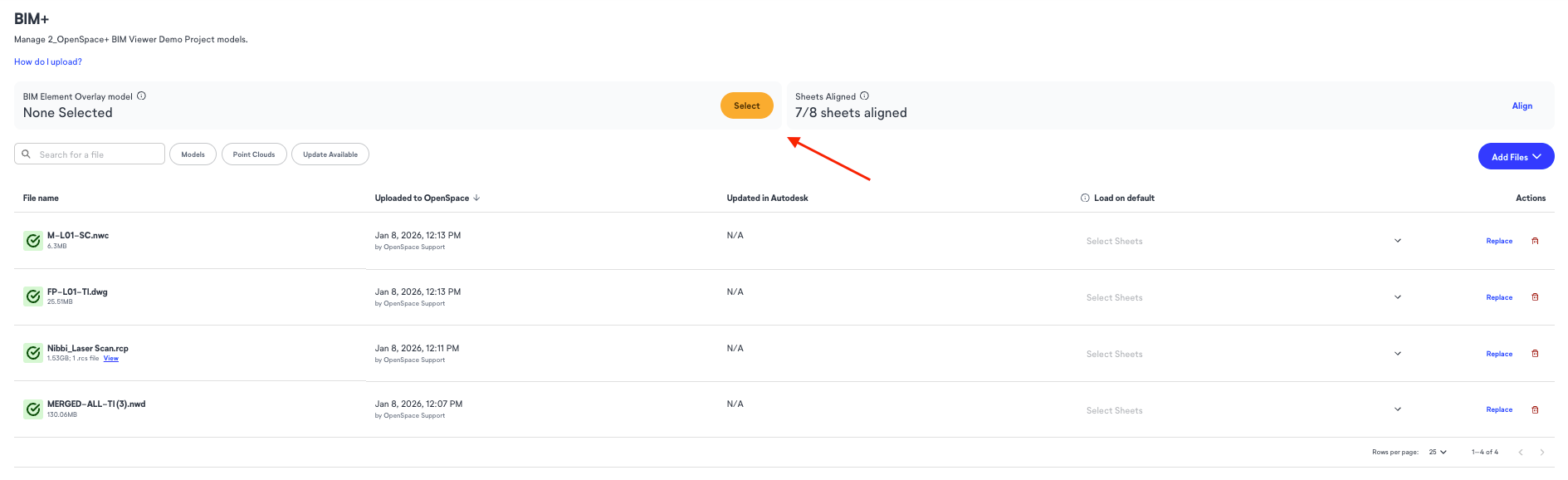

Sie können mehrere Modelle auf einer OpenSpace-Site hochladen, aber um die zugrundeliegende KI-gestützte Modellfunktion zu nutzen, die die verbesserte Ausrichtung der BIM-Element-Überlagerung unterstützt, müssen Sie ein Modell auswählen. Dieses nennen wir das „Standardmodell“. Nur Site- und Organisations-Admins können das Standardmodell auswählen. Für beste Ergebnisse wählen Sie ein Modell, das wichtige architektonische und strukturelle Elemente zeigt. Beachten Sie, dass Punktwolken-Dateien nicht als Standardmodell festgelegt werden können.

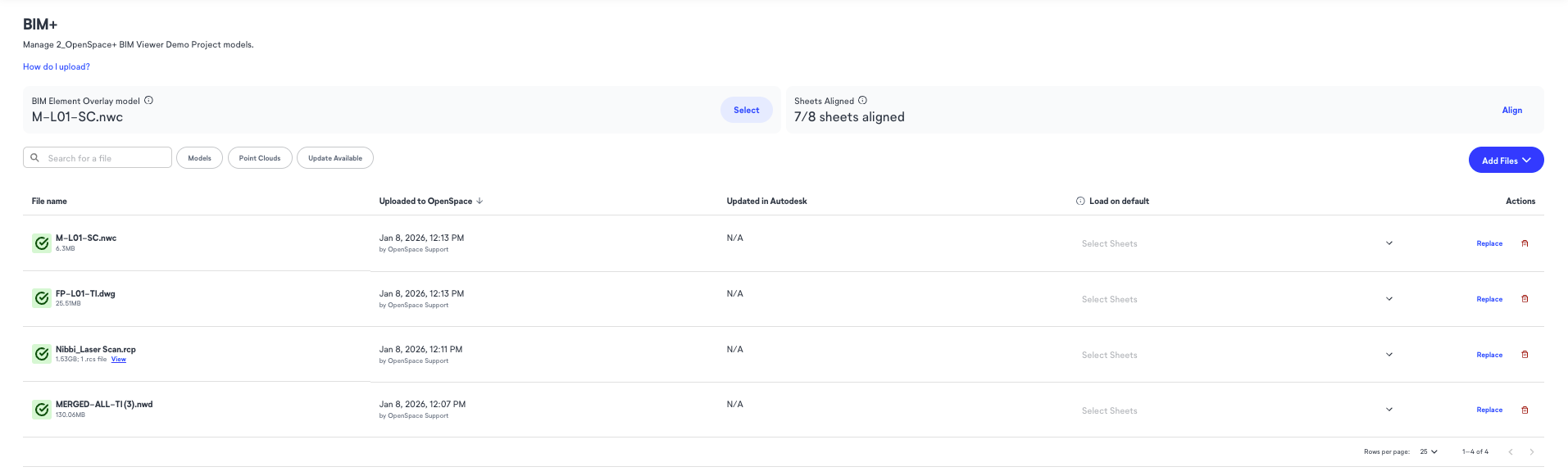

So sieht der Reiter „BIM-Element-Überlagerung“ in den Projekteinstellungen nach dem Festlegen eines Standardmodells aus:

So überlagern Sie Elemente in BIM Compare

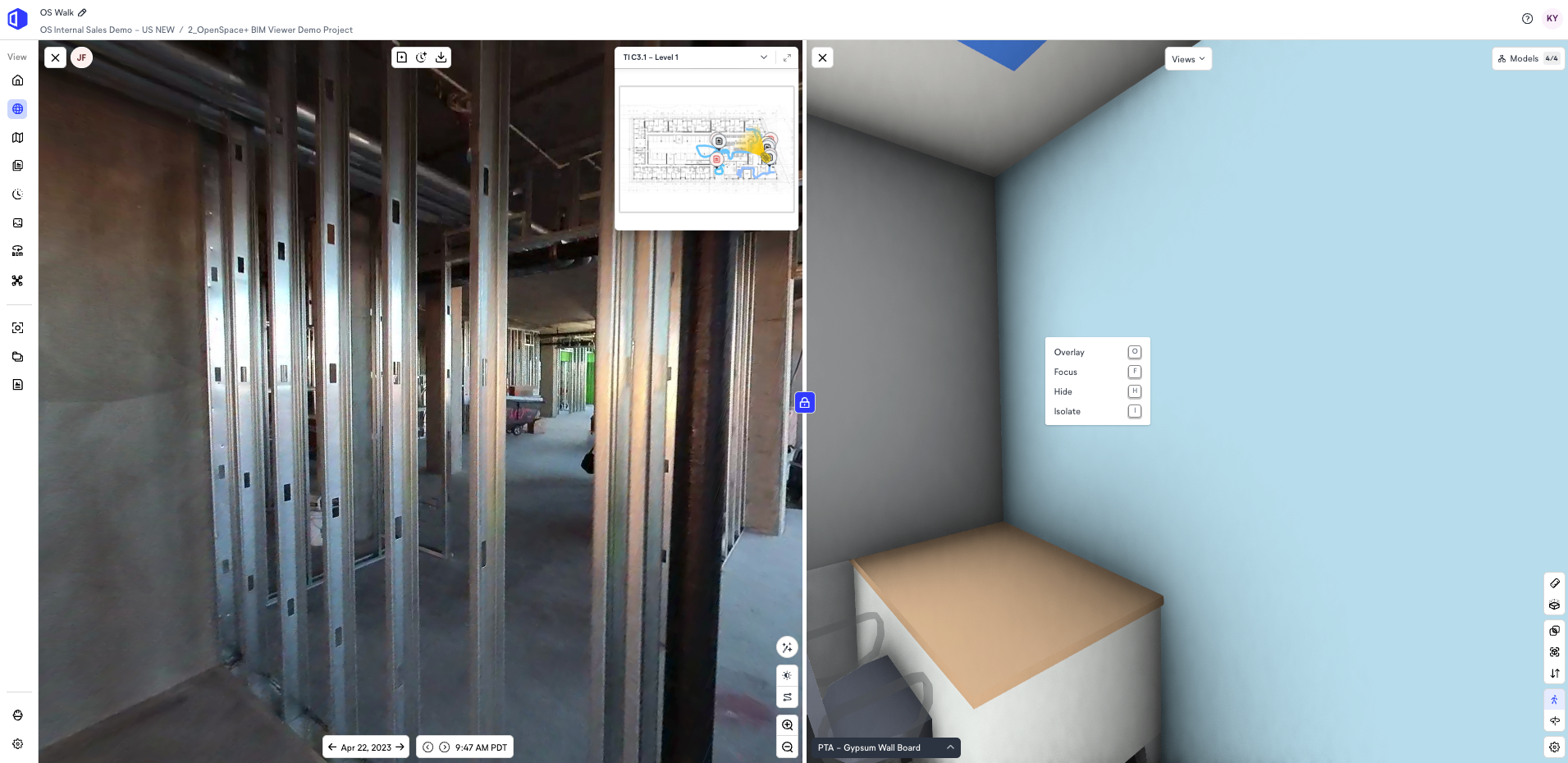

• Wählen Sie mindestens ein BIM-Element auf der Modellseite von BIM Compare aus und klicken Sie dann mit der rechten Maustaste. Optionen wie Überlagern werden dann verfügbar:

• Um Elemente auszuwählen, die über der Decke modelliert sind, blenden Sie BIM-Elemente wie Decken mit der Option Ausblenden aus.

• Um mehrere BIM-Elemente gleichzeitig auszuwählen, halten Sie Shift gedrückt, während Sie jedes Element anklicken, und senden Sie sie dann mit der Taste O auf Ihrer Tastatur oder per Rechtsklick und Auswahl von Überlagern rüber.

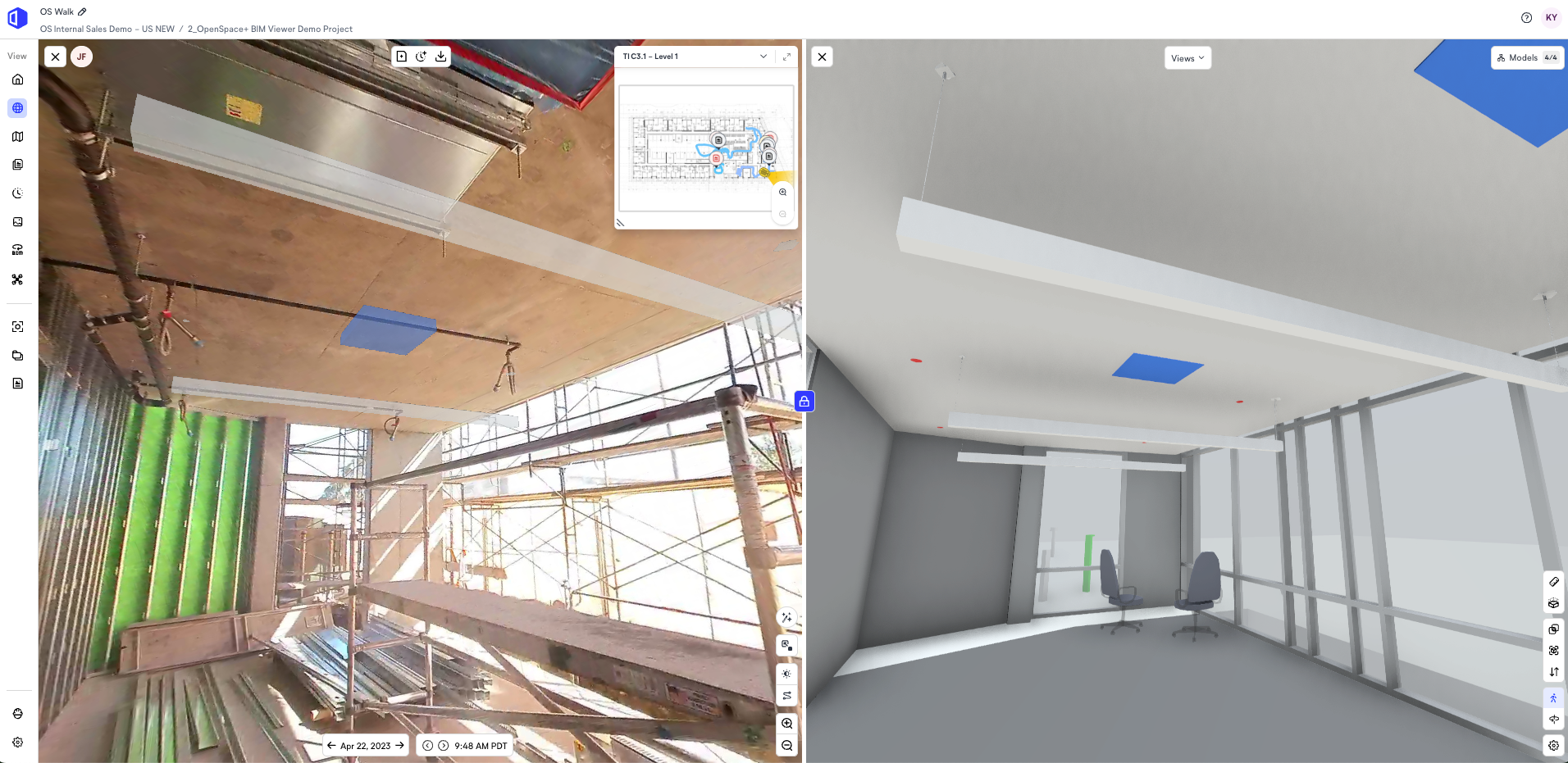

• Nach der Überlagerung können Sie zu einem anderen Bild im Aufnahmeverlauf navigieren – auch auf einer anderen Etage – und die Elemente bleiben sichtbar, bis Sie sie manuell entfernen. Sie können die ausgewählten Elemente entfernen, indem Sie sie auf der Aufnahme-Seite mit der rechten Maustaste anklicken.
  • Hinweis: Die Genauigkeit der Überlagerungsausrichtung kann je nach Bild variieren. Die BIM-Element-Überlagerung dient als hilfreiche Referenz für Diskussionen und Entscheidungsfindungen, nicht als präzises QA/QC-Werkzeug.

Verbesserung der Ausrichtung mit dem Kalibrierungswerkzeug

Wenn die Überlagerungsausrichtung verbessert werden muss:

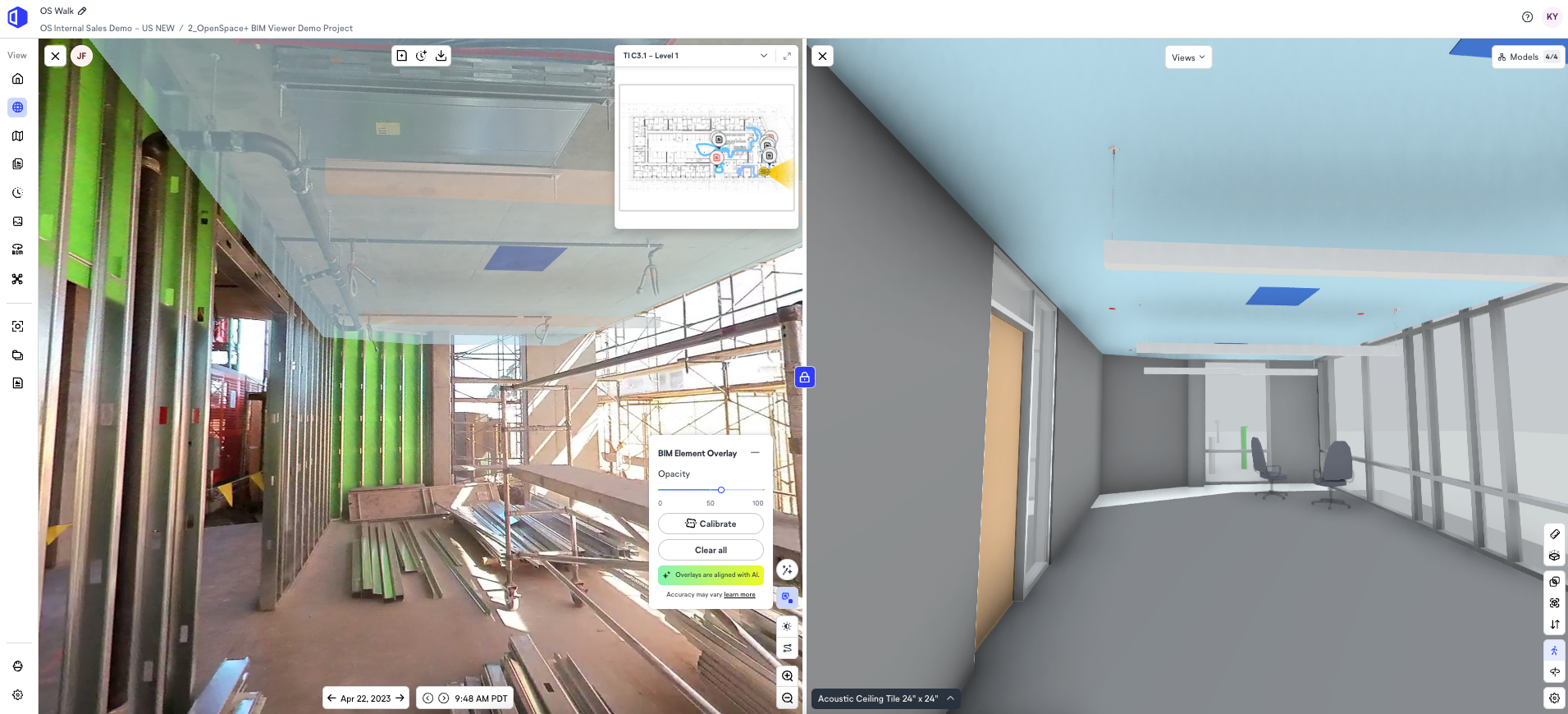

• Klicken Sie auf die Schaltfläche BIM-Element-Überlagerung.

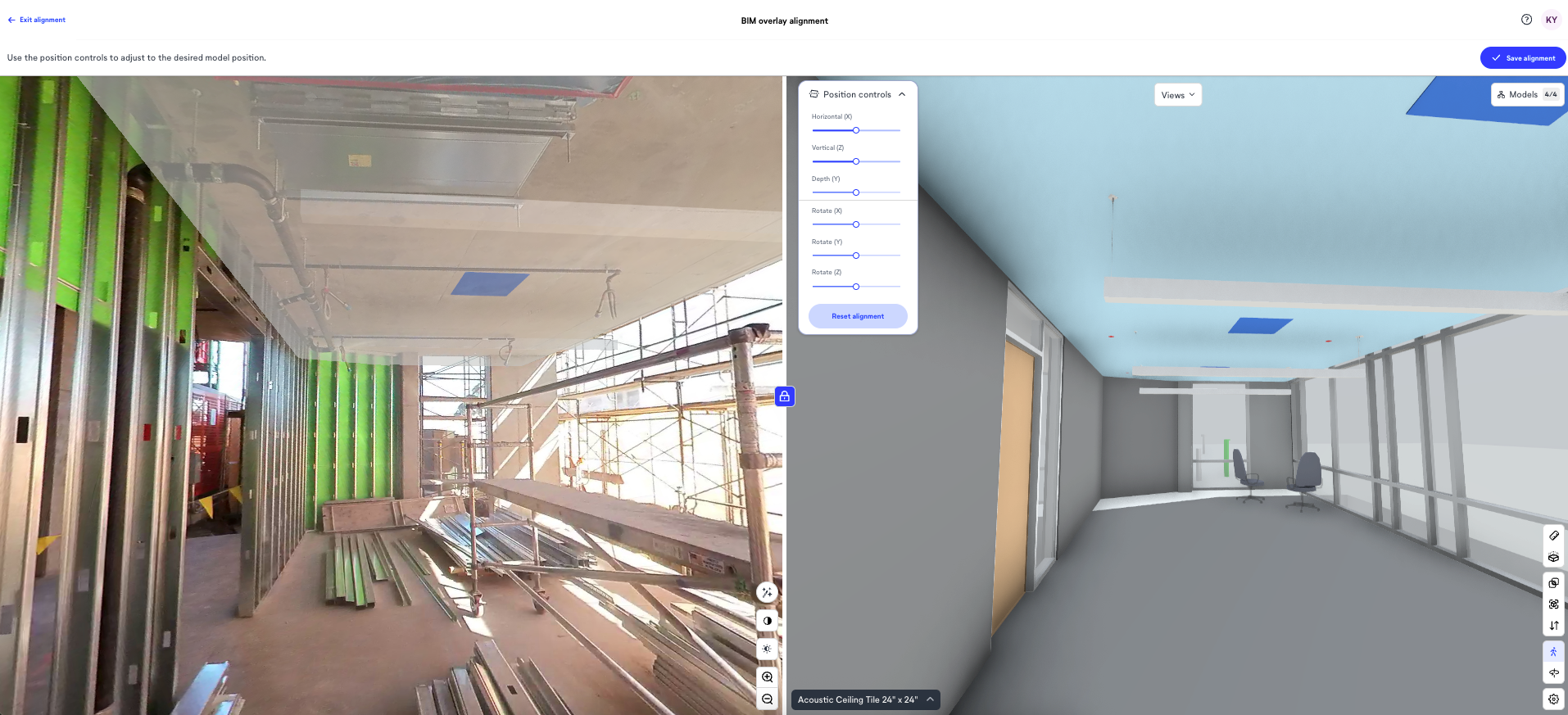

• Wählen Sie Kalibrieren und verwenden Sie die Positionssteuerung, um die gewünschte Modellposition anzupassen.

Teilen und Speichern Ihrer Überlagerung

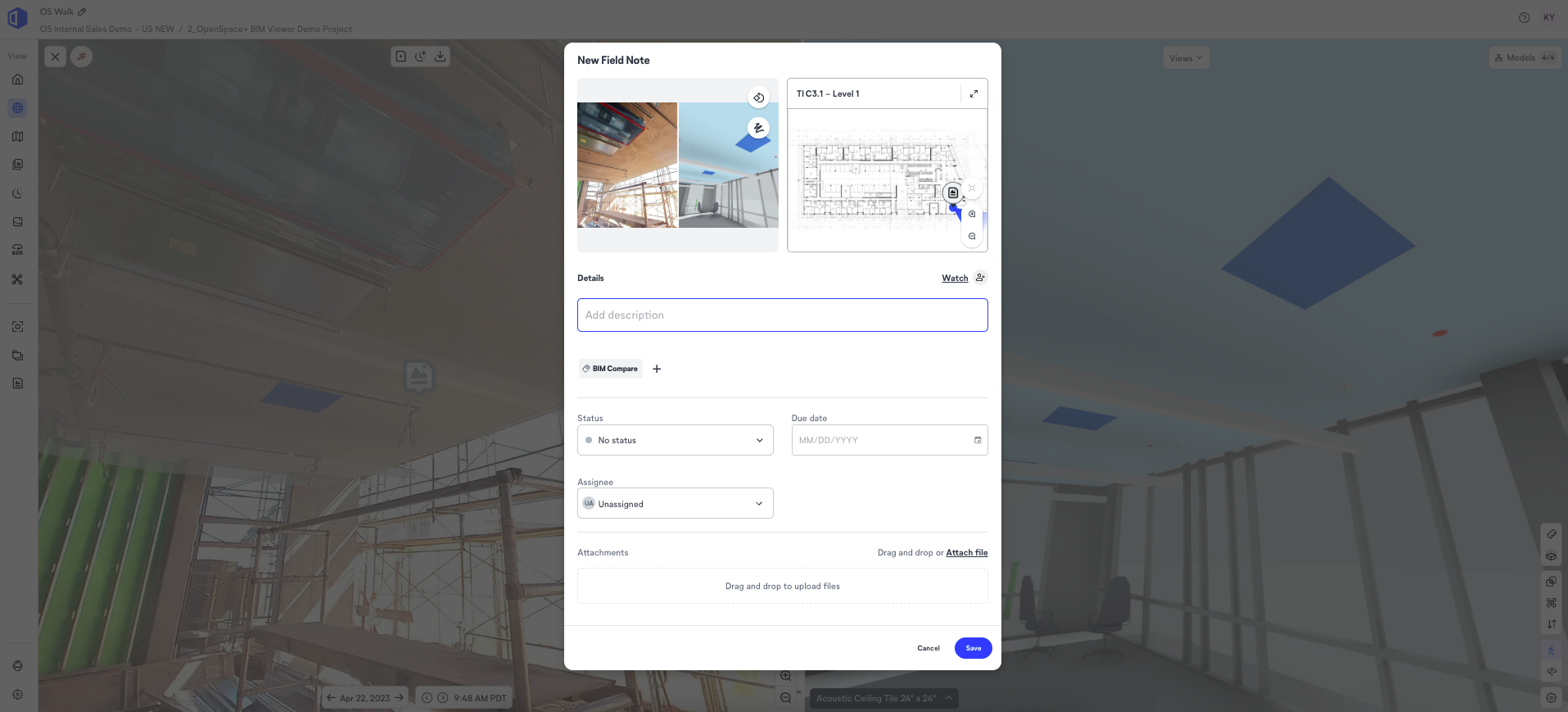

• Mit Mitarbeitenden teilen: Erstellen Sie eine BIM Compare Field Note, um die aktuelle Überlagerungsansicht zu erfassen und mit anderen Projektbeteiligten zu teilen.
• Später zu einer Überlagerung zurückkehren: Erstellen Sie eine Gespeicherte Ansicht, um Ihre Überlagerungskonfiguration für zukünftige Referenz zu speichern.

FAQ

Ich habe das Kalibrierungswerkzeug ausprobiert, aber die Ausrichtung ist immer noch nicht so genau, wie ich es mir wünsche. Warum?

Wenn die Aufnahme nicht durch die KI-Verarbeitung für diese Funktion gegangen ist, kann die anfängliche BIM Compare Ausrichtung in der Überlagerungsansicht deutlich abweichen. Versuchen Sie, mehr als drei Punktpaare zu verwenden, um eine bessere Ausrichtung zu erzielen. Wenn Sie weitere Hilfe benötigen, wenden Sie sich an Ihren OpenSpace-Ansprechpartner oder das OpenSpace-Support-Team.

Welchen Genauigkeitsgrad kann ich von der BIM-Element-Überlagerung erwarten? Gibt es eine definierte Toleranzspanne?

Die Genauigkeit hängt von mehreren Bedingungen ab. Wenn die besten Aufnahmepraktiken beachtet werden – ausreichende Abdeckung erkennbarer visueller Merkmale, gute Lichtverhältnisse und angemessene Zuweisung des Standardmodells in den Projekteinstellungen vor der Aufnahmeverarbeitung – liegt die Genauigkeit der BIM-Element-Überlagerung in Bezug auf die reale Position meist innerhalb von 0,24 Metern in den X-, Y- und Z-Dimensionen und innerhalb von 2 Grad der Blickrichtung. Beispiele, die außerhalb dieses Bereichs liegen, erfüllen in der Regel eine oder mehrere dieser Bedingungen nicht.

Das überlagerte BIM-Element ist nicht so nah an der korrekten Position, wie ich es mir wünsche. Warum?

Mehrere Faktoren können die Genauigkeit der Überlagerungsausrichtung beeinflussen:

• Es wurde kein geeignetes Standardmodell vor der Aufnahme festgelegt, sodass der KI-Ausrichtungsalgorithmus nicht ausgeführt wurde.
• Die Aufnahmebedingungen weisen nicht genügend Ähnlichkeit mit den entsprechenden BIM-Ansichten auf, was die Wirksamkeit des KI-Algorithmus verringert.
• Signifikante Höhenänderungen während der Aufnahme (häufig bei Tiefbauprojekten) können die Genauigkeit der Z-Höhe in der Überlagerung negativ beeinflussen.

Wenn einer dieser Faktoren zutrifft, verwenden Sie das manuelle Kalibrierungswerkzeug, um die Ausrichtungsgenauigkeit für ein bestimmtes Bild zu verbessern.

Wenn Sie weitere Fragen haben, wenden Sie sich bitte an das OpenSpace-Support-Team unter support@openspace.ai.
