Punktwolken in BIM Compare

Übersicht

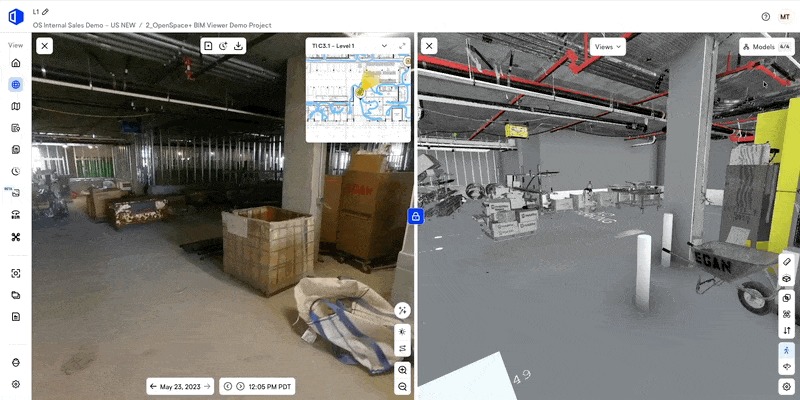

Punktwolken in BIM Compare begegnen den Herausforderungen, die entstehen, wenn Sie beim Vergleich der Entwurfsabsicht mit dem tatsächlich vor Ort ausgeführten Bau eine hohe Präzision der Realitätsdaten benötigen. Laserscanning kann bei BIM-Overlay-Ansichten eine höhere Genauigkeit als Photogrammetrie liefern.

Berechtigungen

So übertragen Sie Punktwolken in OpenSpace

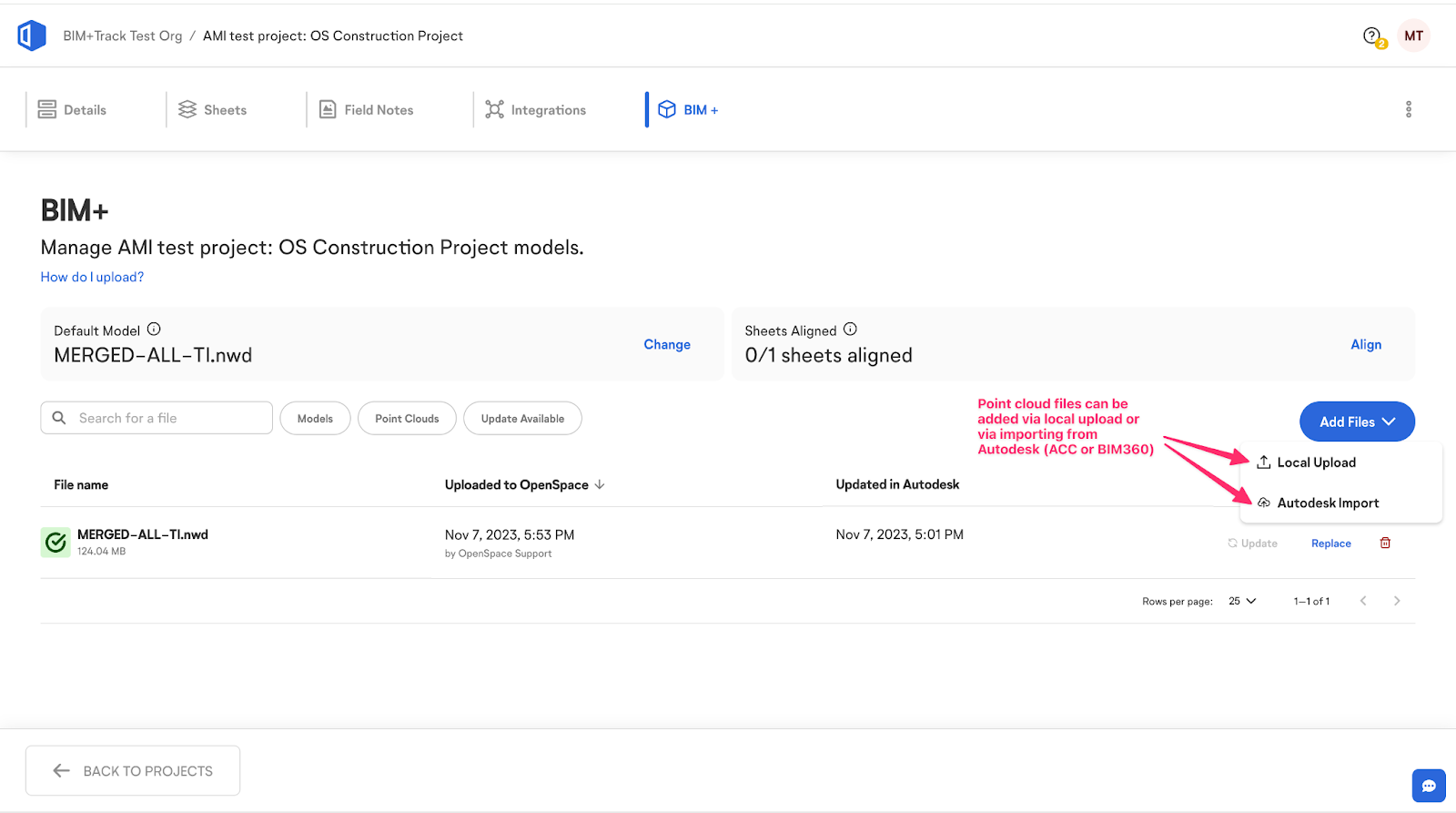

Um Punktwolkendaten in OpenSpace BIM+ hochzuladen, gehen Sie zu Projekteinstellungen, wählen Sie die Registerkarte BIM+ aus und klicken Sie auf das Dropdown-Menü Dateien hinzufügen.

Anforderungen vor dem Hochladen:

1. Die von uns unterstützten Dateiformate für Punktwolkendaten sind .rcp und .rcs.
2. Die .rcp-Datei wird von unserem Viewer benötigt, um Koordinateninformationen bereitzustellen.
3. Wenn Sie zusätzlich ein Modell in das Projekt hochladen, müssen Modell und Punktwolke vor dem Hochladen in OpenSpace auf dasselbe Koordinatensystem ausgerichtet werden. (Andernfalls können Sie sie in unserem Viewer in separaten Koordinatenräumen anzeigen, sie werden jedoch nicht aufeinander ausgerichtet sein.)
4. Wenn Sie Punktwolkendaten über den Autodesk-Import hochladen, können Sie die .rcp-Datei auswählen. Unser System importiert dann automatisch die zugehörigen .rcs-Dateien.
5. Wenn Sie Punktwolkendaten über einen lokalen Upload hochladen, müssen Sie die .rcp-Datei und die zugehörigen .rcs-Dateien manuell zum Hochladen auswählen. Hinweis: Unser System verwendet den Dateinamenabgleich, um .rcs-Dateien mit ihrer übergeordneten .rcp-Datei zu verknüpfen. Wenn Sie die .rcs-Datei manuell umbenennen, nachdem sie zusammen mit ihrer .rcp-Datei aus der Quellsoftware (z. B. ReCap) exportiert wurde, führt der Upload daher zu einem Verknüpfungsfehler.

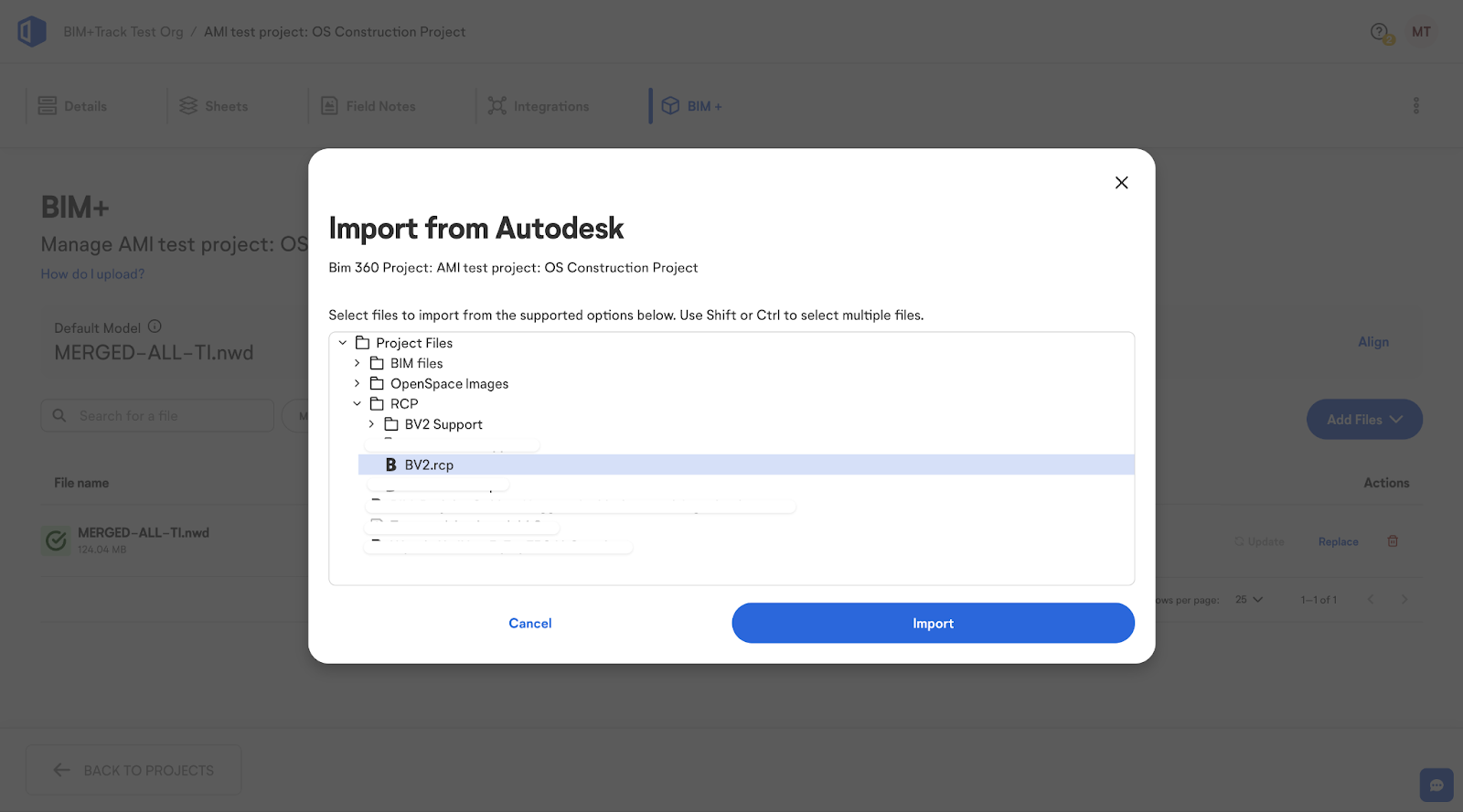

Importieren von Punktwolkendaten aus Autodesk durch Auswahl der .rcp-Datei:

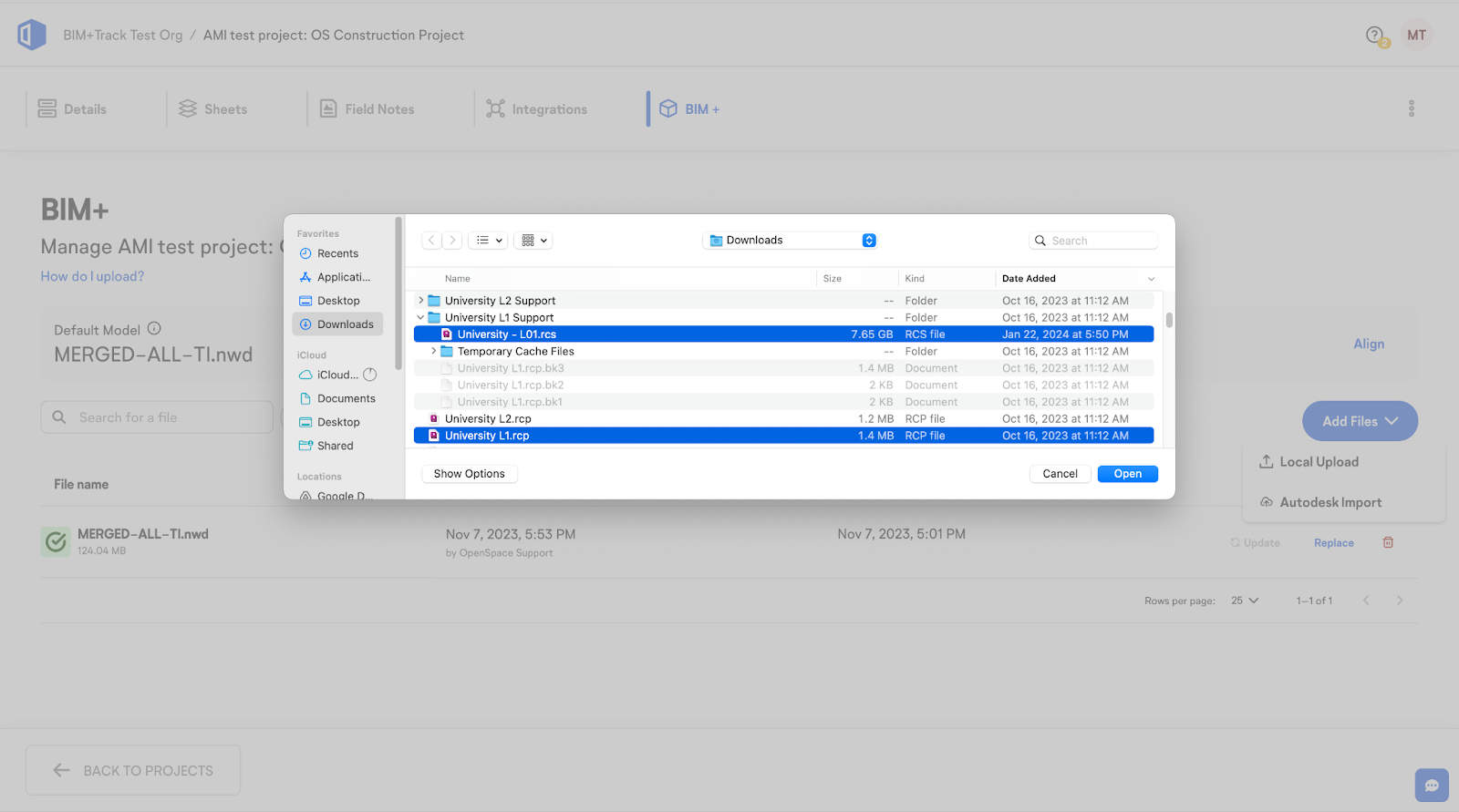

Hochladen von Punktwolkendaten von Ihrem lokalen Laufwerk mithilfe der Mehrfachauswahl:

So verwenden Sie Punktwolken in BIM Compare

Um Punktwolkendaten in BIM Compare anzuzeigen, muss ein Standortadministrator oder Organisationsadministrator zunächst eine Punktwolkendatei im .rcs-Format entweder über 1) einen lokalen Upload von seinem Gerät oder 2) über den Autodesk-Modellimport hochladen (weitere Informationen finden Sie im obigen Abschnitt).

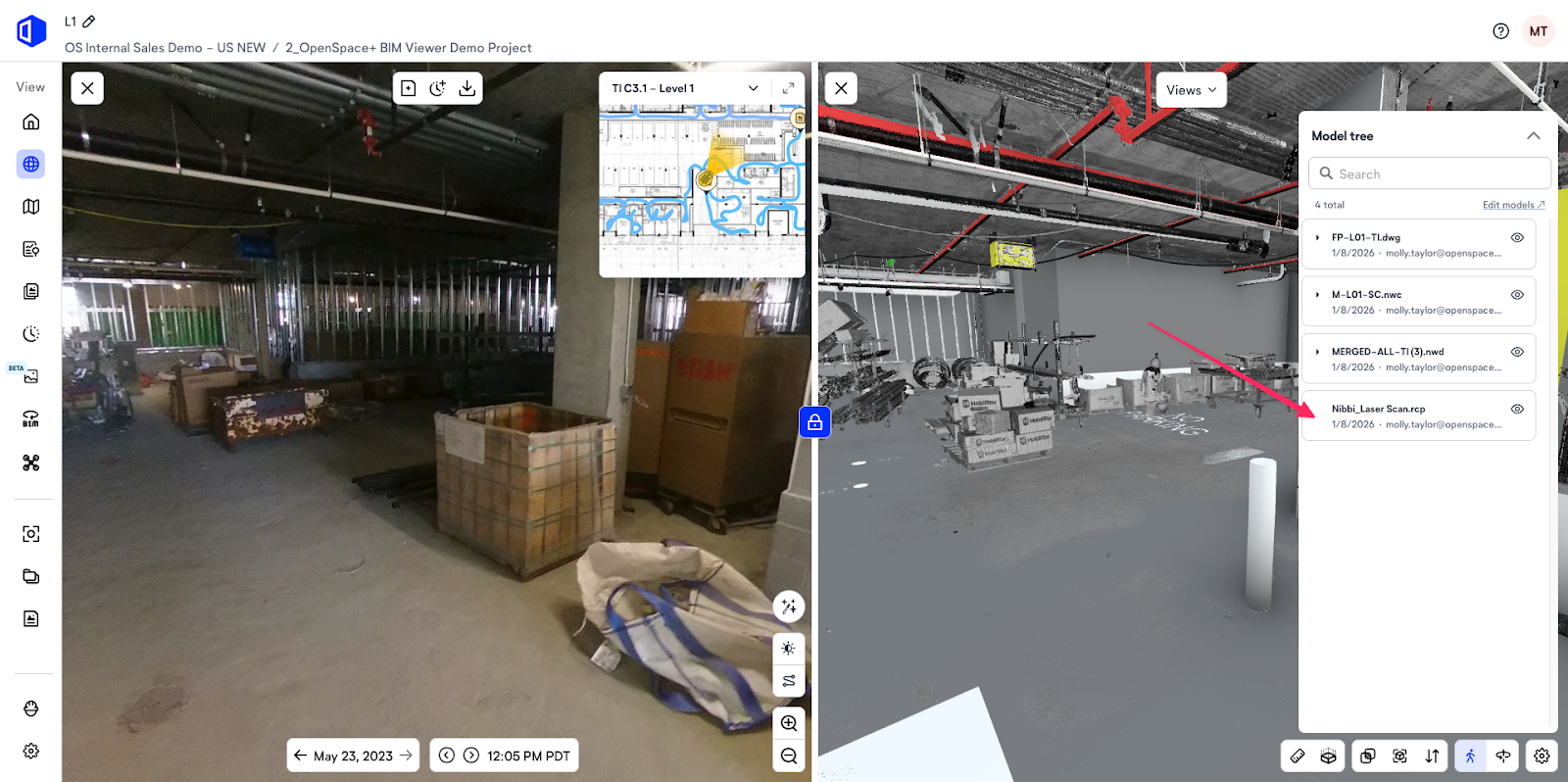

Wie im obigen Abschnitt beschrieben, wird die .rcp-Datei von unserem Viewer benötigt, um Koordinateninformationen bereitzustellen. Wenn Sie zusätzlich ein Modell in das Projekt hochladen, müssen Modell und Punktwolke vor dem Hochladen in OpenSpace auf dasselbe Koordinatensystem ausgerichtet werden. Wenn die .rcp-Datei nicht hochgeladen wird, werden die .rcs-Daten nicht an der richtigen Stelle relativ zum BIM platziert. In der Modellstruktur wird der Name der .rcp-Datei(en) angezeigt, um alle dieser .rcp-Datei zugeordneten .rcs-Dateien darzustellen:

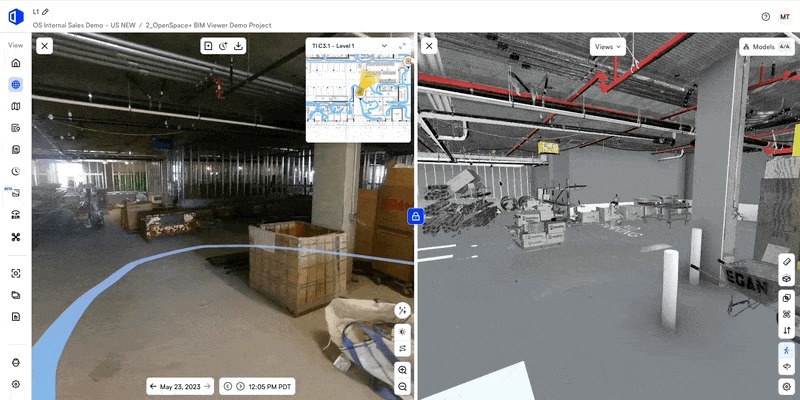

Wenn Sie sowohl Punktwolkendaten als auch BIM(s) in OpenSpace hochgeladen haben und/oder mehrere .rcp-Gruppen vorhanden sind, werden sie standardmäßig alle in den Viewer geladen, wenn ein Benutzer BIM Compare öffnet (es sei denn, dieses Verhalten wurde in den Projekteinstellungen überschrieben, indem nur bestimmte Modelle bestimmten Plänen zugeordnet wurden). Um die Punktwolke und das BIM gemeinsam in BIM Compare anzuzeigen, stellen Sie sicher, dass alle erforderlichen Dateien in der oberen rechten Ecke sichtbar sind. Jeder Benutzer kann eine gespeicherte Ansicht erstellen, um später einfach zu diesem BIM-Compare-Status zurückzukehren:

Häufig gestellte Fragen

Gibt es eine Dateigrößenbegrenzung für den Upload von Punktwolkendaten?

• Ja, unsere Dateigrößenbegrenzung beträgt 15 GB für jede einzelne .rcs-Datei.
• Wenn mehrere .rcs-Dateien einer .rcp-Datei zugeordnet sind und alle zum Hochladen ausgewählt werden, kann die Gesamtsumme der .rcs-Dateien beliebig groß sein, solange jede einzelne Datei kleiner als 15 GB ist.
• Wenden Sie sich an Ihre OpenSpace-Ansprechperson, wenn Sie eine Erhöhung dieser Begrenzung beantragen möchten.

Unterstützen Sie andere Dateitypen als .rcp oder .rcs?

Nein. Punktwolkendaten in anderen Formaten, wie .e57 oder verschiedenen proprietären Formaten, können in der Regel aus anderer Punktwolkensoftware im .rcp- und .rcs-Format exportiert werden.

Kann ich eine Punktwolke in OpenSpace hochladen, indem ich eine BIM-Datei wie beispielsweise eine .nwd-Datei hochlade, die eine eingebettete Punktwolke enthält?

Nein – wenn diese Punktwolke jedoch vor dem Import in die andere BIM-Software in ein Mesh umgewandelt wurde, kann das Mesh in OpenSpace angezeigt werden. Bei Punktwolkendaten unterstützt der Prozess, den eine BIM-Datei durchläuft, um in unserem Viewer angezeigt werden zu können, nicht die Übersetzung von in einer BIM-Datei eingebetteten Punktwolken. Um Punktwolken in OpenSpace BIM+ anzuzeigen, müssen Sie die in diesem Supportartikel beschriebenen Schritte befolgen.

Wenn Sie weitere Fragen haben, wenden Sie sich bitte an das OpenSpace-Supportteam unter support@openspace.ai.
