概要
OpenSpace Airのドローンオーバーレイツールを使用すると、ドローンで撮影した画像を既存の状況、設計図、計画と比較して、進捗を迅速に評価し、問題を発見し、次の作業段階を計画することができます。OpenSpace Airは、一般的な計画書類をドローンで撮影した画像と正確に整列させることを簡単にします。一度オーバーレイドキュメントが整列されると、そのオーバーレイはすべての既存および将来のオルソモザイク上で利用可能になります。
注：オーバーレイツールは、最大2GBのPDF、PNG、JPGファイルタイプをサポートしています。
権限
| タスク | 閲覧者 | 編集者 | サイト管理者 | 組織管理者 |
| オーバーレイのアップロードと整列 | ✓ | ✓ | ✓ | |
| オーバーレイの表示 | ✓ | ✓ | ✓ | ✓ |
オーバーレイ用ファイルのアップロード方法

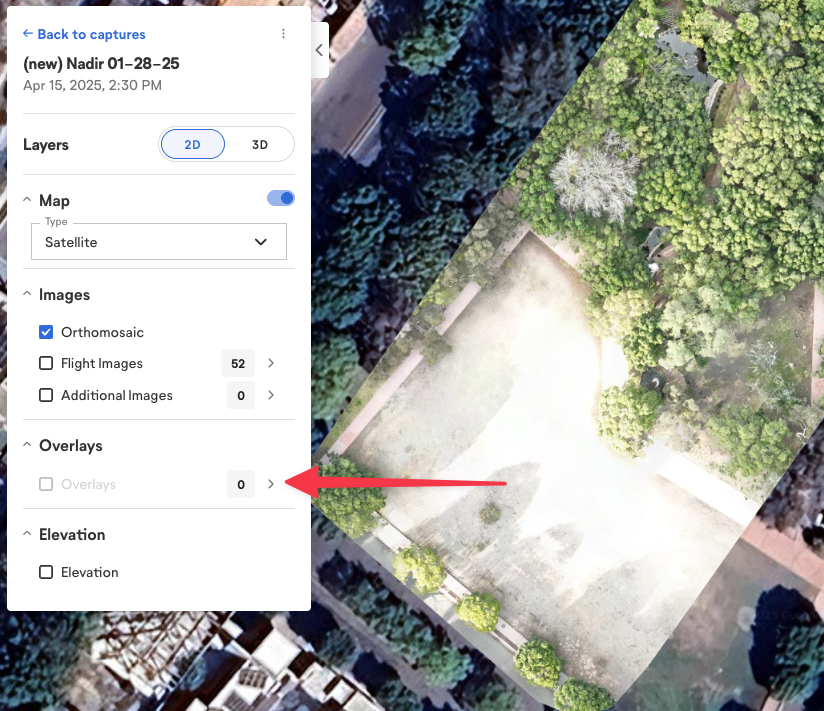

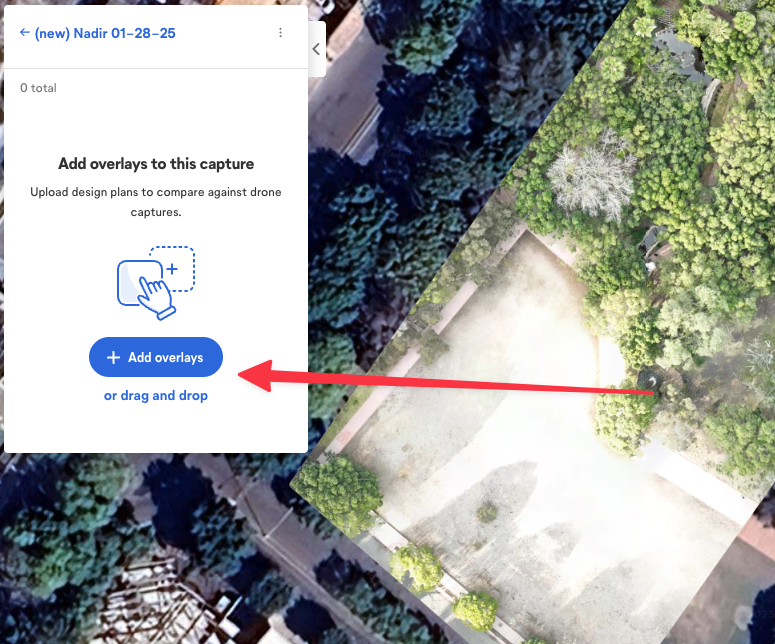

- レイヤーサイドバーのオーバーレイ横の矢印をクリックして、オーバーレイリストに移動します。
-

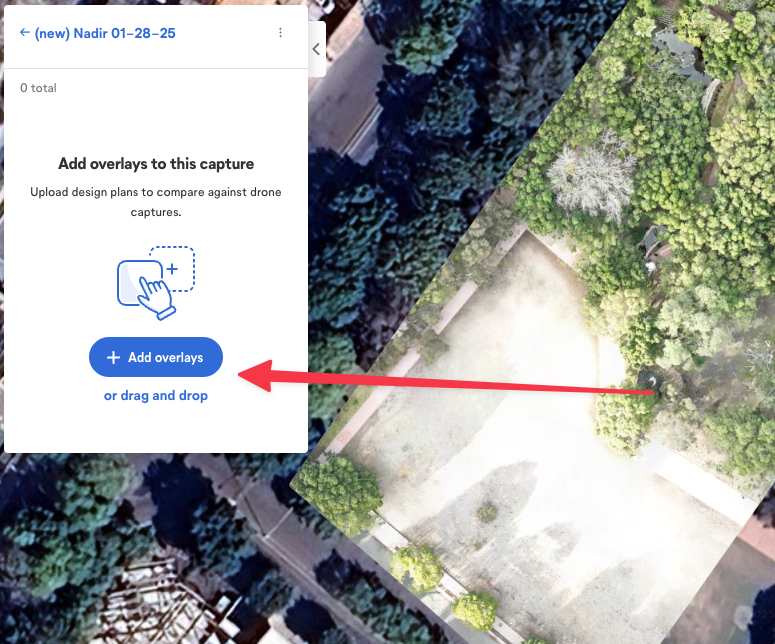

オーバーレイを追加を選択するか、オーバーレイしたいPDFドキュメントをドラッグ＆ドロップします。
- すでにファイルをアップロードしていて、さらにアップロードしたい場合は、オーバーレイリストの右上にある＋ボタンをクリックしてください。
ドローン撮影画像とオーバーレイ画像の整列方法
整列ツールはシンプルなポイント登録ワークフローに従います。精度向上のために3つ目のオプションポイントを登録することも可能です。

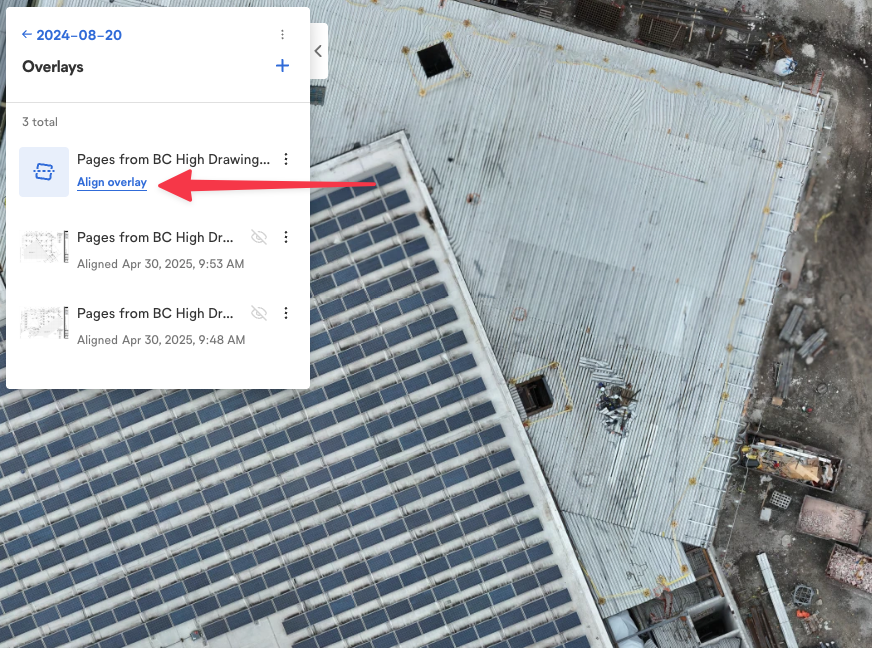

- 整列したいファイルの下にあるオーバーレイを整列をクリックします。

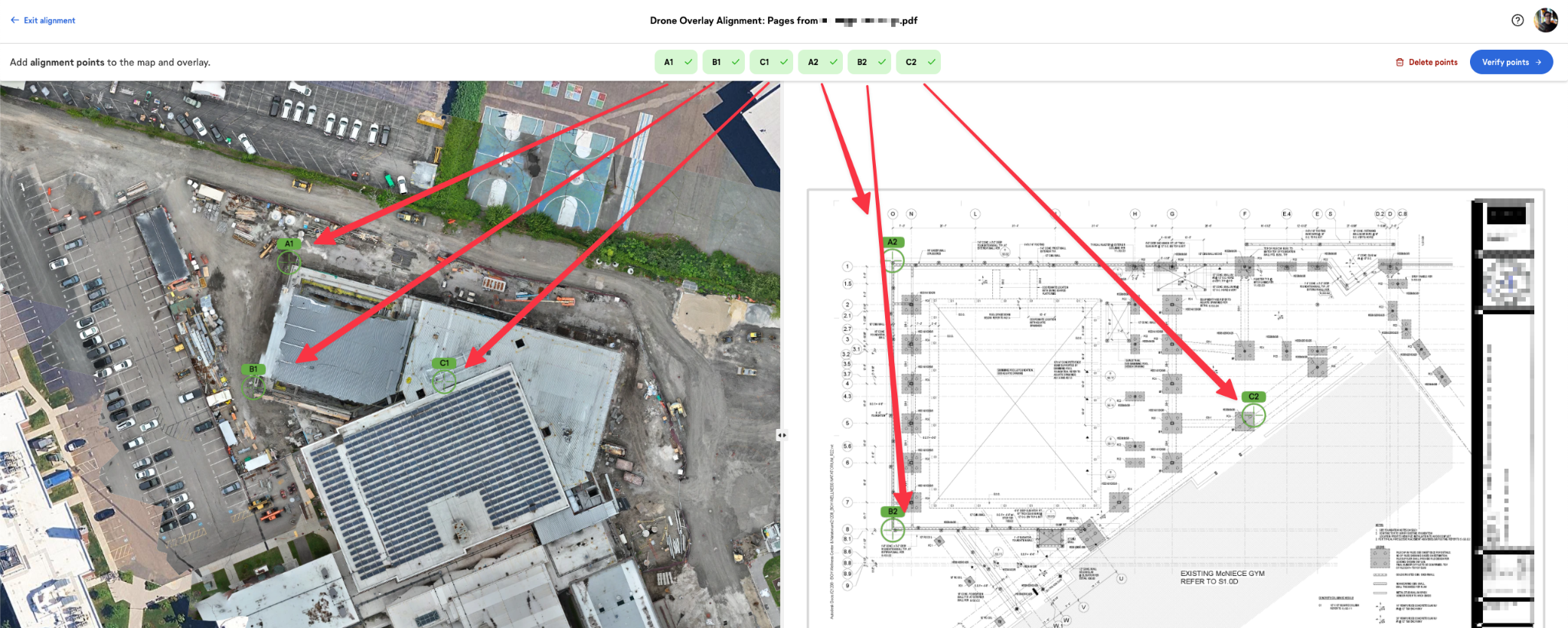

- 次に、オルソモザイク（左）上のポイントA1と計画図（右）上のポイントA2を選択します。ポイントBおよびCも同様に繰り返します（任意）。
- 既存のポイントを編集するには、上部メニューのA、B、またはCボタンのいずれかをクリックします。これによりポイントがアクティブになります。オルソまたは計画図上をクリックすると、関連するポイントが移動します。
- 右上のポイントを確認をクリックします。オルソ上にオーバーレイプレビューが表示されます。
- ポイントを調整するには、ポイントを編集をクリックします。
- 整列が正しい場合は完了をクリックします。
-
完了をクリックしてポイント登録を処理します。
- 処理にはオーバーレイドキュメントのサイズやマップ範囲によりますが約5～10分かかります。

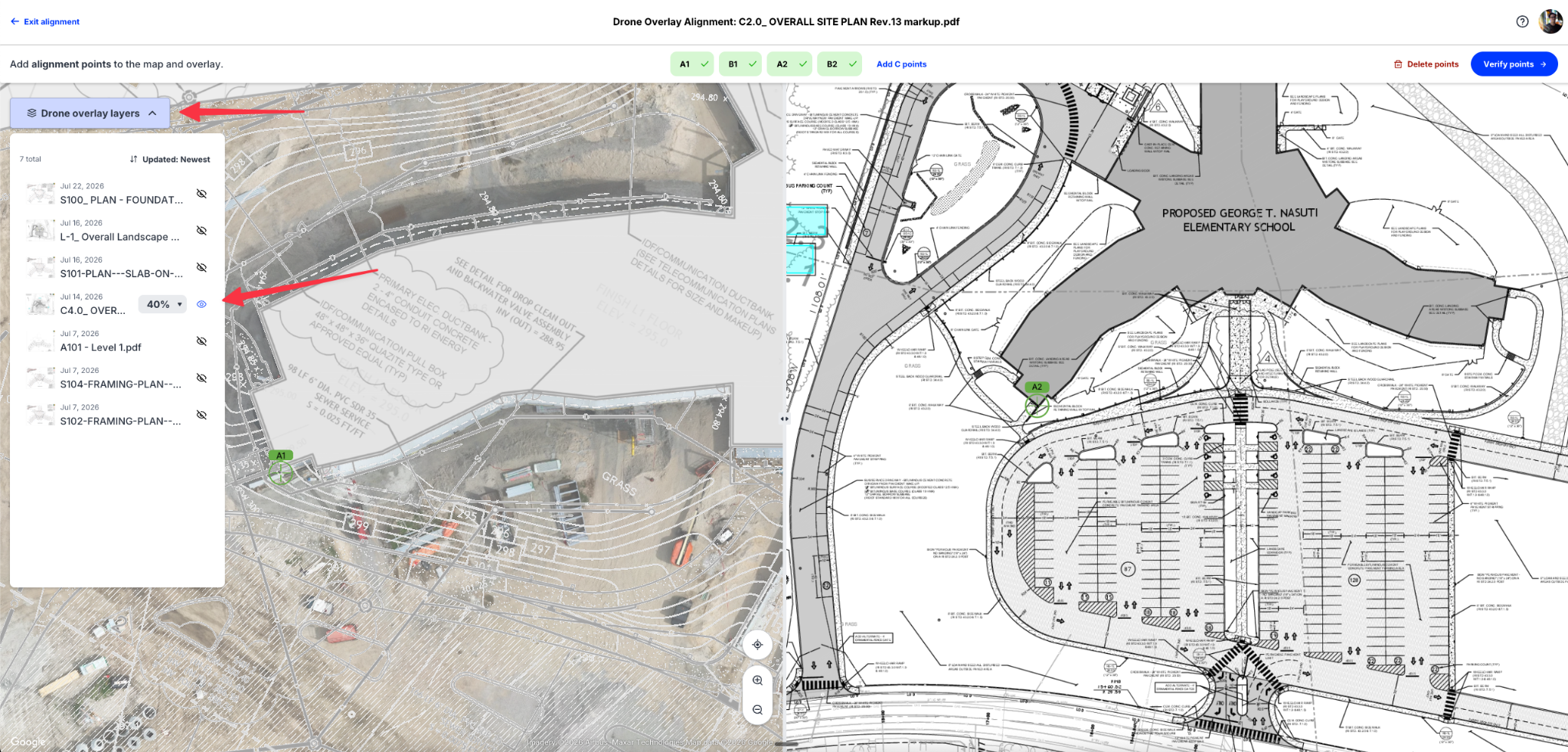

プレコンや入札時に、マップ上に整列可能な識別可能な構造物がない場合は、既存のオーバーレイに対して整列を行うことができます。まず、近隣の道路を含むサイトプランをマップにオーバーレイします。その後、詳細な計画図を全体のサイトプランに整列させて、構造物がどこに建設されるかを確認できます。
ヒント
- 3点を登録すると整列の精度が向上します。
- 位置をクリックする前にズームインしてください。
- 互いに離れたポイントを選択してください。
ドローン撮影画像のオーバーレイ画像の表示方法

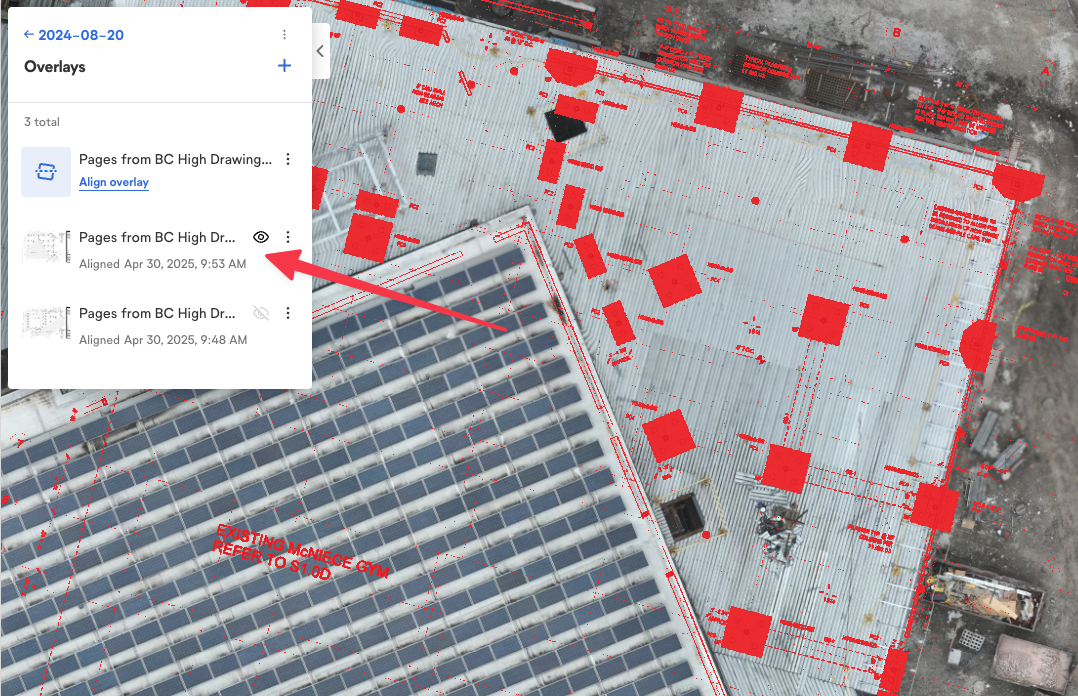

オーバーレイを有効にするには、すべての2Dデータレイヤーのリストでオーバーレイのチェックボックスをクリックするか、オーバーレイ横の矢印をクリックしてオーバーレイリストにアクセスします。オーバーレイリスト内では、各ファイル横の目のアイコンをクリックして個別にオーバーレイを有効にできます。

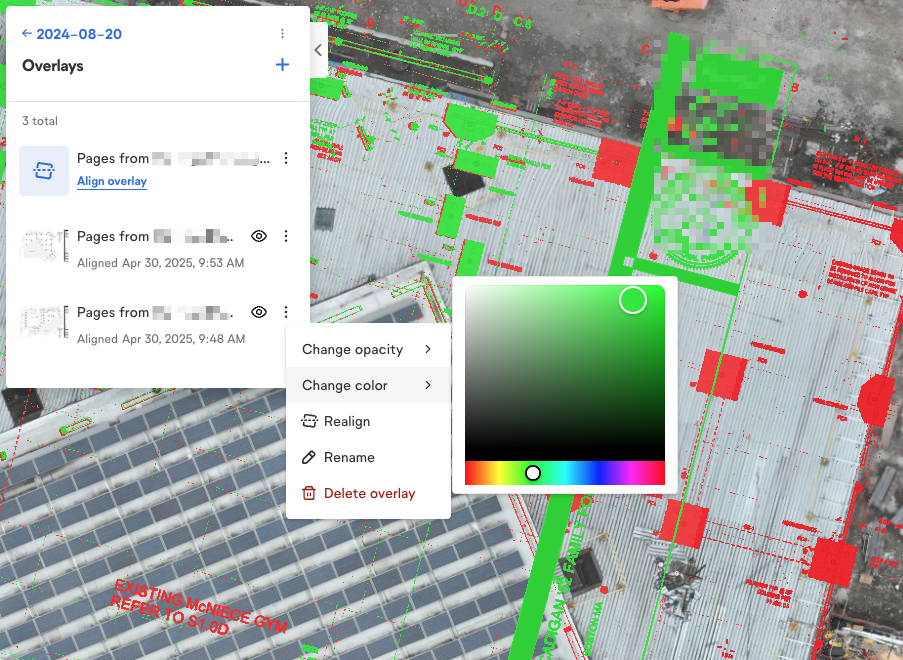

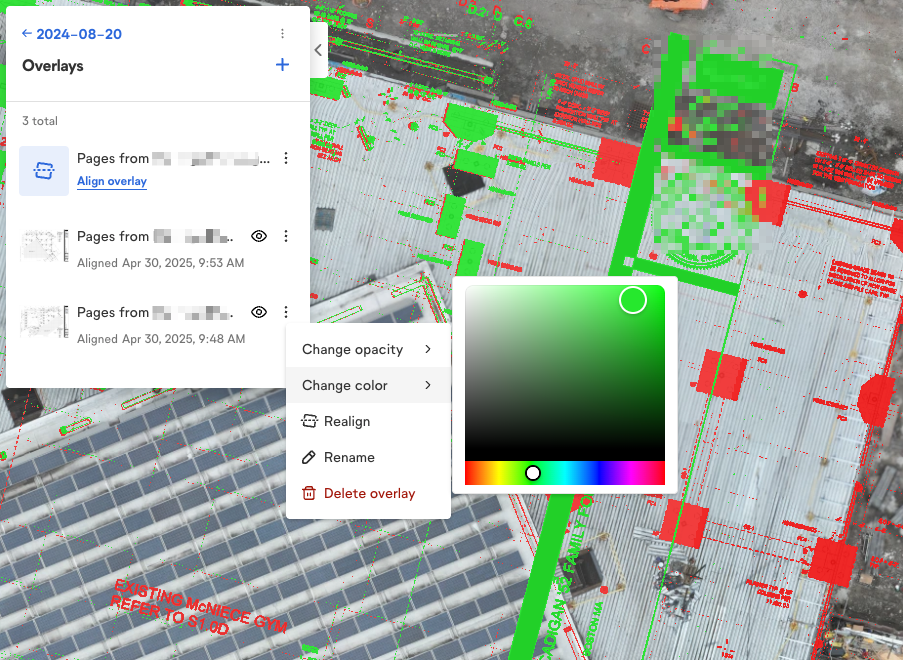

オーバーレイの不透明度や色を調整するには、縦に並んだ3つの点をクリックします。このメニューからオーバーレイの名前変更、再整列、削除も行えます。
ご不明な点がありましたら、OpenSpaceサポートチームまでお問い合わせください：support@openspace.ai。
