OpenSpace Air での計測の作成

権限

OpenSpace Air での計測機能について

OpenSpace Air では、追加のツールを使用したり、データを書き出したりすることなく、ドローン処理結果上でさまざまな計測を行うことができます。
直線距離、3D 距離、勾配、面積、体積などの計測が可能です。

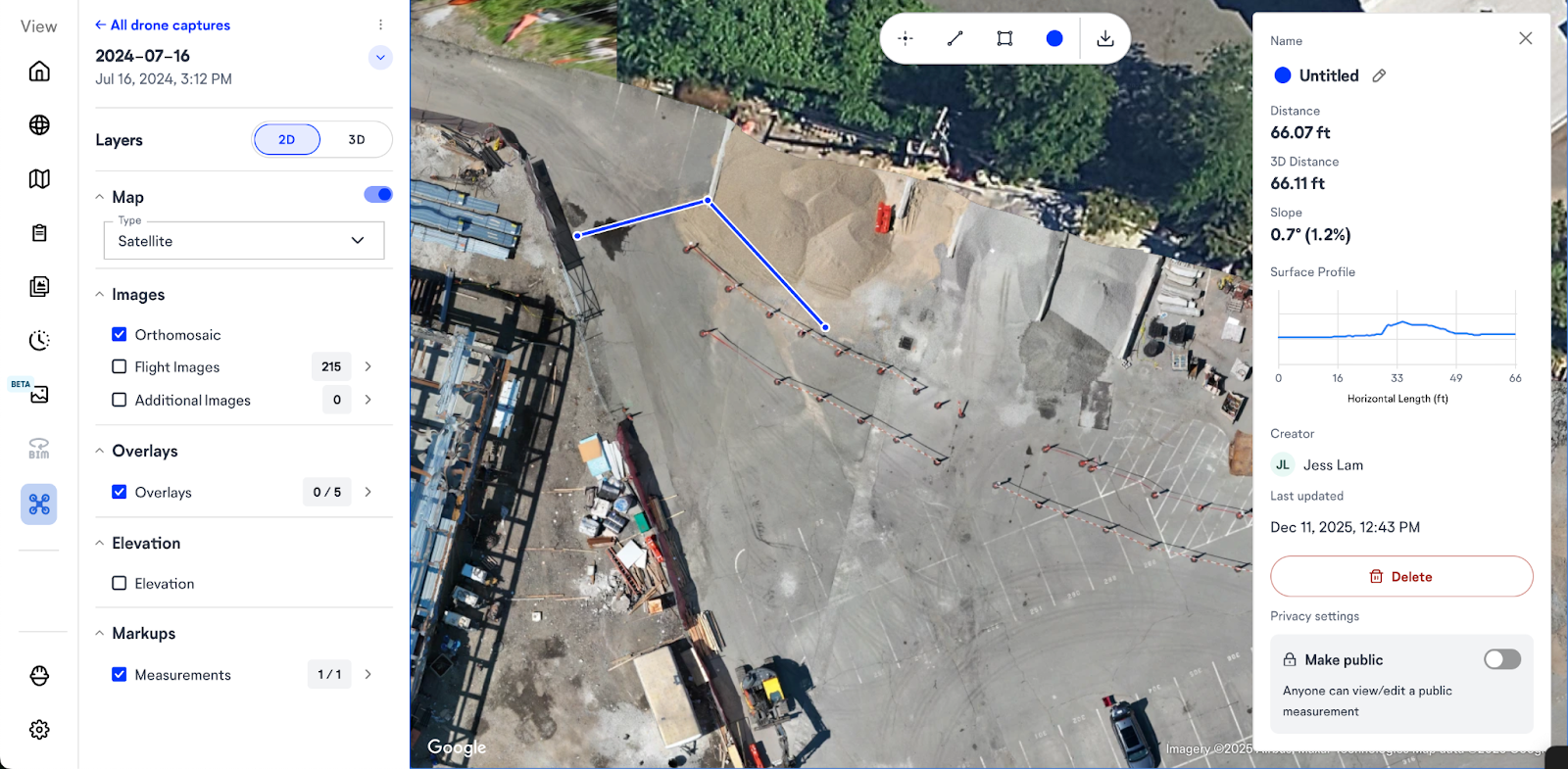

距離計測ツール

距離計測ツールは、画面上部中央のメニューバーにあります。

1. 距離計測ツールを選択します。
2. オルソモザイク画像上で任意のポイントをクリックして選択し、ポイント間の距離を計算します（複数ポイントの選択が可能です）。
3. ポイントの指定を終了するには、ダブルクリックします。

すると OpenSpace Air が、直線距離、3D 距離、勾配 を表示します。
あわせて、計測ラインに沿った 地表プロファイル（断面図） も自動的に生成されます。

計測オプション

距離計測の情報ウィンドウには、以下の内容が表示されます。

• 計測を作成したユーザー名
• 最終更新日
• 計測を削除するオプション
  （※ 計測を削除できるのは、計測の作成者およびサイト管理者のみです）
• 計測にラベルを付けるオプション
• 他の計測と区別しやすく、背景とのコントラストを高めるために、計測の色を変更する機能

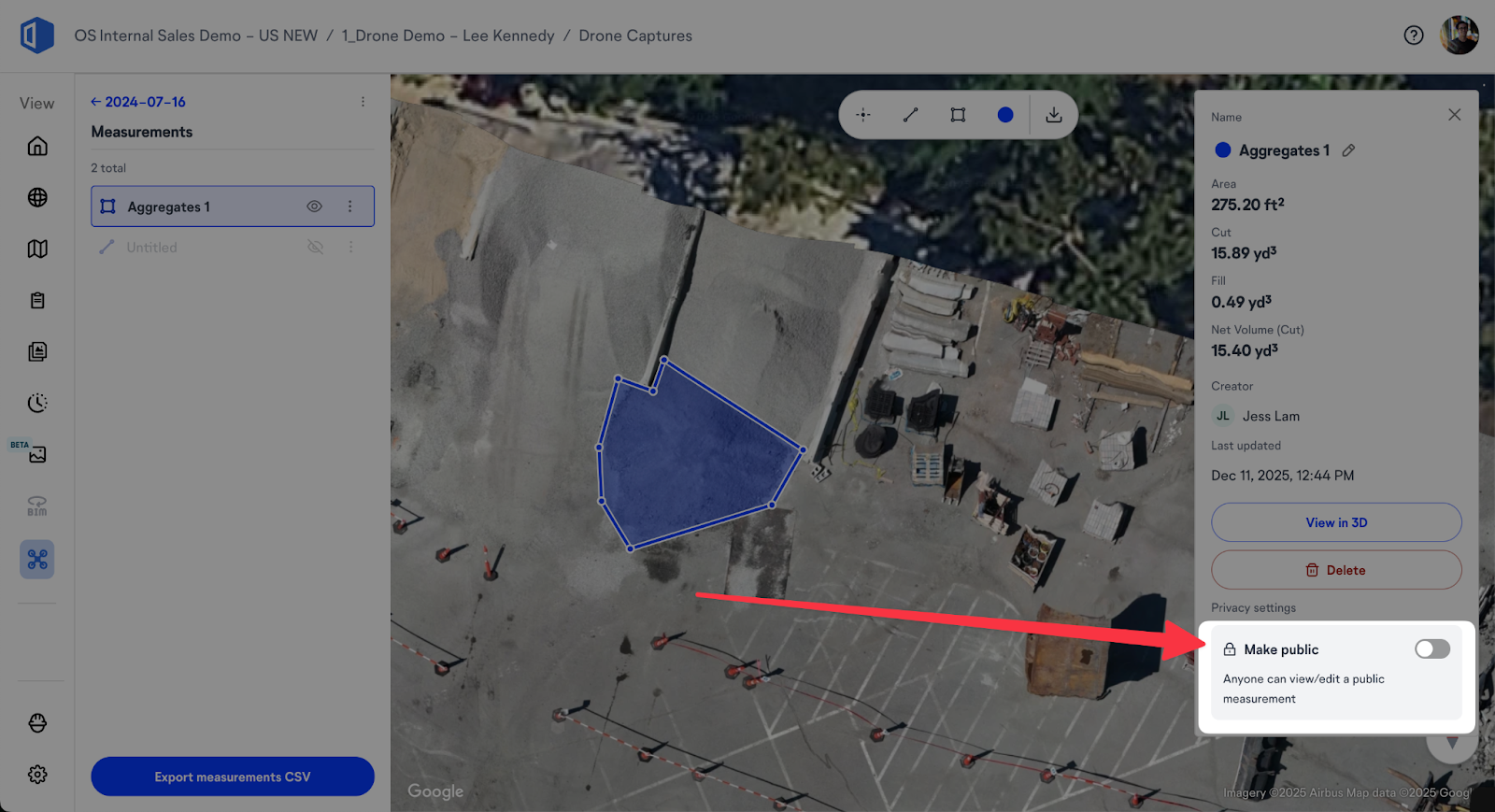

プライベート計測とパブリック計測

新しく作成された計測は、作業内容を確認してから共有できるよう、また画面上の混雑を最小限に抑えるため、デフォルトでプライベートに設定されています。

［Make public（公開する）］ トグルをオンにすると、その計測はパブリックとなり、プロジェクト内の全員が閲覧できるようになります。
（※ 計測をパブリック／プライベートに切り替えられるのは、計測の作成者のみです。）

面積・体積計測

面積・体積計測ツールは、距離計測ツールの右側にあります。
このツールは、主に**ストックパイル（資材の山）**の計測に使用されます。

1. 面積・体積計測ツールを選択します。
2. ストックパイルにズームインします。
3. ストックパイルの周囲にポイントを配置し、対象エリアを覆うポリゴンを描画します。

ポリゴンの作成が完了すると、情報ウィンドウが表示され、以下の内容が確認できます。

• 面積（平方フィート）
• 切土量（Cut）および盛土量（Fill）
• ストックパイルから算出された正味体積（Net Volume）
• 計測を作成したユーザー
• 計測名を変更するオプション

3D 表示とカスタマイズ

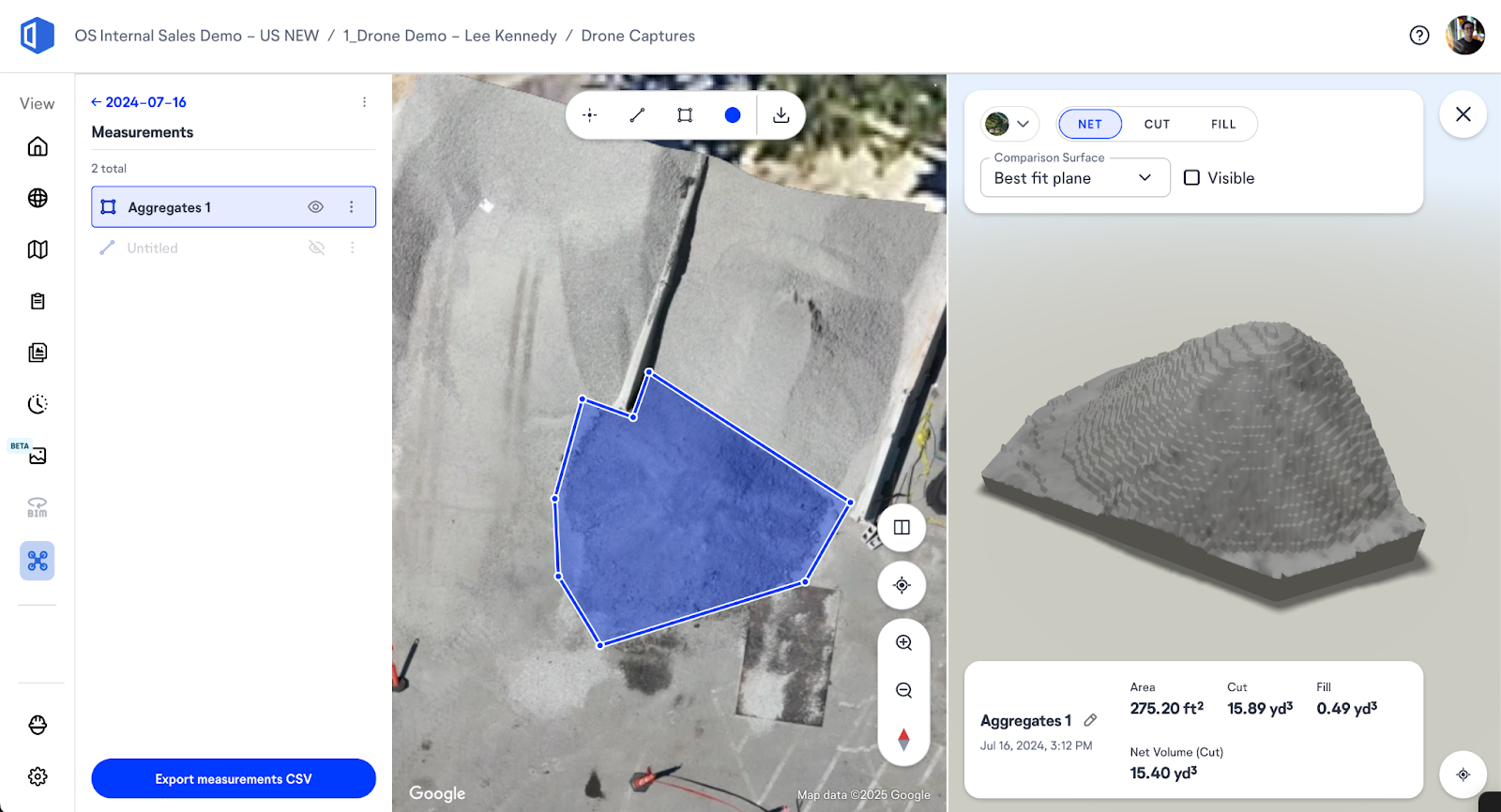

3D 表示（View in 3D）
［View in 3D］を選択すると、画面が分割され、3D 環境内でポリゴンがどの範囲をカバーしているかを確認できます。
不要なオブジェクトや周囲の敷地要素が計測に含まれていないかを確認するのに役立ちます。

体積表示
正味体積（Net）、切土（Cut）、盛土（Fill）のみを表示するように切り替えることができます。

カラースキーム
必要に応じて、ストックパイルの表示カラーを変更できます。

情報の表示位置
画面下部に、面積・切土・盛土・正味体積の情報が表示されます。

以下が日本語訳です：

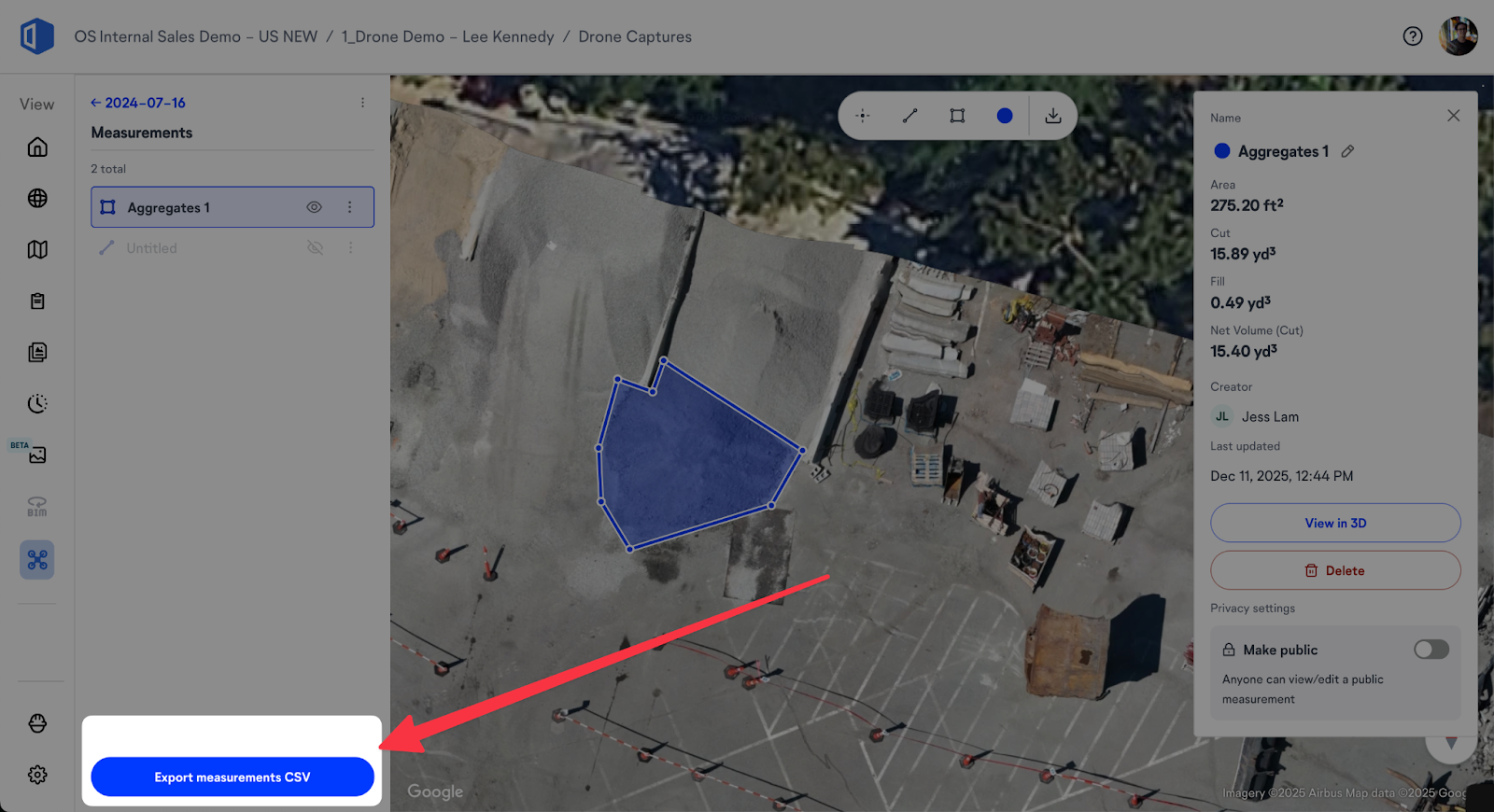

計測レポート

計測データは CSV 形式でエクスポートできます。

1. 画面左側にある 計測メニュー に移動します。
2. レポートに含めるフライト数を指定するため、日付範囲を選択します。
3. レポートに含めたい すべての計測 を選択します。
4. ［Export measurements CSV］ をクリックします。

仮想コントロールポイント（VCP）による、時系列で正確な計測

すべてのフライト間で、体積ポリゴンや距離計測を正しく整合させるために、仮想コントロールポイント（VCP） の使用を推奨します。

VCP を使用することで、生成されるすべての オルソモザイク画像 および 標高モデル が、同一の位置に正確に揃います。

VCP が使用されている場合、距離計測は、整合されたすべてのフライトにおいて 同じ位置 に表示されます。

一方で、他のフライトと同じ位置に整合されていないフライトがある場合、別のフライトで作成された計測の位置に ズレ が生じる可能性があります。

仮想コントロールポイントの利用を開始するには、当社の サポート記事をご参照ください。

ご不明な点がございましたら、OpenSpace サポートチーム（support@openspace.ai） までお気軽にお問い合わせください。
