概要
OpenSpace Air では、ドローンの処理結果上に、線形距離、3D 距離、傾斜、面積、体積などの測定値を直接作成できます。追加のツールやデータのエクスポートは必要ありません。この記事では、測定値の作成と管理、体積計算用の比較面の選択、測定値の CSV ファイルへのエクスポート、フライト間で測定値の位置を維持するための仮想基準点の使用方法について説明します。
権限
| タスク | 閲覧者 | 編集者 | サイト管理者 | 組織管理者 |
| 測定値の作成 | ✓ | ✓ | ✓ | |
| 自分の測定値の編集 | ✓ | ✓ | ✓ | |
| 他のユーザーの測定値の編集 | ✓ | ✓ |
OpenSpace Air では、追加のツールやデータのエクスポートを行わずに、ドローンの処理結果上で、線形距離、3D 距離、傾斜、面積、体積など、さまざまな測定値を作成できます。
距離測定ツール
距離測定ツールは、画面上部中央のメニューバーにあります。
- 距離測定ツールを選択します。
- オルソモザイク画像上の任意の数のポイントをクリックして選択し、それらの間の距離を計算します。
- ダブルクリックして、ポイントの指定を終了します。

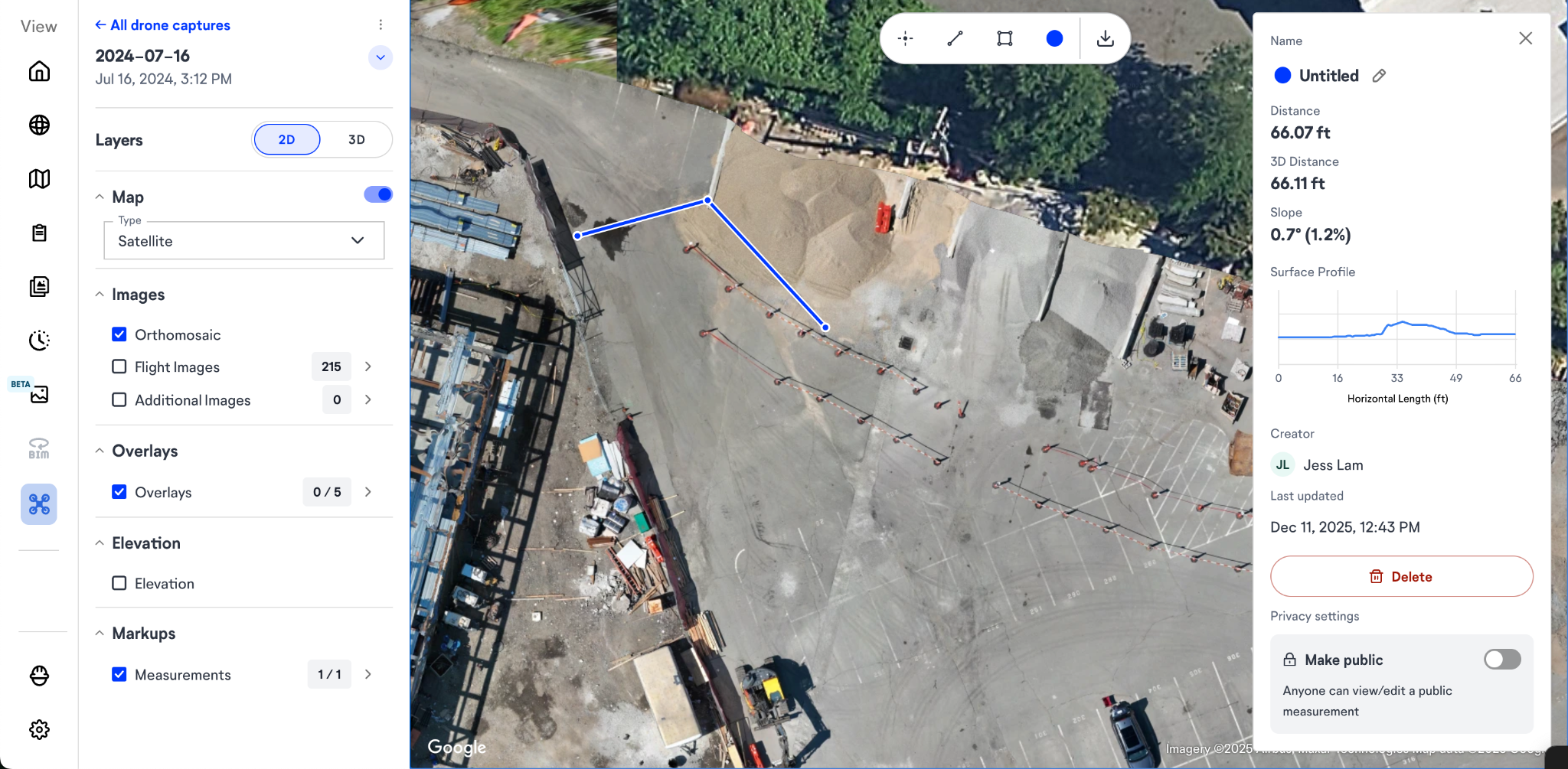

OpenSpace Air に線形距離、3D 距離、傾斜が表示されます。また、測定線が通る経路の地表プロファイルも生成されます。
測定オプション
距離測定値の情報ウィンドウには、次の情報が表示されます。
- 測定値を作成したユーザーの名前
- 最後に更新された日付
- 測定値を削除するオプション
- （注：測定値を削除できるのは、測定値の作成者とサイト管理者のみです。）
- 測定値にラベルを付けるオプション
- 他の測定値と区別し、背景とのコントラストを付けるために、測定値の色を変更する機能
非公開および公開の測定値
- 新しい測定値は、共有前に作業内容を検証できるように、また表示の乱雑さを最小限に抑えるため、デフォルトで非公開になります。

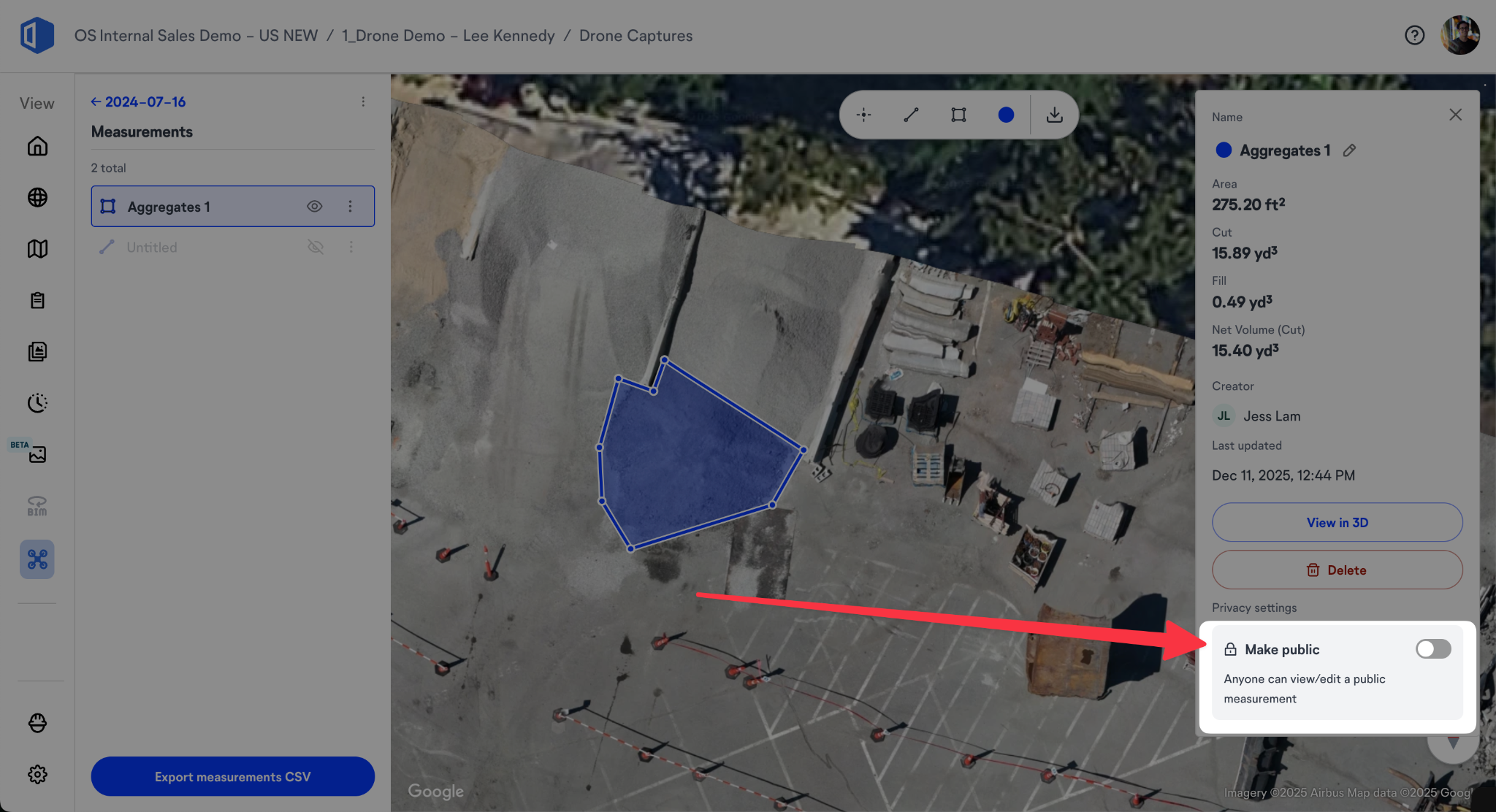

- 公開するトグルをオンにすると、測定値が公開され、プロジェクトの全員が利用できるようになります。（注：測定値を公開または非公開にできるのは、測定値の作成者のみです。）
面積および体積の測定
面積および体積ツールは、距離測定ツールの右側にあります。このツールは通常、ストックパイルの測定に使用します。
- 面積および体積ツールを選択します。
- ストックパイルを拡大表示します。
- ストックパイルの周囲にポイントを配置し、対象範囲を覆うポリゴンを描画します。
ポリゴンが完成すると、情報ウィンドウが表示され、次の情報が示されます。
- 平方フィート
- 切土および盛土の値
- ストックパイルから計算された正味体積
- 測定値を作成したユーザー
- 測定値の名前を変更するオプション
比較面の選択
体積を計算する際、OpenSpace Air はポリゴン内の地形を平らな基準平面（比較面）と比較します。比較面によって「切土」（除去された資材）と「盛土」（追加された資材）の判定基準が決まるため、ワークフローに適した比較面を選択することが重要です。
比較面を選択するには：
- ポリゴン測定値を選択して、測定ダイアログを開きます。
- ダイアログ下部の測定設定を展開します。

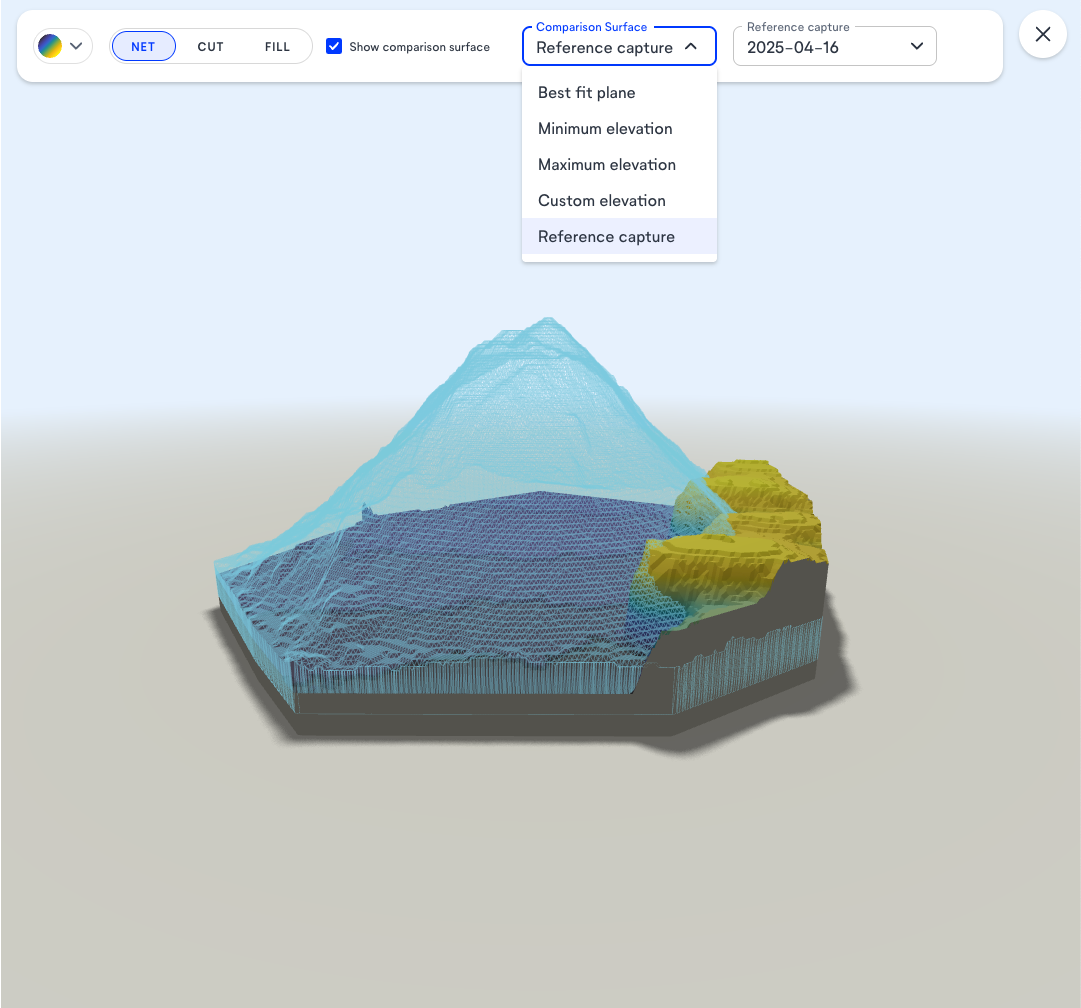

- 比較面ドロップダウンをクリックし、次のいずれかを選択します。
| 比較面 | 仕組み |
| 最適近似平面 | ポリゴン内の地形に合わせて数学的に導出された平面です。デフォルトで選択されます。 |
| 最低標高 | ポリゴン内の最低地点に設定された平面です。既知の低地点より上にある資材の総量を測定する場合に便利です。 |
| 最高標高 | ポリゴン内の最高地点に設定された平面です。 |
| カスタム標高 | 指定した標高に設定された平面です。比較対象となる目標勾配がある場合に便利です。表示されるフィールドに値を入力します。 |
| 参照キャプチャ | 現在のフライトの地形を以前のフライトの地形と比較します。フライト間で移動した資材の量を追跡する場合に便利です。表示されるリストから以前のキャプチャを選択します。 |
比較面を変更すると、切土、盛土、正味体積の値が自動的に更新されます。
注：参照キャプチャを選択し、現在表示しているものと同じキャプチャを選択した場合、体積の統計情報は利用できません。切土と盛土を計算するには、別のキャプチャを選択してください。
3D 表示とカスタマイズ

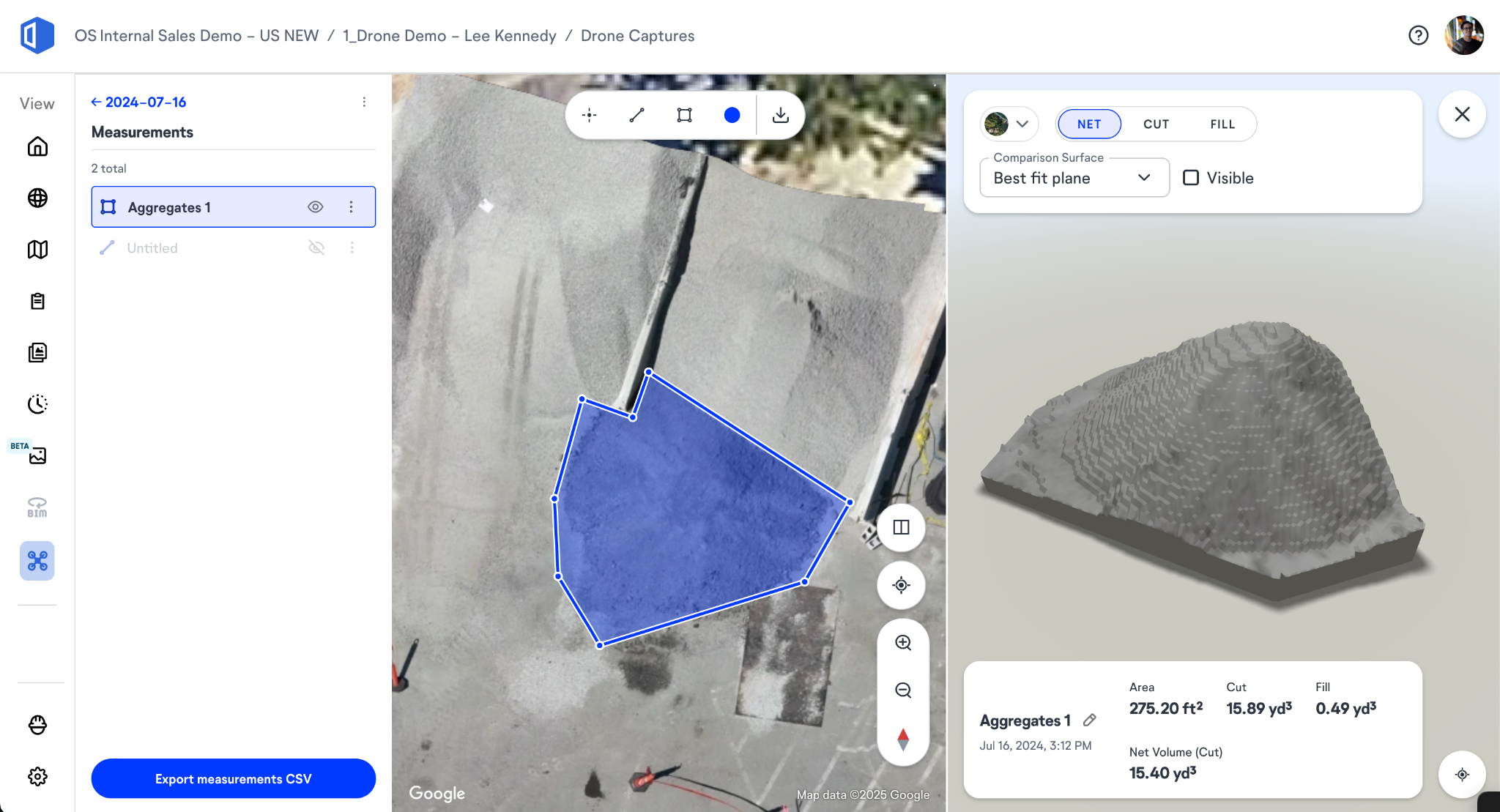

- 3D で表示：3D で表示を選択すると、分割画面が開き、3D 環境内でポリゴンが覆っている範囲を確認できます。この表示により、測定値に不要なオブジェクトや周辺の現場要素が含まれていないことを確認できます。
- 体積表示：正味体積、切土、盛土のいずれかのみを表示するように選択できます。
- 配色：必要に応じて、ストックパイルの配色を変更できます。
- 情報の表示場所：画面下部に、面積、切土、盛土、正味体積の情報が表示されます。
測定レポート
測定値を CSV 形式でエクスポートできます。
- 画面左側の測定メニューに移動します。
- 日付範囲を選択し、レポートに含めるフライト数を指定します。
- レポートに含めるすべての測定値を選択します。

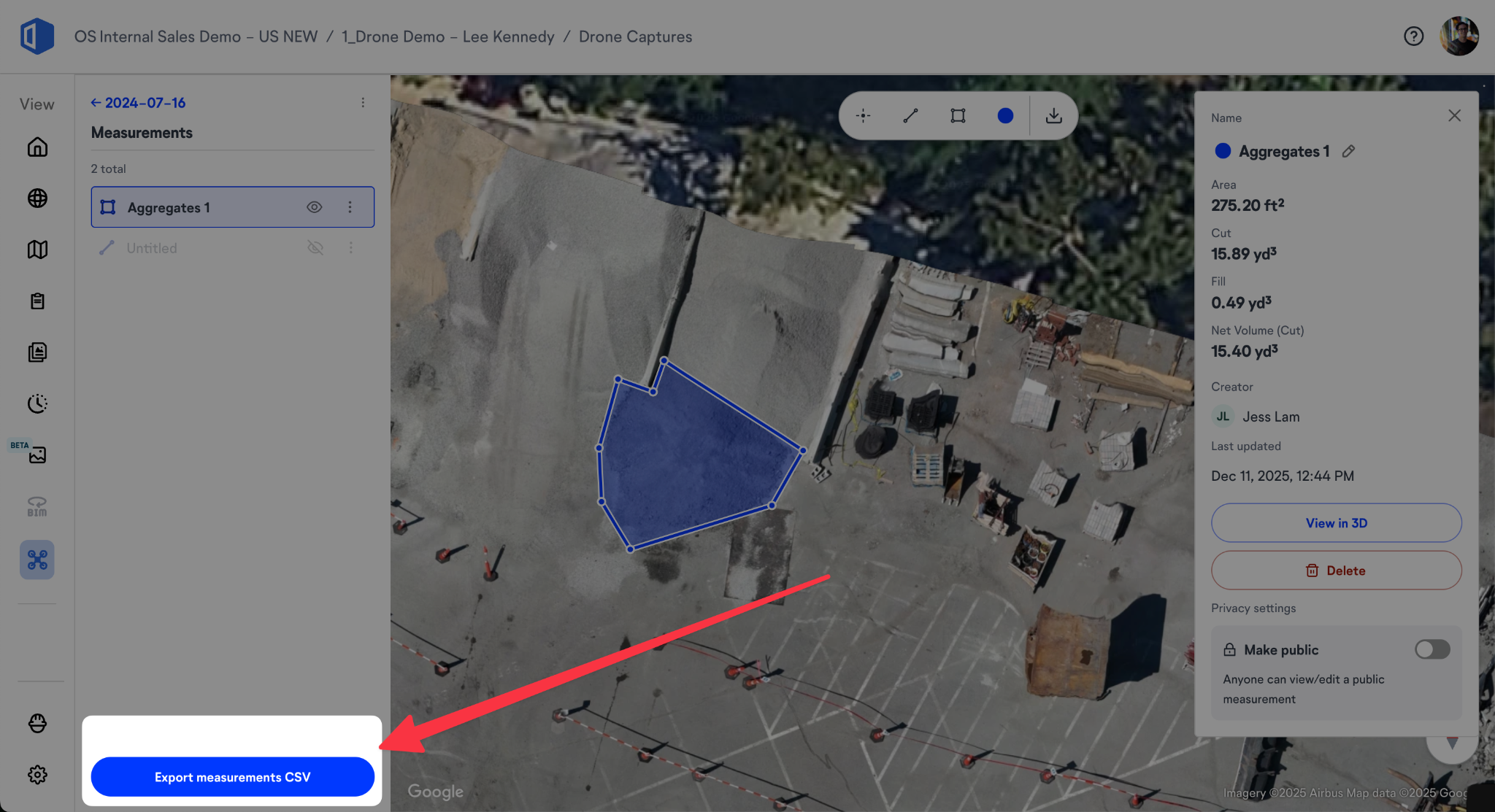

- 測定値を CSV としてエクスポートをクリックします。
仮想基準点による経時的な正確な測定
すべてのフライト間で体積ポリゴンと距離測定値を正しく位置合わせするため、仮想基準点（VCP）の使用をお勧めします。
- VCP により、生成されるすべてのオルソモザイク画像と標高モデルが同じ位置に配置されます。
- VCP を使用した場合、距離測定値は位置合わせされたすべてのフライトで同じ場所に表示されます。
- 他のフライトと同じ位置に位置合わせされていないフライトでは、他のフライトで作成された測定値の位置にずれが生じる可能性があります。
仮想基準点の使用を開始するには、サポート記事をご覧ください。
その他にご質問がある場合は、OpenSpace サポートチーム（support@openspace.ai）までお問い合わせください。
