Je BIM uploaden naar OpenSpace

Overzicht

In dit artikel wordt uitgelegd hoe je op desktop een BIM-model (Building Information Modeling) uploadt naar je OpenSpace-project. Nadat het model is geüpload, kun je het gebruiken voor uitlijning, clashdetectie en om door je project te navigeren in 3D. Door je model te uploaden, houd je je projectgegevens gecentraliseerd en kan je team rechtstreeks binnen OpenSpace verwijzen naar de meest actuele ontwerpgegevens.

Machtigingen

De volgende machtigingen zijn vereist om een BIM-model te uploaden:

Vereisten

• Je beschikt over een BIM-modelbestand in een ondersteund formaat: .rvt (Revit), .ifc of .nwd.
• Je hebt toegang als Sitebeheerder of Organisatiebeheerder tot het project.
• Het project is aangemaakt in OpenSpace en er is minstens één opname geüpload.
• Je BIM-bestand is kleiner dan 4 GB. Bestanden groter dan 4 GB moeten vóór het uploaden worden verkleind tot maximaal 4 GB.
  • Tip: Vereenvoudig en optimaliseer je BIM-model vóór het uploaden voor de beste resultaten. Verwijder ongebruikte families, verwijder ongebruikte elementen en verklein het bestand waar mogelijk.

Een BIM-model uploaden

• Je project openen

  • Log op desktop in bij OpenSpace.
  • Zoek je project op het hoofddashboard en klik erop.
• Naar BIM-upload navigeren
  • Klik in het navigatiepaneel aan de linkerkant op Project Settings.
  • Selecteer het tabblad BIM.
  • Klik op de knop Local Upload of op Add Files en vervolgens op Local Upload.
• Je bestand uploaden
  • Zoek je BIM-bestand in het uploadvenster of sleep je BIM-bestand naar het uploadgebied.
  • Selecteer het .rvt-, .ifc- of .nwd-bestand op je computer.
  • Controleer in het venster de weergegeven bestandsnaam en -grootte om te bevestigen dat het juiste bestand is geselecteerd.
  • Klik op Open om te beginnen.
• De uploadstatus controleren
  • In de kolom Status op het tabblad BIM wordt Processing weergegeven terwijl je bestand wordt voorbereid.
  • Na voltooiing wordt de status gewijzigd in Ready to Use. Dit kan afhankelijk van de bestandsgrootte enkele minuten duren.
  • Je ontvangt een e-mailmelding wanneer je model in de wachtrij voor uitlijning staat. OpenSpace lijnt je model uit met bladen waarop opnamen staan; deze uitlijning duurt doorgaans 1 tot 24 uur. Je kunt contact opnemen met support@openspace.ai of met je klantvertegenwoordiger om een snellere uitlijning aan te vragen.

Opmerking: Sluit je browser niet en navigeer niet weg van de pagina terwijl je bestand wordt geüpload, omdat dit het proces kan onderbreken.

Informatie over BIM-modellen bekijken

De volgende gegevens zijn beschikbaar op het tabblad BIM van Project Settings voor elk model:

• Tijdstempel: De datum en tijd waarop het model is geüpload.
• Uploader: Het e-mailadres van de gebruiker die het model heeft geüpload.
• Uitlijning: Het aantal verdiepingen (ook wel bladen genoemd) in je project dat op het model is uitgelijnd. Alleen verdiepingen met opnamen worden uitgelijnd met modellen, tenzij je via je accountvertegenwoordiger anders verzoekt.

Let op: Alleen Site- en Organisatiebeheerders hebben toegang tot Project Settings.

Veelgestelde vragen

Welke bestandsindelingen ondersteunt OpenSpace voor het uploaden van BIM-modellen?

OpenSpace ondersteunt de bestandsindelingen .rvt (Autodesk Revit), .ifc (Industry Foundation Classes) en .nwd (Navisworks).

Waarom wordt bij mijn BIM-model na een uur nog steeds “Processing” weergegeven?

Het kan langer duren om grote of complexe modellen te verwerken. Als je model langer dan twee uur wordt verwerkt, neem je contact op met het OpenSpace Support-team voor hulp.

Kan ik meerdere BIM-modellen naar hetzelfde project uploaden?

Ja, je kunt meerdere BIM-modellen naar één project uploaden. Elk model wordt als een afzonderlijk item weergegeven op de pagina BIM Models en kan onafhankelijk worden in- of uitgeschakeld.

Kan ik een bestaand BIM-model vervangen door een bijgewerkte versie?

Op dit moment kun je een bestaand model niet rechtstreeks vervangen. Als je je BIM-model wilt bijwerken, upload je de nieuwe versie en verwijder je het verouderde model van de pagina BIM Models nadat de nieuwe versie succesvol is verwerkt.

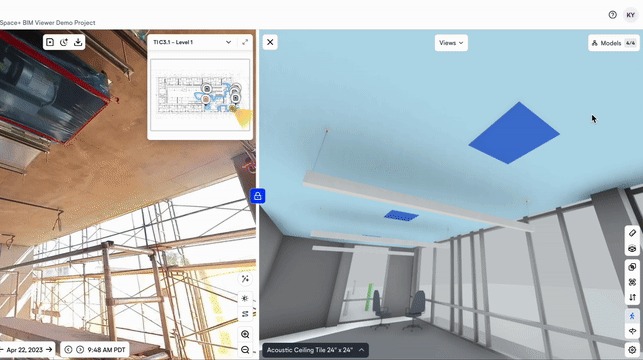

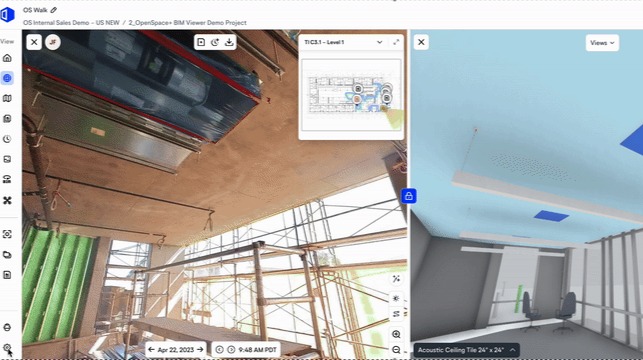

Wat zijn mijn sneltoetsen?

Lopen: ↑ W ↓ S ← A → D

Omhoog bewegen: ↑ Q

Omlaag bewegen: ↓ E

Focus: F

Verbergen: H

Isoleren: I

Overlay: O

Alles weergeven: shift + H

Meerdere selecteren: shift

Selectie wissen: esc


Volgende stappen

• BIM Compare instellen
• Zelfbediende BIM-naar-blad-uitlijning

Als je nog vragen hebt, neem je contact op met het OpenSpace Support-team via support@openspace.ai.
