Meerdere modellen

Overzicht

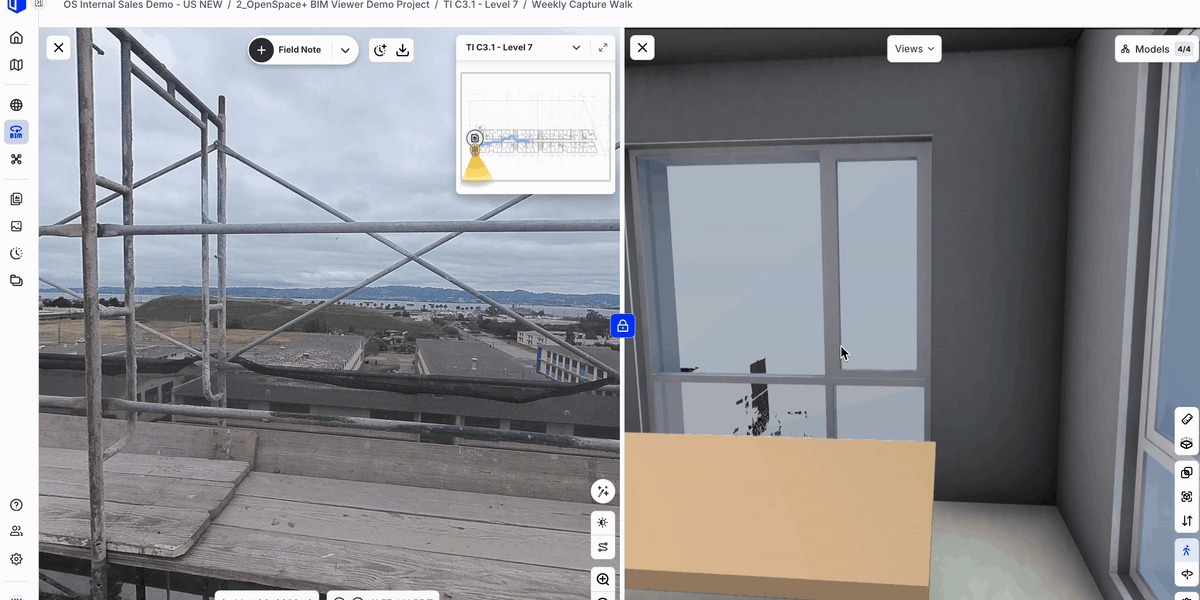

Omdat de AEC-sector BIM-modellering steeds vaker toepast als onderdeel van standaardprocessen en opleveringen, zijn modellen aanzienlijk groter en complexer geworden. Met OpenSpace kunt u zoveel modellen als u wilt uploaden—binnen dezelfde coördinatenruimte—naar elk OpenSpace-project. Met deze functie kunt u ook een volledige reeks modellen naar uw project uploaden (in plaats van deze modellen eerst te moeten federeren in een programma zoals Navisworks en alleen het enkele gefedereerde NWD-bestand te uploaden). Grote NWD-bestanden kunnen de prestaties in de BIM-viewer op desktop beïnvloeden. Door gekoppelde bronbestanden rechtstreeks naar OpenSpace te uploaden, kunt u alleen de modellen kiezen die u in BIM Compare wilt laden, waardoor de prestaties verbeteren.

Opmerkingen:

• Lees meer over onze functie Opgeslagen weergaven, waarmee u instellingen voor de modellen die u hebt geselecteerd om te laden kunt opslaan en vanuit een vervolgkeuzemenu in BIM Compare naar die status kunt terugkeren.
• Als u toch liever één NWD-bestand uploadt, gaat u naar ons Supportartikel BIM Compare instellen.

Machtigingen

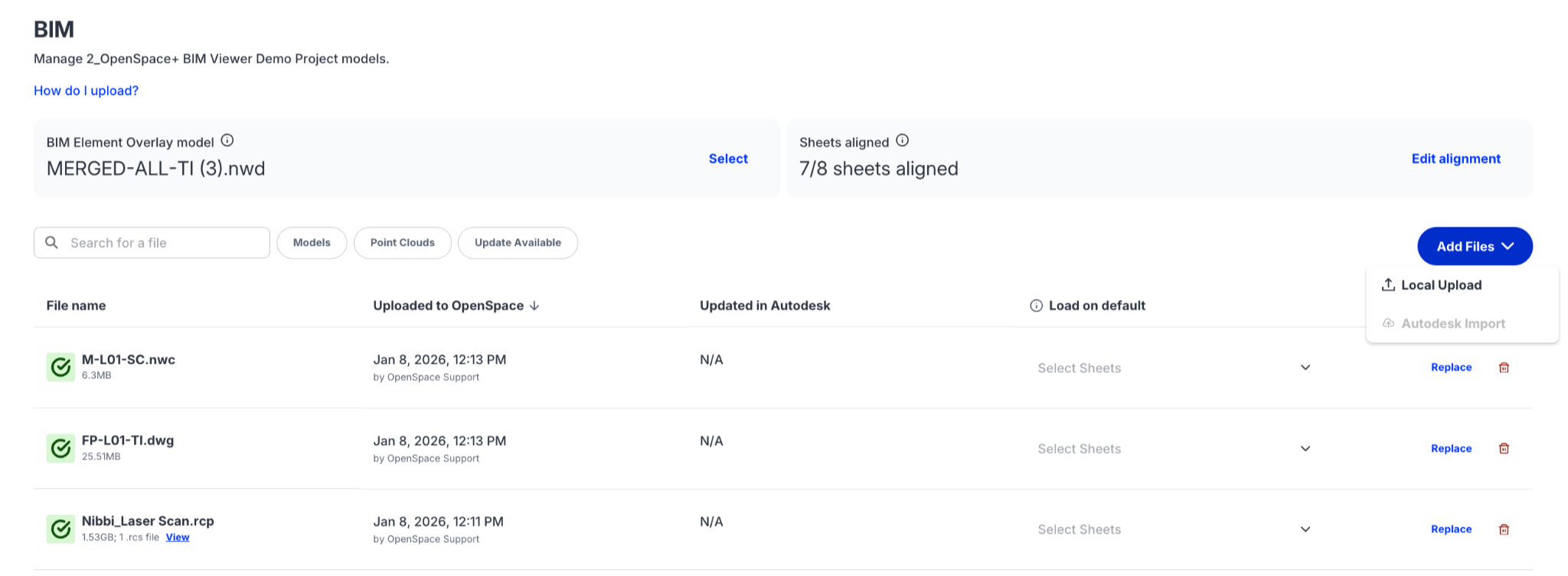

Meerdere modellen uploaden

1. Meld u aan bij uw lokale OpenSpace-webserver.
2. Selecteer het project en selecteer Instellingen in de linkerkolom.
3. Klik op het tabblad BIM.
4. Upload uw model vanaf uw lokale schijf of met Autodesk-modelimport.

Gekoppelde bestanden in een Revit-model

Als u Revit-modellen gebruikt en lokaal uploadt, moet u er rekening mee houden dat gekoppelde bestanden in een Revit-model, zelfs als dit het centrale model is, nog steeds niet in het Revit-bestand zelf bestaan. Als u daarom een Revit-model met gekoppelde bestanden vanaf een lokale schijf naar OpenSpace uploadt, worden de gekoppelde bestanden niet weergegeven in de BIM-viewer. Als uw Revit-modellen in Autodesk worden gehost via Revit Cloud Worksharing, kunt u die gekoppelde bestanden importeren via onze functie Autodesk-modelimport om al deze bestanden in OpenSpace te bekijken.

Meerdere modellen gebruiken

1. Meld u aan bij OpenSpace en selecteer uw project.

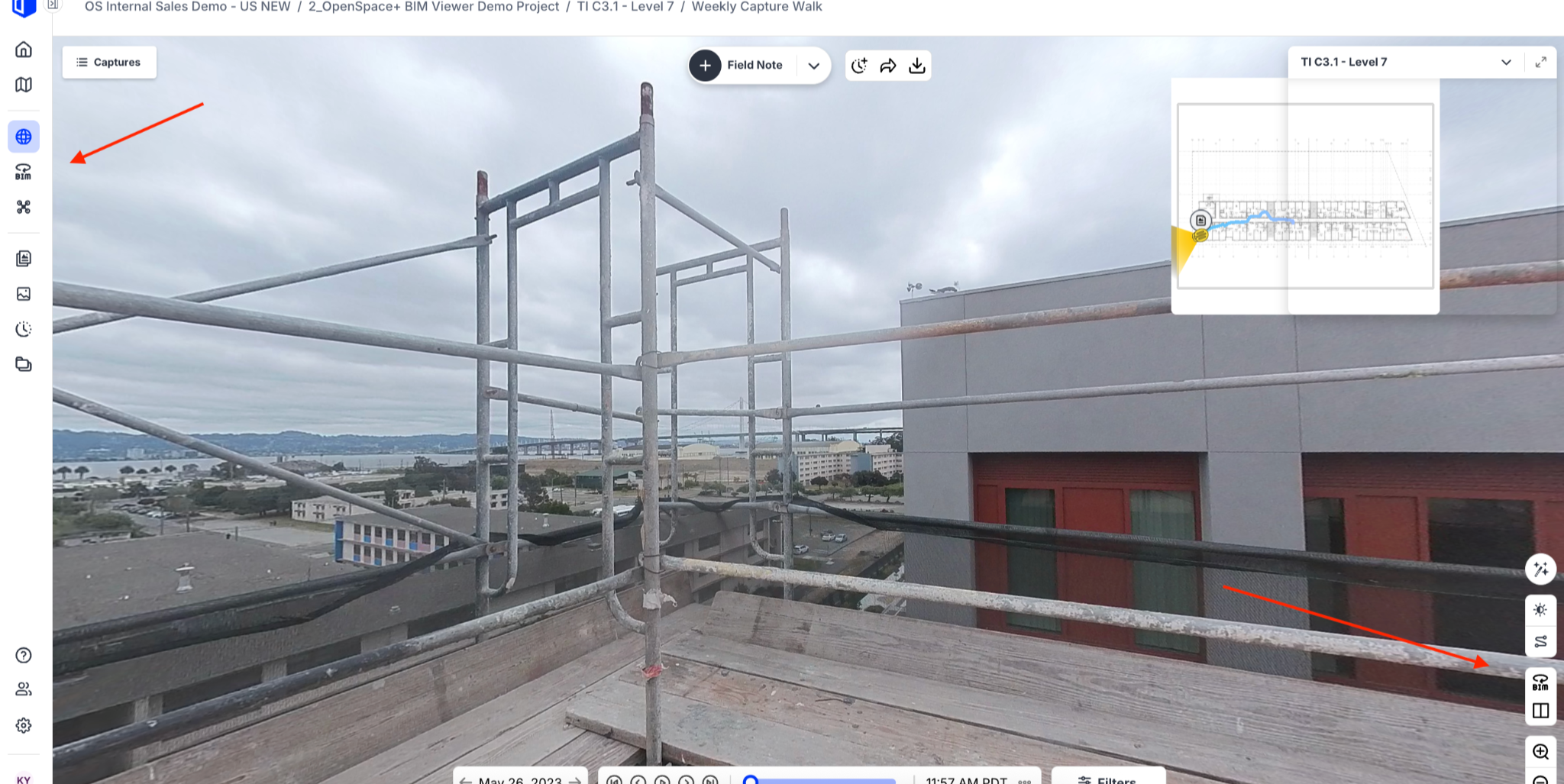

2. U kunt BIM Compare openen vanaf elke OpenSpace-site via de navigatie aan de linkerkant. Of selecteer in de opnameweergave het pictogram BIM in de rechterbenedenhoek.



3. Eenmaal in BIM Compare worden standaard alle modellen geladen die succesvol zijn geüpload en verwerkt. Gebruik de Modelstructuur in de rechterbovenhoek om te wijzigen welke modellen worden geladen. Schakel modellen naar wens in of uit.



Een standaardblad voor een model instellen

Sitebeheerders en organisatiebeheerders kunnen wijzigen welk(e) model(len) standaard worden geladen voor welk(e) blad(en).

1. Meld u aan bij uw lokale OpenSpace-webserver.
2. Selecteer het project en selecteer Instellingen in de linkerkolom.
3. Klik op het tabblad BIM.

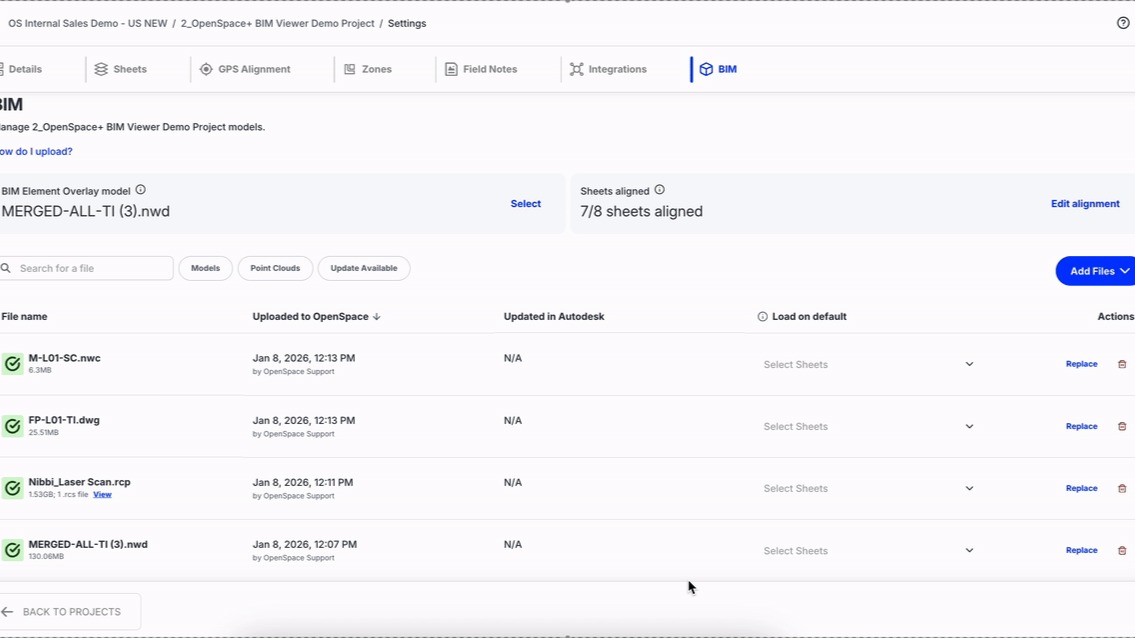

4. Nadat u een model succesvol hebt geüpload, ziet u een kolom Standaard laden.
5. Selecteer een of meer bladen in de vervolgkeuzelijst.
   • Opmerking: Zodra u het blad selecteert en buiten het vervolgkeuzemenu klikt, wordt uw selectie automatisch opgeslagen.

Veelgestelde vragen

Welk model wordt geladen wanneer ik BIM Compare open nadat ik meerdere modellen naar een project heb geüpload?

Als een site- of organisatiebeheerder een standaardmodel heeft ingesteld, wordt dat model geladen wanneer u BIM Compare opent. Als er geen standaardmodel is ingesteld, worden alle modellen die succesvol naar de site zijn geüpload geladen wanneer u BIM Compare opent.

• Tip: Elke gebruiker van een OpenSpace-project kan een Opgeslagen weergave maken met de gewenste instellingen voor modelgebruik en daar later naar terugkeren.

Welke BIM-bestandstypen worden ondersteund?

Bekijk hier onze lijst met compatibele bestandstypen. Als u een niet-ondersteund bestandstype hebt geüpload of geïmporteerd, of als u een ongeldige puntenwolkselectie hebt gemaakt, wordt u in een statusvenster op de hoogte gebracht van deze fouten.

Zijn er limieten voor de bestandsgrootte bij het uploaden van meerdere modellen?

U kunt modellen tot 4 GB groot uploaden naar OpenSpace. U kunt zoveel modellen als u wilt naar een site uploaden—geen limiet!

Kan ik afzonderlijke modellen voor elke verdieping uploaden?

Ja, zolang alle geüploade modellen zich vóór het uploaden naar OpenSpace in hetzelfde coördinatensysteem bevinden.

Wat gebeurt er met de uitlijning van bladen als ik extra modellen upload naar een project waarin al een model aan bladen is uitgelijnd?

Als de nieuw geüploade modellen zich in dezelfde coördinatenruimte bevinden als het gefedereerde model, blijft de uitlijning van de bladen hetzelfde en is opnieuw uitlijnen niet nodig. Als de nieuw geüploade modellen zich NIET in dezelfde coördinatenruimte bevinden, moeten de bladen opnieuw worden uitgelijnd.

Welke optie gebruikt OpenSpace om alle modellen van Autodesk uit te lijnen: interne oorsprong, basispunt of gedeelde coördinaten/georeferentie? En is de keuze exclusief, wat betekent dat we sommige modellen met gedeelde coördinaten en andere met interne oorsprong of een basispunt kunnen uitlijnen?

Ongeacht welke methode wordt gebruikt om gedeelde coördinaten vast te stellen (interne oorsprong, basispunt of gedeelde coördinaten), worden meerdere modellen correct ten opzichte van elkaar uitgelijnd in OpenSpace zolang een van deze methoden wordt gebruikt. De keuze is niet exclusief. U kunt dus sommige modellen met gedeelde coördinaten uitlijnen en andere met een interne oorsprong of basispunt.

Kan ik de posities van modellen ten opzichte van elkaar handmatig wijzigen in OpenSpace nadat de modellen zijn geüpload?

Handmatig uitlijnen is momenteel niet mogelijk. Alle modellen moeten zich in hetzelfde coördinatensysteem bevinden. U moet een BIM-auteursprogramma gebruiken om modellen op hetzelfde coördinatensysteem uit te lijnen.

Als u nog vragen hebt, kunt u contact opnemen met het OpenSpace Support-team via support@openspace.ai.
