Overzicht

BIM Element Overlay in OpenSpace helpt bij het verbeteren van de installatieplanning, coördinatie en communicatie. Je kiest items uit het model, zoals een HVAC-rooster, en plaatst deze in je bouwplaatsbeelden. Overlays kunnen je helpen de ruimtelijke relaties en volgorde beter te begrijpen voordat het werk begint, en beter te coördineren hoe verschillende systemen rond elkaar worden geïnstalleerd, waardoor botsingen op de bouwplaats worden voorkomen. Gebruik BIM Element Overlay om belanghebbenden op één lijn te brengen, installatie-uitdagingen te anticiperen en coördinatie-inspanningen te verbeteren zonder te hoeven schakelen tussen meerdere platforms.

Machtigingen

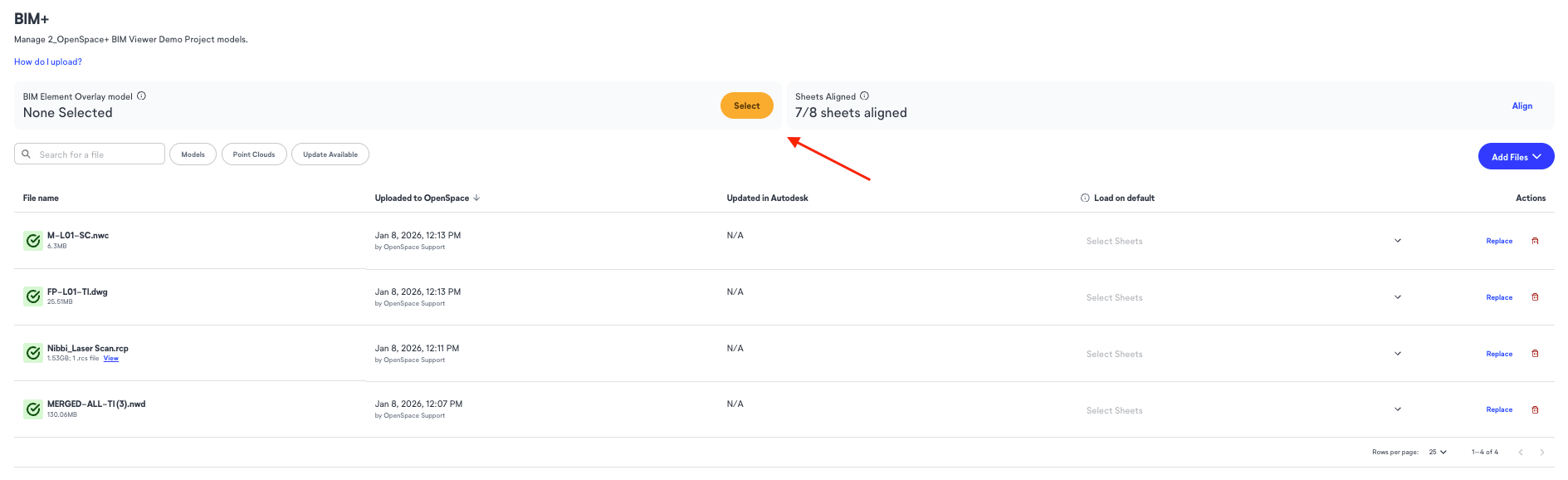

Een standaardmodel instellen

Je kunt meerdere modellen uploaden naar een OpenSpace-site, maar om gebruik te maken van het onderliggende AI-model dat verbeterde BIM Element Overlay-uitlijning ondersteunt, moet je één model kiezen om te gebruiken. Dit noemen we het “standaardmodel.” Alleen Site- en Organisatiebeheerders kunnen het standaardmodel selecteren. Voor de beste resultaten kies je een model dat belangrijke architectonische en structurele elementen toont. Let op: point cloud-bestanden kunnen niet als standaardmodel worden ingesteld.

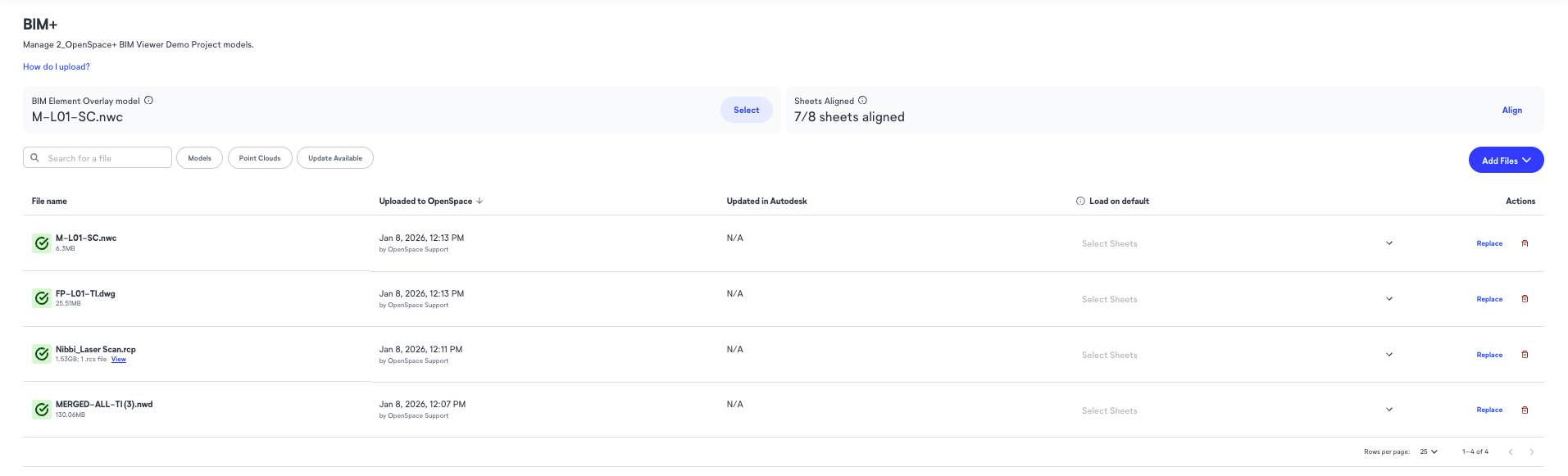

Zo ziet het BIM Element Overlay-tabblad in Projectinstellingen eruit nadat een standaardmodel is ingesteld:

Hoe elementen te overlayen in BIM Compare

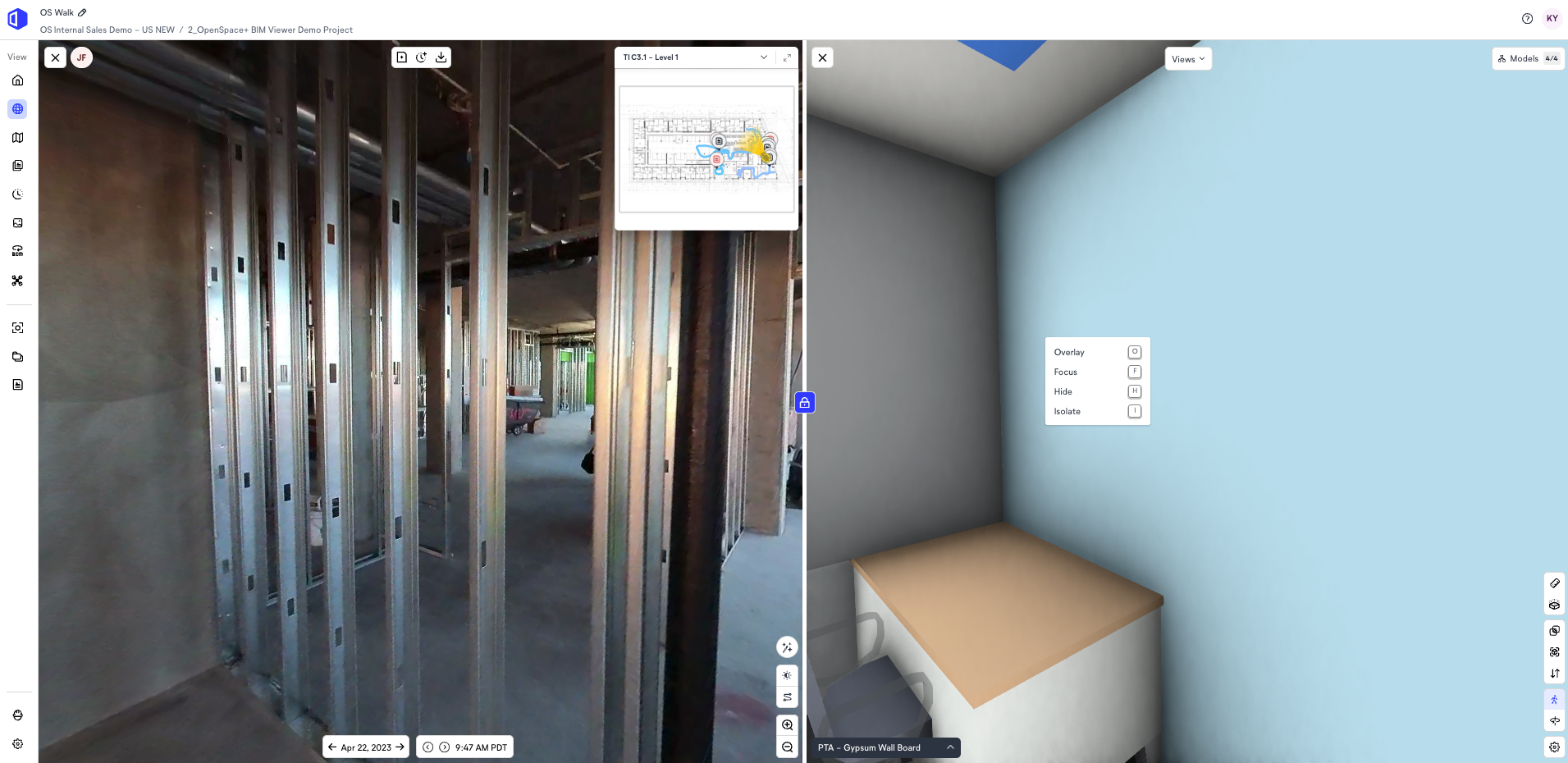

• Selecteer ten minste één BIM-element aan de modelzijde van BIM Compare en klik vervolgens met de rechtermuisknop. Opties zoals Overlay worden dan beschikbaar:

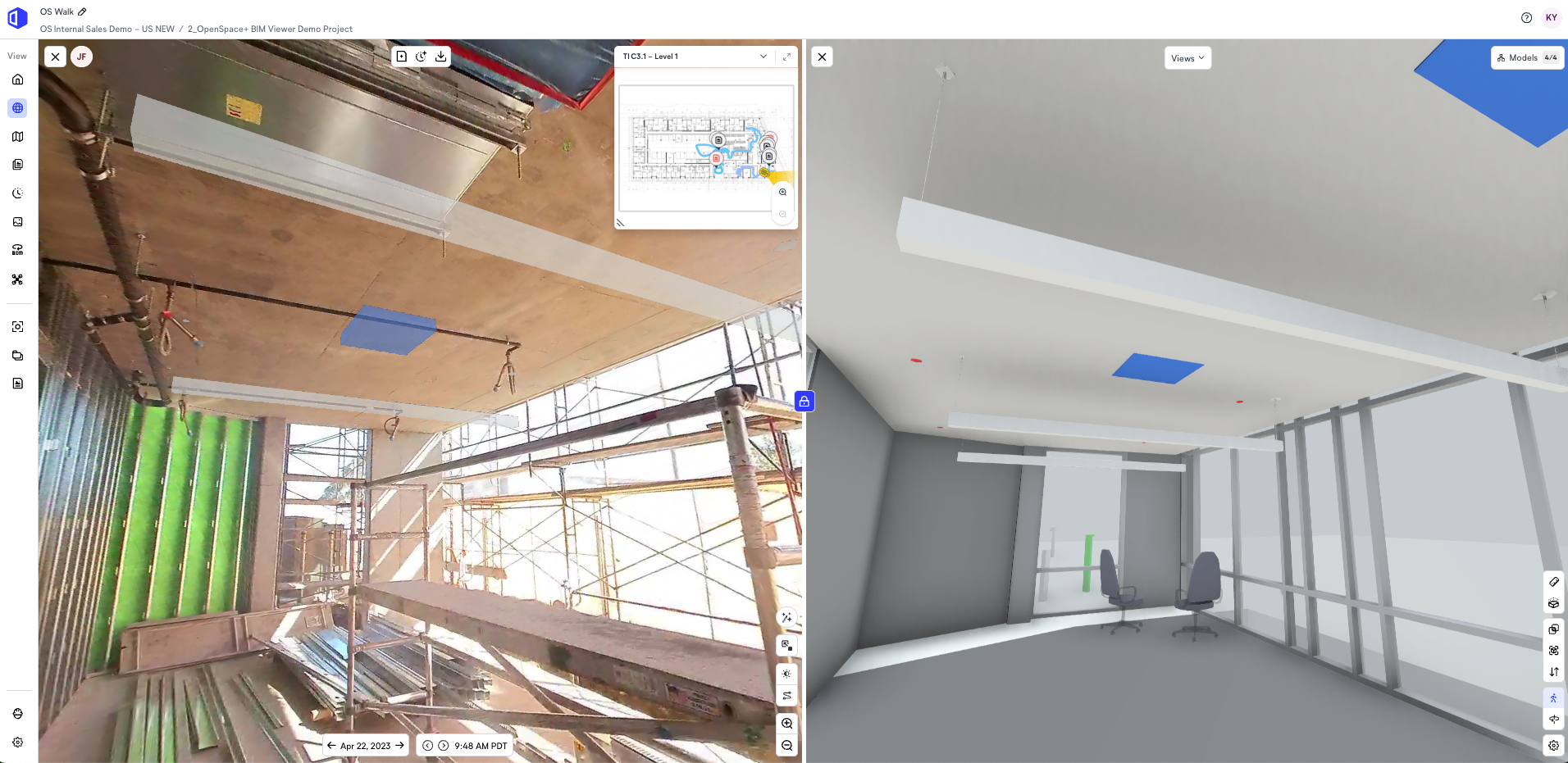

• Om toegang te krijgen tot elementen die boven het plafond zijn gemodelleerd, verberg BIM-elementen zoals plafonds met de optie Verbergen.

• Om meerdere BIM-elementen tegelijk te selecteren, houd Shift ingedrukt terwijl je op elk element klikt, en stuur ze vervolgens over door op O op je toetsenbord te drukken, of klik met de rechtermuisknop en selecteer Overlay.

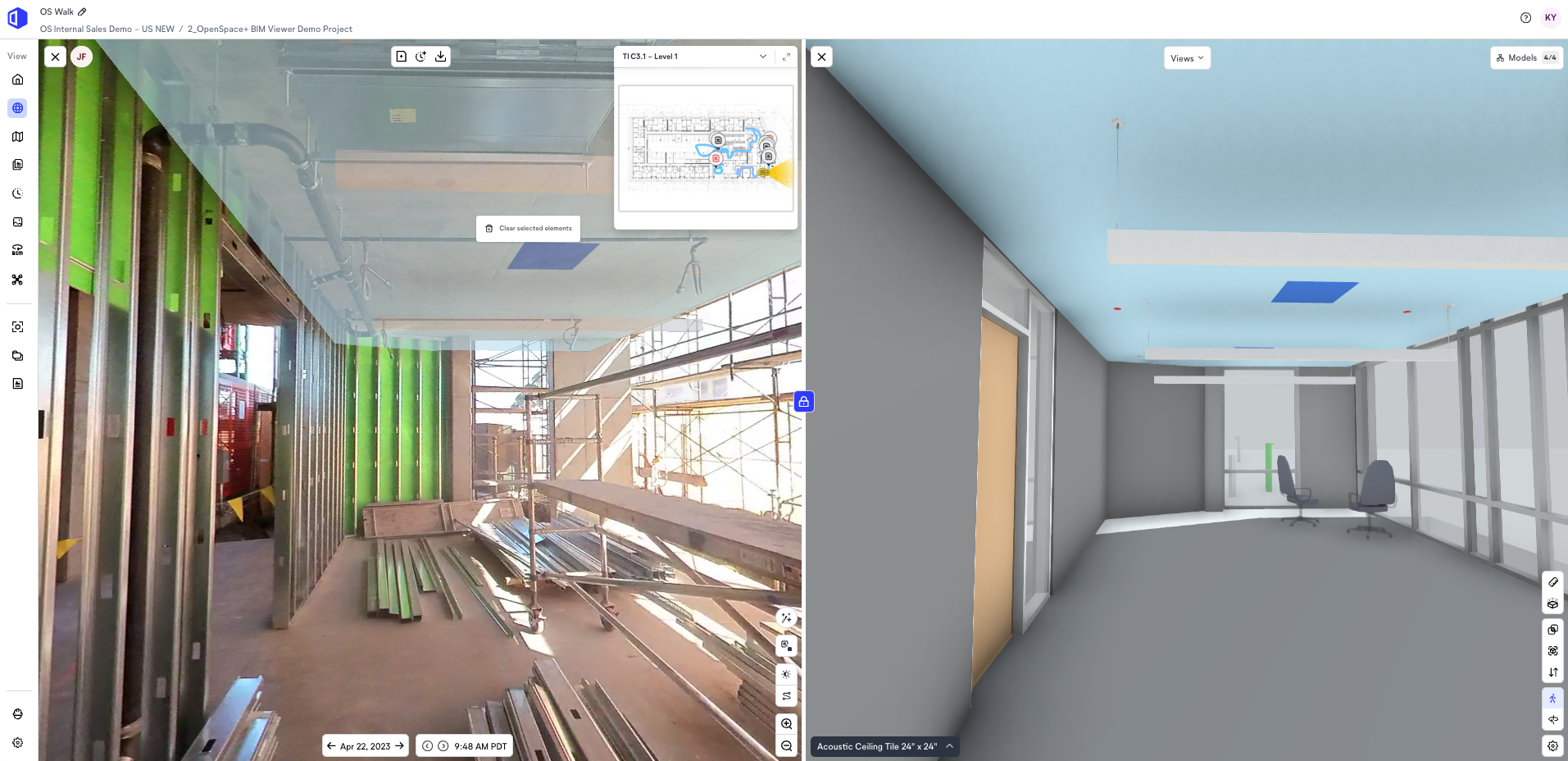

• Zodra ze zijn overgelegd, kun je naar een ander frame in de opname navigeren—zelfs op een andere verdieping—en blijven de elementen zichtbaar totdat je ze handmatig wist. Je kunt de geselecteerde elementen wissen door met de rechtermuisknop op hen te klikken aan de opnamezijde.
  • Opmerking: De nauwkeurigheid van de overlay-uitlijning kan per frame verschillen. BIM Element Overlay is bedoeld als een nuttige referentie voor discussies en besluitvorming, niet als een precisie-gebaseerd QA/QC-instrument.

Verbeteren van de uitlijning met de kalibratietool

Als de overlay-uitlijning verbetering behoeft:

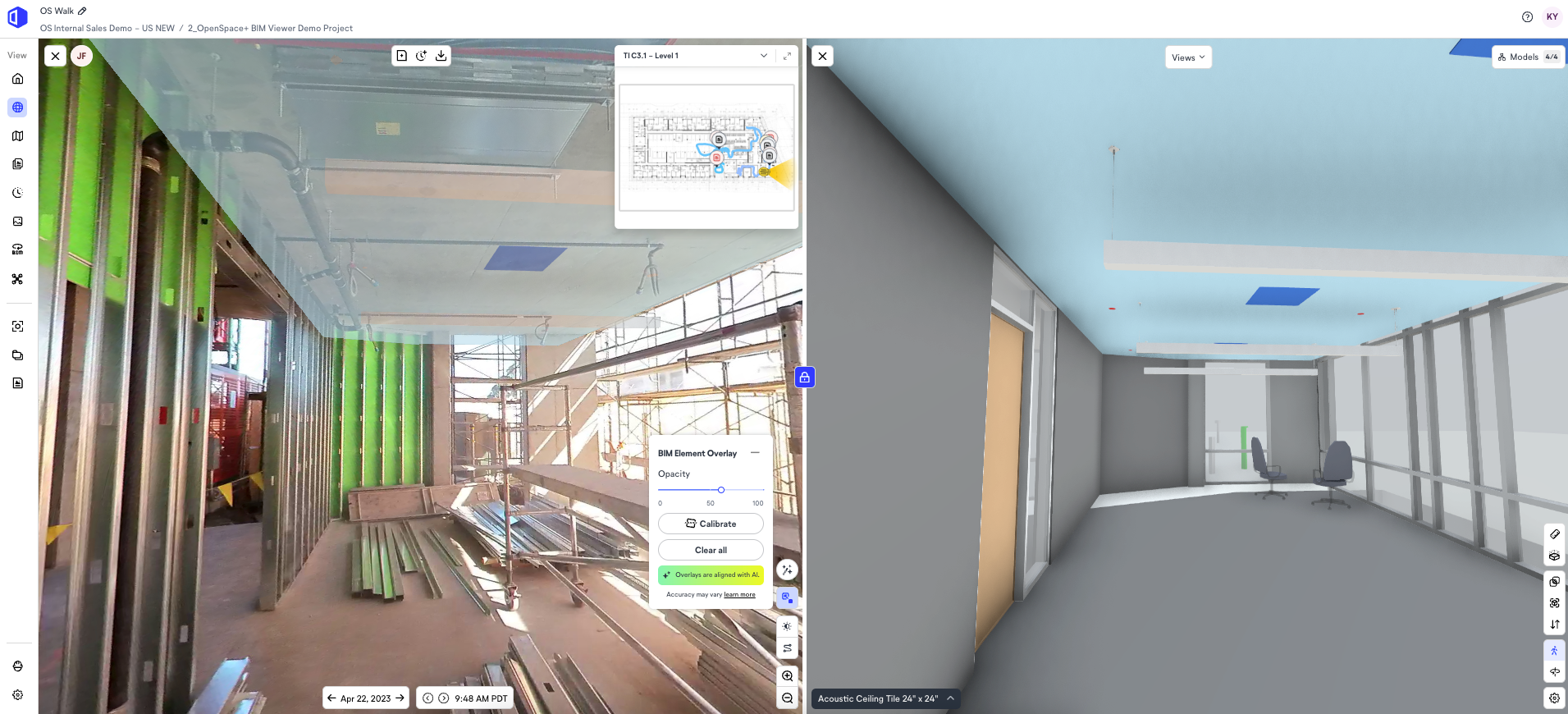

• Klik op de knop BIM Element Overlay.

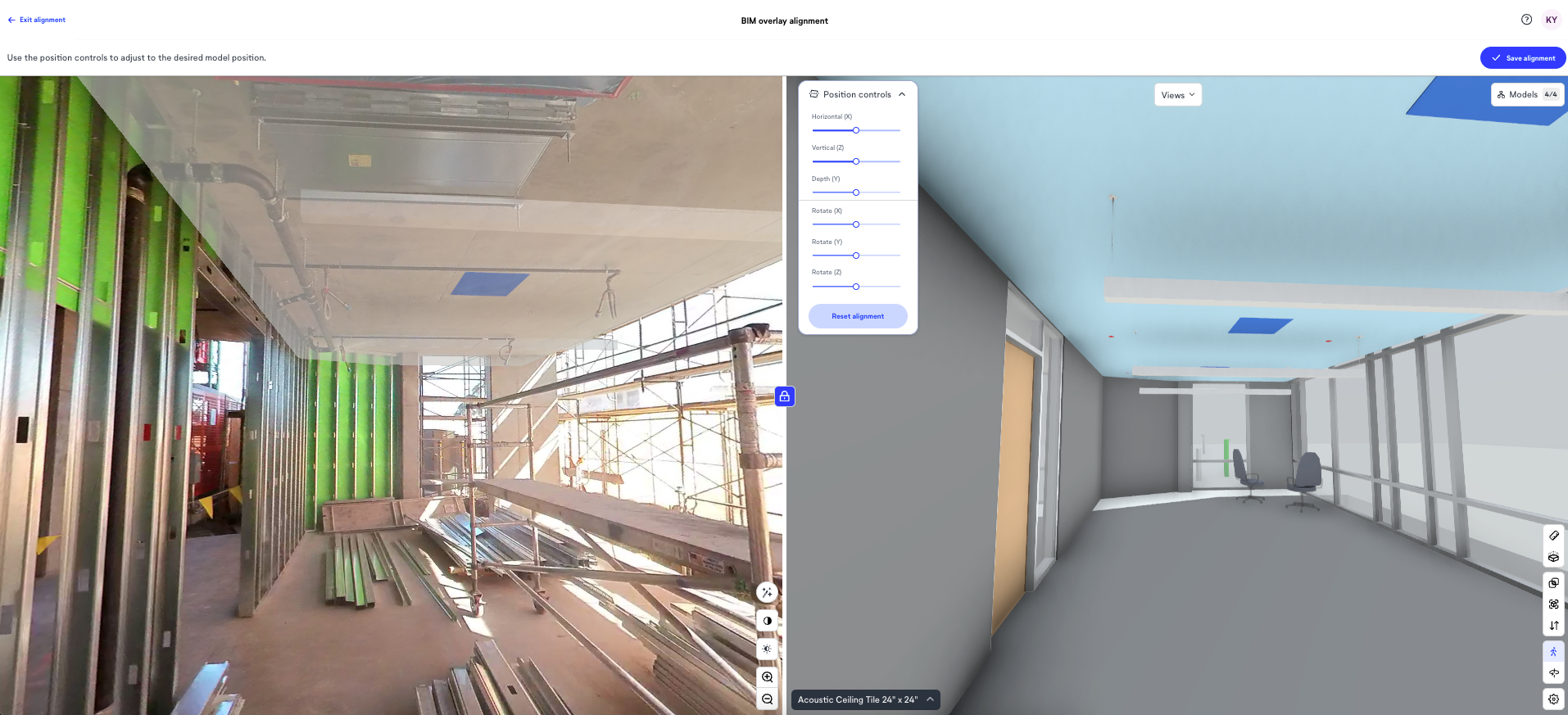

• Selecteer Kalibreren en gebruik de positiebesturingen om het model naar de gewenste positie aan te passen.

Je overlay delen en opslaan

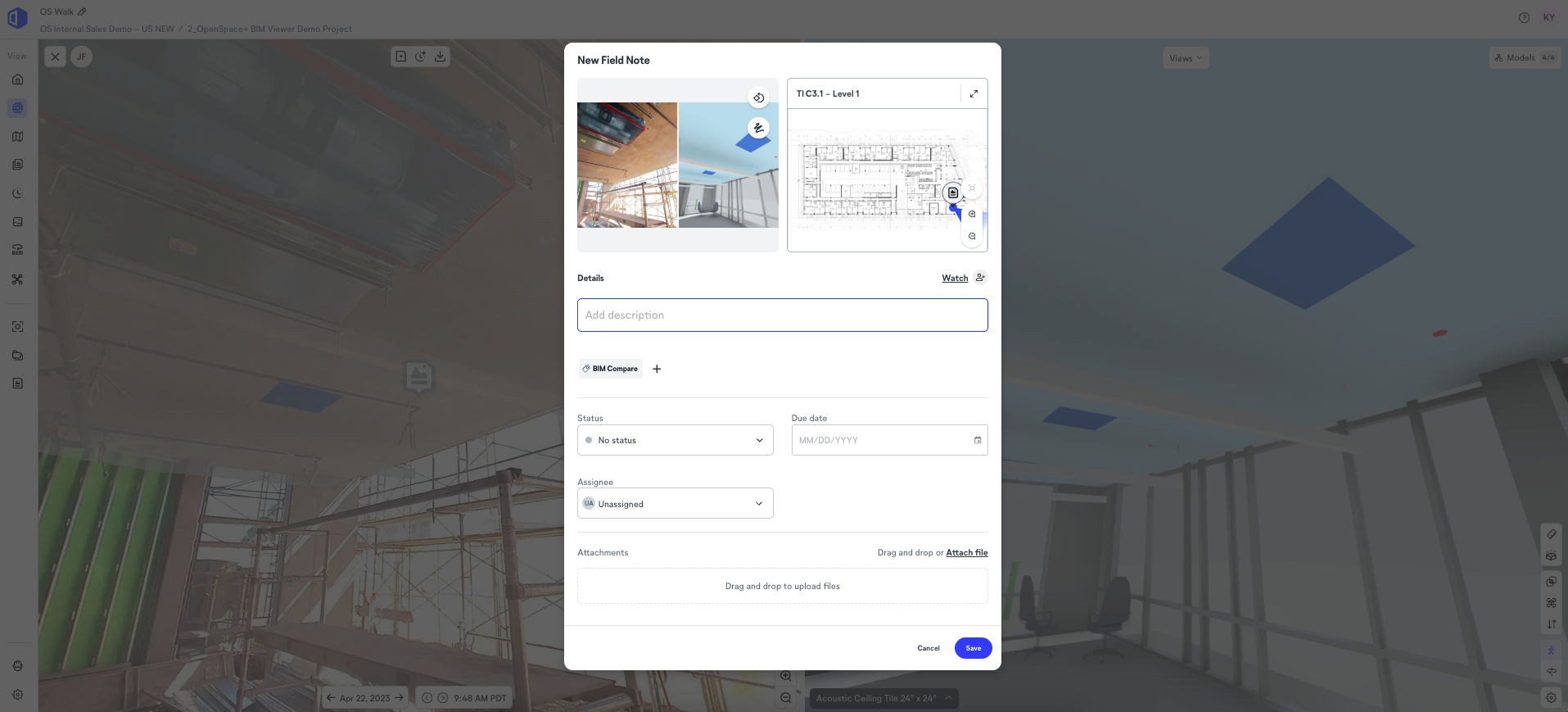

• Delen met samenwerkers: Maak een BIM Compare Field Note om de huidige overlay-weergave vast te leggen en te delen met anderen in je project.
• Later terugkeren naar een overlay: Maak een Saved View om je overlay-configuratie als bladwijzer op te slaan voor toekomstig gebruik.

Veelgestelde vragen

Ik heb de kalibratietool geprobeerd, maar de uitlijning is nog steeds niet zo nauwkeurig als ik wil. Waarom?

Als de opname niet door AI-verwerking voor deze functie is gegaan, kan de initiële BIM Compare-uitlijning merkbaar afwijken in de overlay-weergave. Probeer meer dan drie paar punten te gebruiken om een betere uitlijning te bereiken. Als je extra hulp nodig hebt, neem dan contact op met je OpenSpace-vertegenwoordiger of het OpenSpace Support-team.

Welke nauwkeurigheid kan ik verwachten van BIM Element Overlay? Is er een gedefinieerde tolerantiebereik?

De nauwkeurigheid hangt af van verschillende omstandigheden. Bij het volgen van de beste praktijken voor opname—voldoende dekking van herkenbare visuele kenmerken, sterke lichtomstandigheden en juiste toewijzing van het standaardmodel in Projectinstellingen vóór opnameverwerking—zal de nauwkeurigheid van BIM Element Overlay-elementen ten opzichte van de werkelijke locatie meestal binnen 0,24 meter liggen in de X-, Y- en Z-dimensies, en binnen 2 graden van de kijkrichting. Voorbeelden die buiten dit bereik vallen, voldoen meestal niet aan een of meer van deze voorwaarden.

Het overgelegde BIM-element ligt niet zo dicht bij de juiste positie als ik zou willen. Waarom?

Verschillende factoren kunnen de nauwkeurigheid van de overlay-uitlijning beïnvloeden:

• Er is geen geschikt standaardmodel ingesteld vóór de opname, waardoor het AI-uitlijningsalgoritme niet is uitgevoerd.
• De opnameomstandigheden lijken onvoldoende op de overeenkomende BIM-weergaven, wat de effectiviteit van het AI-algoritme vermindert.
• Significante hoogteveranderingen tijdens de opname (veelvoorkomend bij civiele projecten) kunnen de nauwkeurigheid van de Z-hoogte in de overlay negatief beïnvloeden.

Als een van deze factoren van toepassing is, gebruik dan de handmatige kalibratietool om de uitlijningsnauwkeurigheid voor een specifiek frame te verbeteren.

Als je nog vragen hebt, neem dan contact op met het OpenSpace Support-team via support@openspace.ai.
